镂空涵道式四旋翼飞行器结构设计

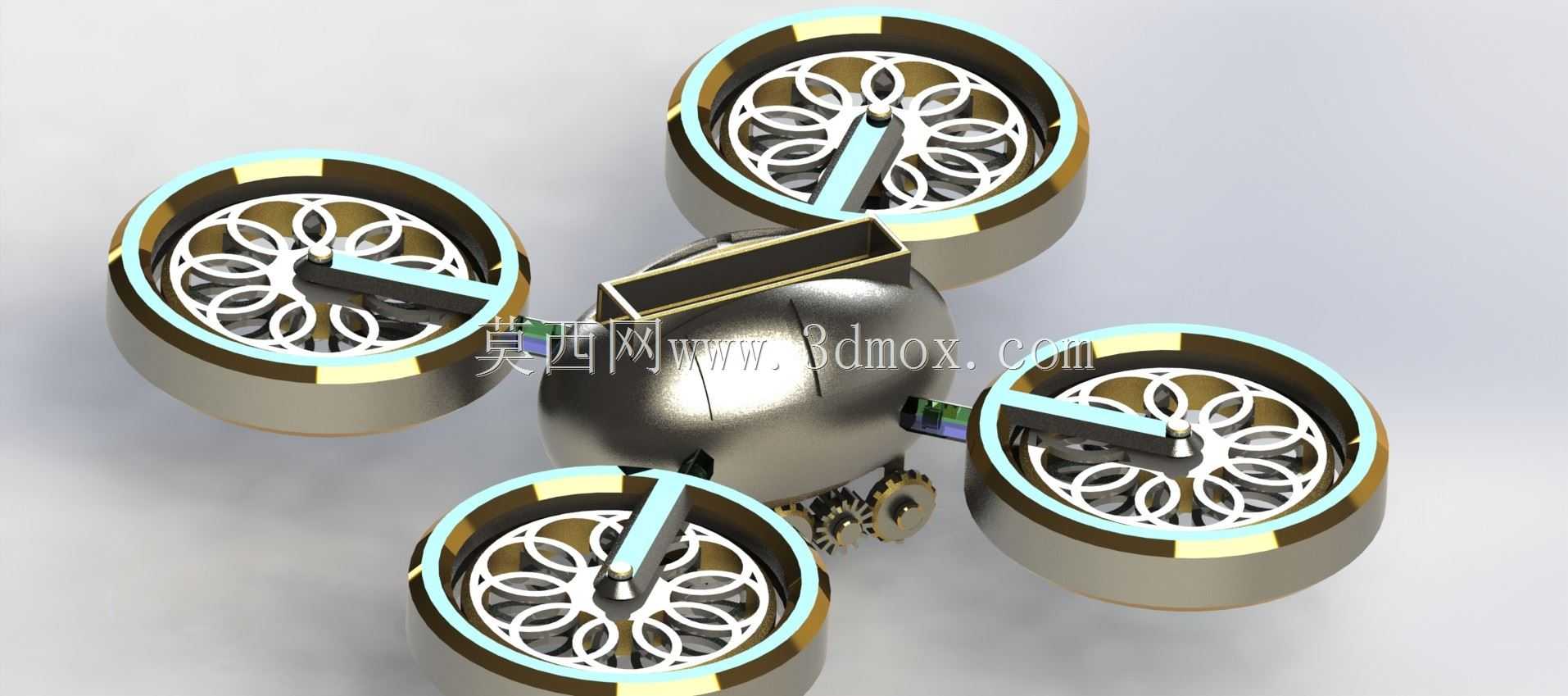

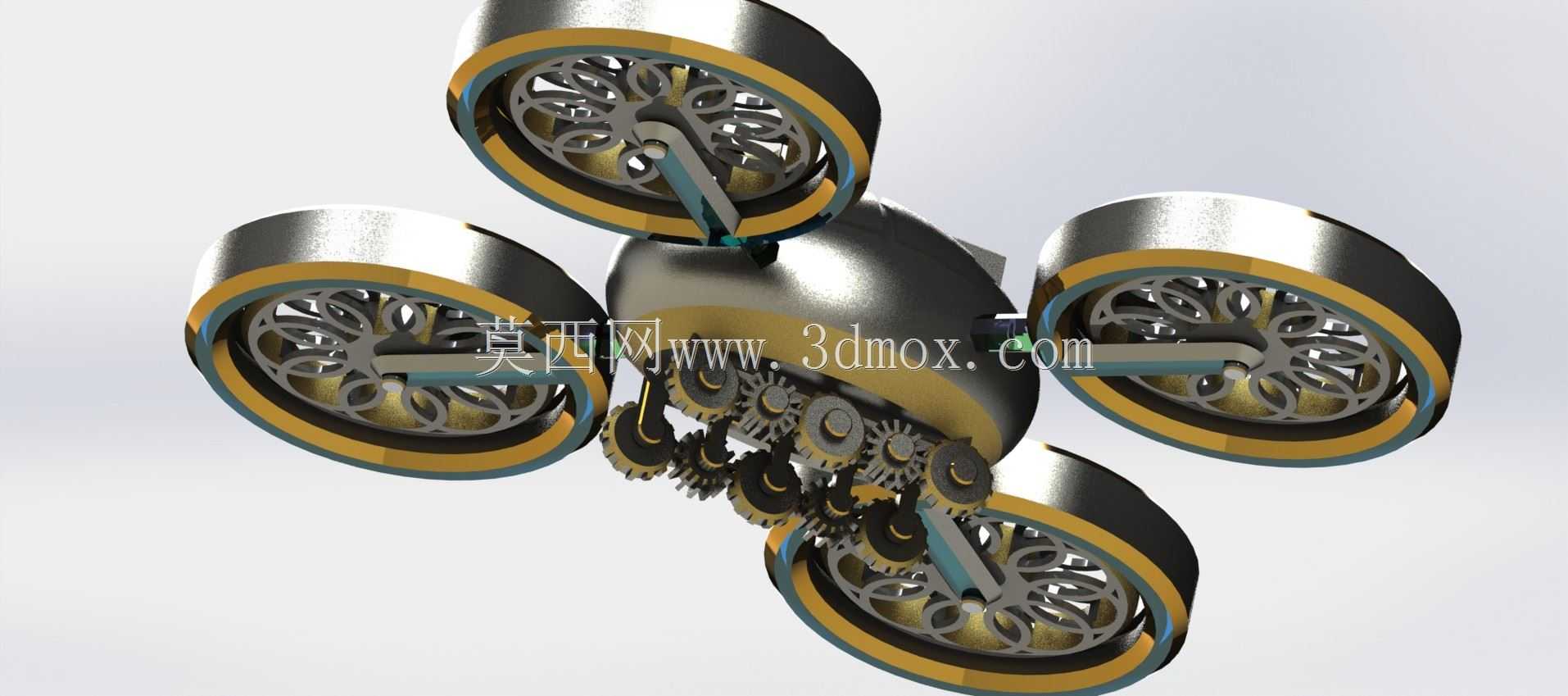

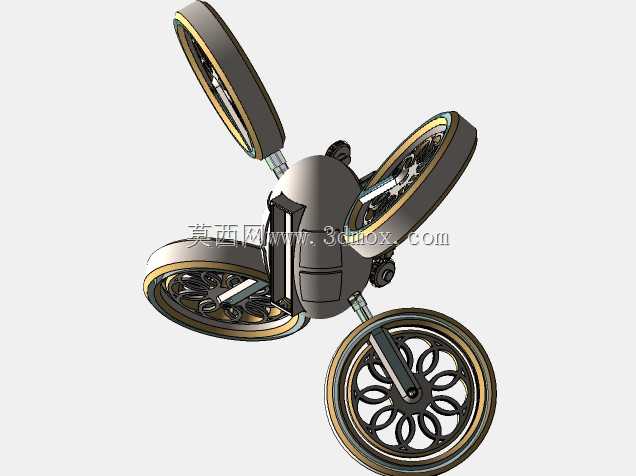

这款涵道式四旋翼飞行器，主要面向室内狭小空间巡检、轻量载荷近距配送、低空科普演示场景设计，区别于常规开放式旋翼的四旋翼设备，其采用全包覆涵道结构搭配镂空旋翼设计，能在贴近墙体、设备、人员作业时，避免旋翼剐蹭造成的设备损坏与人员划伤，适配室内仓储盘点、管线巡检、展会互动演示等对作业安全性要求较高的使用场景。从功能特性来看，四个涵道单元呈十字对称分布在中心机体四周，每个涵道内壁集成环形发光标识条，可在低光作业环境下清晰指示飞行器位置，降低碰撞风险；涵道内部的旋翼采用花瓣式镂空结构设计，在保证旋翼结构强度满足升力需求的前提下，有效降低旋翼转动惯量，提升姿态调整的响应速度，同时镂空结构能打散旋翼转动产生的紊流，降低飞行过程中的气动噪音，适配对噪音控制有要求的室内办公、展馆场景。中心机体采用圆润球形壳体设计，内部预留飞控模块、电池仓、载荷挂载的安装空间，壳体表面无突出尖锐结构，进一步降低碰撞时的冲击力；机体与涵道之间通过短臂刚性连接，连接臂内部预留走线空间，将涵道驱动电机的供电与信号线路完全收纳在结构内部，避免线路外露造成的勾挂风险。设计过程中优先考虑了安装边界与尺寸适配，单个涵道单元的外径控制在适配室内常规通道通行的尺寸范围，整机对角线尺寸满足普通室内门体通行需求，无需拆卸即可完成不同作业空间的转运；涵道与中心机体的连接位采用快拆结构设计，可在单个涵道组件出现损坏时快速更换，降低维护成本；旋翼与涵道内壁之间预留均匀的安全间隙，避免飞行过程中旋翼形变剐蹭涵道壁，同时涵道边缘做圆弧倒角处理，即便发生碰撞也能通过弧面卸力，减少结构损坏概率。底部预留通用载荷安装接口，可根据使用需求挂载微型摄像头、小型投放装置、环境检测传感器等不同功能模块，拓展设备的使用场景；整机重心严格控制在中心机体的几何中心位置，四个涵道的升力输出参数保持一致，保证飞行过程中的姿态稳定性，即便在低速巡航、悬停作业时也能保持较高的位置精度，满足近距作业的精度要求。
