电动调节百叶式通风装置三维结构设计

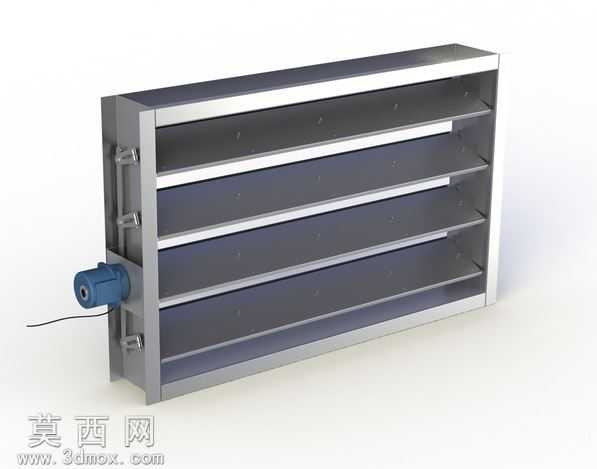

本作品为电动驱动的百叶式通风调节装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范，对装置的各组成部件进行了独立建模后完成总装配，确保各部件间的装配约束符合实际机械运动逻辑。模型整体为长方体框架结构，外框采用金属材质设定，建模时对框架的折边、安装孔位、侧边的联动机构固定座都做了精细化还原，框架边缘做了符合实际钣金加工的圆角处理，避免出现不符合生产工艺的尖锐直角结构。装置的核心调节部件为多片平行布置的百叶叶片，每片叶片的两端都设置了转轴结构，与框架侧边的联动连杆机构形成传动配合，建模时还原了叶片的加强筋结构，保证叶片在实际应用中具备足够的结构强度，不会因风压产生形变。侧边的电动执行器采用一体化建模，还原了执行器的接线端、输出轴与联动机构的连接结构，执行器外壳做了磨砂质感的材质渲染，接线部分还原了线缆的自然弯曲形态，提升模型的真实感。渲染阶段采用纯白背景配合柔和的漫反射光照，对金属框架赋予拉丝不锈钢材质，对百叶叶片赋予哑光金属涂层材质，对电动执行器的端盖部分赋予蓝色工程塑料材质，不同材质的粗糙度、反光度参数都经过反复调试，让渲染效果贴近真实工业产品的视觉表现。设计思路上，该模型聚焦通风系统中电动风量调节的实际需求，通过侧边的联动机构实现单片电机驱动即可带动所有百叶叶片同步转动，以此调节通风口的通风截面积，实现风量大小的精准控制，整体结构紧凑，安装适配性强，可直接应用于通风管道、建筑通风口、设备散热风口等场景的方案设计展示，模型的各部件都保留了可编辑的参数，方便使用者根据实际安装尺寸调整框架大小、叶片数量、执行器规格等参数，适配不同的使用场景需求。建模过程中对联动机构的运动行程做了干涉检查，确保叶片在0到90度的转动范围内不会出现部件碰撞，保证结构设计的合理性，同时对所有的固定螺丝、连接卡扣等标准件都做了等比例还原，让模型具备足够的工程参考价值。
