三胀复合式蒸汽机机械结构展示

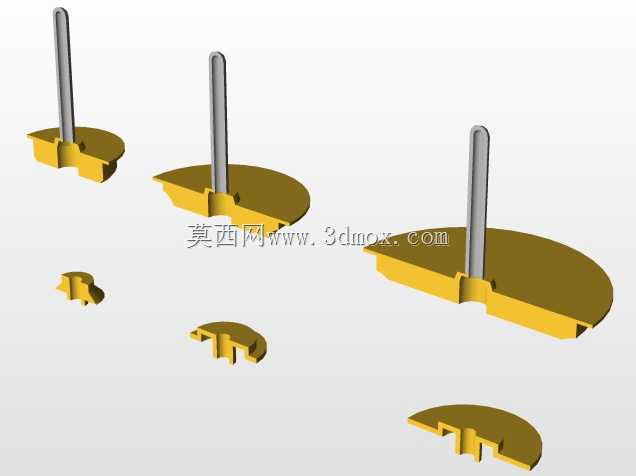

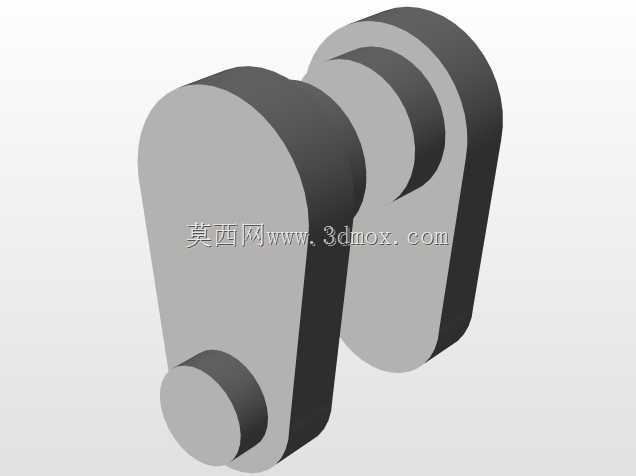

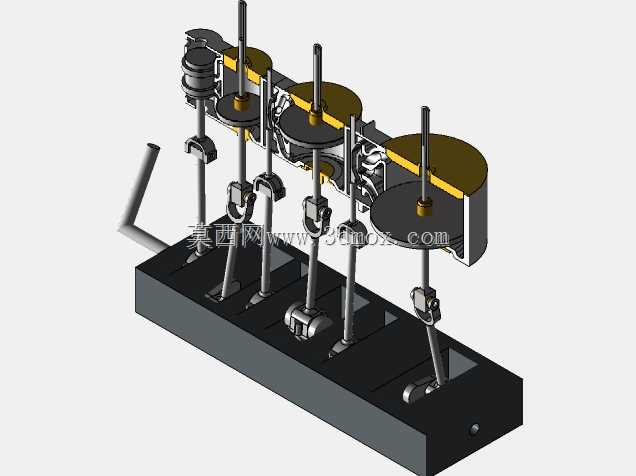

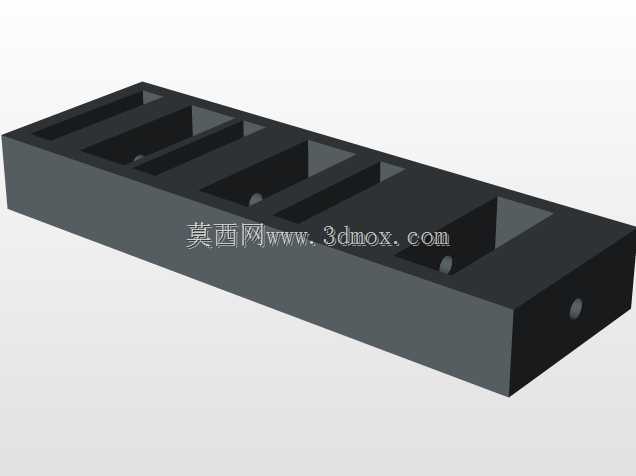

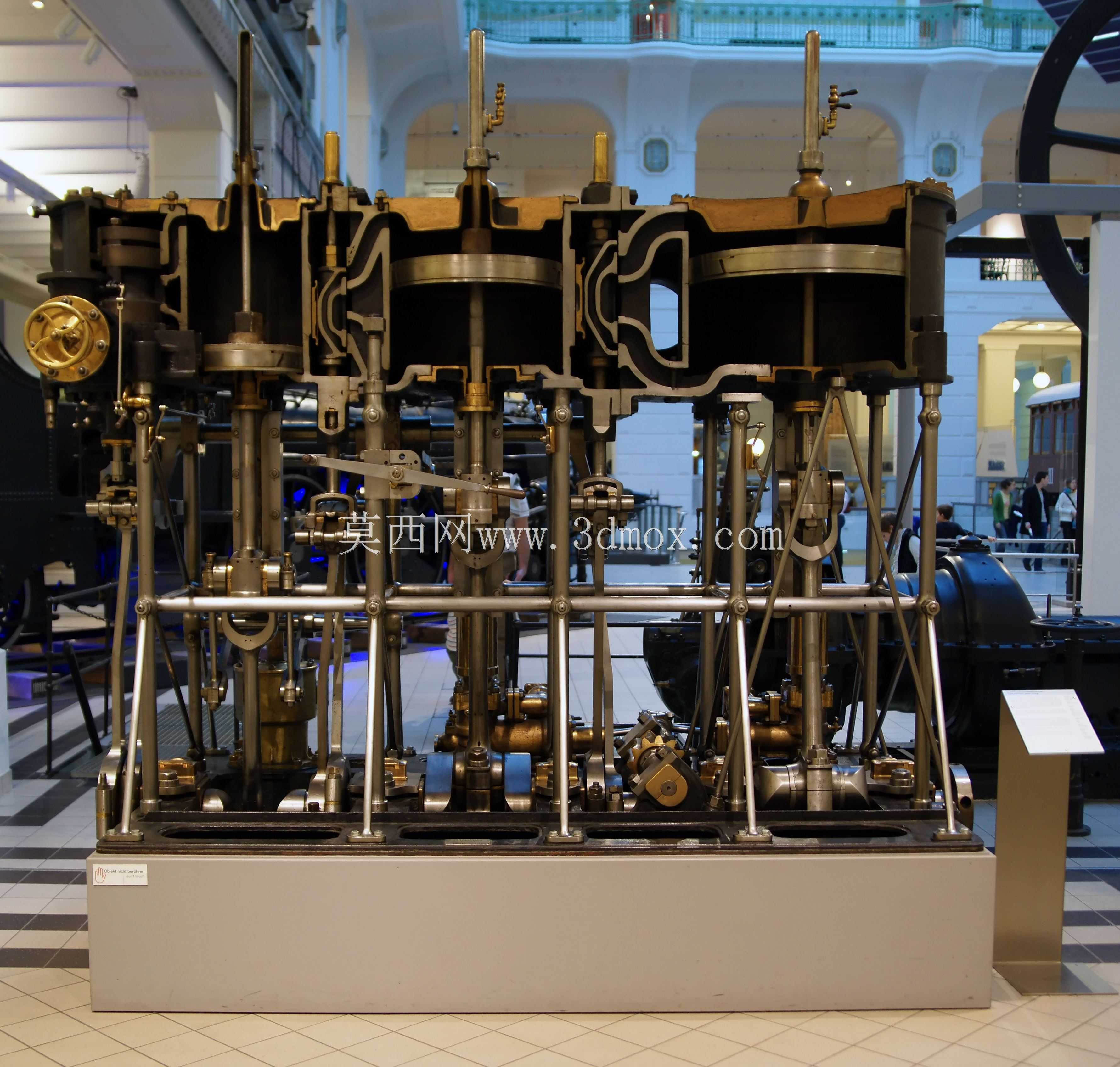

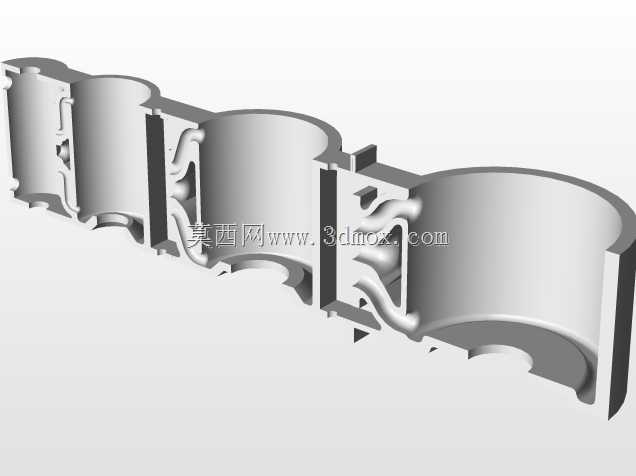

这款三胀复合蒸汽机是经典的往复式蒸汽动力装置，在近代工业动力发展历程中占据重要地位，曾广泛应用于大型船舶动力、固定式工业电站驱动、重型工矿机车牵引等场景，是蒸汽动力技术迭代至成熟阶段的代表性结构。该设备的核心运行逻辑是通过三级依次扩容的气缸，对高压蒸汽进行分级做功利用：高压蒸汽首先进入直径最小的高压缸完成首轮膨胀做功，排出的余压蒸汽随即导入中等直径的中压缸继续膨胀释放能量，最后剩余的低压蒸汽进入直径最大的低压缸完成最终做功，三级气缸的曲轴通过联动机构统一输出扭矩，相比单缸蒸汽机可大幅提升蒸汽热能利用效率，降低单位功率的燃料消耗。从结构设计来看，整机采用立式多缸并列布局，各级气缸沿纵向排布在统一的铸铁机座上方，配气阀组、连杆机构、曲轴组件、润滑管路均沿机架立柱有序布置，既保证了传动路径的短捷高效，也兼顾了日常维护的操作可达性。设备的安装边界以底部厚重的铸铁基座为承载基础，基座预留了与地基或安装平台匹配的固定点位，整机重心沿基座中心垂直分布，可有效抵消往复运动产生的振动，保障长周期运行的稳定性。设计过程中充分考虑了蒸汽工况的适配性，各级气缸的缸径、行程经过严格的热力学匹配计算，配气凸轮的相位与活塞运动位置精准对应，可保证蒸汽在各级气缸内的膨胀过程顺畅衔接，避免出现蒸汽节流损失或者余压浪费的问题；外露的管路与阀件均采用可视化布局，操作人员可直观观察蒸汽通路的运行状态，及时排查密封、压力异常等问题。作为早期工业动力的核心装备，这类三胀复合蒸汽机凭借稳定的大扭矩输出特性，在电气化普及之前承担了大量重工业场景的动力输出任务，其分级做功的设计思路也为后续热力机械的效率优化提供了重要的参考方向，整机金属构件的排布既满足了机械传动的强度要求，也呈现出工业革命时期重型动力装备的典型结构美学，清晰的层级结构也可作为热力机械原理教学、近代工业技术研究的直观参考载体。
