E3D Lite6型3D打印挤出热端结构设计

该结构是熔融沉积成型3D打印设备的核心挤出热端组件，作为耗材熔融挤出的执行终端，直接决定打印过程中耗材的熔融稳定性、出丝精度与连续打印时长，广泛适配桌面级FDM 3D打印设备，可覆盖PLA、ABS、PETG等多种主流熔融耗材的打印作业需求，是DIY改装3D打印机、商用桌面打印设备生产制造中应用极为广泛的核心功能部件。

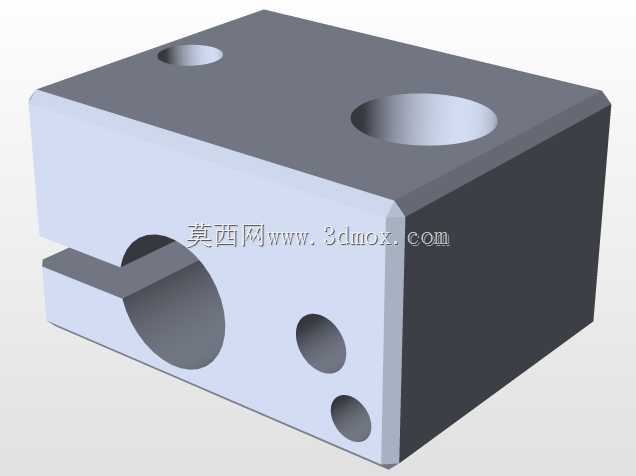

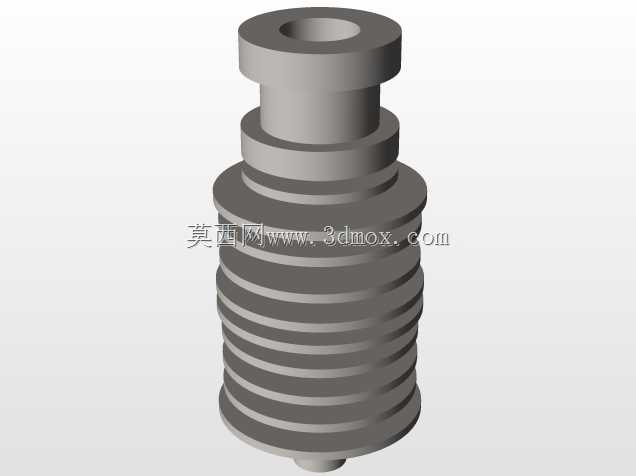

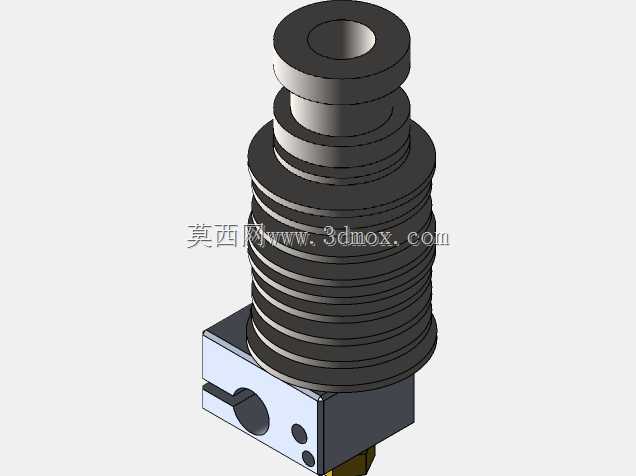

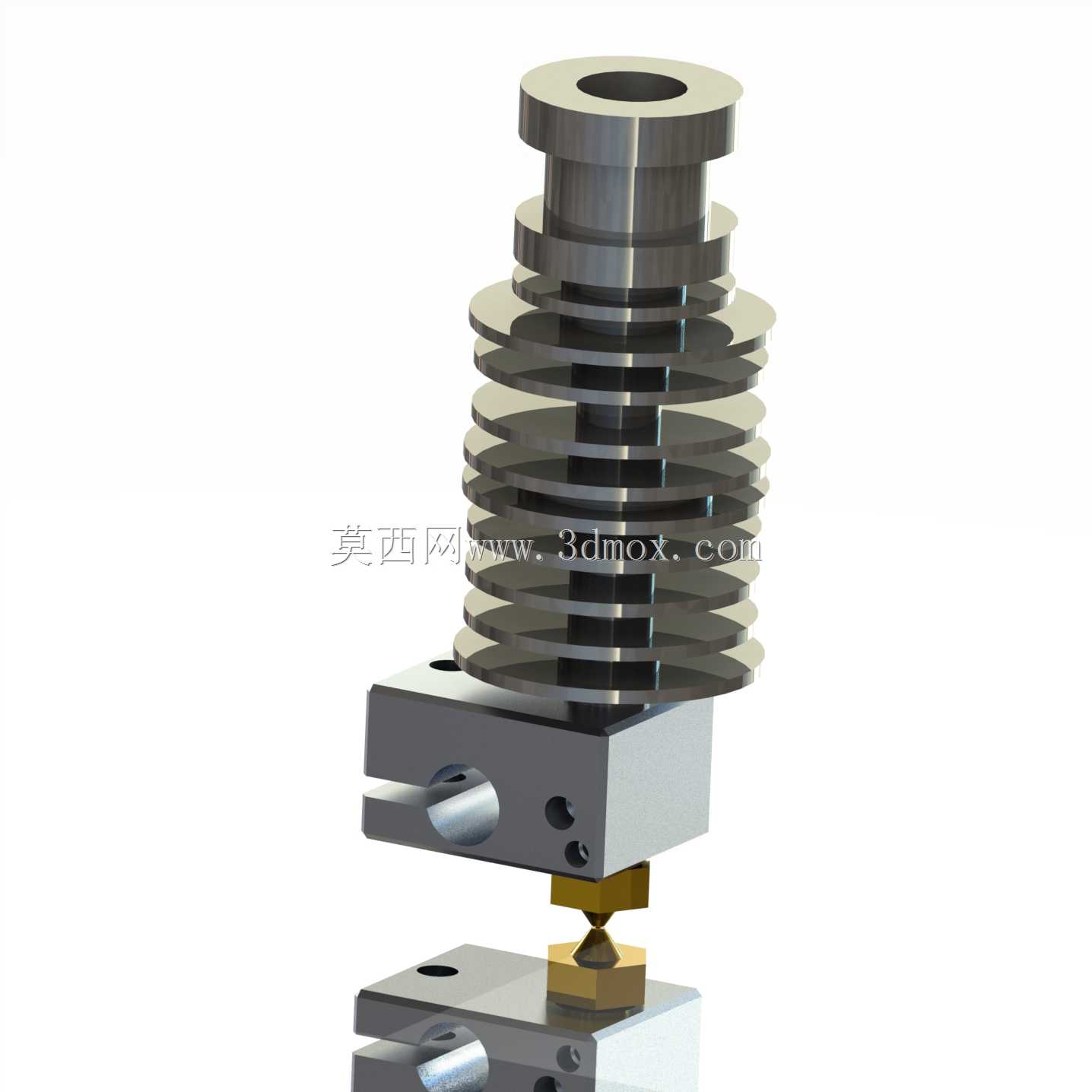

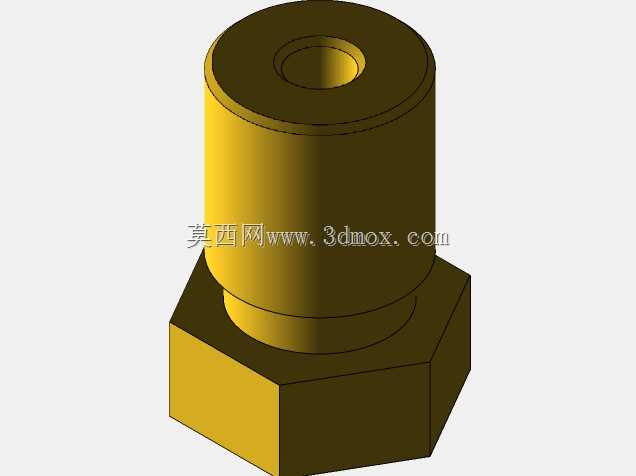

从功能特性来看，该热端采用分段式功能结构设计，上部为多层堆叠的环形散热鳍片结构，通过大接触面积的空气对流散热，能够快速将加热块向上传导的多余热量散出，避免耗材在散热段提前软化膨胀造成堵头故障，保障耗材能够顺畅向下输送至加热区域；中部为方形加热铝块，内置加热元件与温度检测部件，能够将温度稳定控制在耗材熔融所需的区间内，温度波动控制精度可满足高精度打印的温度稳定性要求；下部通过黄铜导热块连接硬质喷嘴，喷嘴的熔融腔采用收敛式流道设计，能够将熔融态耗材以均匀的压力从定径喷嘴口挤出，保证出丝直径均匀一致，避免出现断丝、溢料、拉丝等打印缺陷。

在设计思路上，该结构充分考虑了FDM打印的热管理核心需求，通过散热段、隔热段、加热段的明确分区，实现热量的精准管控：散热段的鳍片间距、鳍片外径经过匹配计算，在常规散热风扇的送风条件下即可形成足够的散热效率，无需额外增加水冷结构即可满足大部分耗材的打印散热需求；加热块的安装孔位采用标准化间距设计，兼容市面上主流的快接接头、热敏电阻、加热棒的安装尺寸，降低用户的配件替换成本；喷嘴采用通用螺纹连接结构，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的作业场景。

在安装边界与尺寸适配方面，该热端上部的散热柱采用标准圆柱外形，可适配常规的挤出机固定座、E3D系列通用安装支架，安装孔位的中心距与市面上主流的E3D热端安装尺寸完全兼容，无需对原有设备的安装结构进行二次修改即可直接替换安装；整体轴向长度控制在紧凑区间内，能够为打印平台留出足够的Z向运动行程，不会过多占用成型腔的有效打印空间；侧向的进料孔采用标准的快插接头适配尺寸，可直接连接4mm外径的PTFE送料管，实现远端挤出或近端挤出的灵活适配，无论是近程挤出的紧凑安装需求，还是远程挤出的送料路径布置，都能获得稳定的使用效果。
