NEMA17步进电机专用减振安装座

在桌面级3D打印机、小型台式CNC雕刻机、轻型自动化送料机构这类搭载NEMA17规格步进电机的轻载数控设备运行场景中，步进电机的高频步距振动是影响设备加工精度、运行噪音水平以及成品表面质量的核心干扰因素之一。这类振动一方面会通过电机安装面直接传递到设备机架，引发机架共振放大噪音，另一方面会顺着传动链路传递到执行端，造成3D打印层纹加重、CNC加工表面振纹明显、送料定位偏差等实际问题，这款适配NEMA17步进电机的减振安装结构，正是为解决这类痛点设计的功能配件。

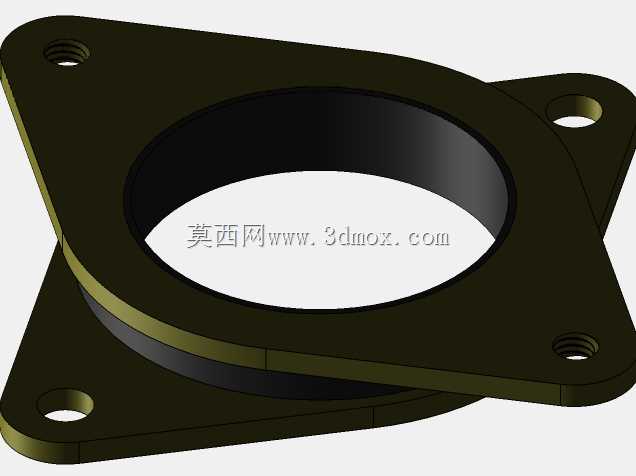

从实际功能特性来看，这款减振件采用上下双层法兰夹装的结构形式，中间嵌装阻尼缓冲层，能够有效阻断步进电机运行时产生的高频振动向安装机架的传递路径，将电机自身的振动能量通过阻尼材料的内耗进行吸收消解，避免振动在设备结构内形成传导放大，可显著降低设备运行时的共振噪音，同时减少振动对传动精度的干扰，让设备运行过程更平稳安静，有效提升成品加工的表面质量与定位精度。

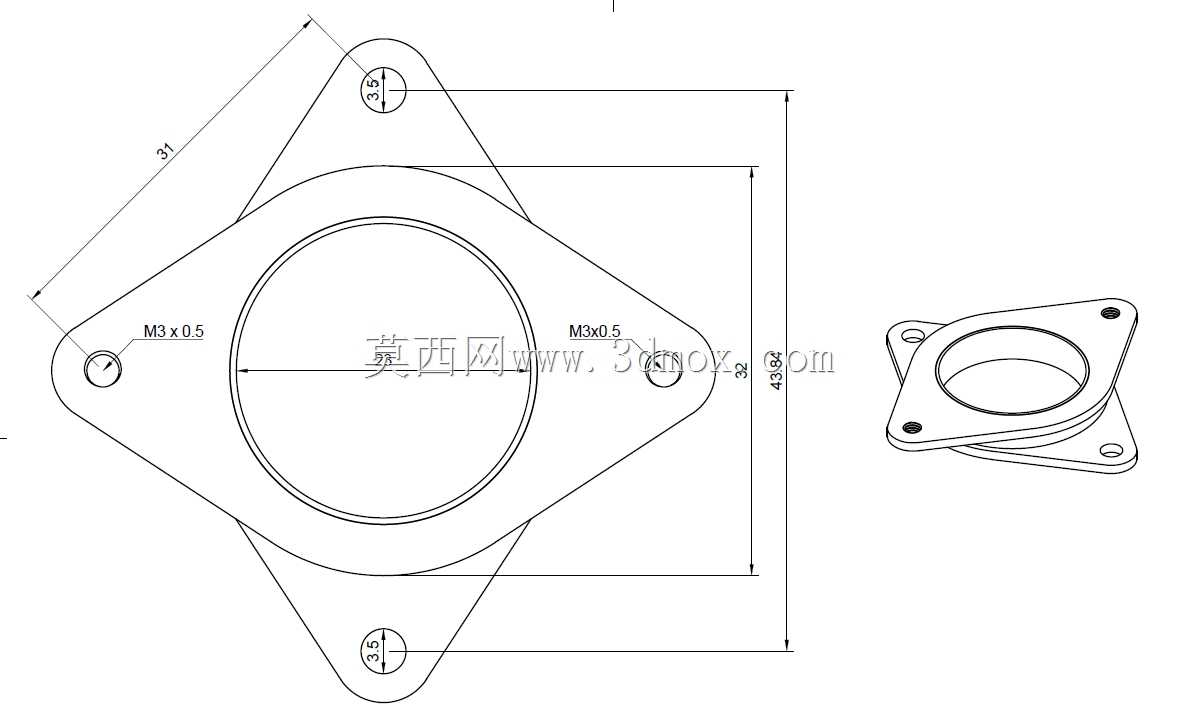

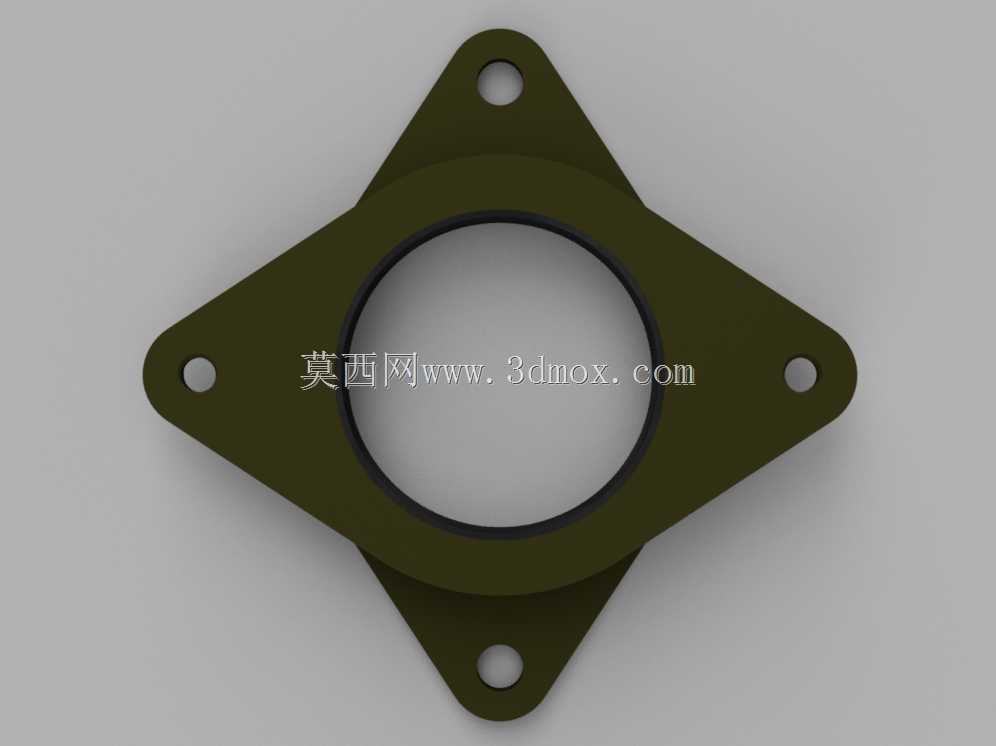

在设计思路上，这款减振件完全匹配NEMA17步进电机的标准安装孔位布局，四个安装孔的位置严格对应42型步进电机的法兰安装孔距，无需对原有电机或设备安装板进行额外打孔改造，可直接替换原有刚性安装垫片完成装配，适配性极强。整体采用菱形法兰的外形设计，在保证四个安装点结构强度的前提下，尽可能压缩了配件的整体外轮廓尺寸，不会额外占用设备内部过多的安装空间，中间的大尺寸镂空区域完全避让开电机的输出轴端，不会对电机轴、联轴器以及同步轮的装配造成任何干涉，安装后电机输出端的传动链路可保持原有装配状态，无需额外调整传动张紧度或同轴度。

从安装边界来看，这款减振件的整体厚度控制在合理区间，安装后仅会小幅抬升电机的轴向安装位置，对于常规采用同步带传动的结构，仅需微调同步带张紧度即可适配，不会造成传动链路的错位问题；四个安装孔采用沉孔设计，装配后螺丝头部可完全埋入法兰面内，不会出现凸起刮碰周边结构的问题，上下法兰面的平面度经过严格控制，夹装后可保证电机安装面与设备安装板保持平行，避免电机安装倾斜造成的输出轴偏载、传动卡顿等问题，可适配绝大多数采用NEMA17步进电机的轻型数控设备的减振改造需求。
