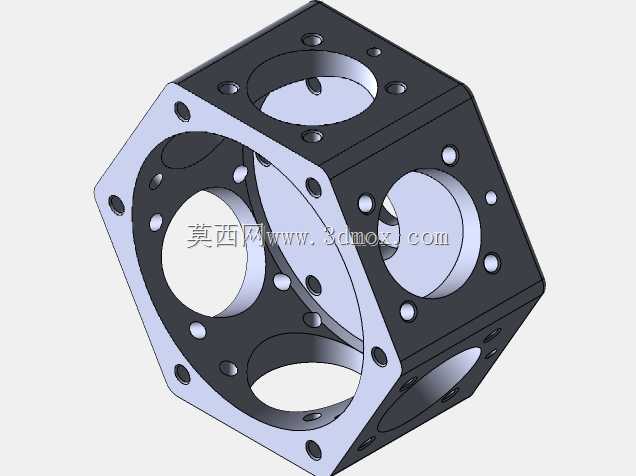

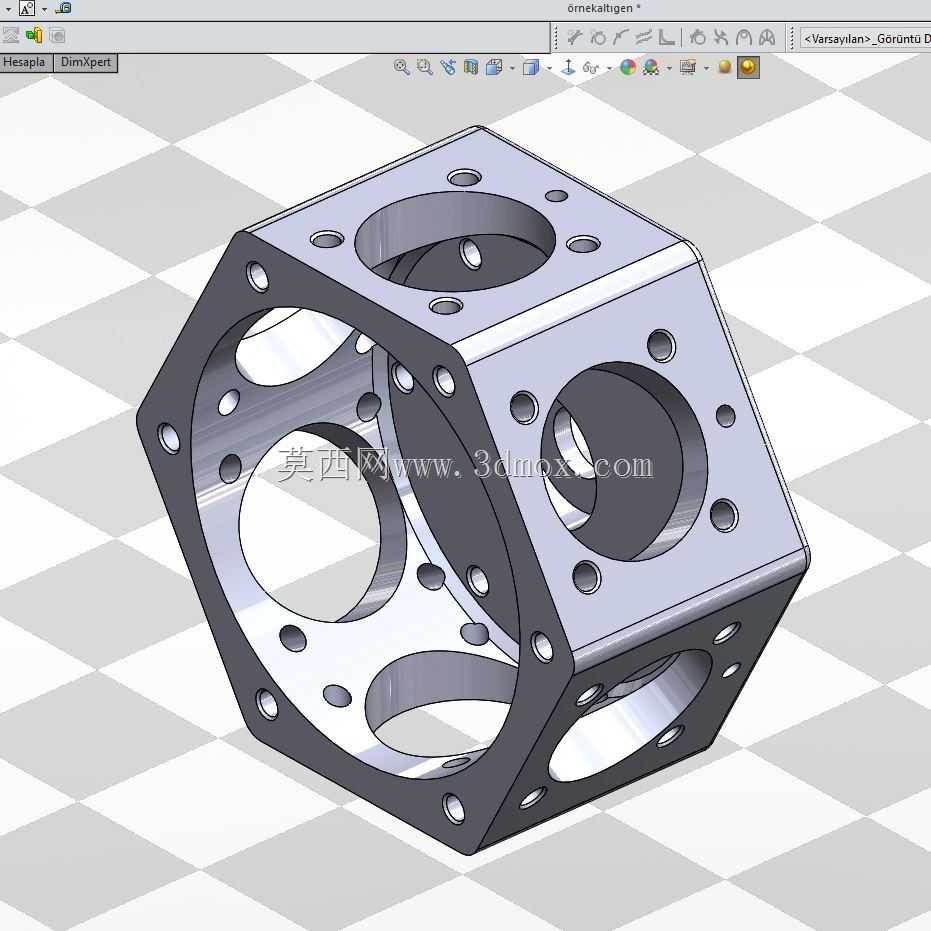

多孔六边形镂空机械连接基座结构

该多孔六边形镂空结构件属于机械系统中的多功能连接基座，主要应用于模块化实验台架搭建、轻型机械臂关节转接、教学实训装备组装以及小型自动化设备的框架节点部位，可作为多方向管路、杆件、功能模块的集成安装载体，替代传统方形转接块实现更灵活的多维度拓展连接。从实际用途来看，该结构件能够在单一部件上同时完成六个正交方向的部件对接，每个端面预留的大尺寸中心通孔可容纳传动轴、流体管路或线缆穿过，端面周向均匀分布的小尺寸安装孔可通过螺栓与相邻部件完成刚性固定，内部镂空的腔体既可以容纳小型传动元件、接线端子等内置组件，也能有效降低整体自重，减少设备运动过程中的惯性负载。在功能特性上，该结构件采用对称式六面体布局，六个端面的安装孔位尺寸、中心通孔直径完全统一，具备全方向互换安装的优势，无需区分安装朝向即可完成装配，大幅降低现场装配的对位难度；镂空的侧壁采用等厚设计，在保证整体结构刚性的前提下最大化去除冗余材料，经受力校核可满足常规轻型机械连接场景下的抗扭、抗弯负载要求，不会在常规装配应力下出现形变。设计思路上，该结构优先遵循模块化、标准化的机械设计原则，以正六面体为基础构型，将每个端面的安装接口做统一规格处理，让单个零件即可实现多方向的连接拓展，减少装配所需的转接零件种类与数量；孔位排布采用圆周均布方式，保证每个连接方向的受力均匀，避免局部应力集中导致的连接失效；内部腔体与各端面中心孔连通，可实现跨方向的走线、穿管需求，适配机电一体化设备的布线布管要求。外形尺寸方面，该结构件为等边长正六面体构型，各边长度一致，安装边界规整，无外凸的异形结构，可直接嵌入方形框架的节点位置，每个端面的安装孔位中心距、通孔直径均匹配常规轻型机械的连接标准，可直接与同规格的型材、法兰、关节轴承等部件配合安装，无需额外加工适配结构，安装时仅需通过对应规格的螺栓穿过端面小孔完成紧固，即可实现多部件的刚性连接，整体装配流程简单高效，适配快速搭建的实训场景与原型设备开发需求。
