熔融沉积型3D打印机X轴运动执行组件

该组件是熔融沉积成型桌面级3D打印机的核心横向运动执行单元，主要承担打印过程中挤出机构沿X方向的精准位移功能，是决定打印件横向尺寸精度、表面成型质量的关键结构模块，广泛适配入门级DIY桌面3D打印机、小型教育实训用3D打印设备、创客个人定制化打印装置等应用场景，可直接匹配常规200mm至300mm打印幅面的机型框架，无需对原有Y轴、Z轴结构做大幅改动即可完成装配替换。

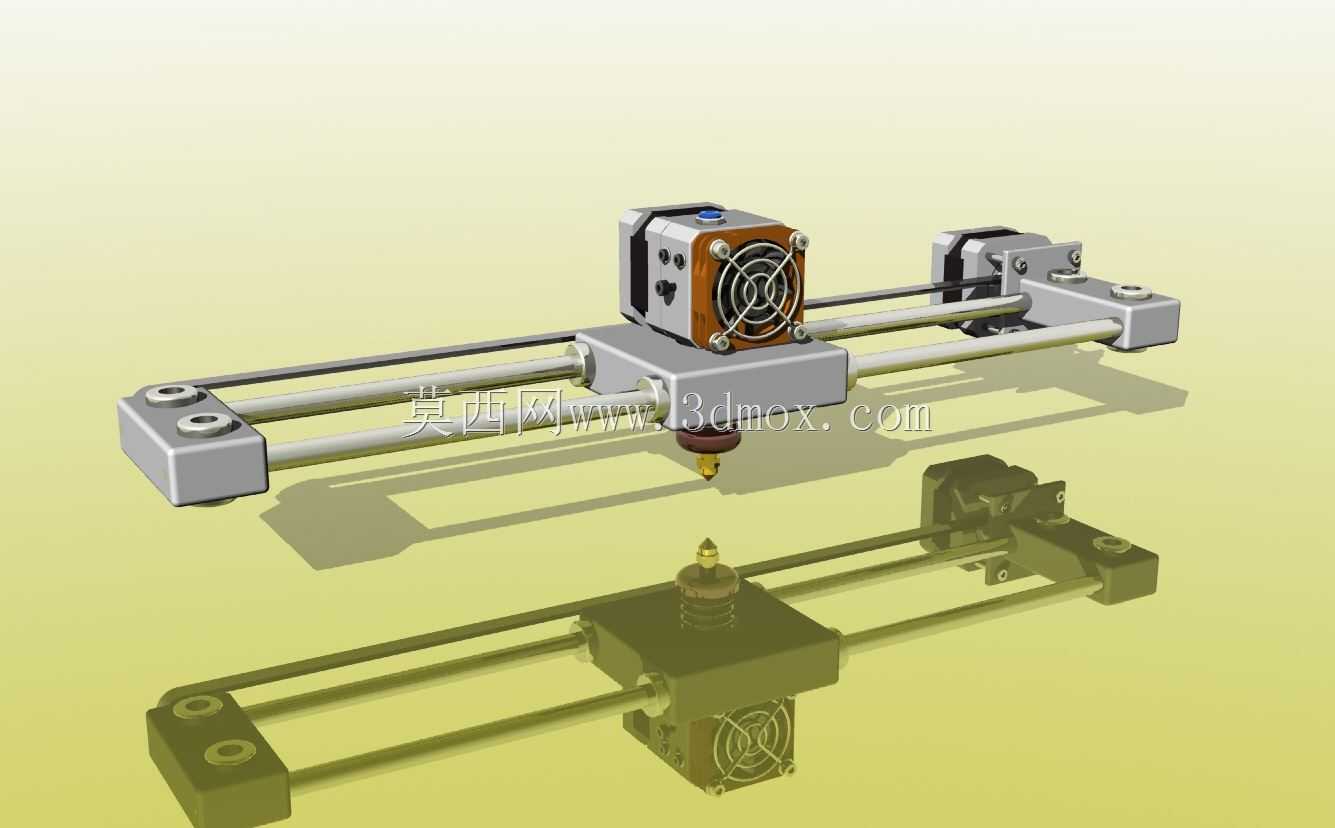

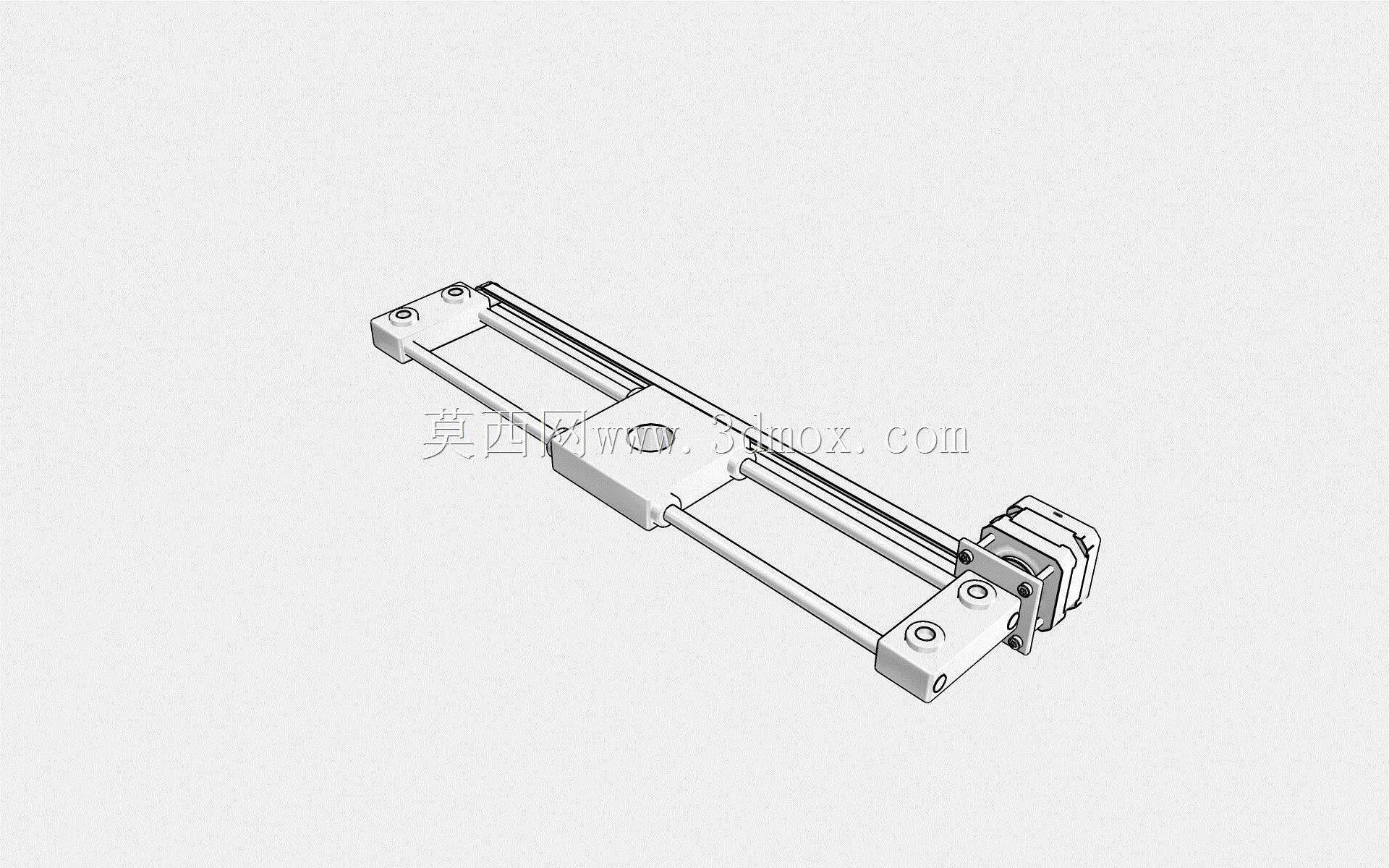

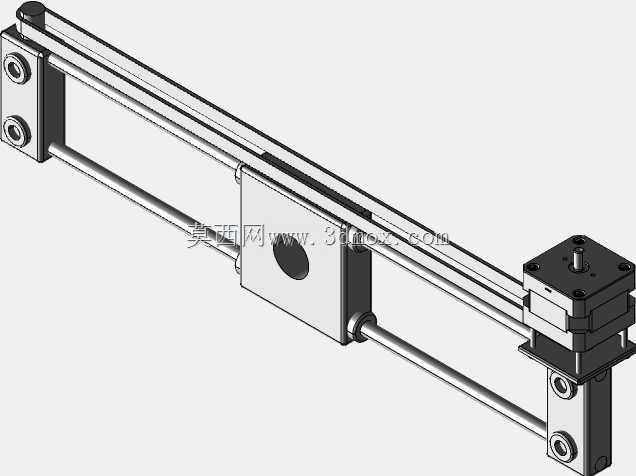

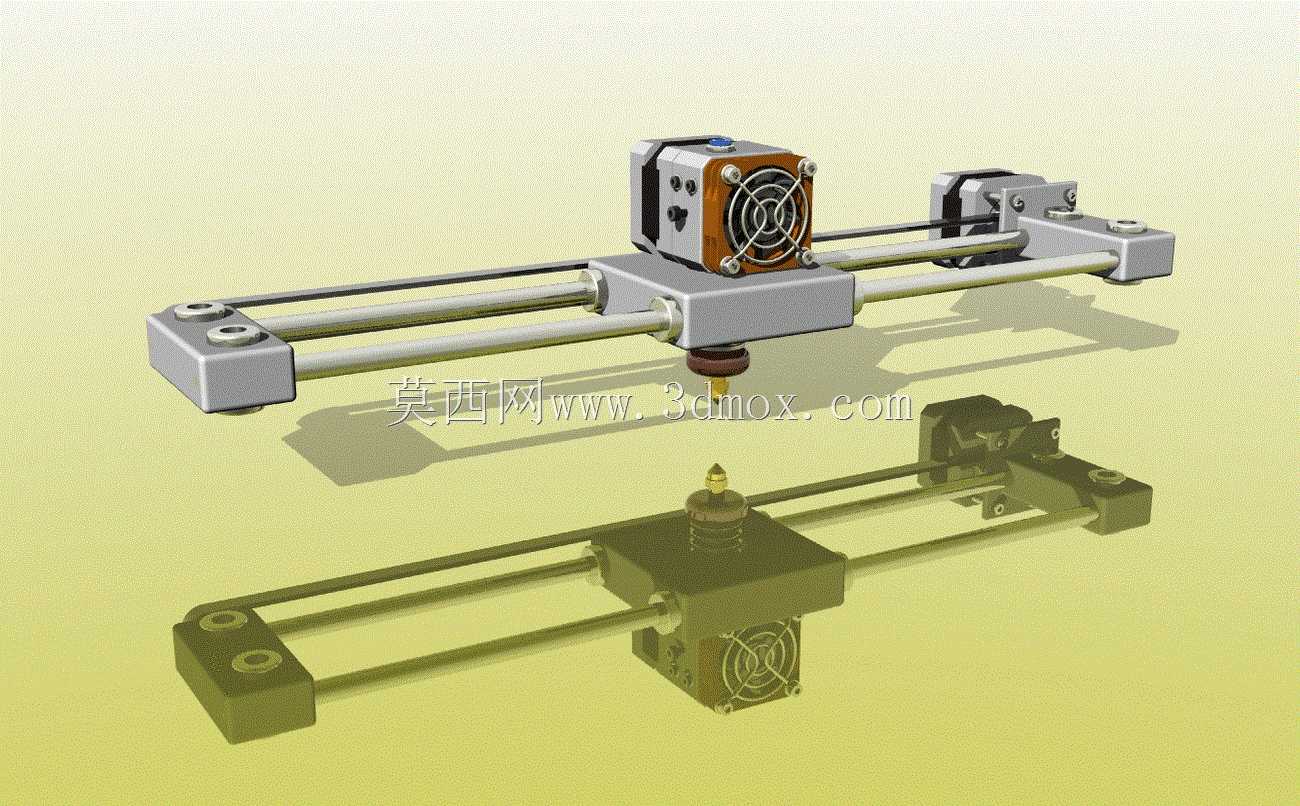

从功能特性来看，这套X轴组件采用双平行光轴作为运动导向载体，搭配直线滑动轴承实现低阻力往复运动，滑台主体集成了挤出头安装位、散热风扇固定结构以及传动同步带的锁紧点位，运动过程中可保证挤出头始终与打印平台保持垂直姿态，避免因导向间隙导致的打印层纹错位、出料偏移等常见问题。组件两端的固定座设计有对称的安装孔位，可直接锁紧在打印机两侧的立式支撑板上，同时预留了同步轮的安装避让空间，能够兼容常规GT2同步带的传动布局，传动过程无冗余虚位，可实现0.1mm级的精准位移控制，满足PLA、ABS等常见熔融耗材的打印精度要求。

设计思路上，这套结构优先兼顾了装配便捷性与运行稳定性，整体采用模块化集成设计，将挤出头散热、运动导向、传动连接三个核心功能整合在同一滑台模块上，减少了分散零件带来的装配累积误差。导向光轴采用标准直径规格，两端固定座的孔位同轴度经过适配调校，装配后无需反复校准即可保证滑台运行顺畅无卡滞；滑台上方的散热风扇安装位与挤出头加热块保持合理间距，既能够保证散热气流直接作用于挤出头散热段，避免耗材提前软化堵头，又不会因距离过近影响加热块的温度稳定。

从安装边界来看，组件整体横向长度适配对应打印幅面的机架宽度，双光轴的中心距经过优化设计，既保证了滑台运行的抗扭转能力，又不会占用过多X方向的有效打印行程；滑台的竖向厚度控制在紧凑范围内，不会与Z轴升降结构、打印平台产生运动干涉，挤出头的安装孔位兼容主流的E3D系列挤出热端，用户可根据自身耗材使用需求更换不同规格的喷嘴与热端组件，具备较强的适配灵活性。整套结构运动惯量低，往复运动过程中无明显晃动，在高速打印工况下也能保持稳定的出料定位精度，可有效提升打印成品的细节表现力与尺寸一致性。
