FPV航模用鼻置式鹰眼双轴云台结构

该结构为适配FPV遥控飞行器设计的双轴姿态调节云台，主要应用于穿越机、固定翼航模的前置航拍场景，区别于传统布置于机身腹部背面的云台方案，该结构采用鼻置式安装布局，可突破常规云台的视角限制，实现上下机翼全域视野覆盖，同时支持俯视飞行视角的拍摄需求，适配第一视角飞行、特技动作跟拍、航模赛事记录等多种使用场景，能够在飞行器完成横滚、俯仰、偏航等特技动作时保持拍摄画面稳定，避免机身姿态变化导致的画面偏移、倾斜问题。

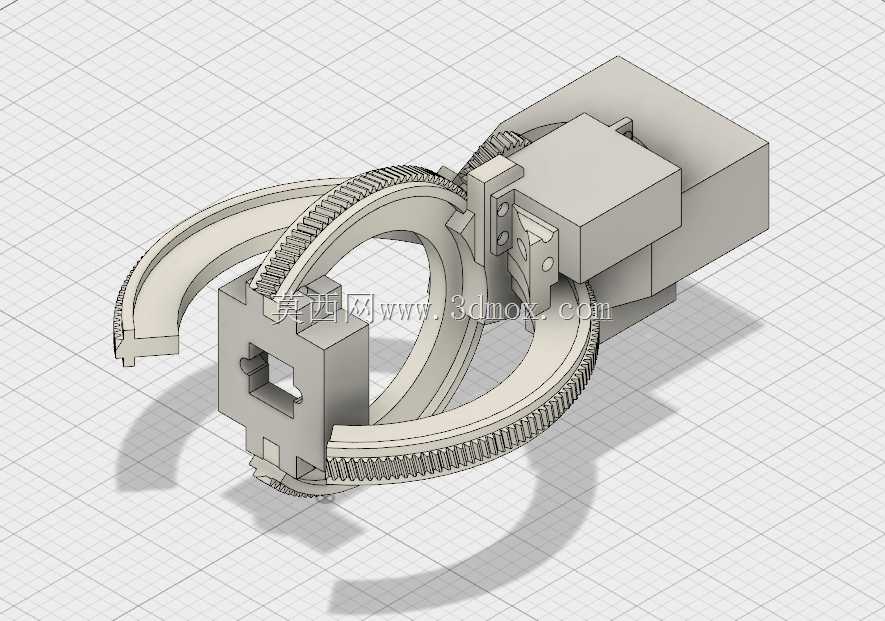

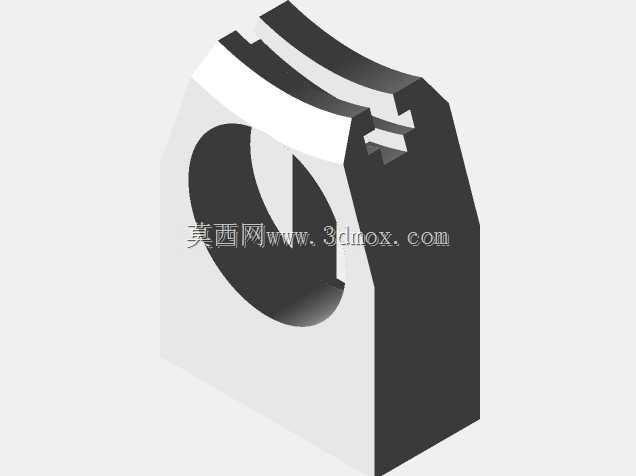

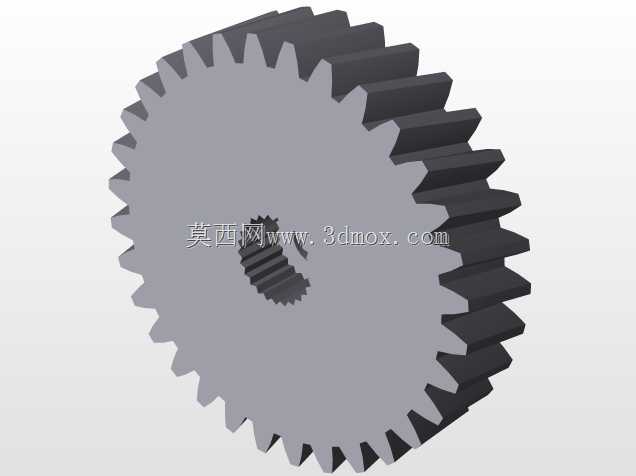

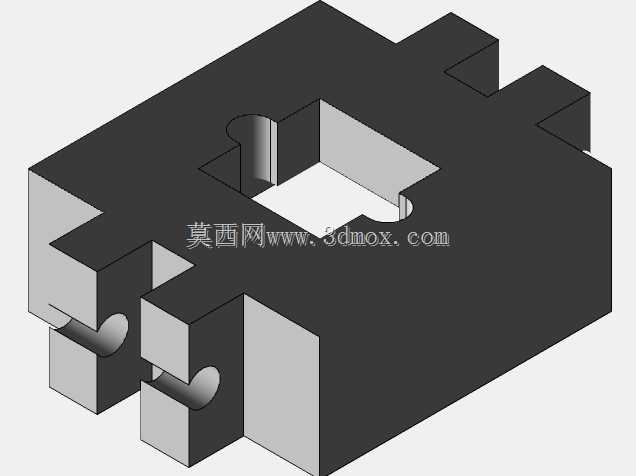

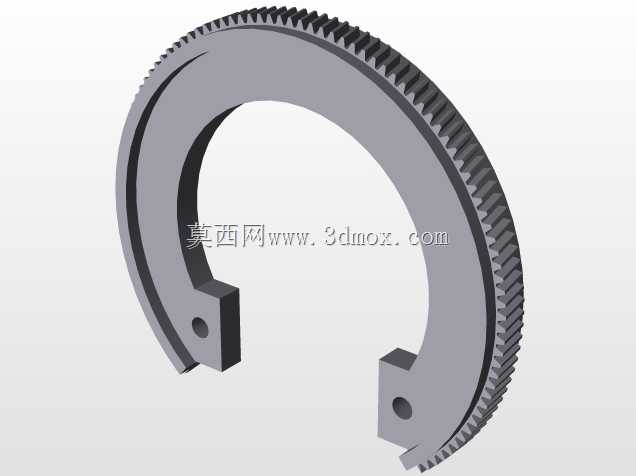

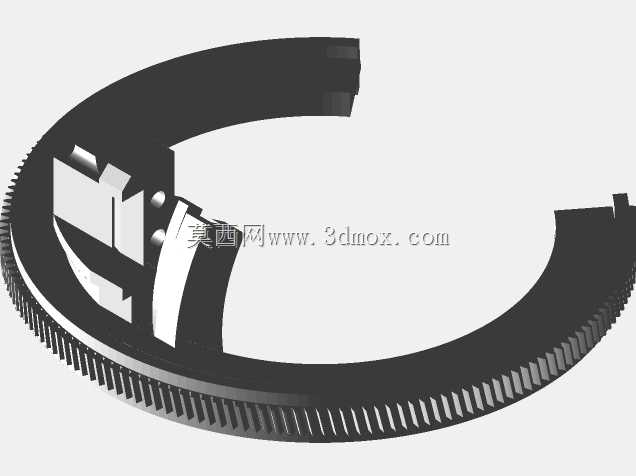

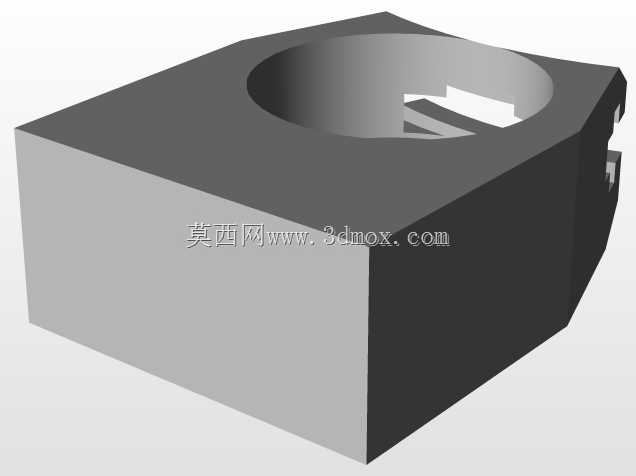

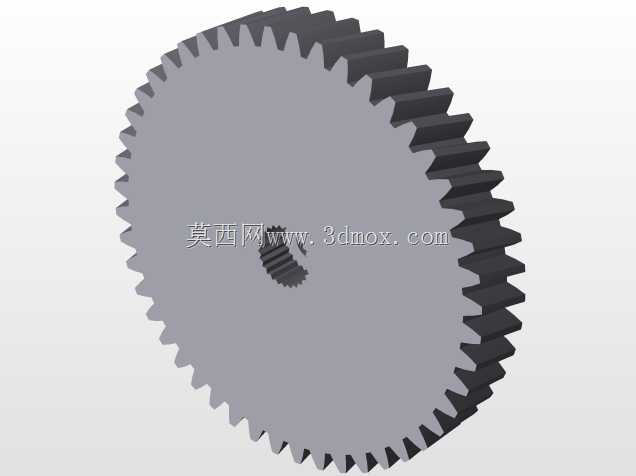

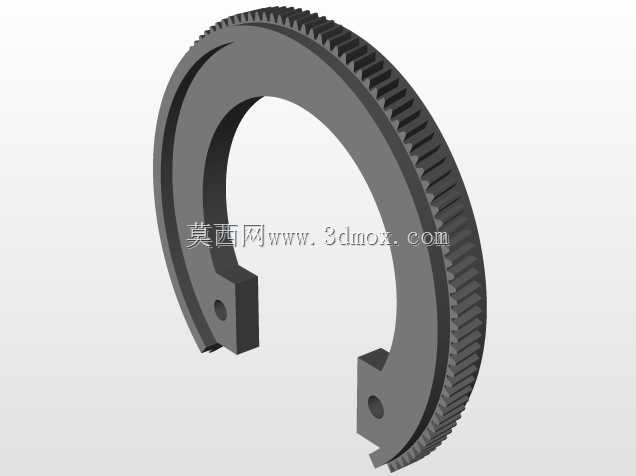

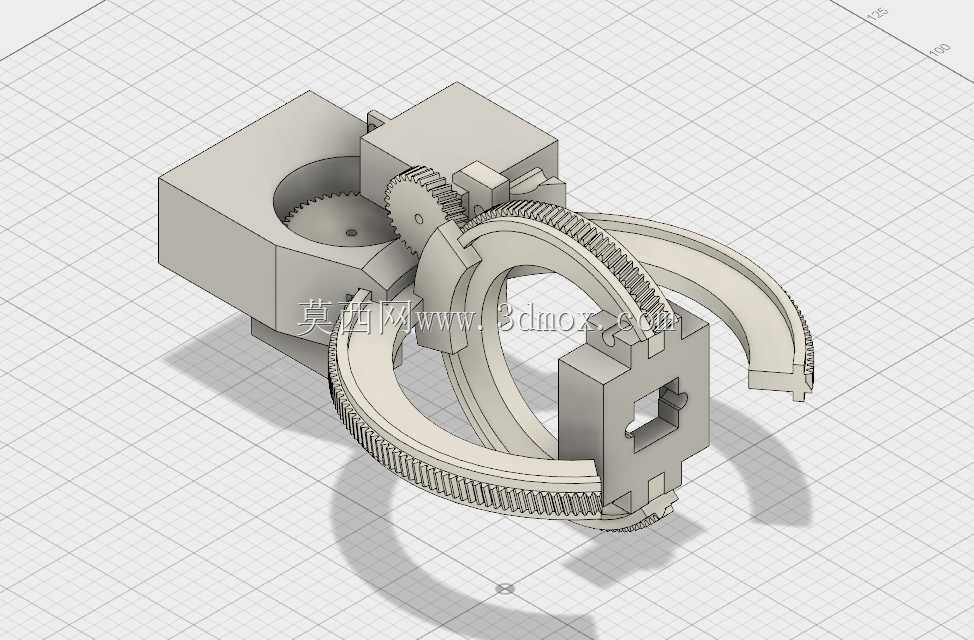

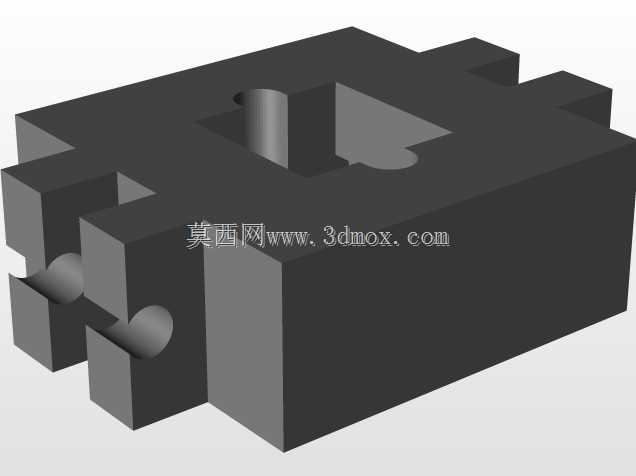

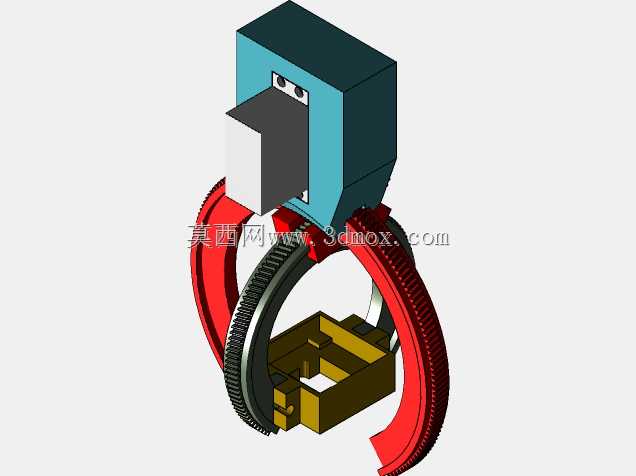

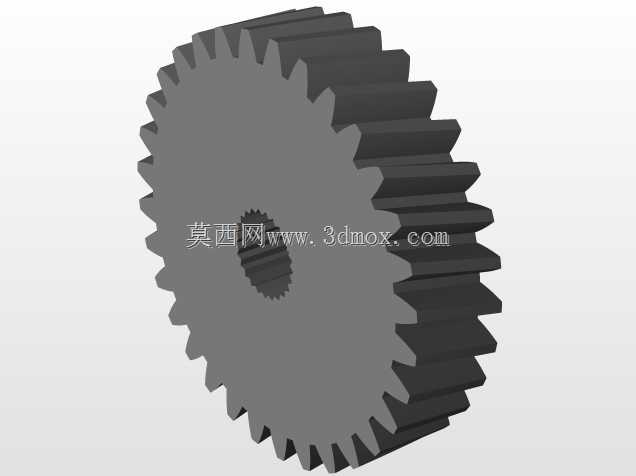

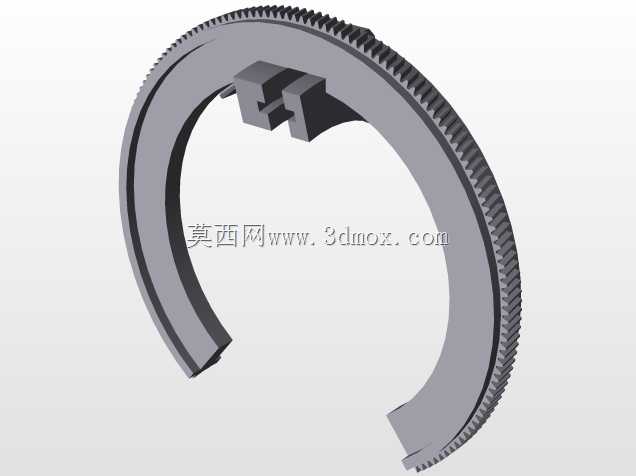

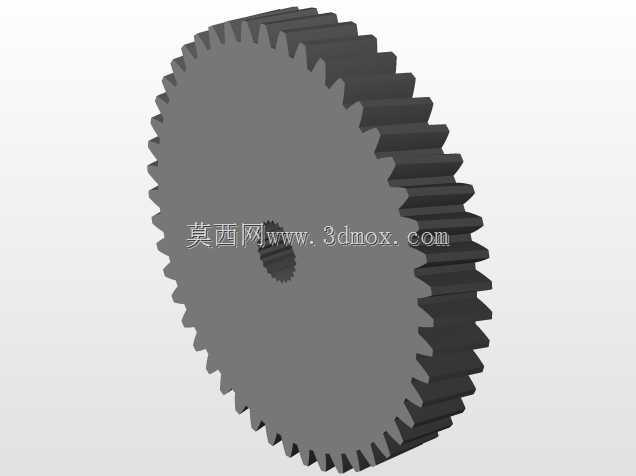

结构采用双环形齿轨传动设计，两个正交布置的弧形齿圈分别承担摇摄、倾斜两个维度的姿态调节功能，齿圈与驱动端的齿轮组紧密啮合，传动间隙控制在极小范围内，可实现角度调节的精准响应，避免调节过程中的虚位、卡顿问题。两个齿圈分别通过方形安装基座与机身、摄像模块连接，基座上预留有标准安装孔位，可直接适配市面主流的FPV摄像模块尺寸，无需额外定制转接结构。驱动模块集成于结构侧方的方形腔体内，可容纳两个微型舵机分别对应两个维度的传动，腔体内部预留有走线空间，可将舵机信号线、摄像模块传输线规整收纳于结构内部，避免飞行过程中线材外露产生风阻、或是被气流吹动干扰飞行姿态。

安装边界方面，该结构整体采用轻量化设计，主体结构可采用光敏树脂3D打印或是航空铝合金加工制作，在保证结构强度的前提下尽可能降低自重，避免增加航模的头部负载影响飞行重心。安装时仅需将后方的方形基座与航模头部的安装位固定，即可完成整体装配，结构的转动范围覆盖正负90度倾斜、360度水平摇摄，转动过程中无结构干涉，齿圈的弧形轨迹经过精准校核，转动时不会与航模的机头外壳、螺旋桨气流区域产生干涉，同时结构外露的弧形齿圈边缘做了圆角过渡处理，避免飞行过程中磕碰造成结构损坏，也能减少尖锐棱角带来的风阻影响。该结构的设计思路打破了传统FPV云台的布局限制，将视角调节机构前置，既能够获得更广阔的拍摄视野，也能通过重心前置优化部分航模的飞行配平，适配小尺寸穿越机、轻型固定翼航模的安装需求，无需对原有机身结构做大规模改造即可完成升级，为FPV航拍提供了更多的视角选择。
