轻量化四旋翼飞行器机架结构设计

这款四旋翼机架是消费级及入门级航拍、教学实训类无人飞行器的核心承载结构，主要应用于个人航模创作、中小学科创教学、低空简易航拍作业、小型环境监测载荷搭载等场景，作为整套飞行系统的安装基体，承担着固定动力单元、承载飞控模块、挂载电池与任务载荷、传递飞行作用力的核心作用，是保障四旋翼飞行器飞行稳定性与结构可靠性的基础部件。

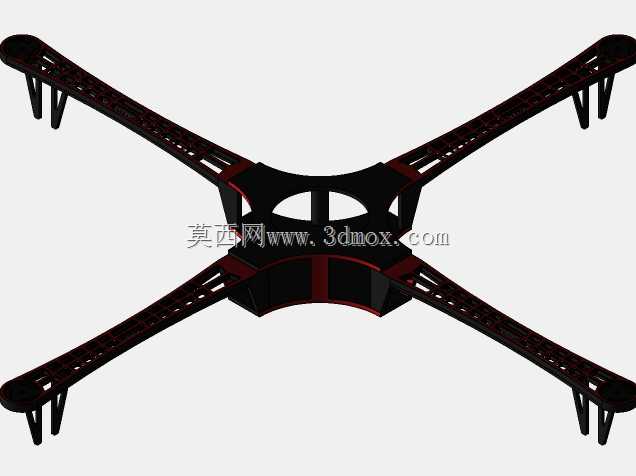

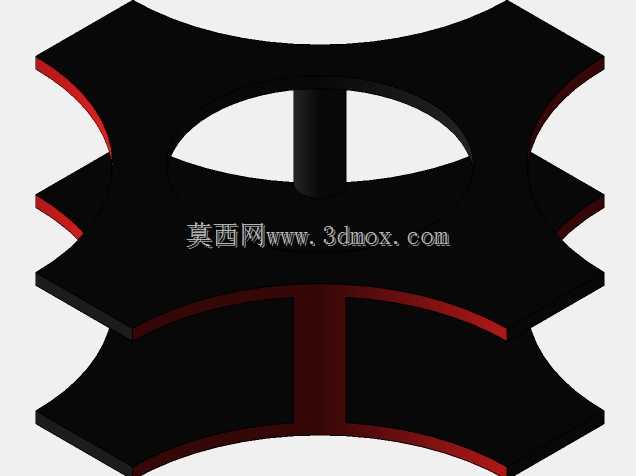

从功能特性来看，该机架采用X型四臂布局设计，四个机臂沿中心机体呈90°均匀向外延伸，这种布局能够让四个旋翼的升力分布更均衡，飞行过程中姿态调整的响应速度更快，无论是悬停状态的稳定性，还是前后、侧向飞行动作的操控流畅度都有较好的表现。机臂末端预留了标准的动力单元安装位，可适配常用规格的无刷电机与螺旋桨，安装孔位采用通用化设计，能够兼容多数入门级飞行动力套装，降低配件适配的难度。中心机体区域设置了分层安装空间，上层可放置飞控板、GPS模块等电子元器件，下层可固定锂电池与图传设备，合理的空间划分能够减少不同电子模块之间的信号干扰，同时也能让整机重心落在机架几何中心位置，避免重心偏移带来的飞行姿态偏移问题。机臂末端下方设计有一体式起落支撑脚，能够在飞行器降落时起到缓冲支撑作用，避免机腹位置的电子元件、电池直接与地面发生磕碰，同时支撑脚的高度经过合理测算，既能够预留足够的下方载荷安装空间，也不会因为过高导致整机重心上移影响飞行稳定性。

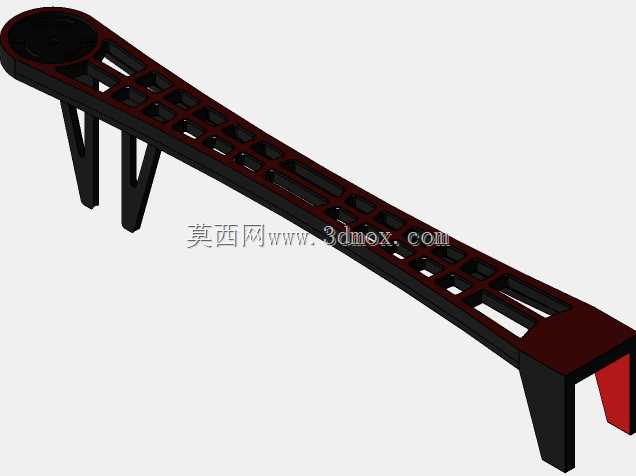

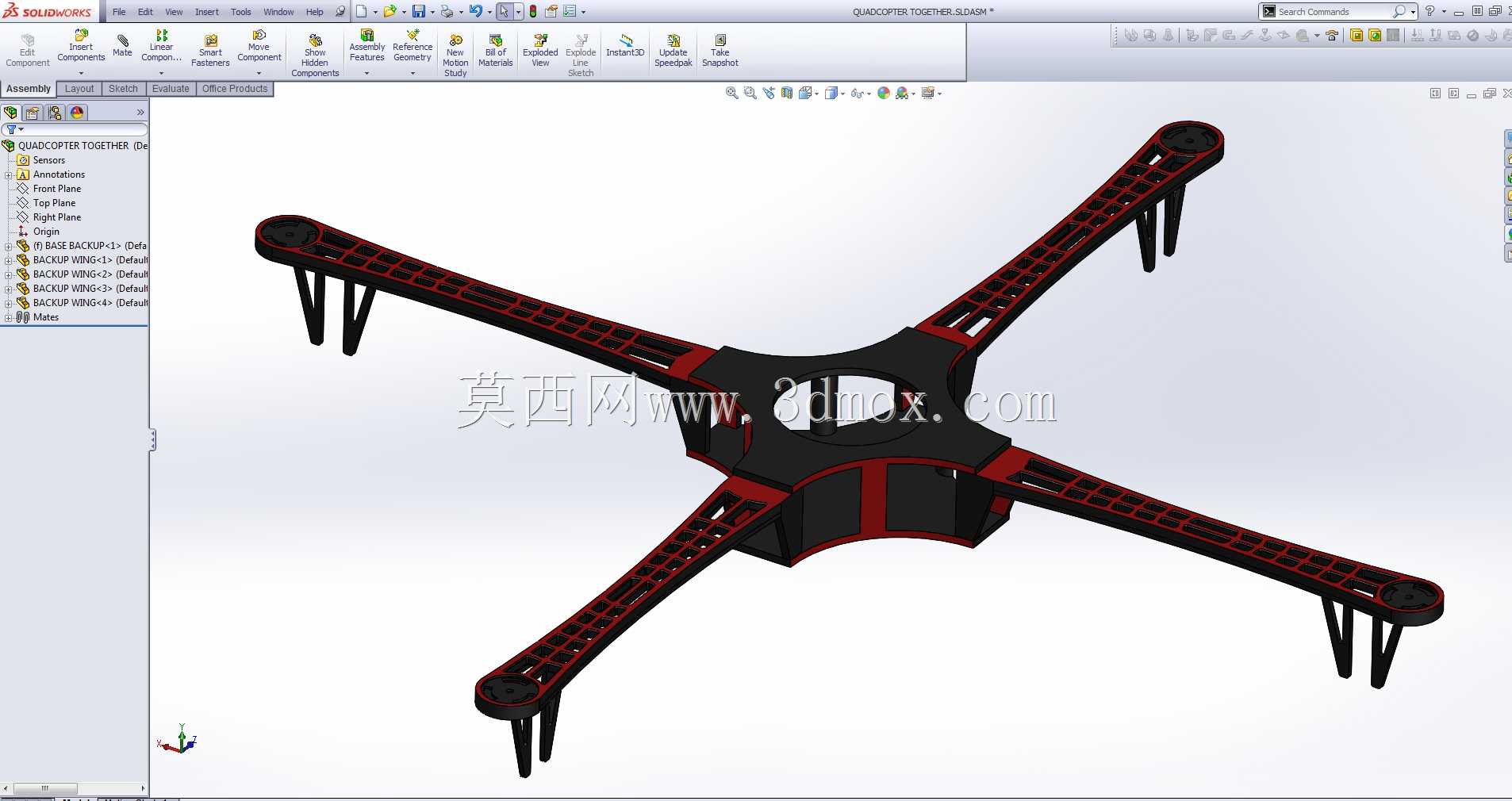

在设计思路上，这款机架优先兼顾了结构强度与轻量化需求，机臂部分采用镂空格栅式结构设计，在保证机臂抗弯折、抗扭转强度的前提下，尽可能去除非受力区域的多余材料，有效降低机架自身重量，从而提升飞行器的有效载荷能力与续航表现。机架整体采用对称式设计思路，四个机臂的结构尺寸、重量完全一致，能够减少飞行过程中因结构不对称带来的震动与姿态偏差，降低飞控系统的姿态修正负担。安装边界方面，机臂长度经过优化设计，能够适配对应尺寸的螺旋桨，避免相邻螺旋桨在转动过程中发生打桨问题，中心安装区域的孔位按照通用飞控、电调的安装尺寸预留，用户在组装时不需要额外进行打孔修改，即可完成整套飞行系统的快速装配。机架的分体拼接结构也便于后期维护，若单个机臂发生碰撞损坏，可单独更换受损部件，不需要更换整个机架，有效降低使用维护成本。
