桌面级激光切割框架FDM3D打印设备结构

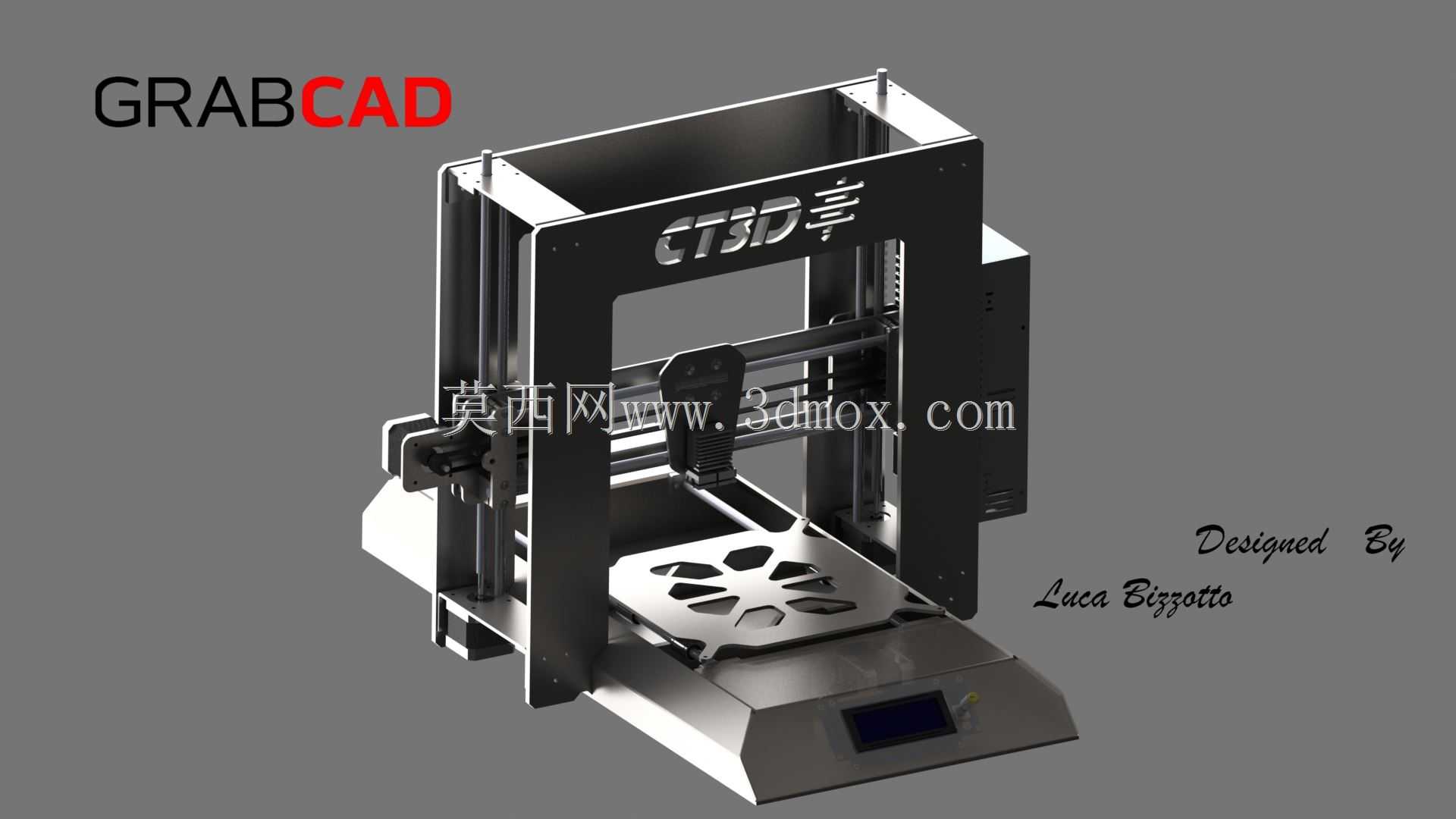

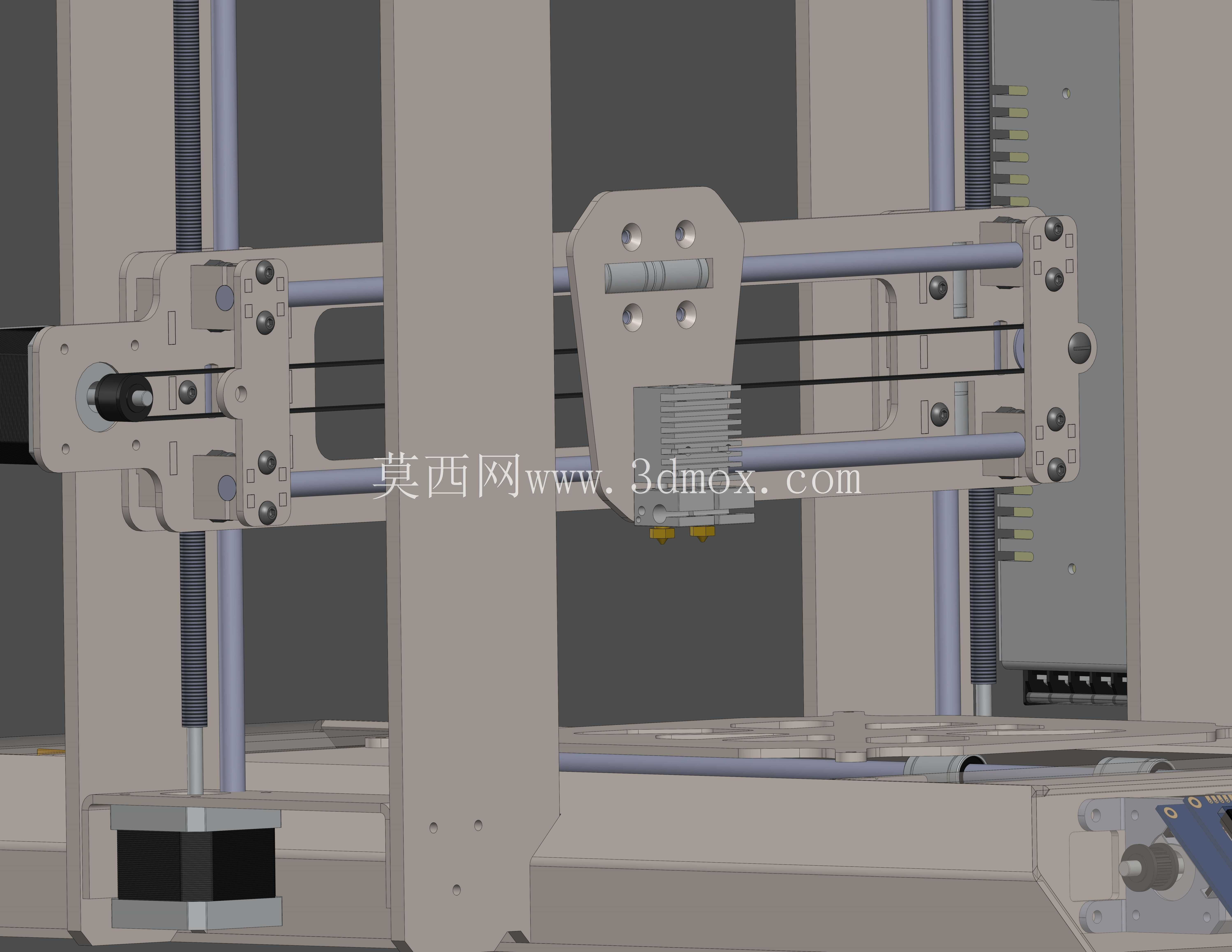

该设备属于桌面级熔融沉积成型制造装备，主要面向个人创客、小型工作室、院校创新实训场景使用，可完成PLA、ABS、PETG等多种热塑性耗材的实体打印作业，覆盖手板原型制作、创意零件打样、教学实操演示、小批量定制件生产等核心应用场景，能够满足非工业级批量生产下的各类三维实体成型需求。设备整体采用全铝型材搭配激光切割钣金的框架结构，框架板材选用3mm与6mm两种厚度的铝合金板材经激光精密切割成型，相比传统同规格桌面打印设备框架刚性提升明显，可有效降低高速打印过程中框架共振带来的成型件层纹、错位问题，保障长时间连续打印的成型精度稳定性。设备搭载新一代E3D双挤出机构，支持双色打印或可溶性支撑材料打印，可完成复杂悬空结构、多色拼接零件的一次成型，减少后续拼接、支撑拆除的后处理工作量；挤出机构采用钢质送丝组件，送丝推力充足，可适配不同硬度的各类耗材，减少打滑、堵头的故障概率。设计阶段充分考虑组装便捷性，所有激光切割零件均预设标准安装孔位与定位卡槽，切割完成后无需二次打孔、铣削加工，仅依靠标准紧固件即可完成整机组装，大幅降低个人用户的组装门槛与加工成本。设备预留了完整的电子元件安装空间，涵盖主控板安装位、走线槽、电源固定位、散热风道预留位、操作显示屏安装位，用户可根据自身需求选配不同性能的主控方案、散热组件与交互模块，同时框架预留了额外的拓展安装位，可后续加装激光雕刻头、CNC铣削主轴等功能模块，实现一机多用的拓展需求。设备的成型平台采用镂空轻量化设计，既降低了运动组件的整体重量，提升Y轴运动响应速度，也可减少平台热胀冷缩带来的平面度形变，配合调平结构可保障首层打印的附着力，降低翘边故障概率。整机安装边界适配常规桌面摆放需求，无需额外定制大型工作台，框架采用半包围开放式结构，既方便观察打印过程、中途取件与耗材更换，也能减少外部气流对打印区域温度场的干扰，保障成型质量稳定。
