挖掘机反铲工作装置结构设计

反铲作为液压挖掘机核心的前端作业装置，广泛应用于房屋建筑基坑开挖、市政管线沟槽施工作业、矿山表层剥离、农田水利沟渠修整、边坡整理等常见土方作业场景，主要用于挖掘停机面以下的土壤、砂石、风化岩等物料，是中小型履带式与轮式液压挖掘机配备率最高的作业属具，可适配绝大多数常规土方施工的作业需求，通过更换不同规格的铲斗还可适配碎石清理、硬土剥离等细分作业工况。

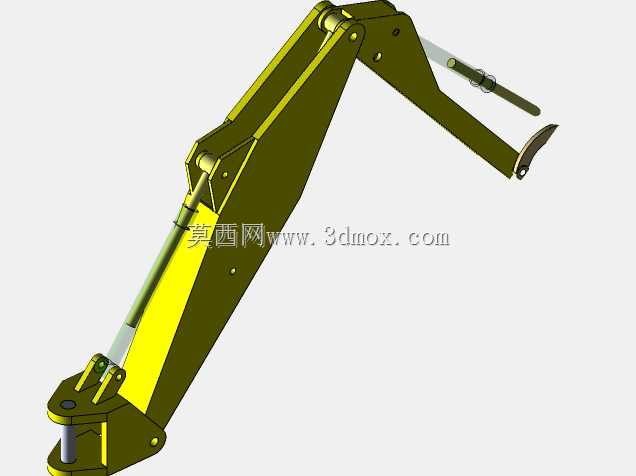

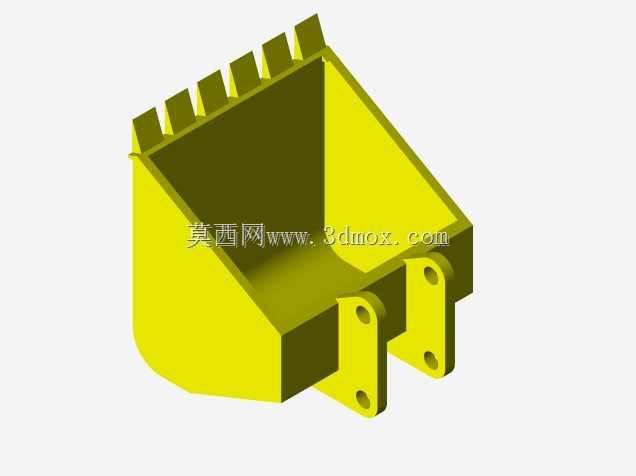

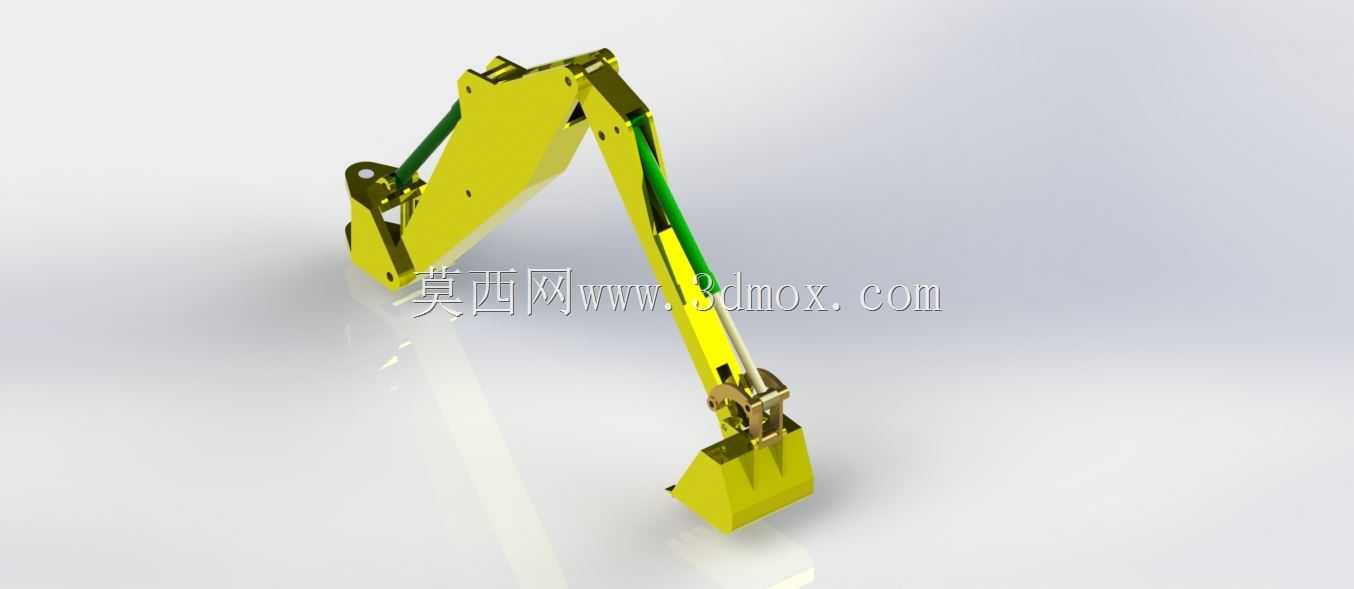

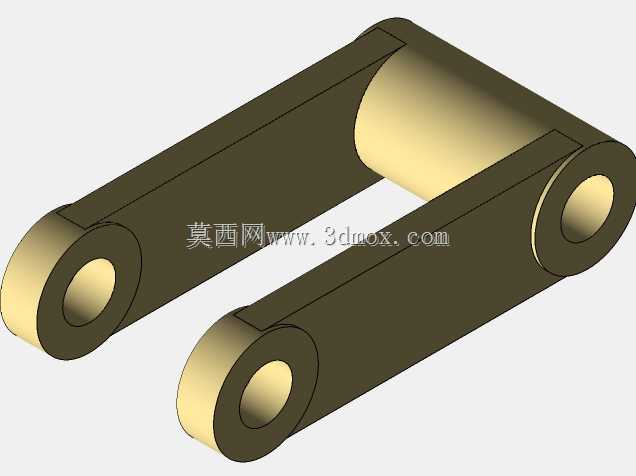

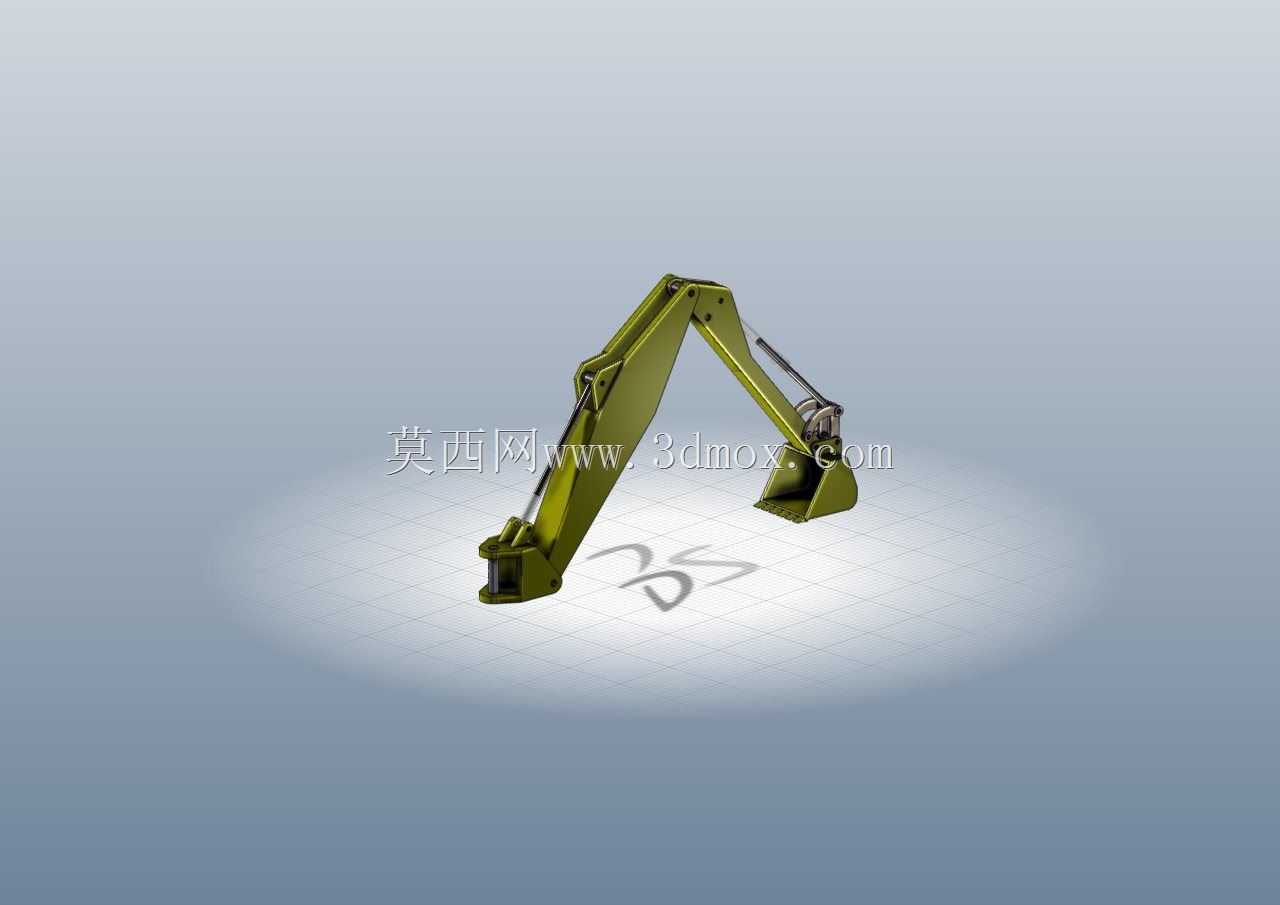

这套反铲装置采用经典的反铲六连杆铰接结构布局，整体由动臂、斗杆、挖斗、两组液压油缸、铰接销轴、连杆摇臂机构共同组成，动臂采用整体式弯板焊接箱型结构，截面为变截面设计，在铰接受力集中区域做了加厚补强处理，可有效承受挖掘作业时的偏载与冲击载荷，避免长期重载作业出现结构开裂变形问题。斗杆同样采用箱型焊接结构，与动臂、斗杆油缸、摇臂连杆机构通过高强度销轴铰接，可绕动臂前端铰接点实现大角度回转，配合动臂的举升动作可覆盖更大的作业半径范围。

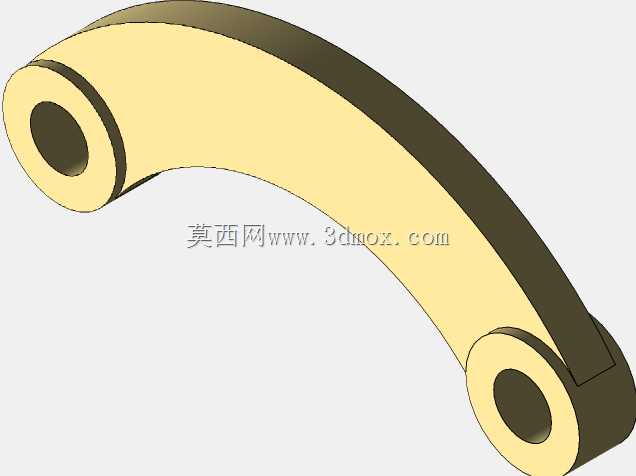

设计过程中优先考虑了作业范围与挖掘力的匹配平衡，动臂举升油缸采用大缸径双作用液压油缸，可提供充足的举升推力，保证满载举升时的动作稳定性；斗杆油缸与铲斗油缸通过连杆摇臂机构传递推力，可在铲斗挖掘初始位置提供最大的挖掘破碎力，轻松切入硬质土层与风化岩层。各铰接点的位置经过运动学仿真优化，既保证了最大挖掘深度、最大挖掘半径与最大卸料高度满足常规施工需求，也避免了机构运动过程中出现干涉死点，保证各动作的流畅连贯。

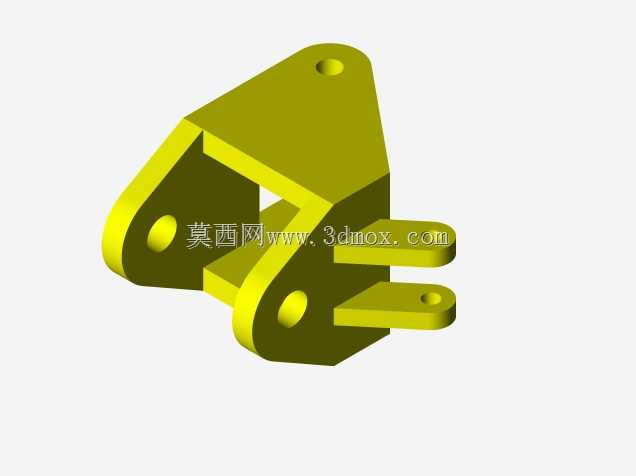

安装边界上，动臂根部的两个铰接支座孔位与同吨位级挖掘机的回转平台安装位完全匹配，液压油缸的进出油口采用行业通用的标准接口尺寸，可直接对接主机的液压管路系统，无需额外改装即可完成装配。整体结构的外形轮廓在收拢状态下不会超出主机的机身宽度与运输高度限制，满足工地转场运输的尺寸要求，各铰接销轴采用标准化直径设计，日常维护时的销轴更换、衬套润滑都可适配通用维修配件，降低后期运维成本。作业过程中，通过动臂升降、斗杆收放、铲斗转动的复合动作配合，可完成精准的挖掘、提升、回转卸料全流程作业，动作响应速度快，挖掘力传递效率高，可有效提升单台班的土方作业效率。
