NEMA17步进电机配套软木塞散热组件

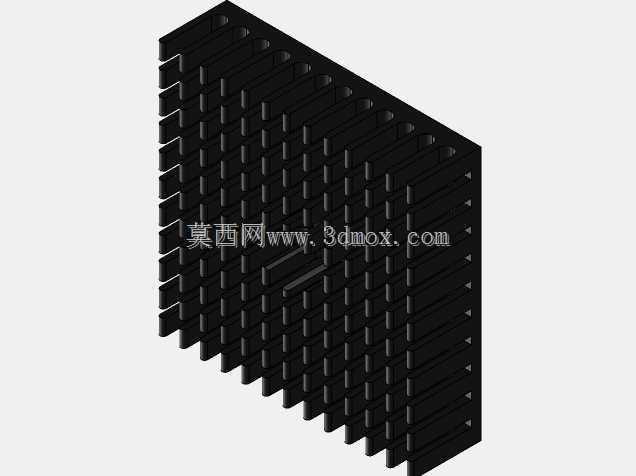

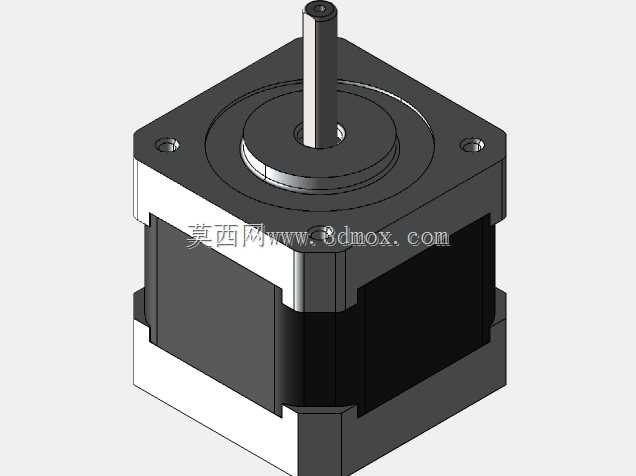

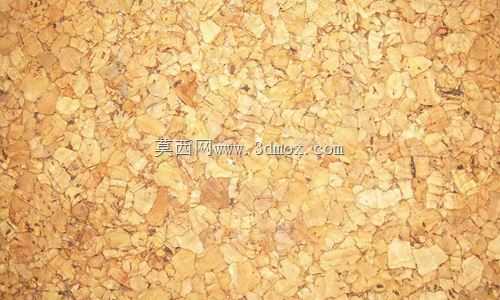

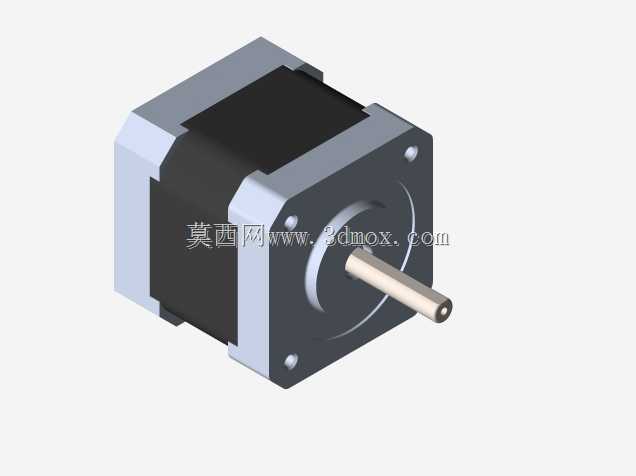

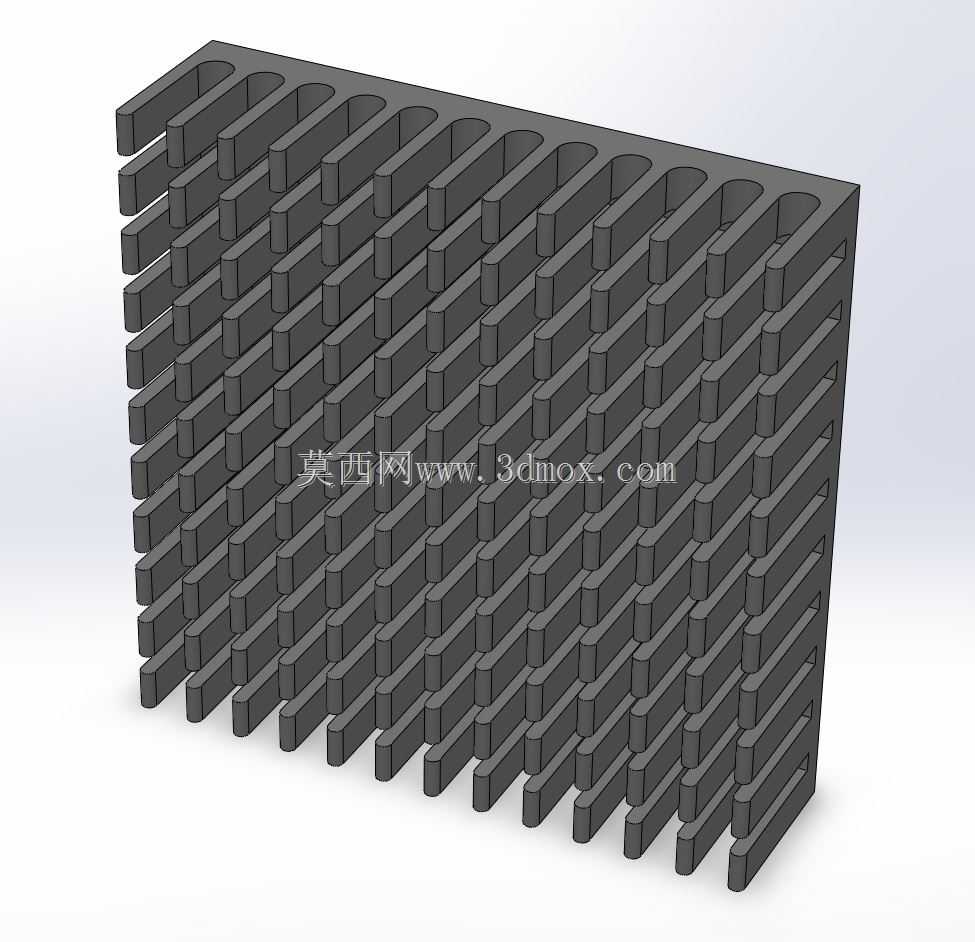

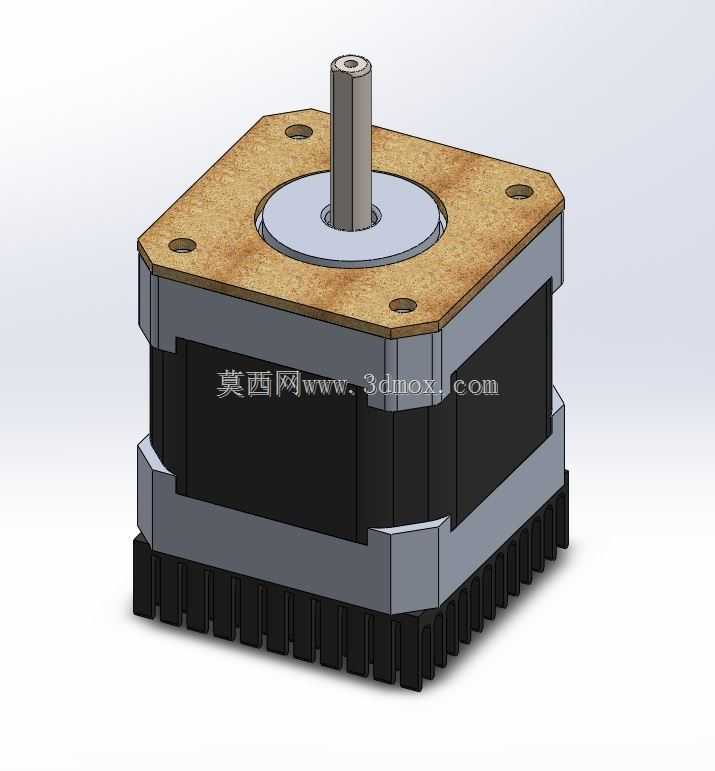

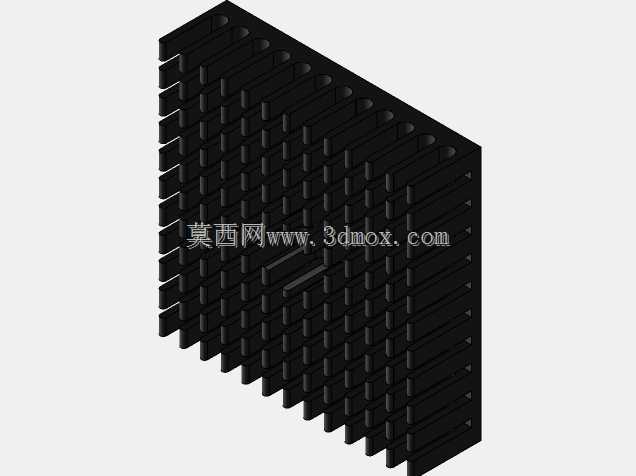

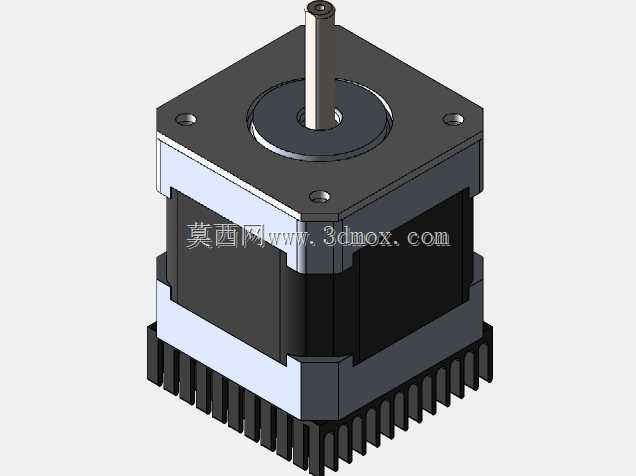

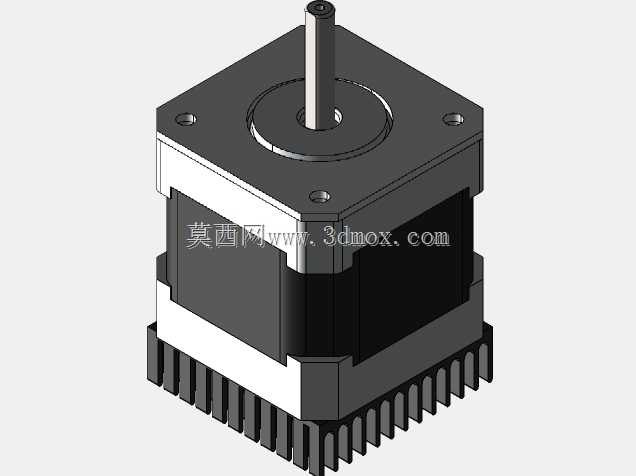

这套组件是面向桌面级FDM3D打印机运动轴驱动系统开发的配套功能部件，核心围绕NEMA17规格步进电机的长时间稳定运行需求设计，可直接适配市面上绝大多数采用42系列步进电机作为驱动源的桌面3D打印设备，覆盖X/Y/Z轴以及挤出机端的电机安装使用场景。在实际打印作业中，步进电机长时间持续运行会产生持续积热，当电机本体温度过高时，会直接导致绕组电阻升高、输出扭矩下降，严重时会出现丢步、层纹错乱、打印尺寸偏移等问题，同时电机运行产生的微幅振动会沿着安装支架传递到打印机架，引发共振纹，影响成型件表面质量，这套组件正是针对这两类常见痛点做的整合式设计。组件包含三个核心功能部分，分别是适配电机安装面的软木减振隔层、40毫米规格的铝制散热片以及可选配的轴流风扇安装位。软木塞隔层垫设在电机与安装支架的连接面之间，依靠软木材质自身的阻尼特性吸收电机运转产生的高频微振动，阻断振动向机架传递的路径，安装时需要注意控制安装螺丝的锁紧力度，避免软木被过度压缩失去减振弹性，同时预留足够的形变空间保证隔振效果。散热片采用密齿铝型材结构，通过导热粘接剂与电机尾端端面紧密贴合，能够快速将电机壳体的积热传导到散热鳍片上，搭配可选的40毫米轴流风扇时，建议采用吸风式风道设计，让气流从散热鳍片间穿过带走热量，同时部分气流可顺着电机壳体缝隙流过绕组区域，带走内部积热，大幅提升散热效率，避免电机过热退磁。安装边界上，散热片采用40x40毫米的标准方形尺寸，与NEMA17电机的端面安装孔位完全匹配，不会超出电机外轮廓干涉周边的同步轮、皮带等运动部件，软木隔层预先冲裁好对应安装孔位，安装时无需二次裁切，直接对齐孔位放置即可。在散热片粘接前，需要使用专用清洁剂擦拭电机端面和散热片粘接面，去除加工残留的油脂和污渍，保证粘接贴合度，同时要注意避免清洁剂渗入电机内部的轴承和绕组区域，防止损坏轴承密封件、腐蚀绕组绝缘层。这套组件将减振与散热功能整合为一体，无需额外改动原有设备的安装结构，直接替换原有安装方式即可完成升级，能够有效提升长时间打印作业下的电机运行稳定性，降低振动引发的打印瑕疵，延长电机的连续工作时长和使用寿命。
