16位WS2812环形LED发光组件结构设计

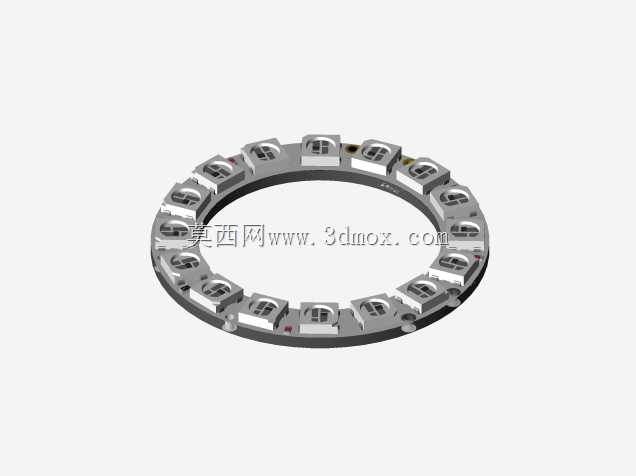

这款环形发光组件是针对小型智能设备、创意电子项目、装饰照明场景开发的集成式光源部件，核心采用16颗贴片式5050封装WS2812 LED灯珠沿环形基板均匀排布，整体为正圆环结构，中心预留大尺寸中空区域，可适配需要中心穿线、安装镜头或者避让其他结构件的使用场景，比如智能摄像头的补光环、桌面氛围灯、小型机器人的状态指示环、可穿戴创意设备的发光装饰件等，都能直接适配安装。从设计思路来看，这款组件采用单总线控制逻辑，整环仅需电源正、电源负、信号三根线缆即可完成所有灯珠的独立控制，大幅简化了接线复杂度，降低了主控端的IO口占用需求，哪怕是资源有限的微型控制器也能轻松驱动。每颗灯珠都内置了控制芯片与发光芯片，可独立实现256级亮度调节与全彩混光效果，用户可根据实际需求编程实现流水灯、呼吸灯、色彩循环、状态提示等多种发光效果，适配不同场景的功能需求。结构设计上，灯珠沿环向等角度均匀分布，相邻灯珠间距一致，保证发光时的视觉均匀度，避免出现局部亮暗差过大的问题；基板上预留了对称分布的固定安装孔，可通过螺丝快速固定在安装基座上，安装孔位沿环向对称布置，安装后受力均匀，不会出现偏斜问题；基板边缘做了圆弧过渡处理，没有尖锐棱角，避免安装过程中划伤线材或者操作人员。安装边界方面，整环外径适配小型设备的内部安装空间，中心中空直径足够容纳常规的M12规格镜头、接线端子等部件，基板厚度控制在薄型化范围内，不会占用过多的轴向安装空间，可嵌入到薄型壳体内部使用。电路走线沿基板环向隐藏布置，在灯珠间隙处完成走线连接，既保证了信号传输的稳定性，又不会额外增加环体的整体尺寸，焊盘位置做了加宽处理，提升接线后的连接强度，避免拉扯线材时出现焊盘脱落的问题。实际使用中，这款组件可直接通过杜邦线连接到常用的微型控制器接口，不需要额外搭建复杂的驱动电路，供电电压适配常规低压直流供电场景，使用安全可靠，既可以作为电子爱好者DIY项目的功能部件，也可以集成到量产的小型智能硬件产品中作为状态指示或者装饰发光部件，环形的发光形态相比直条状灯板能提供360度环绕的发光效果，在需要环形指示或者均匀环绕补光的场景下有着不可替代的优势。
