一体化框架式立方星结构组件设计

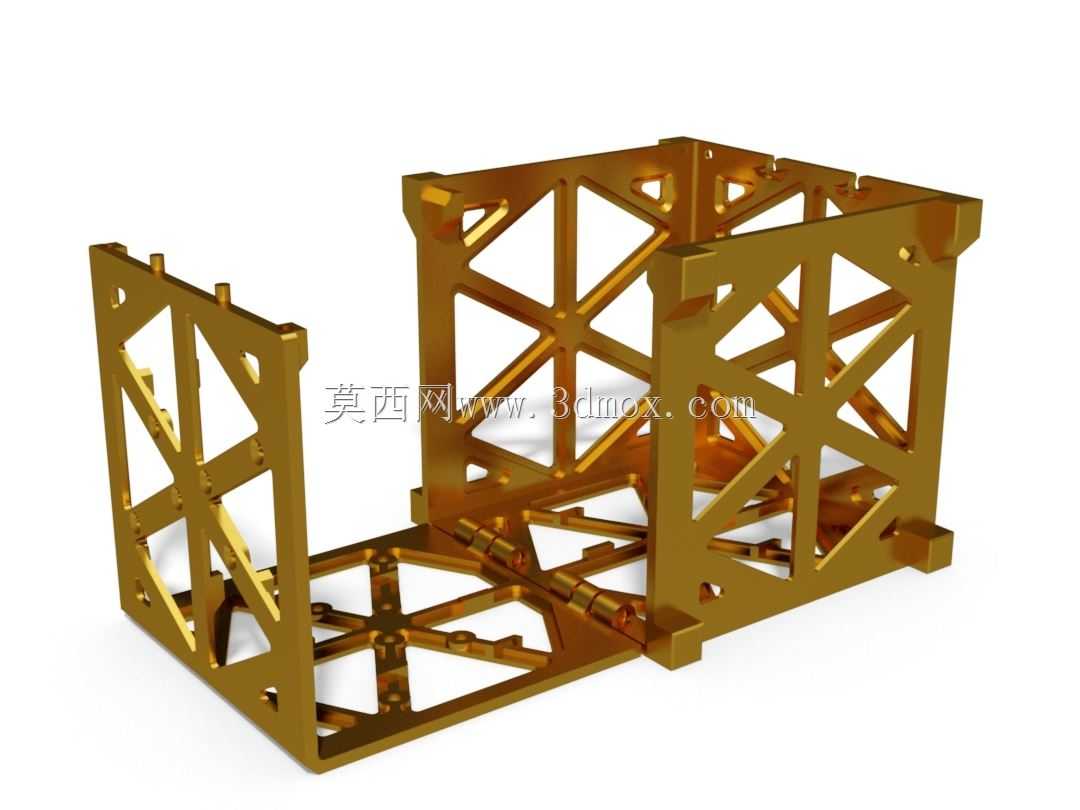

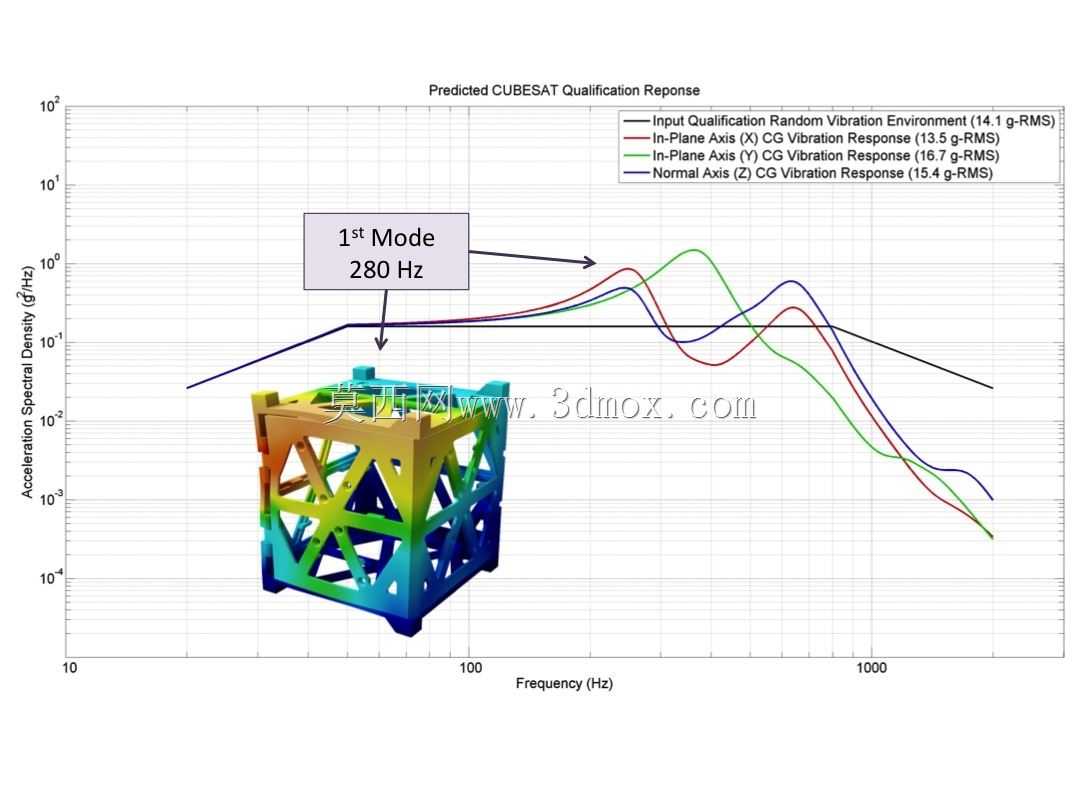

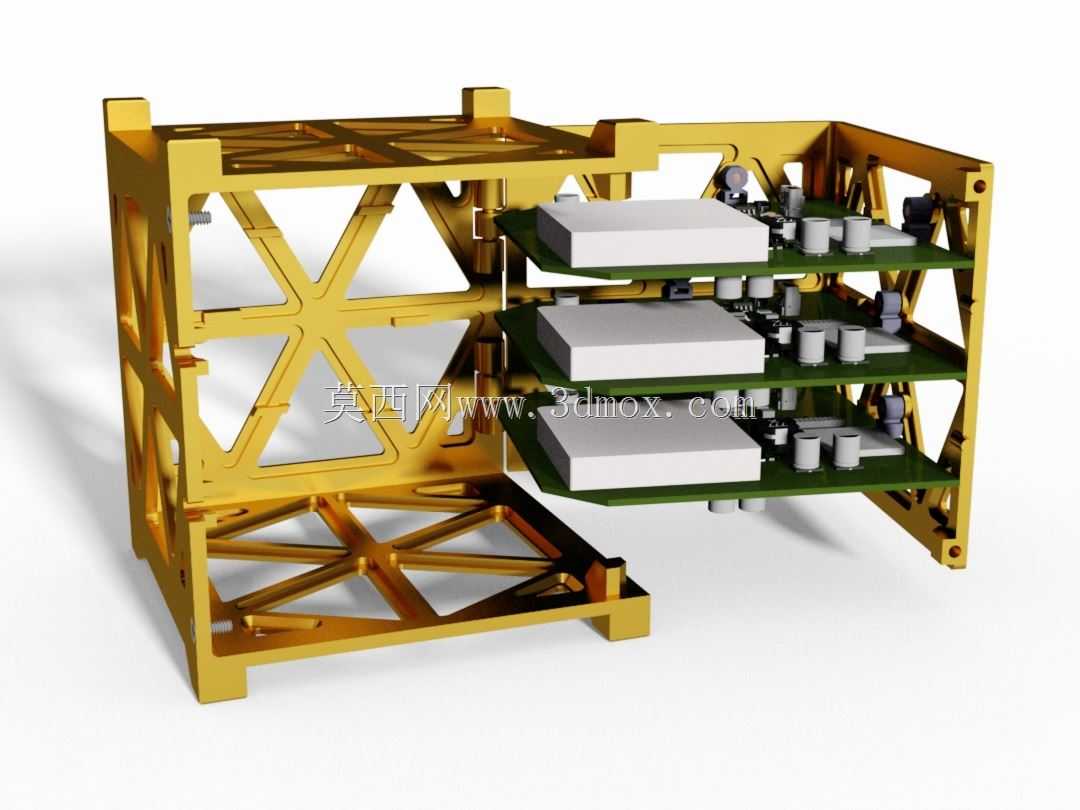

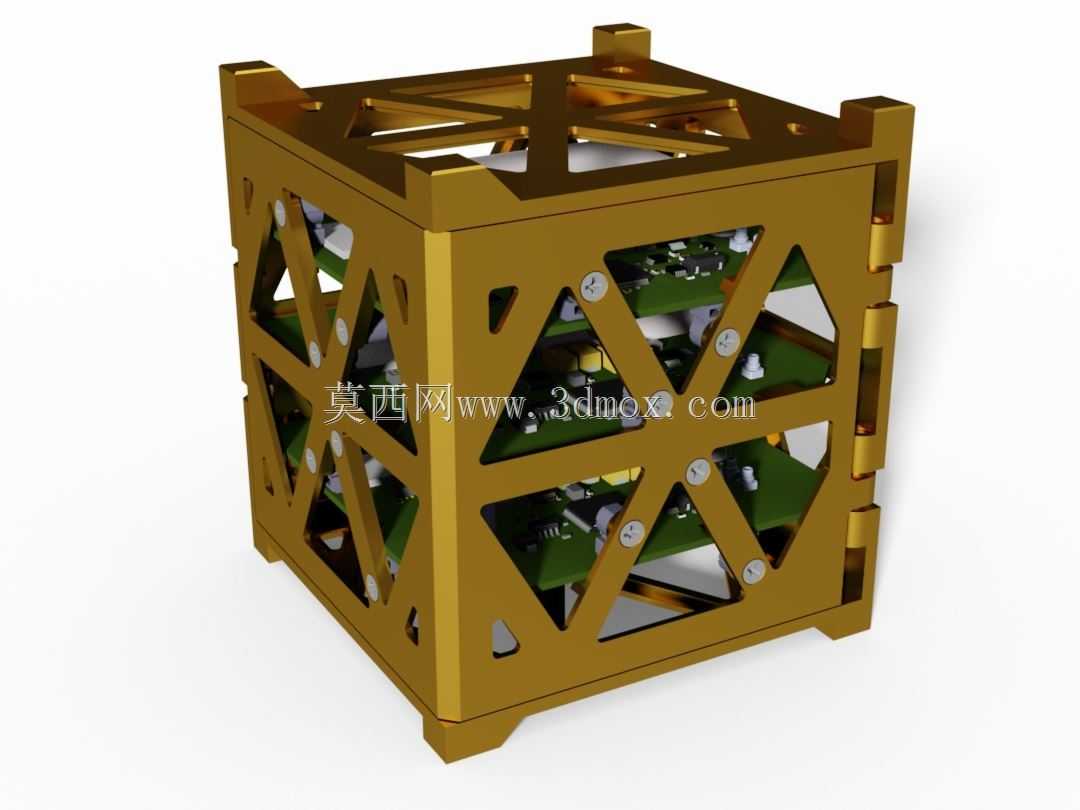

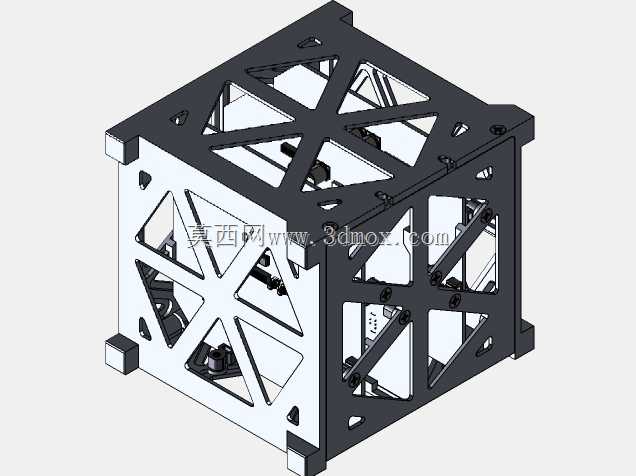

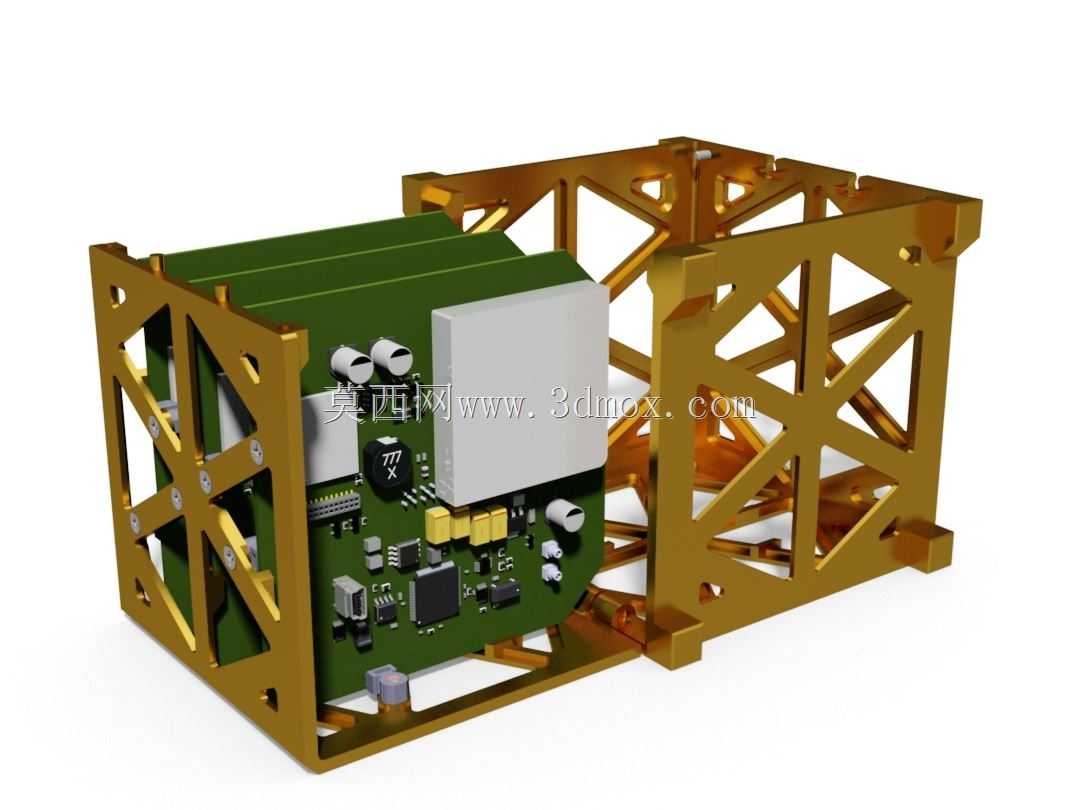

该结构组件面向微纳航天发射任务场景设计，适配1U规格立方星的搭载需求，可作为高校航天科研载荷、商业微纳卫星的主体承载结构，适配运载火箭搭载发射、近地轨道在轨运行的全流程工况，能够在发射阶段承受随机振动、冲击过载，在轨阶段维持内部电子器件的安装精度与结构稳定性，为星载测控板卡、电源模块、传感组件提供可靠的安装承载空间。结构采用一体式带肋等网格桁架设计，外部为镂空承力框架，内部预留标准化电子器件安装位，框架侧边设置可快拆的铰链检修门，无需完全拆解框架即可完成内部板卡的调试、检修与元器件更换，检修门通过卡扣连接与标准紧固件双重固定，在发射强振动工况下不会出现松脱移位，同时框架上集成了加肋同轴安装架结构，可直接固定星载天线、姿控组件等外伸载荷，无需额外设计转接支架。设计阶段充分考虑增材制造的工艺特性，采用等网格Isogrid结构形式，在降低整体材料用量、压缩结构自重的同时，保留了足够的结构刚度与强度，避免传统实心结构冗余重量带来的发射载荷浪费；框架内部的安装位做了统一的边界规划，所有PCB板卡、功能模块均按照标准立方星的安装间距排布，预留了走线槽与接插件避让空间，不会出现元器件干涉、布线挤压的问题。材料选用玻璃纤维增强聚醚酰亚胺材质，该材质在高低温交变环境下性能稳定，具备优异的比强度与长期耐热性，同时可通过导电纤维改性实现电磁屏蔽效果，降低星载电子器件之间的电磁干扰，满足航天元器件使用的排气、阻燃相关要求。结构整体外轮廓严格遵循立方星设计规范的尺寸边界，可直接适配标准立方星的分离机构与搭载舱位，无需额外做适配修改；结构设计阶段通过随机振动环境下的阻尼特性优化，相比传统金属框架可有效降低谐振放大效应，减少星载器件在发射阶段承受的振动载荷，降低整星的测试验证成本与结构失效风险，框架的镂空结构同时为星载器件提供了充足的散热通道，在轨运行时可通过镂空区域快速将器件工作产生的热量辐射到外部空间，避免局部积温影响电子器件工作寿命。
