标准化1U立方星框架结构设计方案

本次设计的1U规格立方体卫星框架，是面向微纳航天领域的标准化承载结构，核心适配高校航天科研、商业航天初创团队的低成本卫星研发需求，可作为皮卫星的核心承载基体，搭载星载计算机、通信模块、姿控组件、能源板等各类星载设备，完成空间在轨试验、对地观测、业余无线电通信等各类空间任务，是当前微纳卫星领域应用最广泛的标准化结构形式。

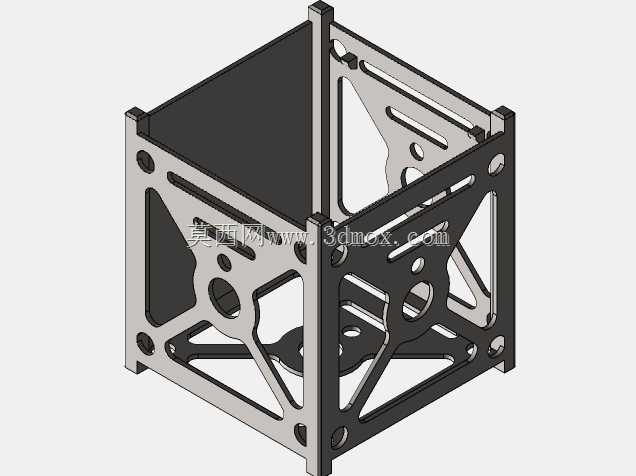

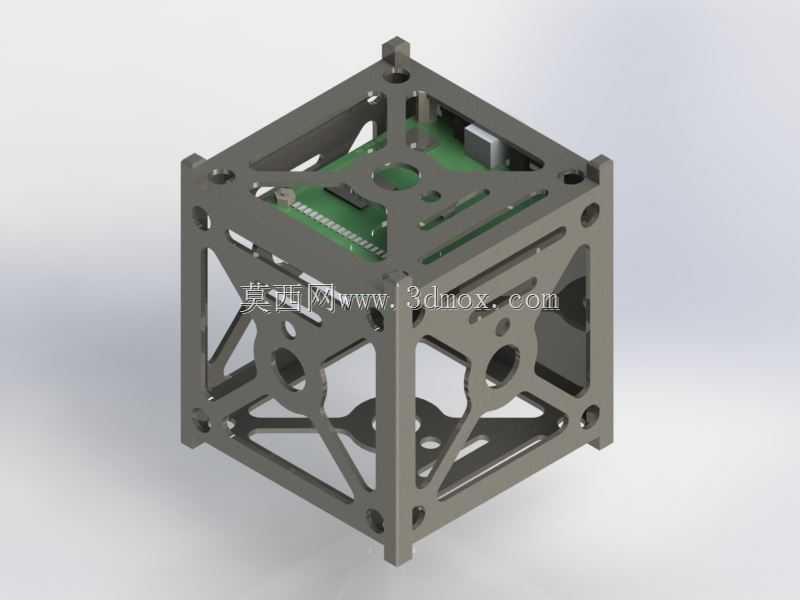

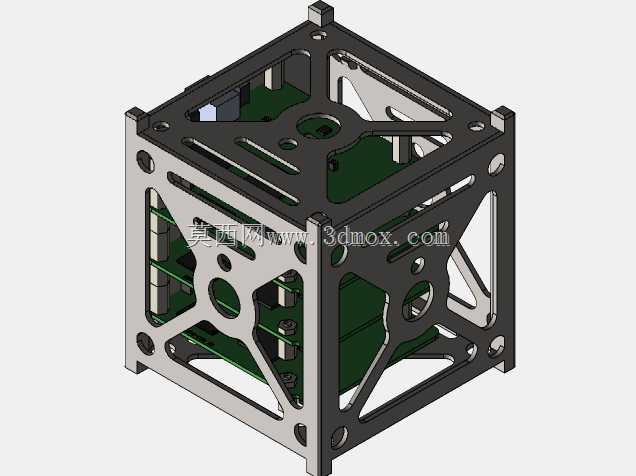

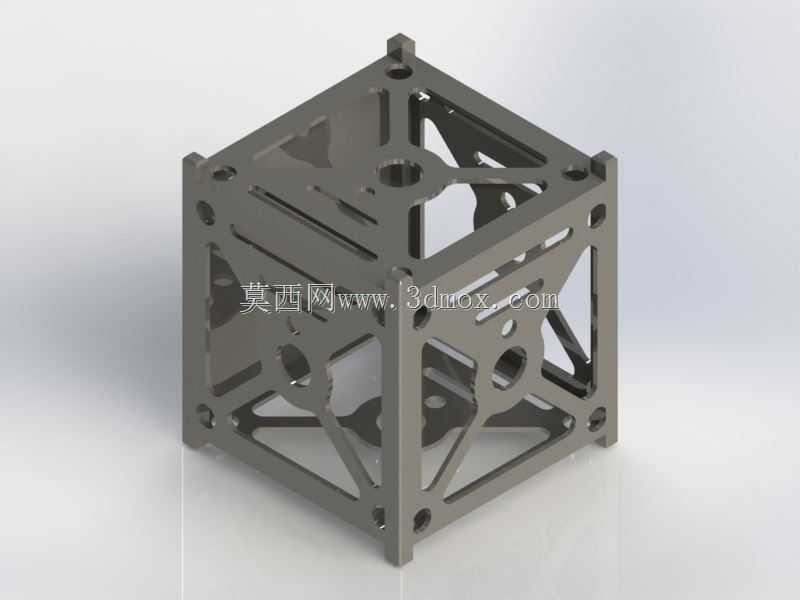

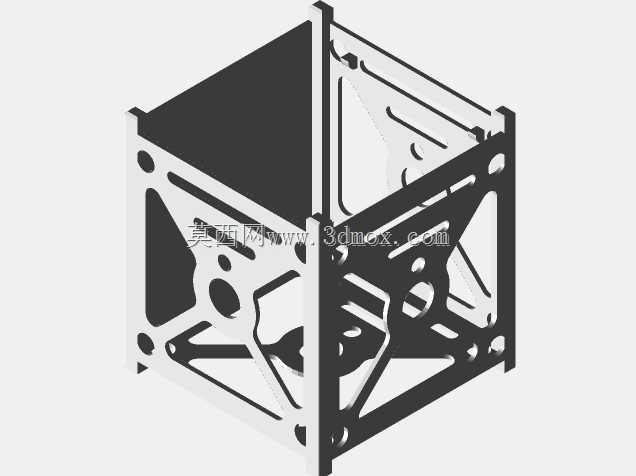

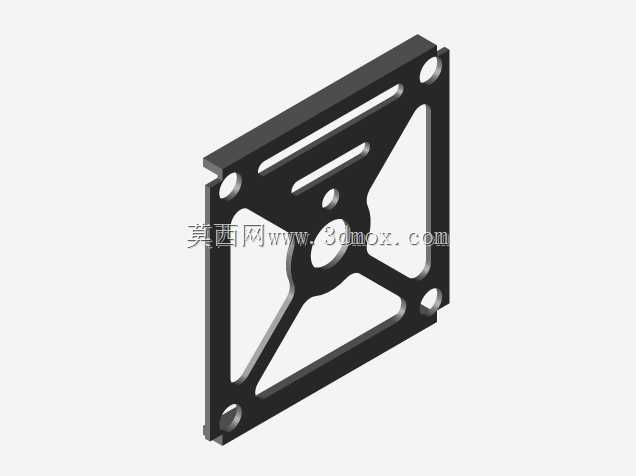

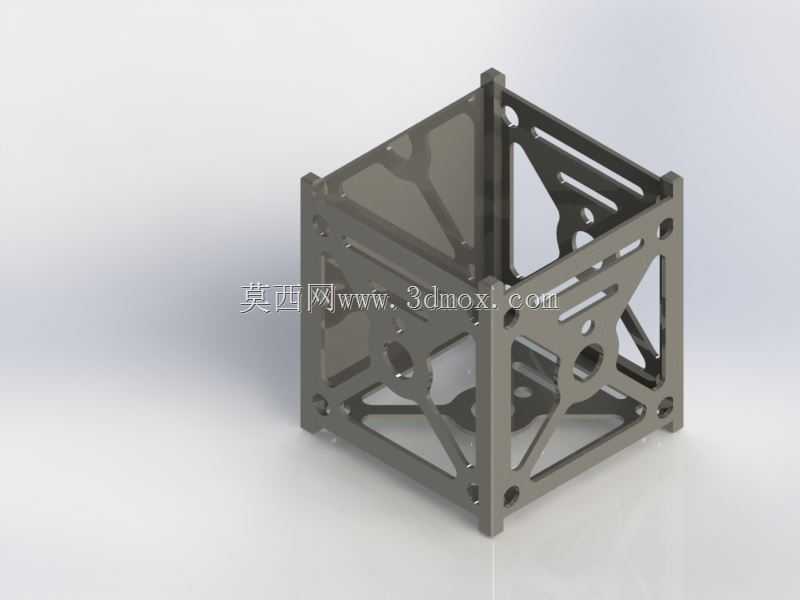

该框架严格遵循立方星通用设计规范，外形采用10cm×10cm×10cm的正立方体构型，整星装配完成后总质量可控制在1.33千克以内，完全匹配通用立方星部署器的安装边界，可直接适配主流的皮卫星弹射释放机构，无需额外做结构适配调整，大幅降低卫星研发阶段的结构适配成本，缩短研发周期。结构设计上采用镂空式桁架框架构型，主体框架采用高强度轻量化金属材质加工，在保证整体结构刚度、满足发射阶段力学承载要求的前提下，尽可能去除非承载区域的材料冗余，既实现了整体结构的轻量化，也为星载设备预留了充足的安装空间与走线通道，同时框架上预留的标准化安装孔位，可兼容各类通用星载设备的安装尺寸，支持不同功能模块的灵活组合装配。

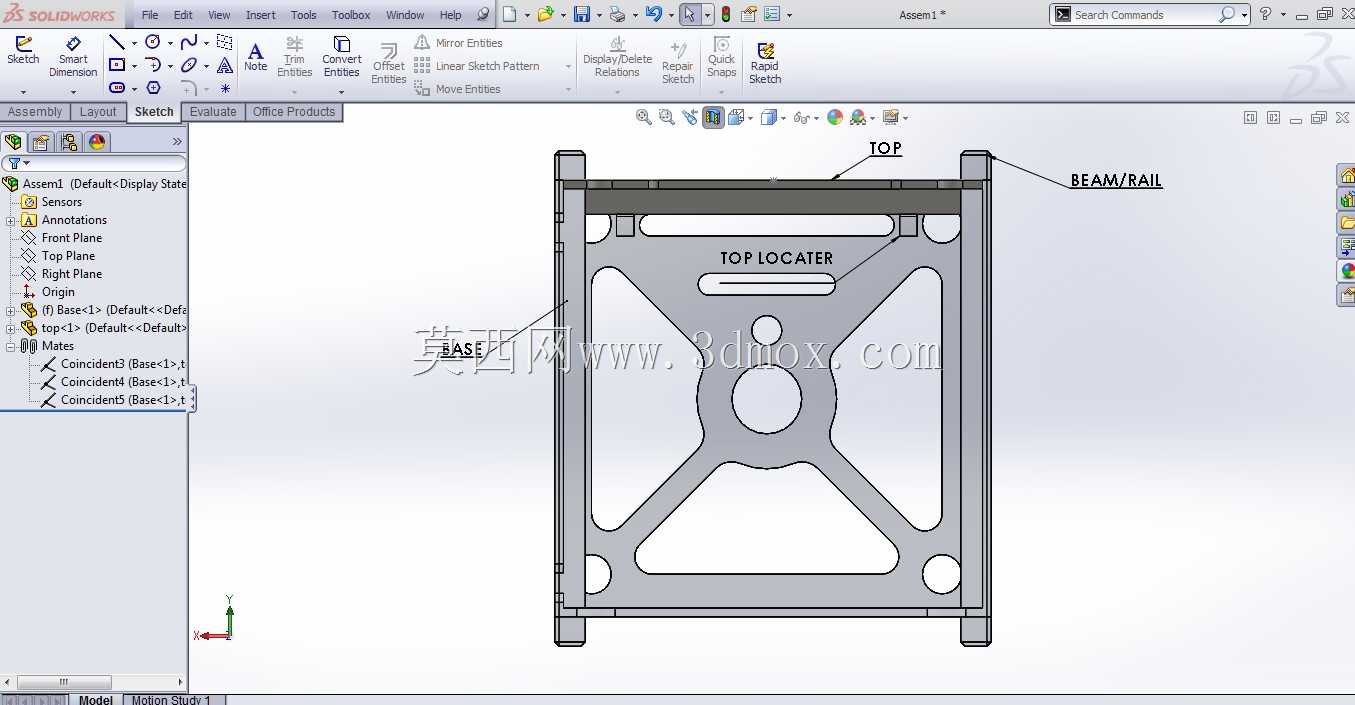

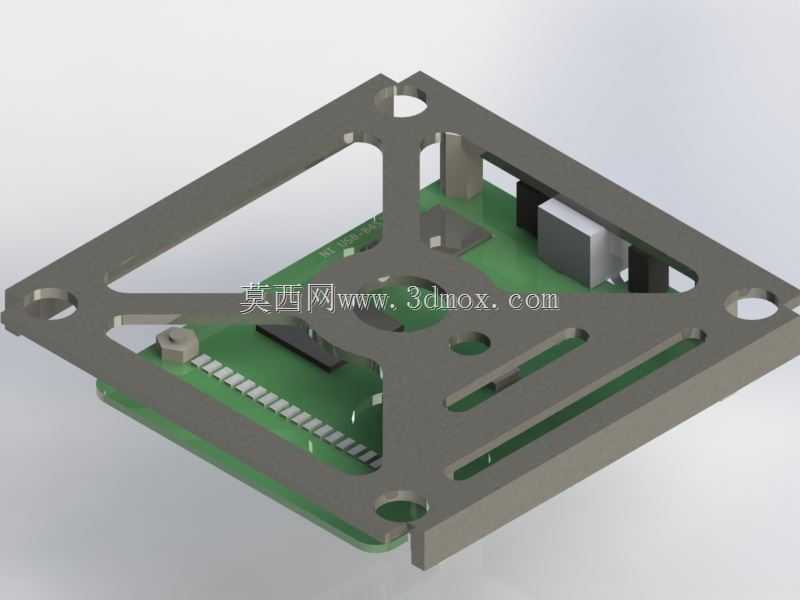

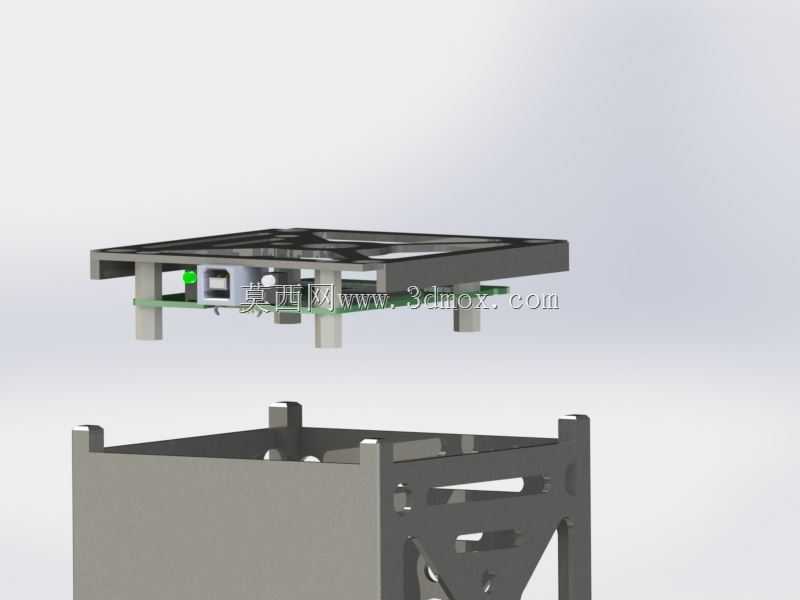

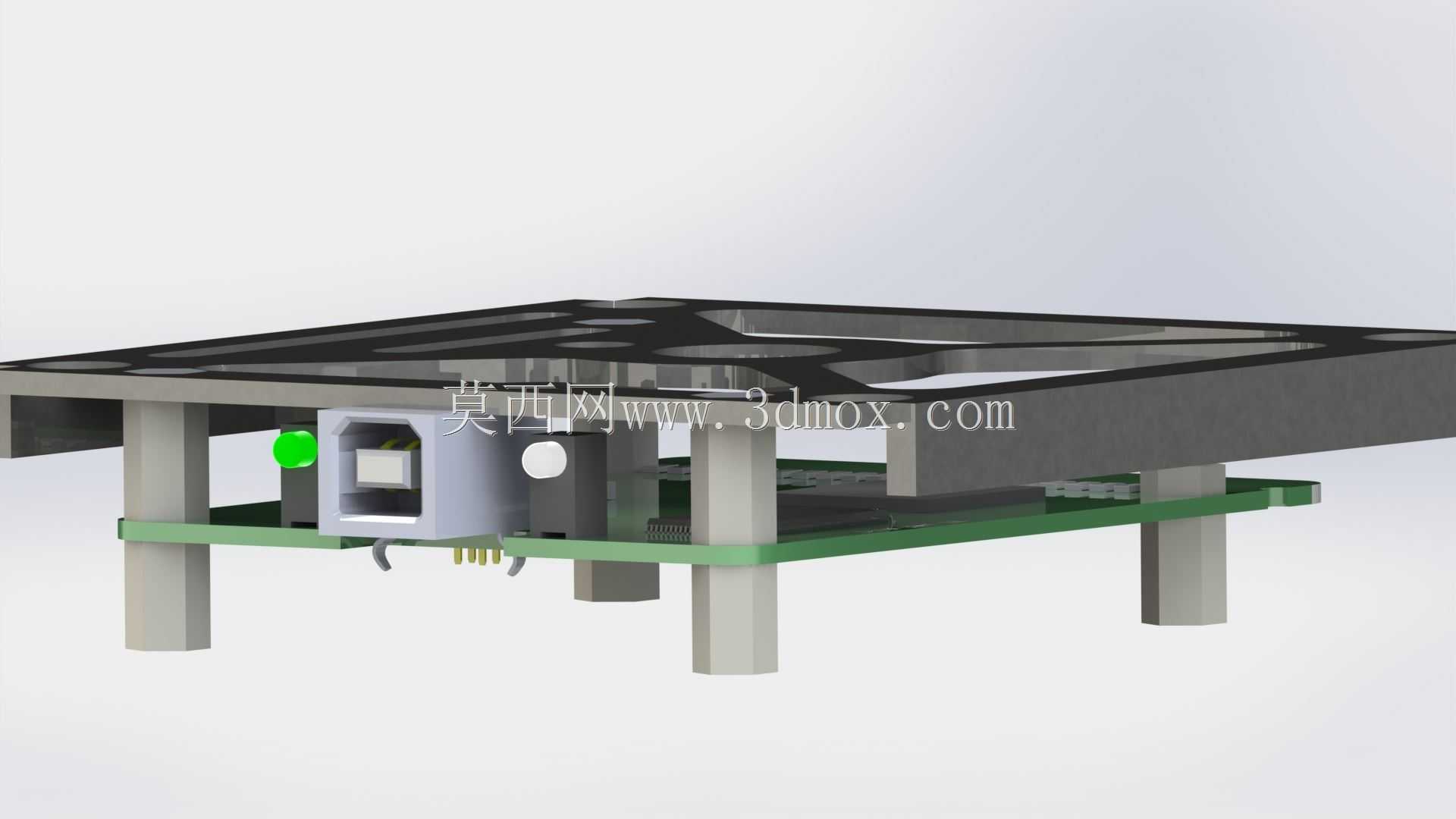

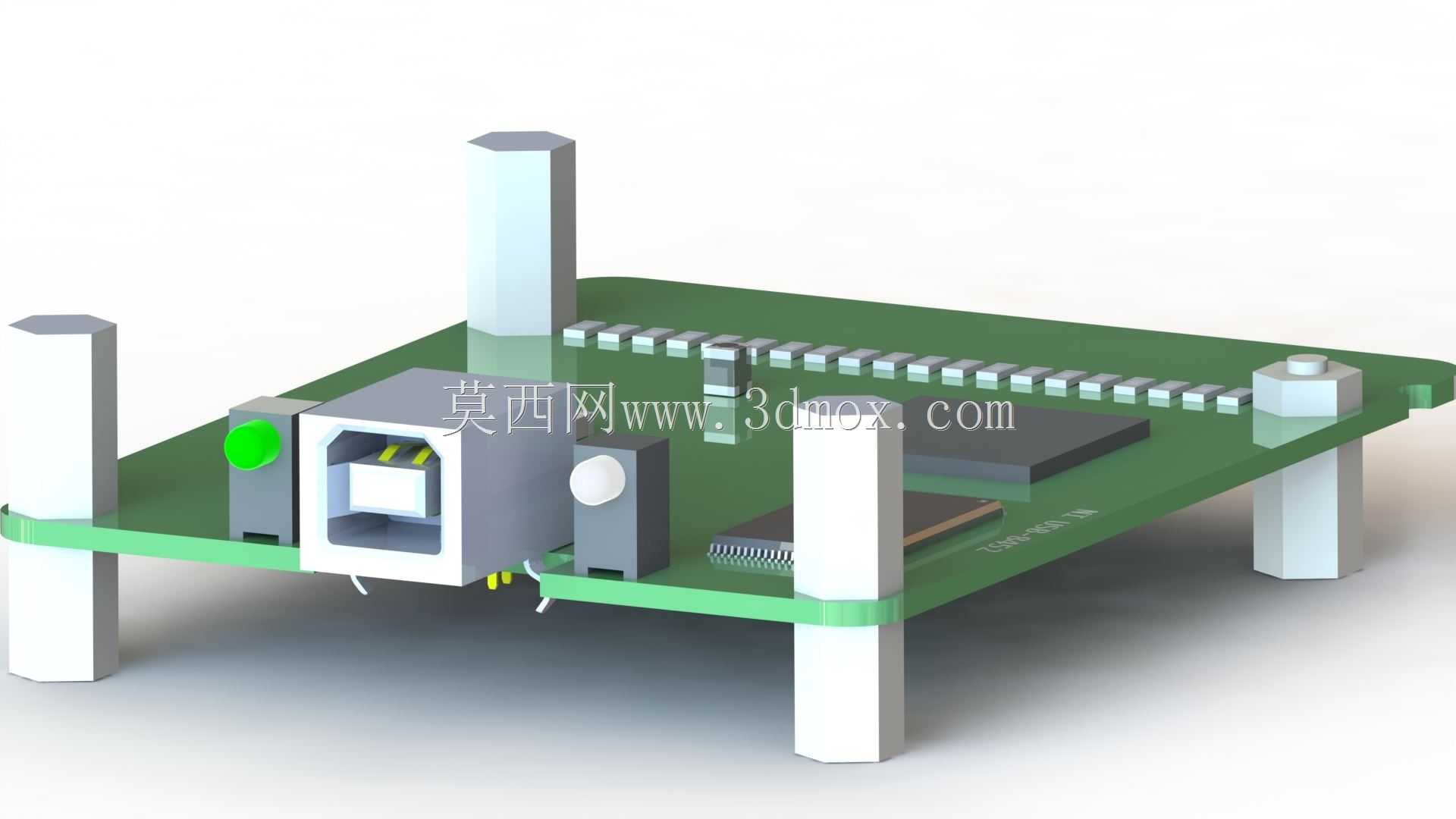

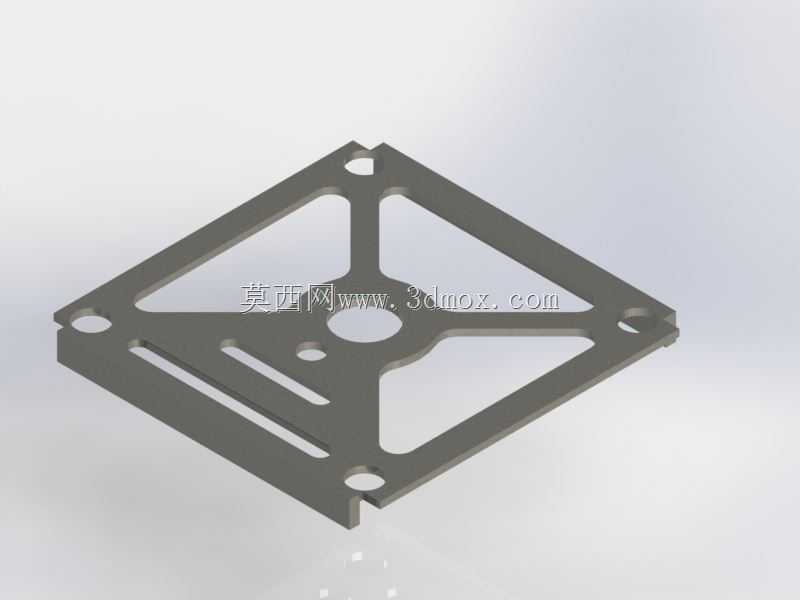

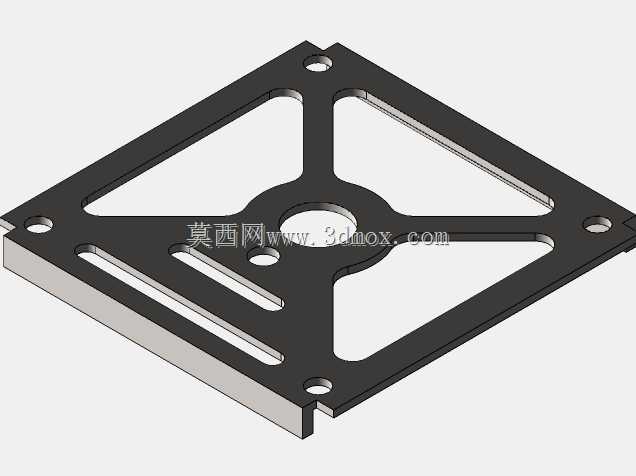

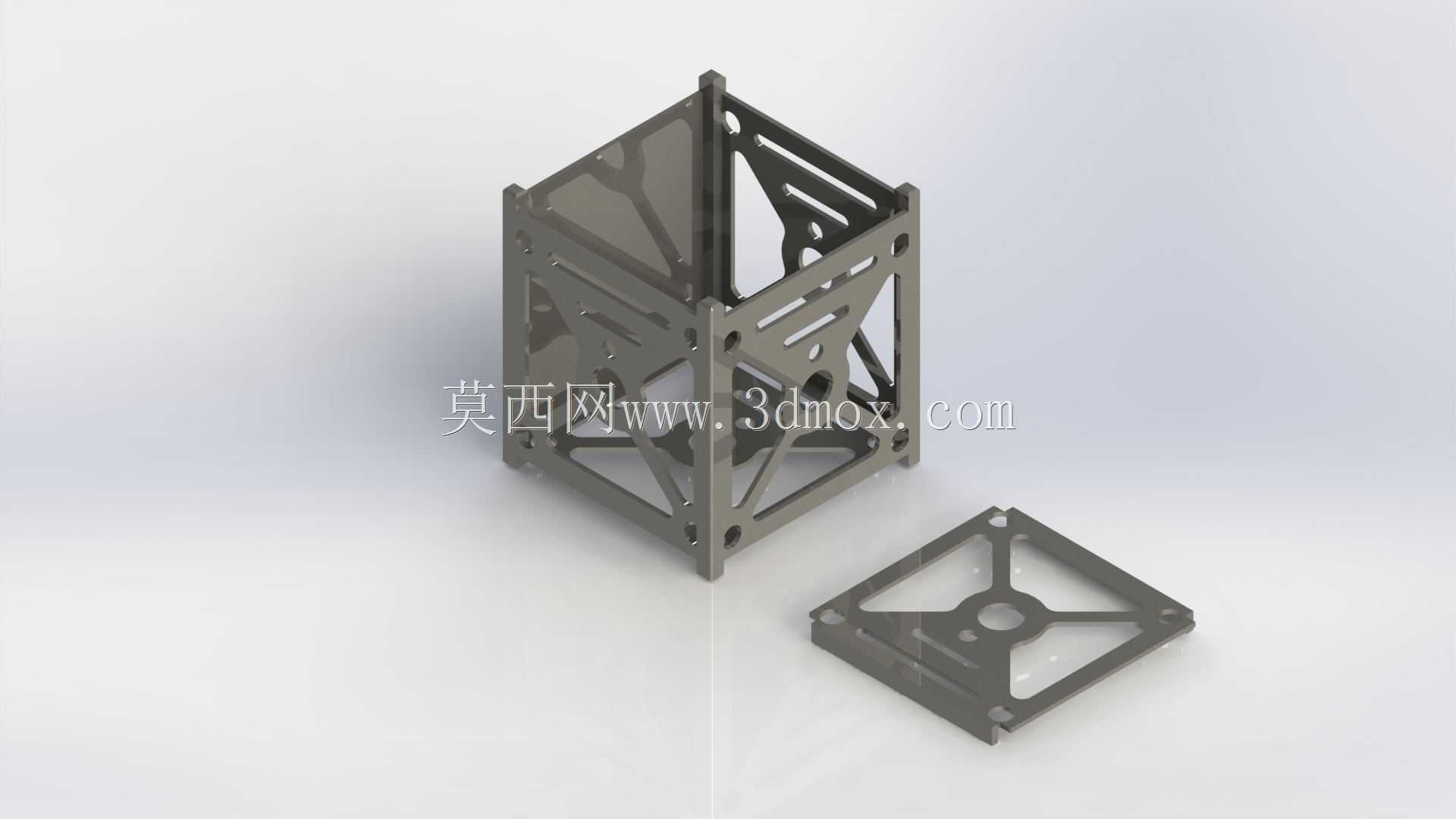

设计过程中将整体结构拆分为底座与顶部舱盖两个独立组件，顶部舱盖可直接扣合固定在底座上，装配流程简单便捷，无需复杂的专用工装即可完成整星的组装作业，同时该结构的拆分方式完全适配熔融沉积成型、光固化成型等主流3D打印工艺，研发阶段可直接通过3D打印快速制作结构样件，验证设备装配兼容性与结构合理性，有效降低前期研发的开模成本与样件制作周期。框架周身预留的通风格栅结构，可在地面测试阶段为星载电子设备提供良好的通风散热条件，避免设备长时间通电测试出现积热问题；框架的连接节点均做了加厚加强处理，可承受火箭发射阶段的高频振动与冲击载荷，保证星载设备在发射过程中不会出现结构松动、移位等问题，满足航天发射的力学环境要求。框架内部预留的设备安装位做了分层设计，可根据任务需求灵活调整各层板的安装位置，适配不同尺寸的功能模块，不管是搭载小型观测相机、还是通信转发器、空间环境探测传感器，都可以通过调整内部安装位实现快速适配，具备极强的任务通用性，可覆盖绝大多数1U立方星的研发使用需求。
