超薄迷你ITX便携式平板主机结构设计

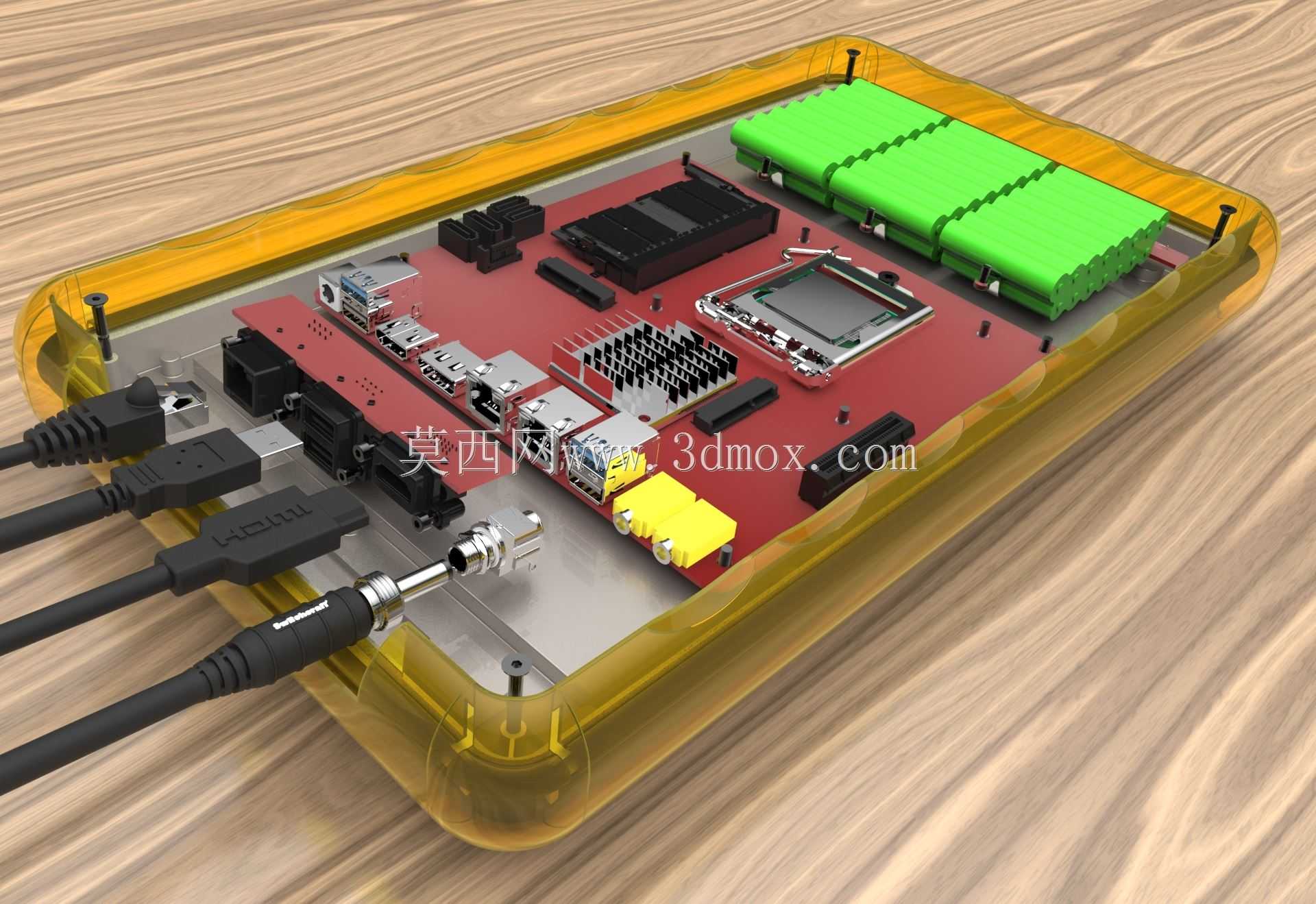

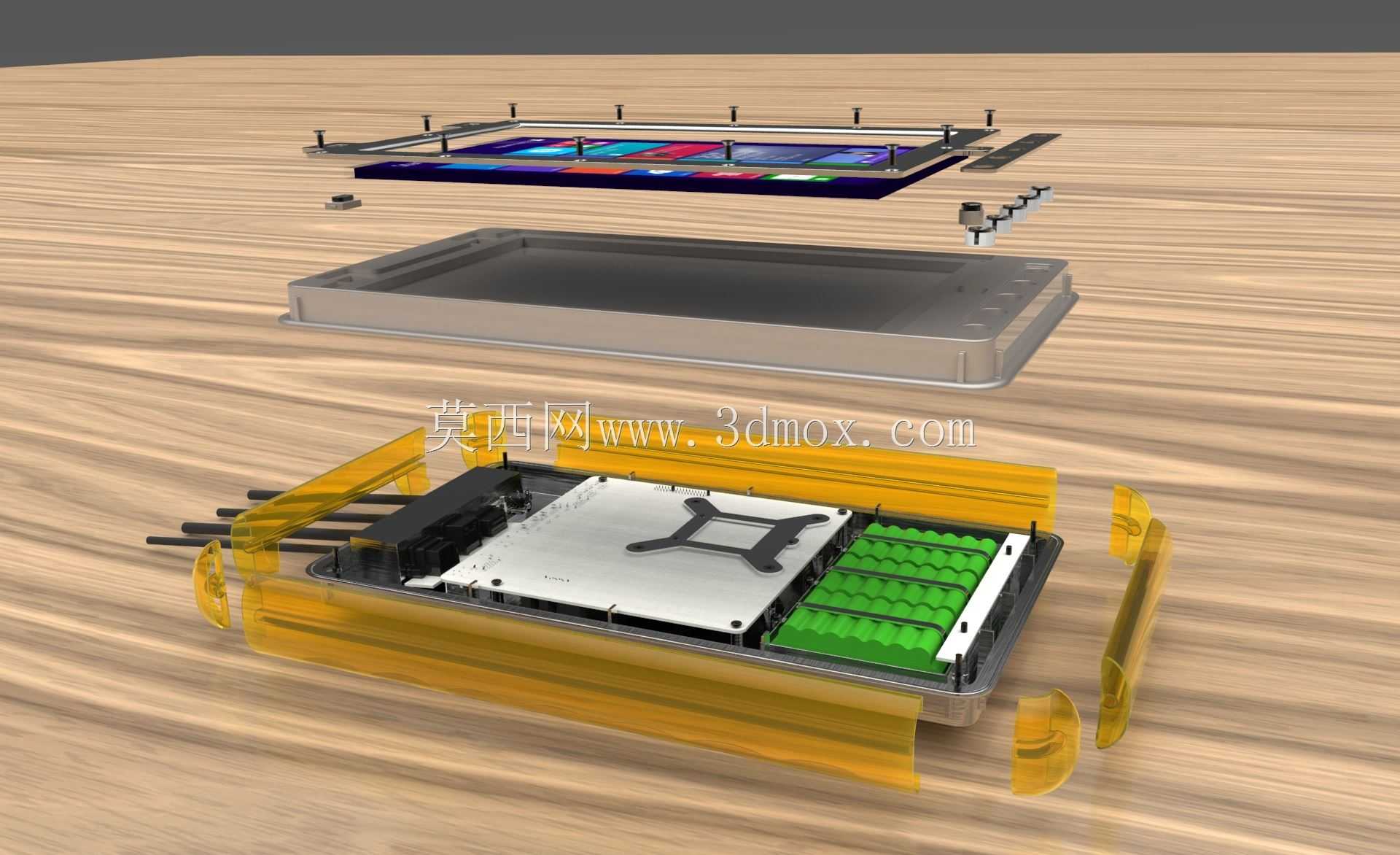

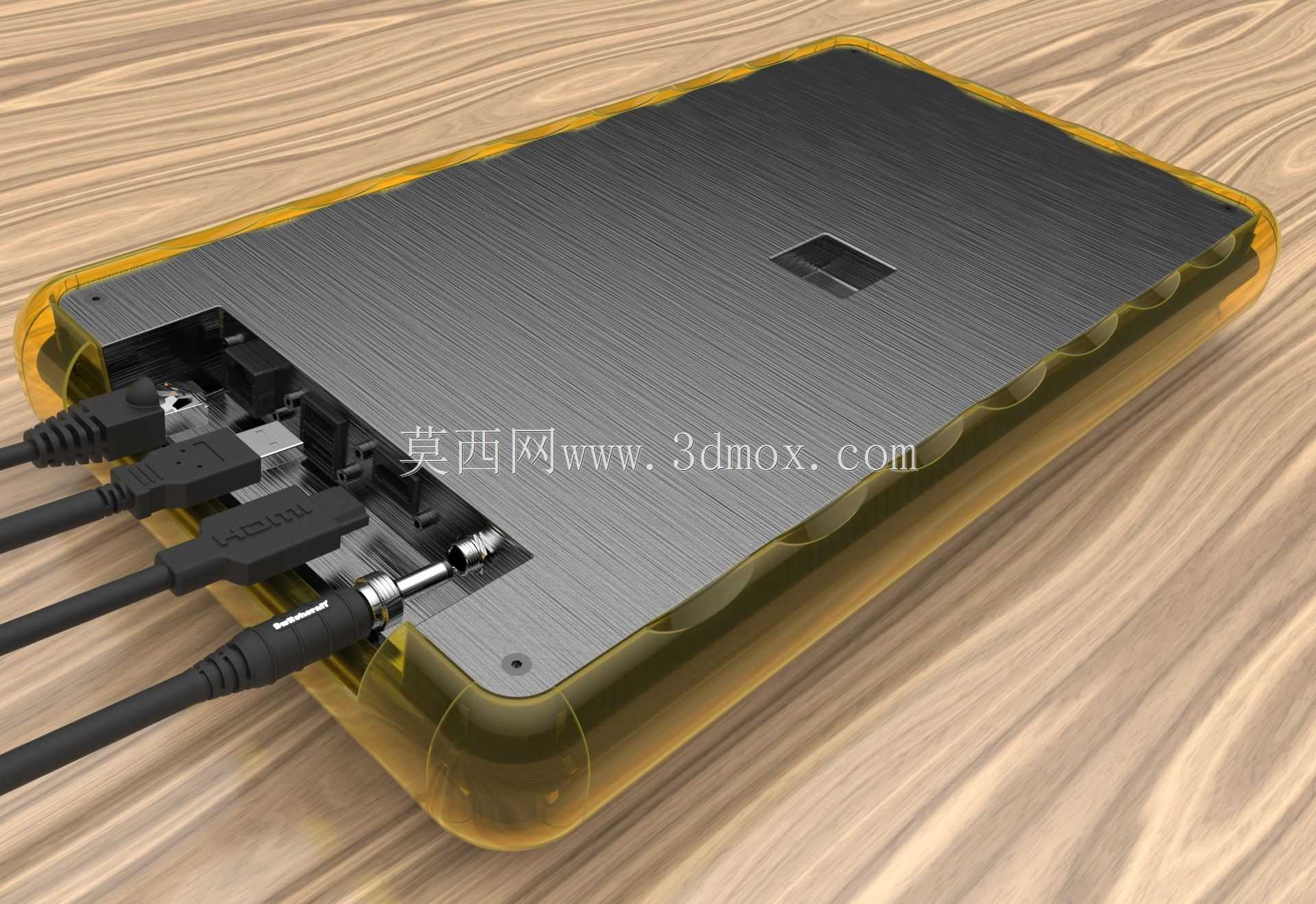

这款结构设计围绕纤薄ITX主板的空间特性展开，面向数码爱好者的便携计算需求打造，可适配日常移动办公、户外调试、嵌入式开发等多场景使用，兼顾紧凑体积与完整的桌面级计算能力。设计过程中优先统一主板接口的排布位置，所有外接端口集中布置在壳体单侧，既简化了外壳的开模与密封结构，也让外接线缆的插拔操作更顺手，避免多方向走线带来的收纳困扰。壳体采用半透明高强度工程材质打造，边缘做圆弧过渡处理，既可以直观展示内部硬件排布，也能在跌落、磕碰时吸收冲击力，保护内部主板与元件不受损坏。接口位置专门设计了边缘保护结构，搭配防水密封连接器，可实现日常泼溅、扬尘环境下的防护能力，无需额外购置保护套即可应对多数户外使用场景。内部预留了完整的电池安装空间，采用多块锂电芯并排排布的方案，在控制整体厚度的前提下尽可能提升续航能力，同时预留了电池扩容的空间边界，方便用户根据自身需求调整电池配置。散热结构采用壳体整体导热的方案，将主板发热元件的热量通过导热介质传导至外壳整体散出，同时在壳体底部预留了风扇加装位，当搭载高功耗处理器时可加装超薄风扇形成主动散热风道，满足高负载运行的散热需求。结构支持多款主流ITX主板的安装适配，涵盖不同功耗等级的处理器配置，用户可根据性能需求选择对应主板，无需修改壳体主体结构即可完成组装。内部还设计了免工具卡扣固定结构，主板、存储、电池等部件均可通过卡扣快速拆装，无需额外螺丝即可完成硬件更换与升级，磁性按钮的设计既保证了壳体外观的整体性，也避免了传统按键进灰、卡滞的问题。所有外接接口均采用标准工业级防水连接器，音频、视频、数据接口均做了密封处理，搭配防风防雨的扬声器开孔设计，可在小雨、多尘的户外环境下稳定使用，拓展了设备的适用场景范围。整体结构充分考虑3D打印的制作工艺，所有壁厚、支撑结构均适配主流桌面级3D打印机的加工能力，爱好者可自行打印壳体完成组装，大幅降低了定制便携主机的制作门槛。
