船舶舷侧带左舷灯密封舷窗结构设计

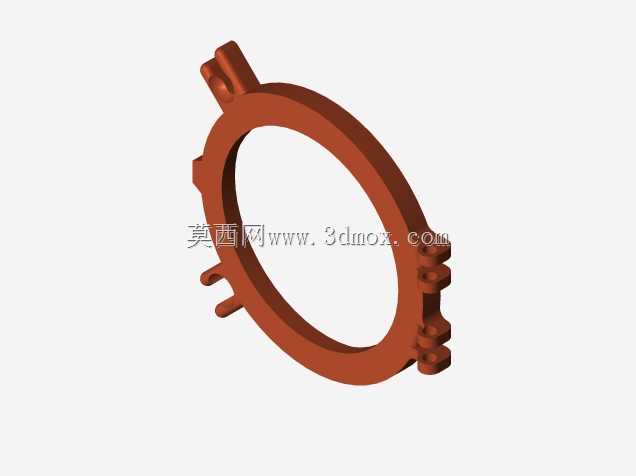

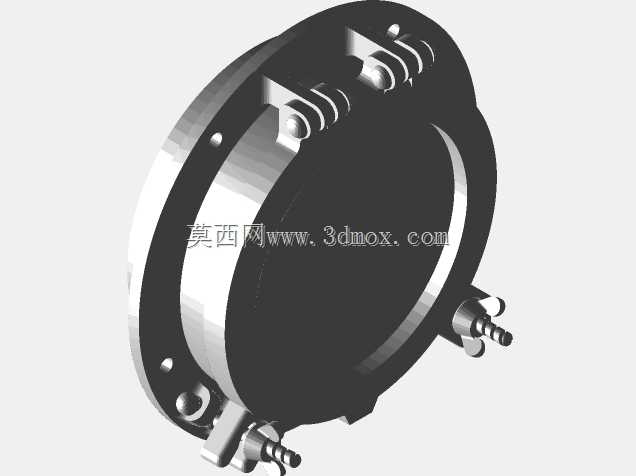

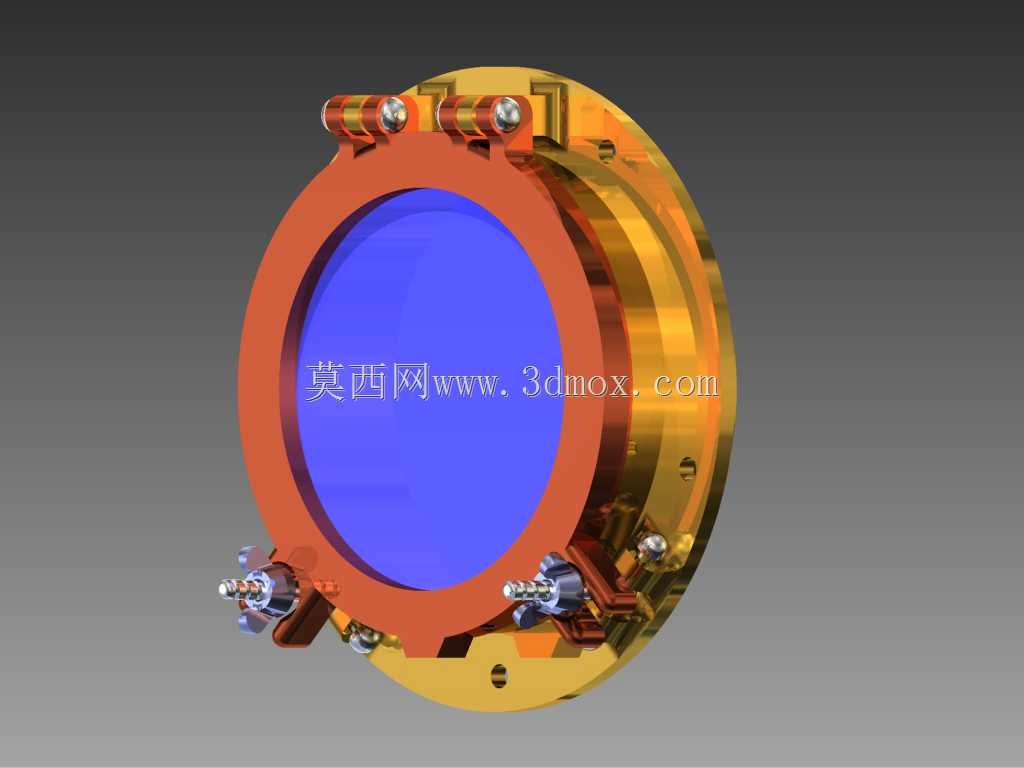

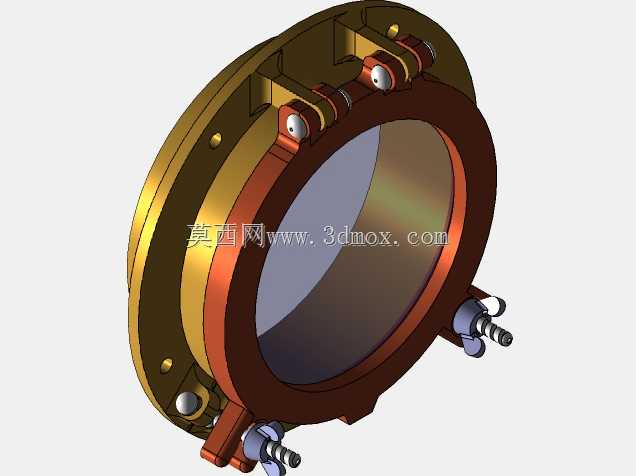

该结构为船舶舷侧集成式窗体部件，主要应用于各类内河、近海作业船舶以及中小型休闲船舶的舷侧舱壁位置，同时兼顾舷窗采光观察与左舷航行标识灯的安装承载功能，替代传统分体式舷窗与舷灯的独立安装方案，减少舷侧开孔数量，提升舱壁整体密封性能与结构完整性。在实际航行场景中，该部件一方面为舱内人员提供清晰的舷外观察视野，抵御航行过程中的风浪冲击、海水腐蚀，另一方面集成的左舷灯可在夜间、雾天等低能见度航行条件下发出规定的红色标识光，明确船舶左舷方位，为会船、避让操作提供清晰的方位参照，满足内河及近海航行的安全规范要求。从功能特性来看，该结构采用多层密封设计，窗体与舱壁连接法兰处设置多道耐海水腐蚀的密封胶圈，配合周向均匀分布的快锁式压紧手柄，可实现窗体的快速启闭与可靠压紧，在关闭状态下可抵御一定深度的短时海水倒灌，同时具备良好的隔音、隔热效果，减少舱外航行噪音与温度变化对舱内环境的影响；集成的灯组安装位采用独立密封腔设计，将灯组电路与窗体观察腔、外部环境完全隔离，避免海水渗入导致电路短路，灯组外侧设置高强度透明保护罩，可抵御航行中飞溅的杂物、海浪冲击，保障灯组长期稳定工作。设计过程中，首先以船舶舷侧舱壁的曲面弧度为安装基准，将窗体底座的安装法兰面设计为与对应舱壁曲率匹配的弧形贴合面，减少安装时的密封填充量，降低渗漏风险；其次将左舷灯的安装位对称布置在窗体上沿两侧，既保证灯组的照射角度无遮挡，满足航行灯光的照射范围要求，又避免灯组结构遮挡观察视野，同时平衡窗体上部的重量分布，减少启闭操作时的力矩偏差；周向布置的压紧手柄采用偏心锁紧结构，操作时无需额外工具，单手即可完成锁紧与解锁动作，方便船员在紧急情况下快速开启舷窗通风或逃生，手柄材质选用耐海水腐蚀的铜合金与不锈钢组合结构，避免长期处于高盐高湿环境下出现锈蚀卡滞。在安装边界与尺寸适配方面，该结构的安装法兰预留了标准间距的螺栓安装孔，可适配常规中小型船舶舷侧预留的标准圆形开孔尺寸，窗体整体突出舷壁的厚度经过优化，既保证内部密封结构、灯组走线腔的布置空间，又避免突出过多增加航行风阻与靠泊时的碰撞风险；窗体的观察区域采用高强度钢化玻璃材质，透光率满足舱内采光要求，同时可承受常规航行中的水压冲击与杂物撞击，玻璃与窗框之间采用耐老化的密封胶条压合，长期使用不会出现胶条开裂、渗漏问题。整体结构在满足航行安全规范的前提下，整合了窗体与航行灯的双重功能，简化了舷侧安装工序，提升了部件的整体可靠性与维护便捷性，适配各类中小型船舶的舷侧安装需求。
