3D打印机加热成型热床组件结构设计

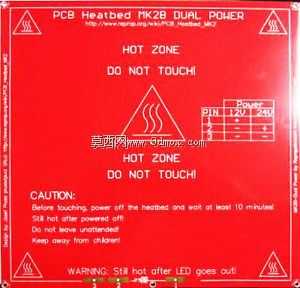

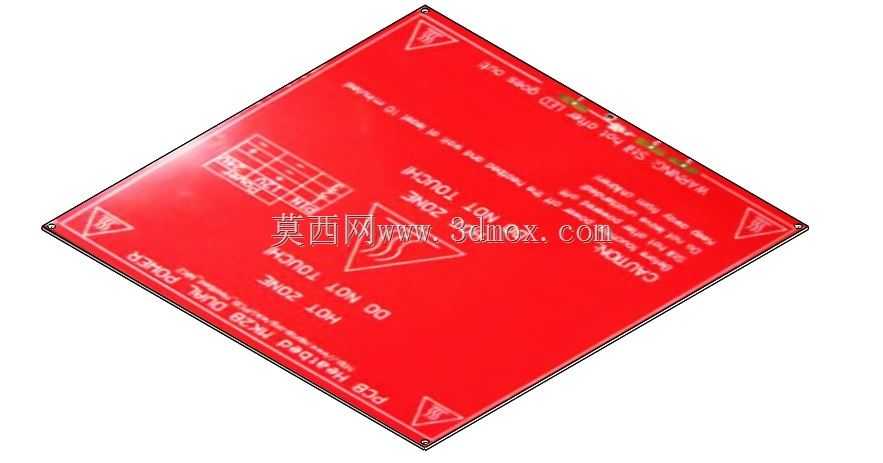

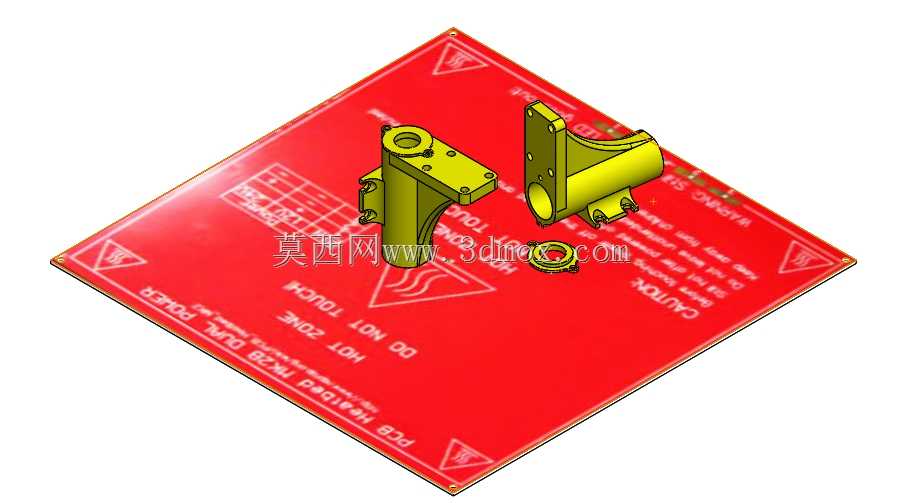

这款热床组件是熔融沉积成型类3D打印设备的核心成型承载部件，主要应用于桌面级、入门工业级FDM3D打印场景，承担打印过程中承载耗材、维持成型面温度、避免耗材冷却翘曲的核心作用，是保障打印件首层附着力、成型尺寸精度的关键结构。在实际打印作业中，PLA、ABS、PETG等常见热塑性耗材从喷嘴挤出后会快速冷却收缩，若成型平台温度不均或温度不足，耗材边缘会率先收缩翘起，导致打印件移位、层间剥离甚至打印失败，这款热床通过均匀的面状加热设计，能够将整个成型平面的温度稳定控制在耗材所需的玻璃化转变温度区间，让首层耗材挤出后可以平整贴合在平台表面，逐层堆叠过程中不会因温差产生内应力变形。从设计思路来看，这款热床采用PCB基板作为加热载体，基板表面蚀刻有均匀排布的加热线路，配合四角的安装定位孔，可以直接固定在3D打印机的Z轴升降平台支架上，配套的固定压块采用弧形过渡的轻量化结构设计，既能够通过螺栓锁紧将热床基板牢牢压合在支撑框架上，避免Z轴升降过程中产生平台晃动，又不会遮挡加热区域、影响平台温度均匀性，压块上预留的走线槽位可以方便加热线、热敏电阻测温线的规整排布，避免线路干涉Z轴运动轨迹。在安装边界与尺寸适配方面，这款热床采用正方形标准成型面设计，安装孔位间距匹配主流200mm、220mm成型尺寸的桌面级3D打印机铝型材框架，基板厚度控制在常规PCB热床的通用厚度区间，既保证加热过程中基板的平面度不会因热胀冷缩产生明显形变，又不会过度增加Z轴运动负载，配套的固定压块安装孔位兼容标准M3、M4螺栓规格，用户无需额外改造机架即可完成替换安装。热床表面印制的警示标识清晰标注了高温警示、禁止触碰等提示内容，避免设备调试过程中操作人员误触高温表面造成烫伤，加热线路的排布经过阻抗匹配设计，能够保证整个成型面的温差控制在±2℃以内，不会出现局部过热导致的耗材碳化、或者局部温度不足导致的翘边问题，配合表面的耐高温绝缘涂层，即使长期在110℃的最高工作温度下持续运行，也不会出现线路氧化、绝缘层脱落的问题，能够稳定支撑长时间连续打印作业的温度需求。
