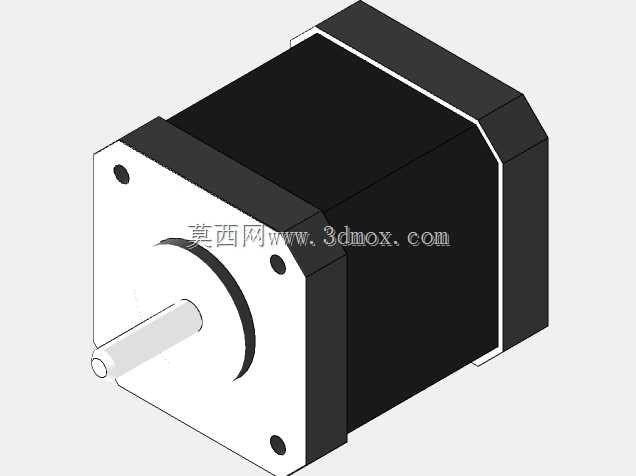

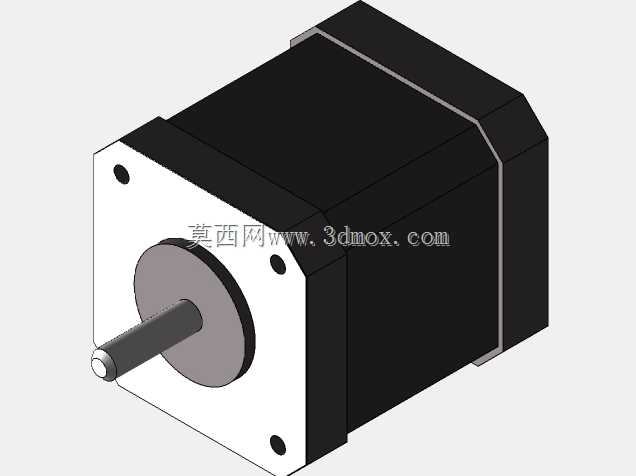

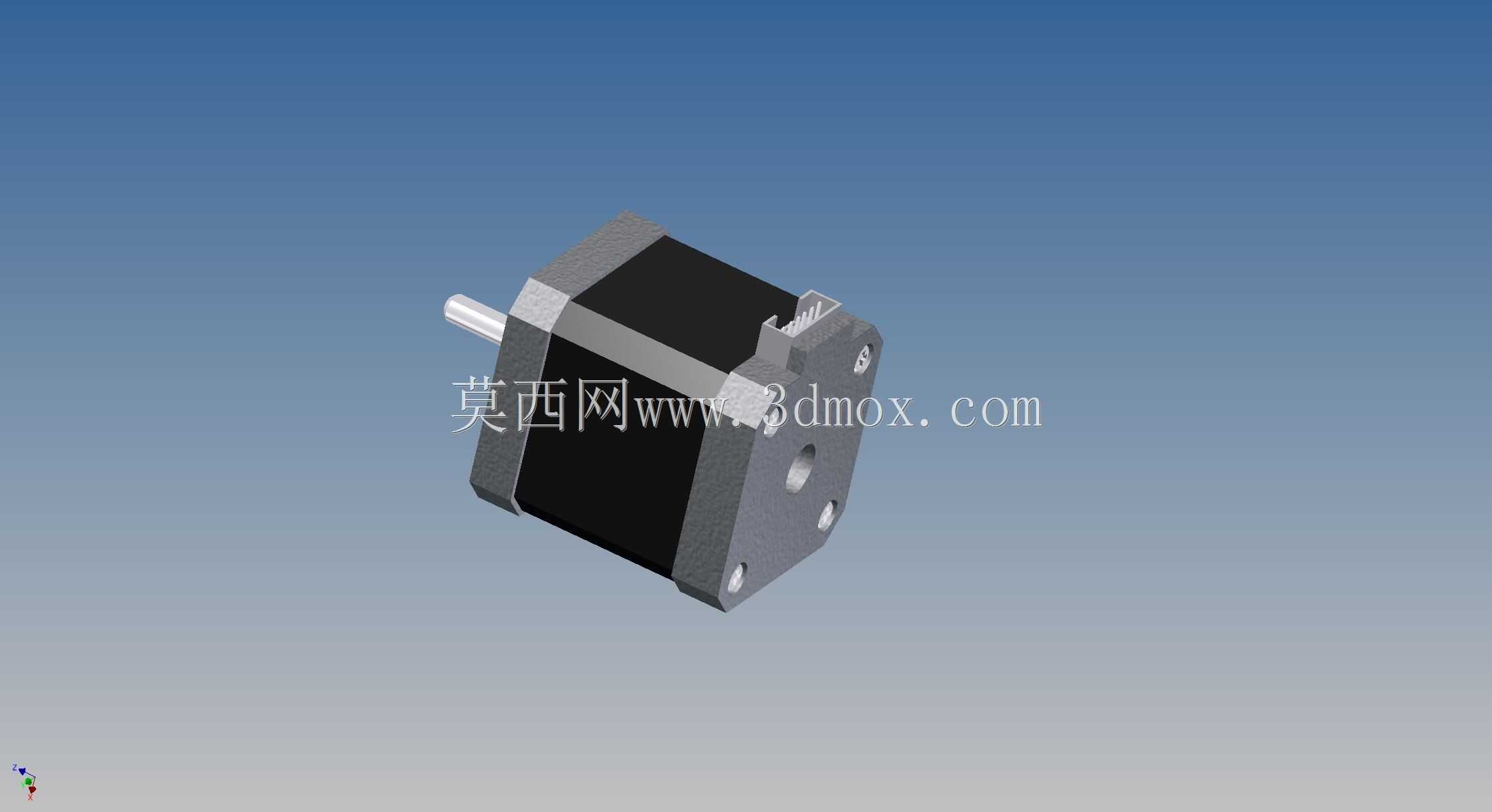

Nema17规格42型万泰步进电机结构设计

这款步进电机是自动化传动领域常用的开环控制动力元件，适配Nema17标准安装规格，也就是行业内通用的42系列步进电机安装尺寸，广泛应用在桌面级3D打印机进给轴驱动、小型数控雕刻机XY轴传动、自动化点胶设备位移平台驱动、智能分拣设备的短距离精准输送、桌面机械臂关节动力输出、医疗检测仪器的样本推送机构等对位置控制精度有要求的场景中，能够在低速运行状态下输出稳定扭矩，无需额外加装减速机构即可满足多数轻载自动化设备的动力需求。从实际使用场景来看，这类步进电机的核心用途是将电脉冲信号转化为对应的角位移输出，每接收到一个脉冲驱动信号，电机就会转动固定的步距角，通过控制脉冲的数量就能精准控制输出轴的转动角度，同时可以通过调整脉冲频率来控制电机的转动转速，非常适合需要精准定位、匀速传动的轻载工位。在功能特性上，这款电机采用两相混合式结构设计，运行时的步距角精度稳定，低速运行时不会出现明显的振动与丢步问题，机身侧面预留的标准安装孔位能够直接适配市面上多数通用的42系列电机安装支架、同步轮、联轴器等传动配件，输出轴采用标准直径的金属圆轴设计，可通过顶丝固定的方式连接同步轮、联轴器等传动部件，传动连接的适配性极强。在设计思路上，这款电机的整体结构完全遵循Nema17标准的安装边界设计，机身的安装孔位间距、输出轴的伸出长度与直径、机身的整体厚度都严格匹配行业通用的安装规范，能够直接替换同规格的其他品牌同类型步进电机，无需对设备的安装结构做额外修改；电机的端盖采用高强度金属材质压铸成型，能够有效保护内部的定子、转子绕组结构，同时具备不错的散热性能，长时间连续运行时能够及时将绕组产生的热量传导出去，避免电机过热导致的扭矩衰减问题。从安装边界来看，这款电机的方形机身安装面尺寸为42mm×42mm，安装孔位的中心距符合Nema17标准的31mm间距要求，输出轴的中心与机身安装面的中心完全重合，安装时只需要将电机端盖贴合在设备的安装基准面上，对准四个安装孔位拧入固定螺丝即可完成安装，输出轴的伸出长度预留了足够的空间安装传动配件，不会出现配件与电机端盖干涉的问题，能够适配不同厚度的同步轮、联轴器安装需求，在紧凑的设备安装空间内也能完成布置，不会占用过多的设备内部空间。
