SQ5-RS与SQ6-RS系列杆端关节球头

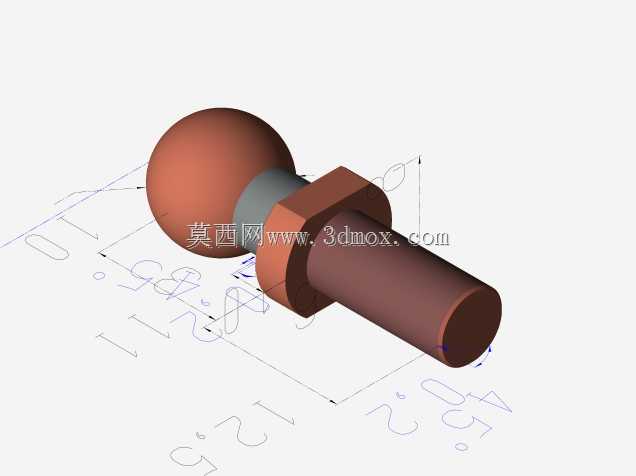

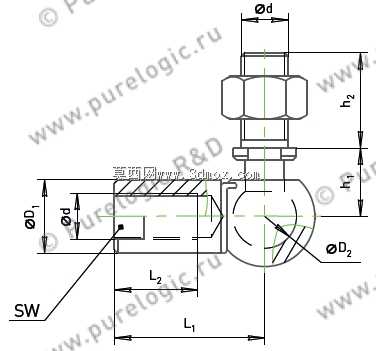

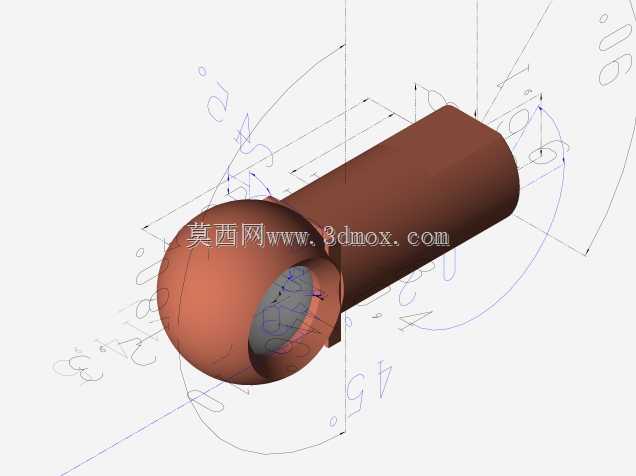

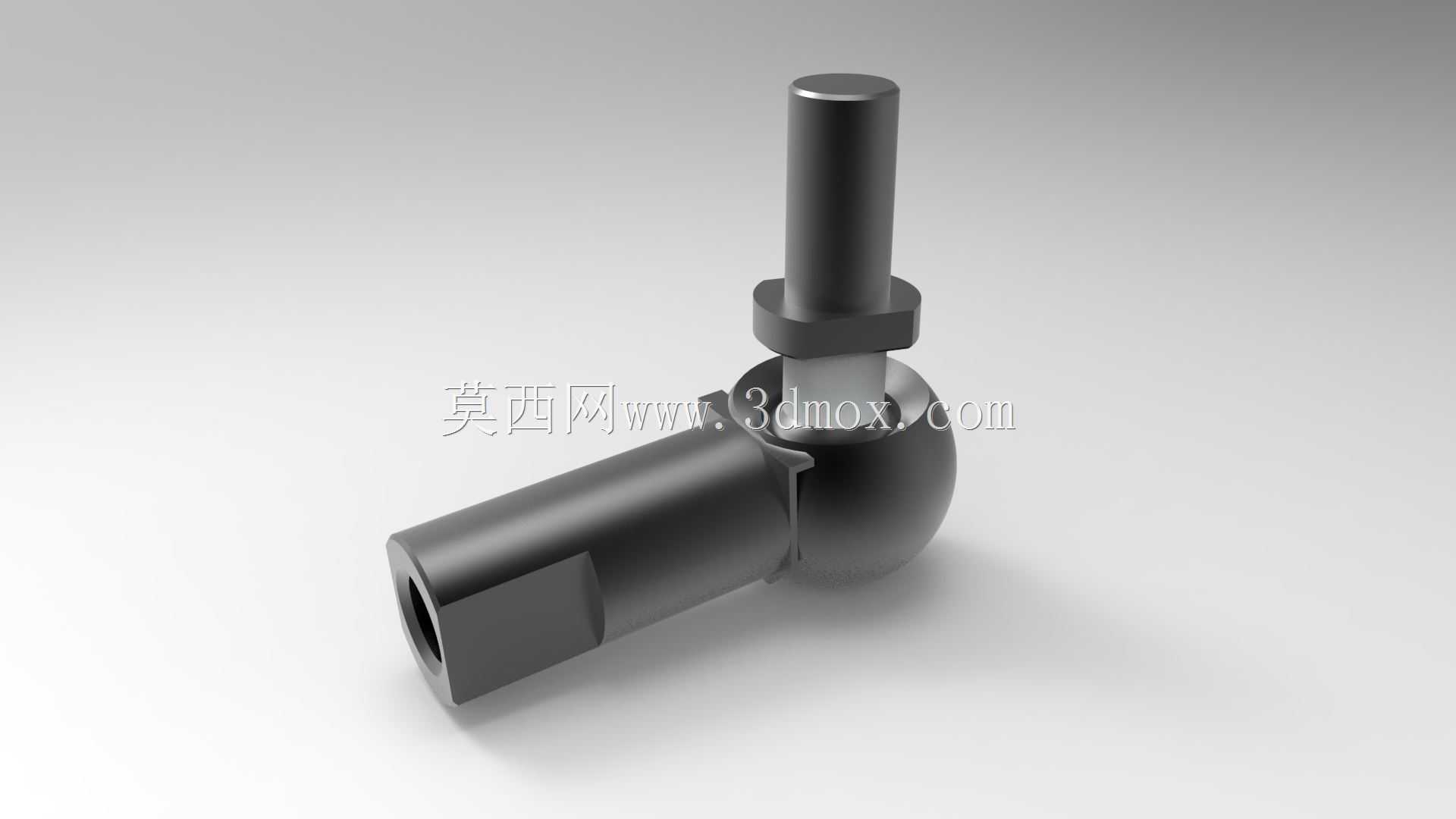

本次呈现的SQ5-RS、SQ6-RS系列球头属于杆端关节类连接部件，这类部件广泛应用在需要小角度摆动、多自由度铰接的机械传动场景中，覆盖轻型自动化设备连杆机构、小型代步车转向操纵系统、工业设备门体支撑铰接、农用机具操纵连杆、健身器材阻力传动结构等多个领域，核心作用是在存在一定角度偏差的两个传动部件之间传递力与运动，补偿安装或运行过程中产生的同轴度误差，避免刚性连接带来的应力集中问题，大幅提升整套连杆机构的运行平顺性与使用寿命。从功能特性来看，该系列球头采用带密封结构的球铰设计，RS标识代表自带橡胶密封防尘套，能够在日常运行中阻挡外界粉尘、水汽、细碎碎屑进入球头内部的摩擦副区域，维持内部润滑脂的密封留存，降低日常维护频次，适配多粉尘、轻度潮湿的非极端恶劣工况；球头本体采用一体化冷镦成型后精加工的工艺，球头与杆部的连接位置做了过渡圆角强化处理，能够承受径向与轴向的复合载荷，避免交变载荷下的杆部断裂问题。设计过程中，首先围绕小规格铰接场景的载荷需求做了力学仿真校核，确定球头直径与杆部直径的匹配比例，既保证球铰的摆动角度范围满足常规使用需求——该系列球头的最大摆动角度可达15度以上，能够适配大多数连杆机构的偏转需求，同时控制整体外形尺寸做到紧凑化，避免在狭小安装空间内与周边部件产生干涉；安装端采用外螺纹加锁紧螺母的结构，安装时可以通过螺纹旋入深度微调连杆的整体有效长度，调整到位后通过六角锁紧螺母锁止防松，另一端的内螺纹连接孔可以直接对接对应规格的连杆螺杆，不需要额外加工转接件，大幅降低现场安装的复杂度。从安装边界来看，该系列球头的杆部螺纹采用标准公制细牙规格，六角本体的对边尺寸符合通用五金配件的标准尺寸，安装时可以使用普通开口扳手完成锁紧操作，不需要定制专用工具；球头整体的最大外轮廓尺寸控制在极小范围内，安装后预留的摆动安全间隙仅需3毫米即可满足全角度摆动需求，不会因为部件摆动刮碰周边的管线或结构件；密封套采用耐油丁腈橡胶材质，与金属本体的贴合紧密，长期运行下不会出现润滑脂渗漏或密封套脱落的问题，球头内部的摩擦面采用自润滑衬垫结构，初始加注润滑脂后可以实现长期免维护运行，在额定载荷下的运行寿命远超普通刚性铰接结构。在实际设备应用中，这类小球头经常被用在操纵机构的力传递路径上，比如小型电动车的转向拉杆两端，通过球头的铰接作用吸收车轮跳动带来的连杆角度变化，保证转向操作的顺滑无卡滞；也会用在自动化设备的气动门支撑连杆上，补偿门体开关过程中的运动轨迹偏差，避免气缸杆受到侧向力导致密封件过早磨损；在小型农用机械的操纵连杆上，这类球头能够适应田间作业的颠簸震动，不会因为持续的震动出现连接松脱的问题，稳定传递操纵力。
