大疆NAZA多旋翼飞控主控板结构设计

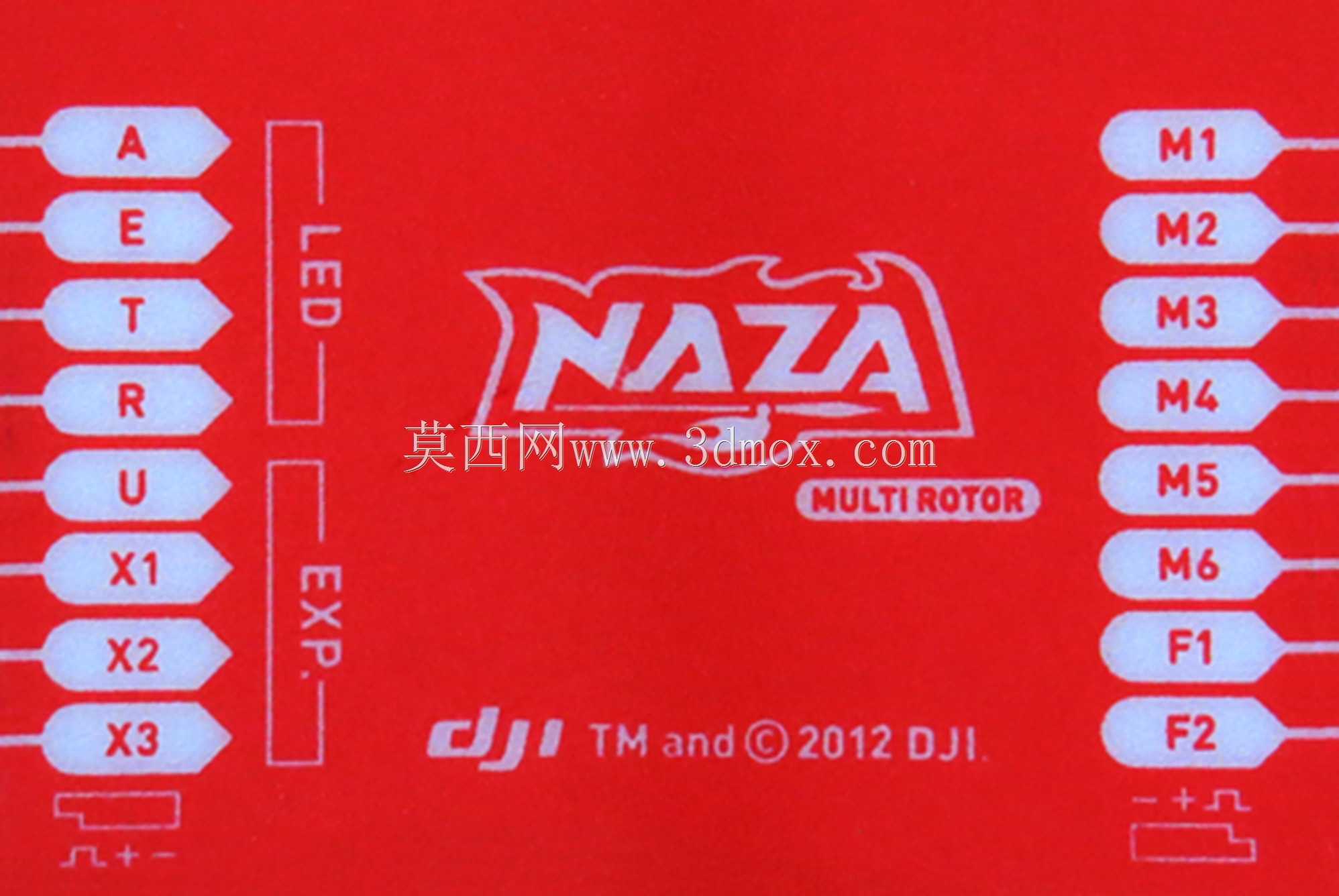

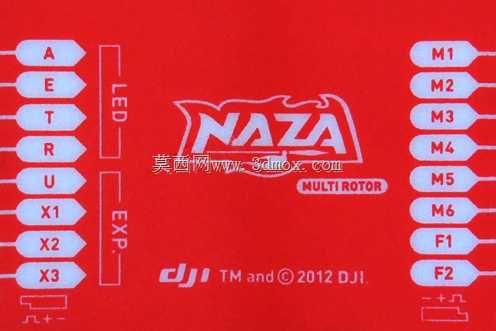

该结构件为多旋翼无人机飞控系统的核心主控承载板，是航模飞行控制链路里的核心硬件载体，主要应用于消费级多旋翼无人机、小型航拍飞行器、DIY航模组装以及教学实验类无人飞行器平台，承担飞行姿态数据采集、动力输出调控、飞行模式切换指令传输的核心硬件承载功能，是保障多旋翼飞行器稳定悬停、航线飞行、姿态修正的关键硬件结构载体。从功能特性来看，板体两侧预留了标准化的接线端口，左侧依次排布LED状态指示接口、扩展功能接口，可外接状态指示灯、外置GPS模块、数传电台等拓展配件，右侧排布多路电机信号输出端口与功能通道接口，能够直接对接无刷电调、舵机等执行部件，实现飞控指令到动力端的直接传输，板体边缘预留的电源正负极接线位，可直接对接动力电源回路，减少额外接线带来的信号干扰问题。在设计思路上，整体采用对称式端口排布逻辑，将输入类接口与输出类接口分置板体两侧，既能够避免接线过程中出现端口误插的问题，也能优化整机布线的走向，减少线材交叉带来的电磁干扰，板体表面的丝印标识清晰对应每一个端口的功能定义，组装调试时无需额外查阅接线手册即可快速完成线路对接，降低航模组装的调试门槛。从安装边界来看，板体采用规整的矩形外形，四角预留了标准的安装固定孔位，可匹配常用的飞控减震安装座，安装时能够通过减震球与机架主体隔离，过滤飞行过程中电机转动带来的高频振动，避免振动影响板载陀螺仪、加速度计的采样精度，板体整体厚度适配常规航模电子设备的安装层间隙，不会占用过多的机架内部安装空间，能够适配轴距330mm到550mm区间的主流多旋翼机架安装需求，板体表面的元件排布避开了安装孔位的受力区域，固定锁紧时不会对板载电子元件造成挤压损伤，保障长期飞行使用的结构可靠性。
