3D打印机用梯形丝杠传动组件

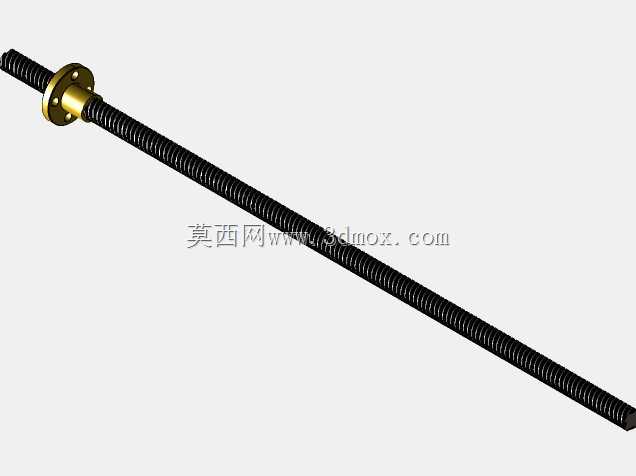

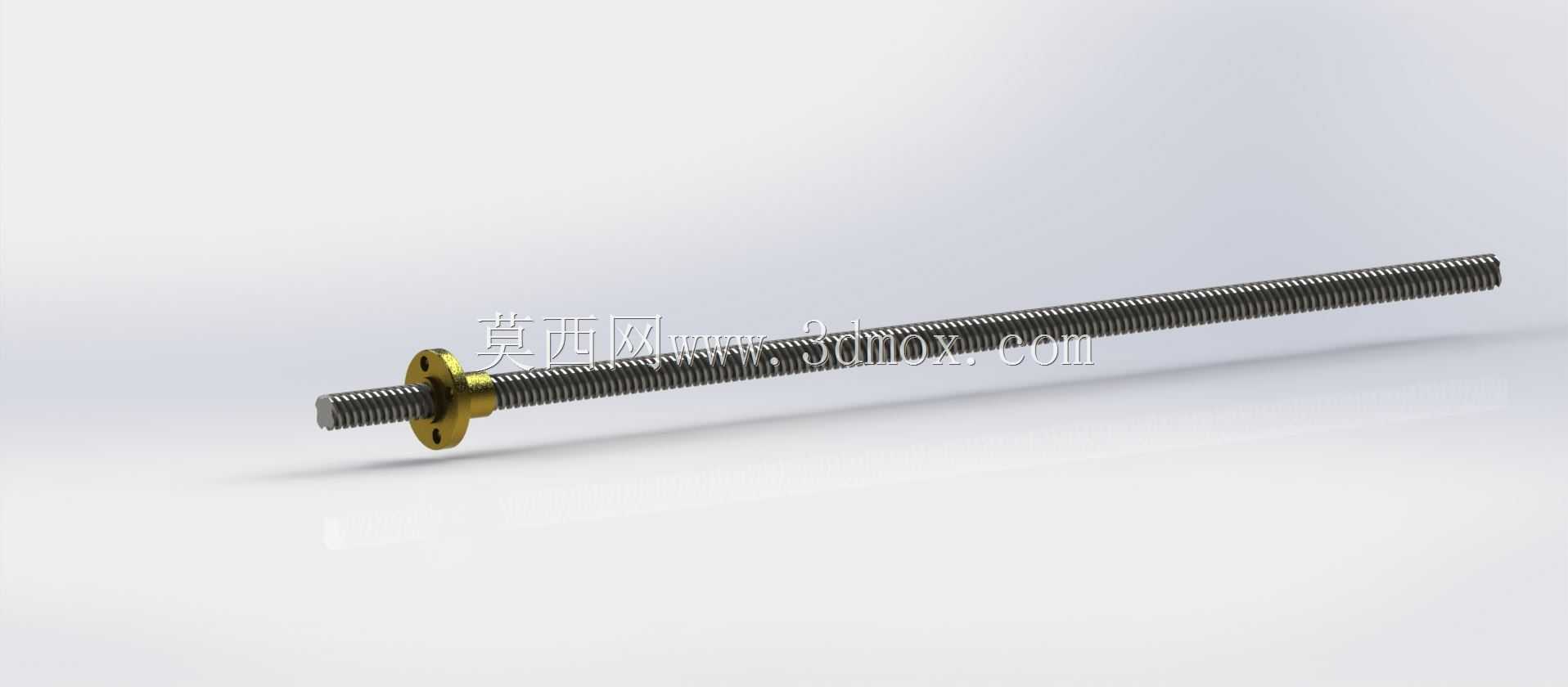

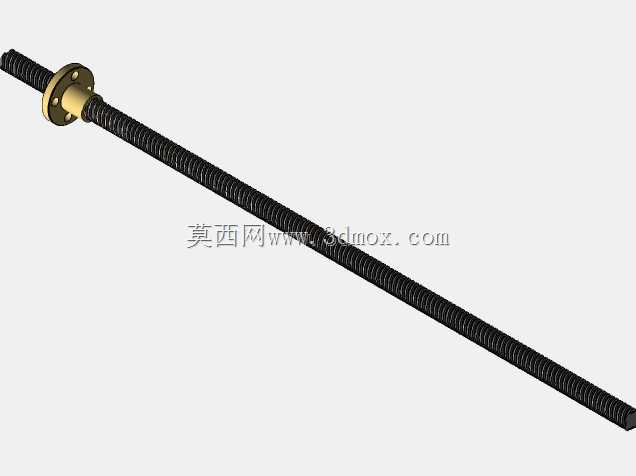

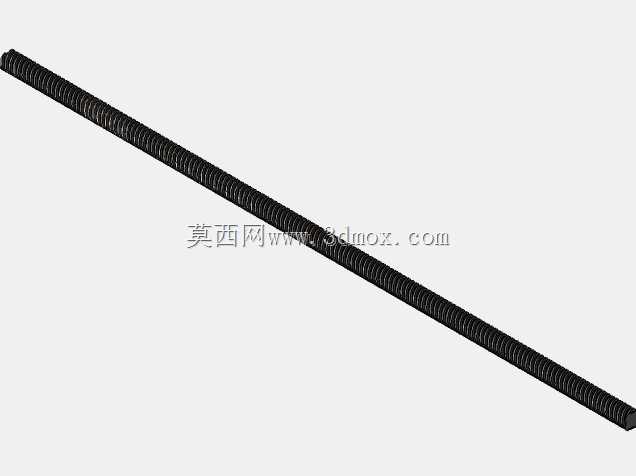

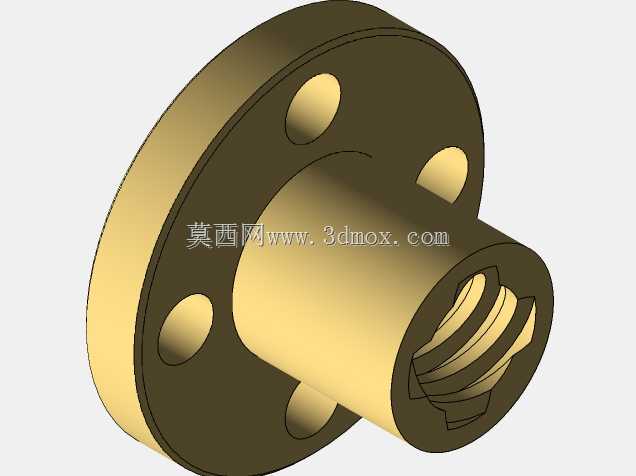

这款梯形丝杠传动组件是桌面级FDM3D打印机的核心进给传动部件，主要应用在Z轴垂直升降传动场景，也可适配小型数控雕刻机、桌面级点胶设备等需要低速平稳直线进给的轻量化设备中，承担将旋转运动转化为精准直线位移的核心功能，直接决定设备运动轴的定位精度与运行平稳性。组件整体由梯形牙型丝杠杆身与配套带法兰铜螺母两部分构成，丝杠杆身采用连续冷拉成型的梯形外螺纹结构，牙型角经过优化设计，相比普通三角螺纹具备更好的传动自锁性能，在设备断电停机时可防止轴系因负载自重下滑，避免打印平台坠落损坏工件或设备结构。配套的法兰铜螺母采用一体切削加工的法兰安装结构，法兰端预留对称安装孔位，可直接通过紧固件与移动负载平台完成固定，无需额外设计转接安装座，大幅降低设备整机的结构设计复杂度。设计阶段针对3D打印机的低速进给工况做了专项适配，丝杠的导程参数匹配常规桌面设备的进给速度需求，既保证足够的进给分辨率，满足0.1mm层厚打印的精度要求，又不会因导程过小导致升降速度不足拖慢打印效率；螺纹配合间隙经过合理控制，既保证传动过程无卡顿阻滞，又将反向间隙控制在打印精度允许范围内，减少Z轴层纹瑕疵的出现概率。安装边界方面，丝杠杆身两端预留光轴段，可直接适配常规的立式支撑轴承座，杆身总长度适配300mm成型尺寸的打印机Z轴行程需求，安装时只需保证两端支撑座的同轴度，即可避免丝杠转动出现甩动异响；铜螺母的法兰外径与安装孔位间距符合通用3D打印机的安装孔位标准，可直接替换同规格的常规梯形丝杠组件，无需修改原有设备的安装结构。日常使用中，这类梯形丝杠组件维护成本极低，只需定期在螺纹表面涂抹润滑脂即可保证长期顺畅运行，相比滚珠丝杠成本更低、自锁性更好，完全适配桌面级民用3D打印设备的成本与性能需求，是小型轻量化传动场景下性价比极高的直线传动解决方案。
