Reuleaux Triangle NASA CHAMP v1.0和v2.0（最新版本）

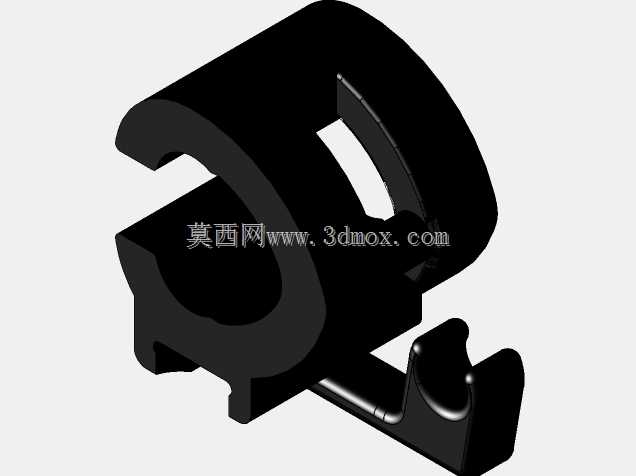

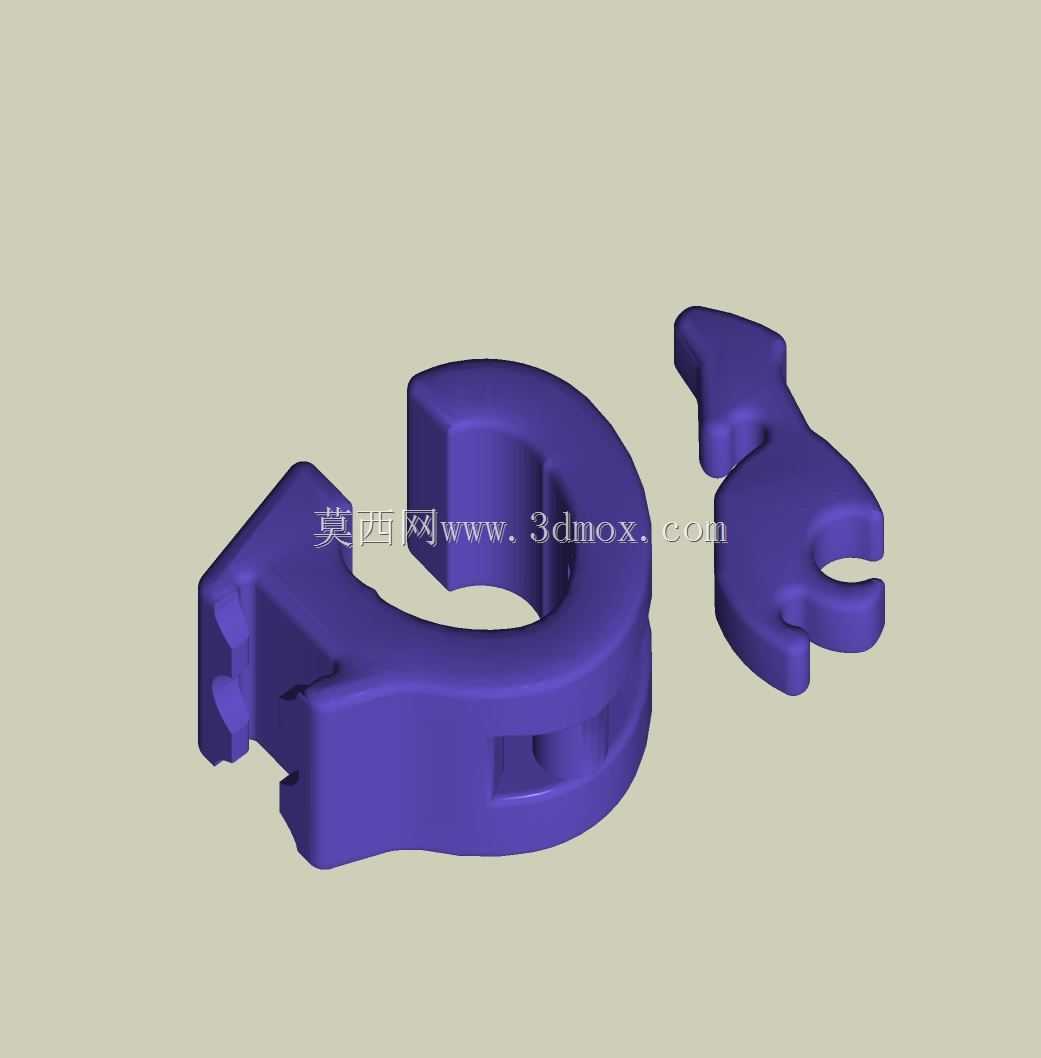

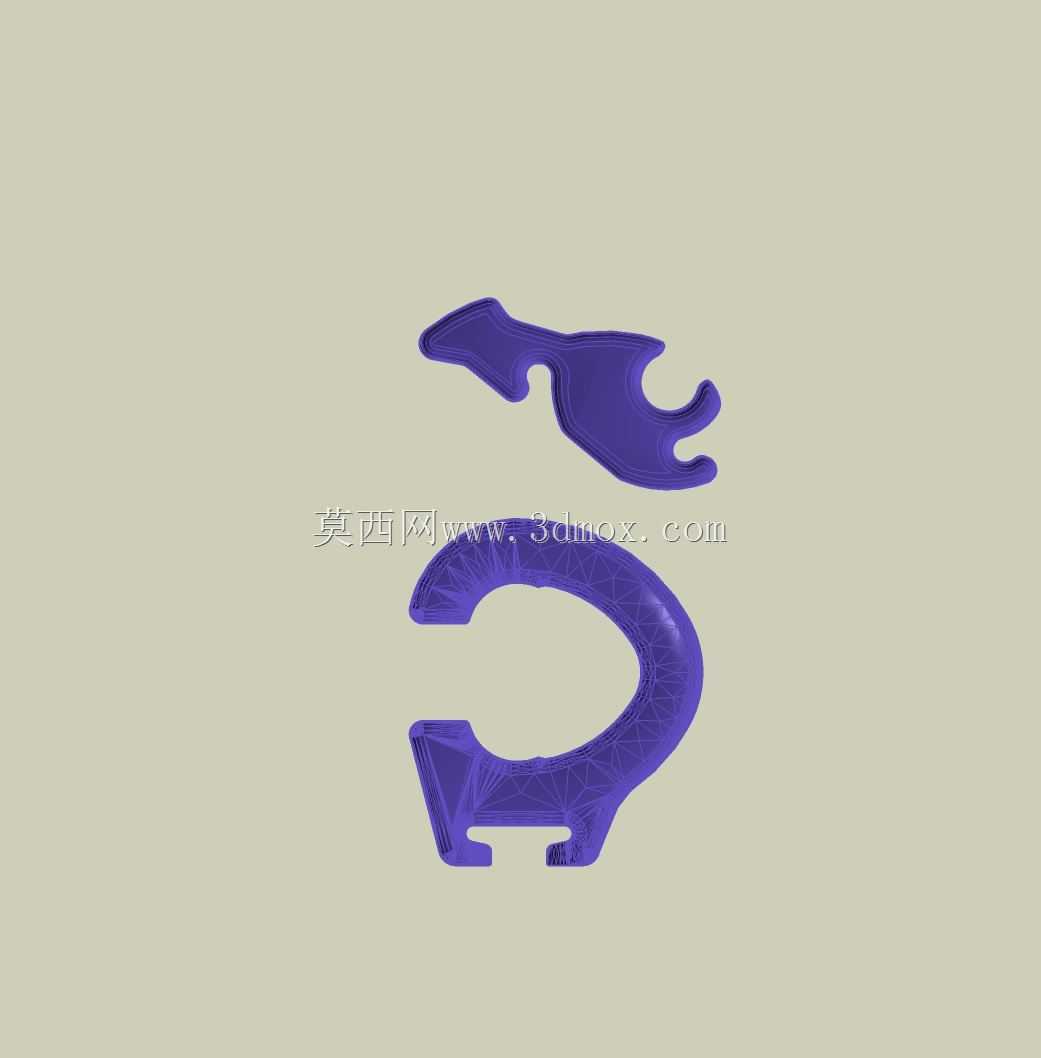

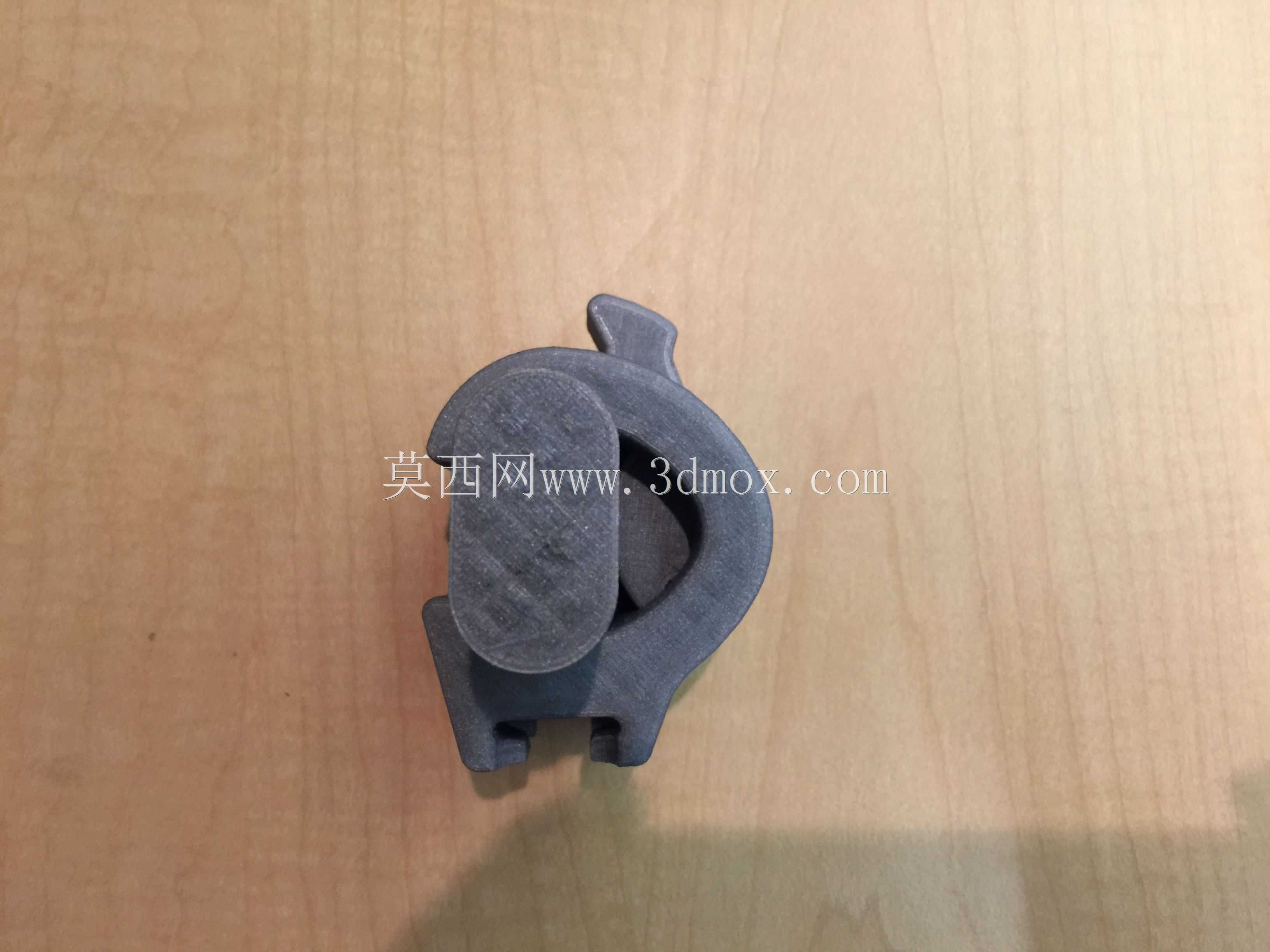

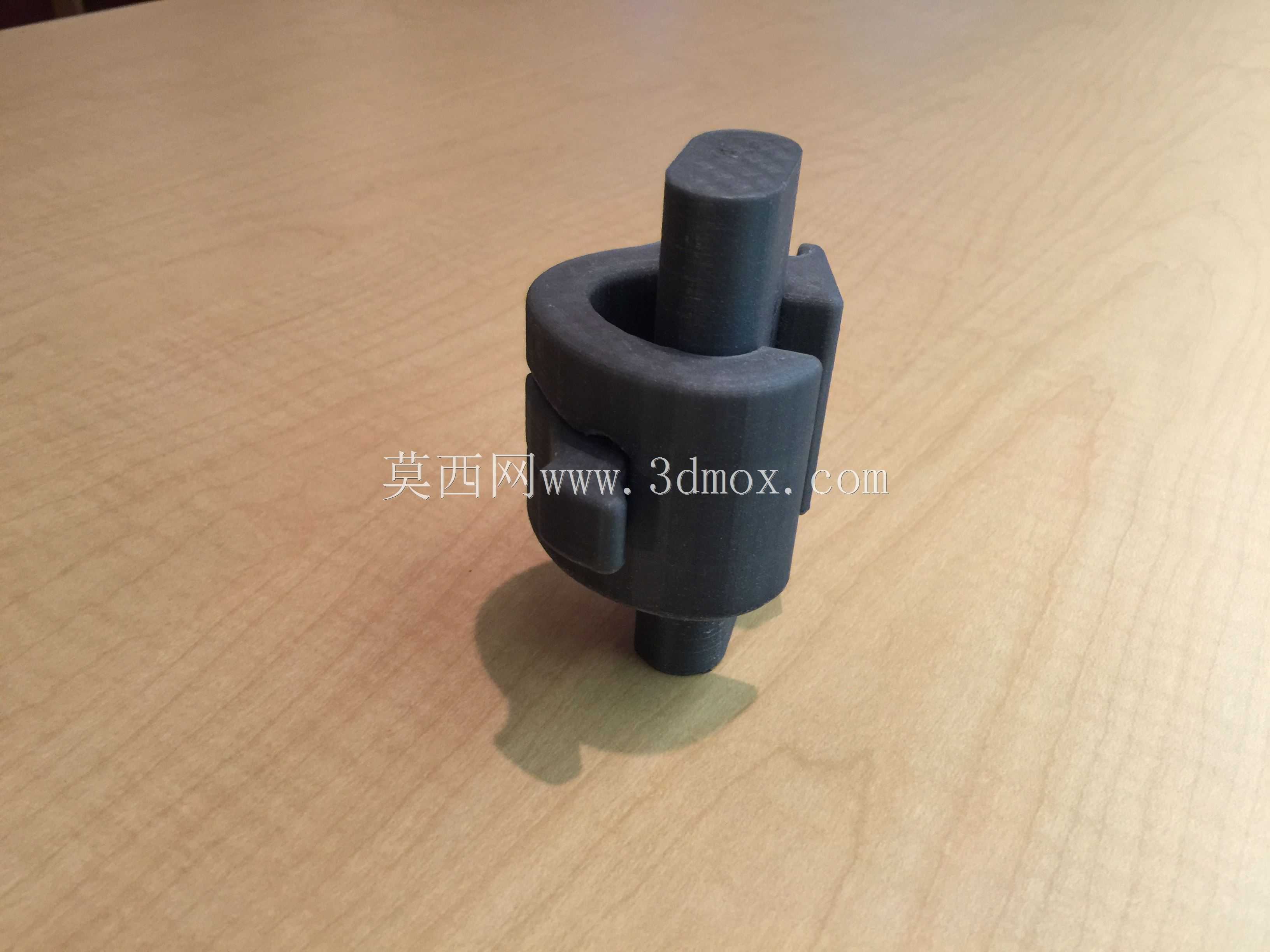

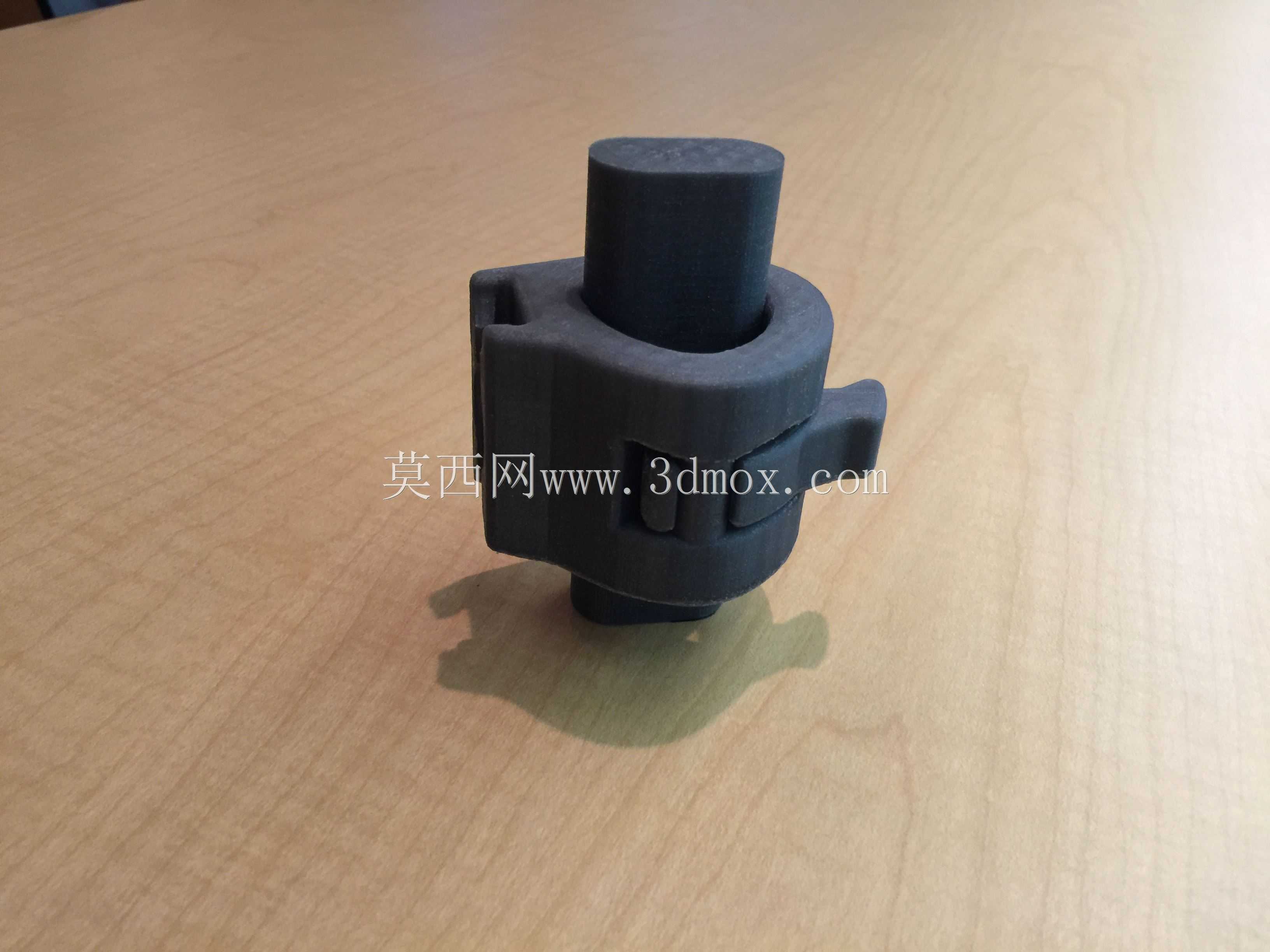

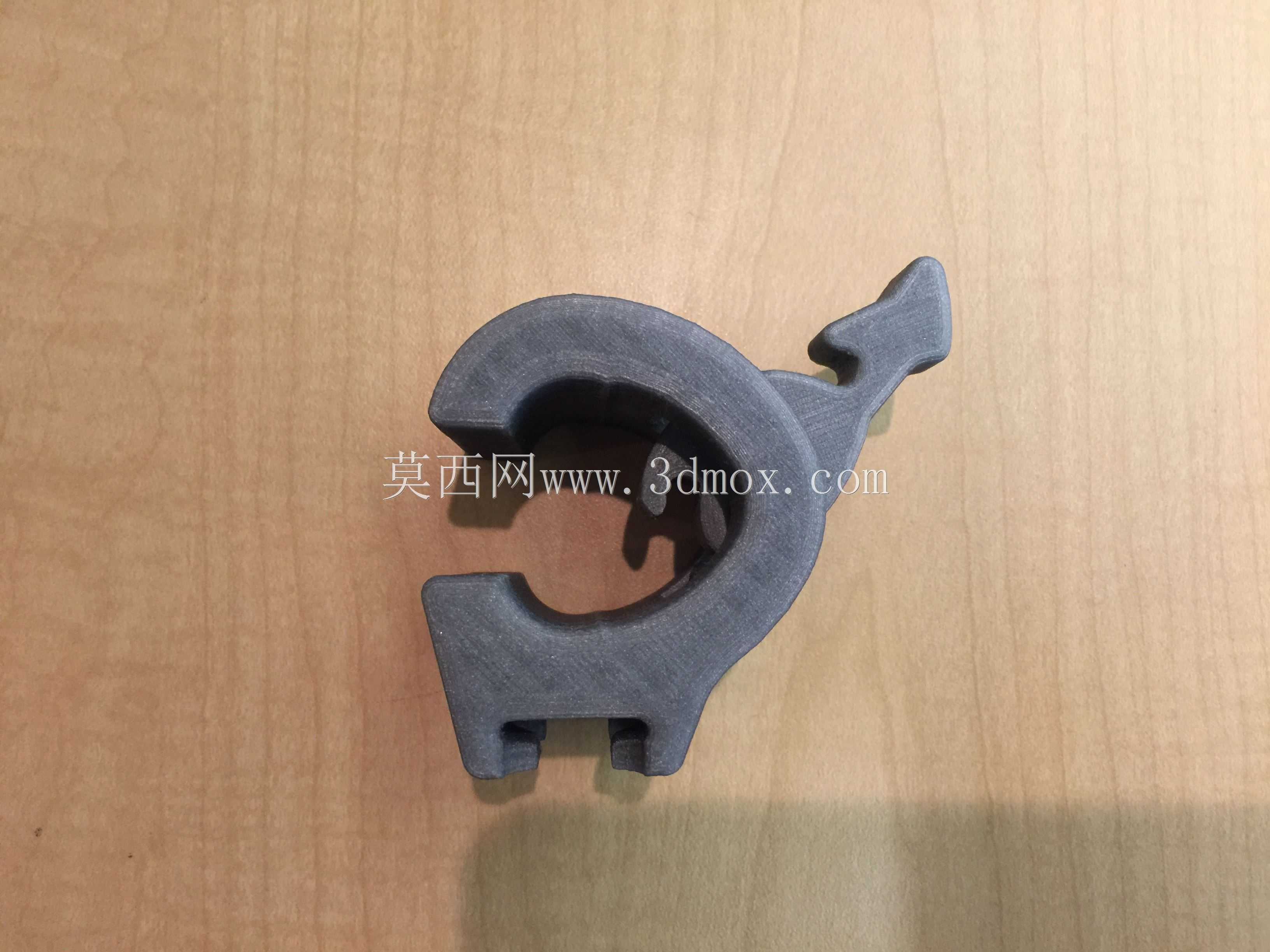

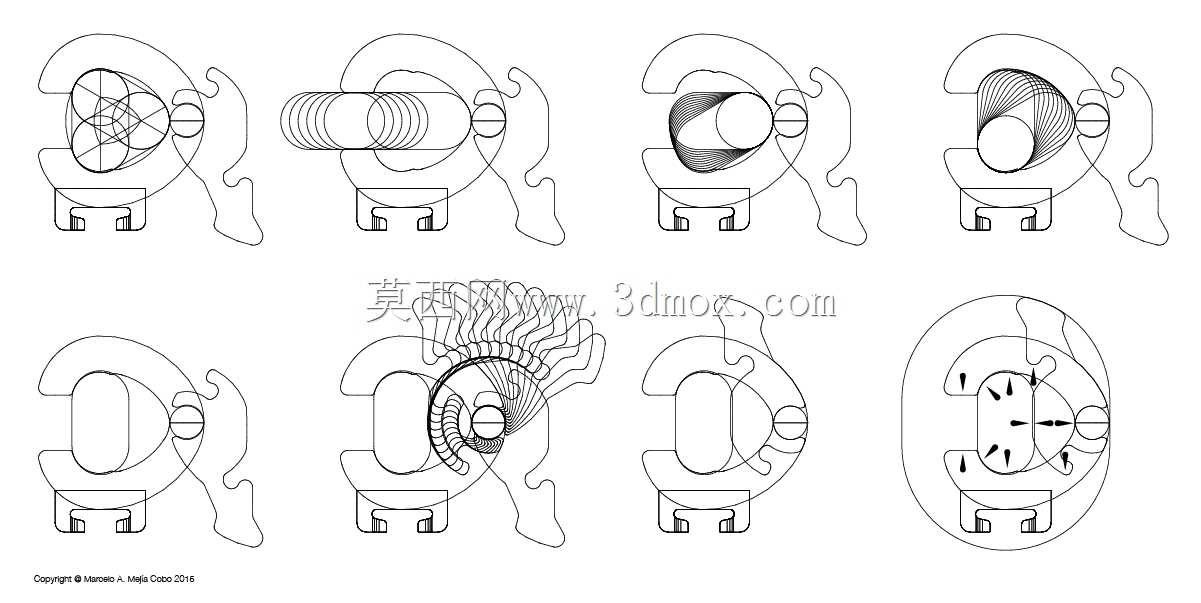

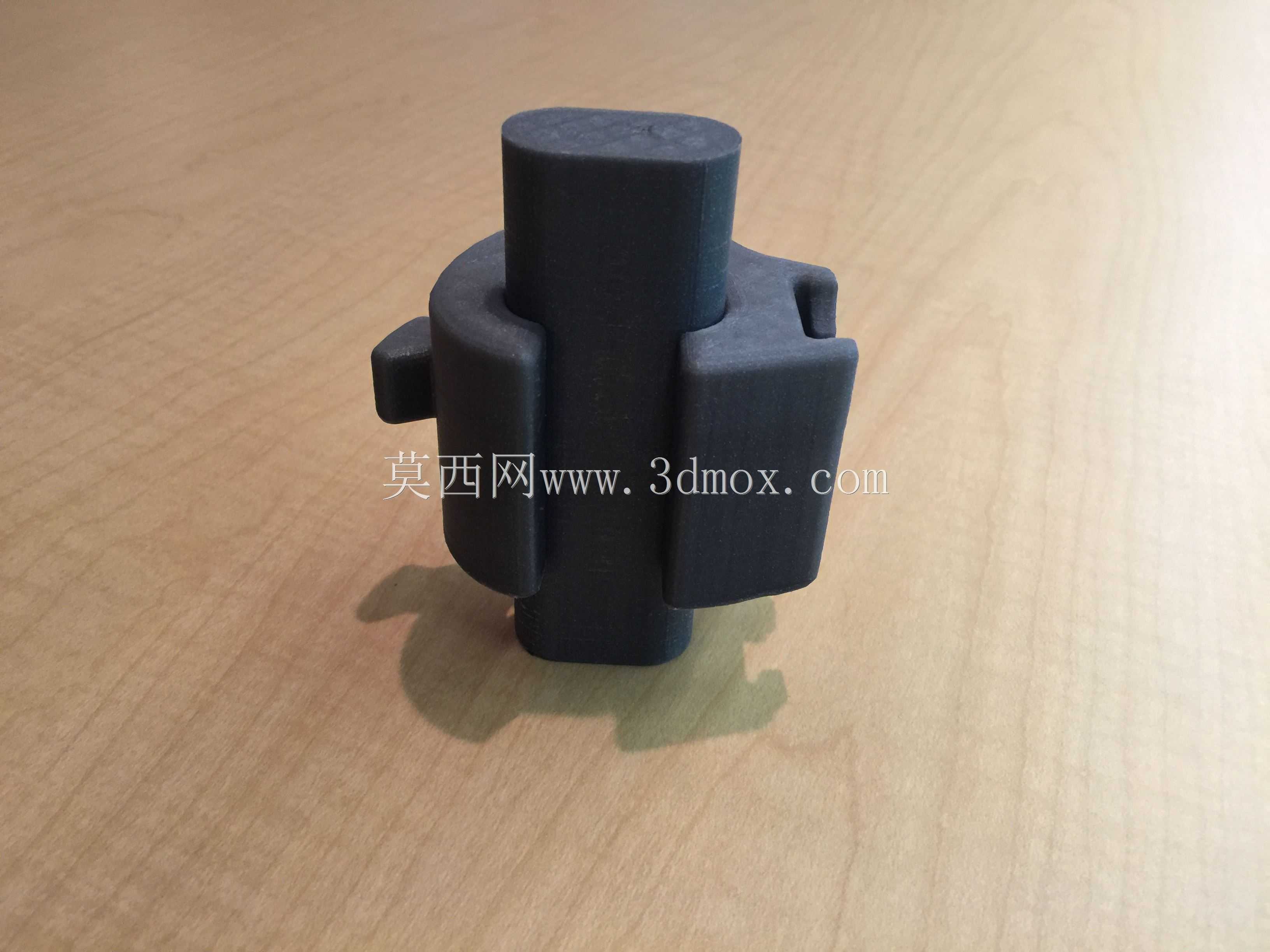

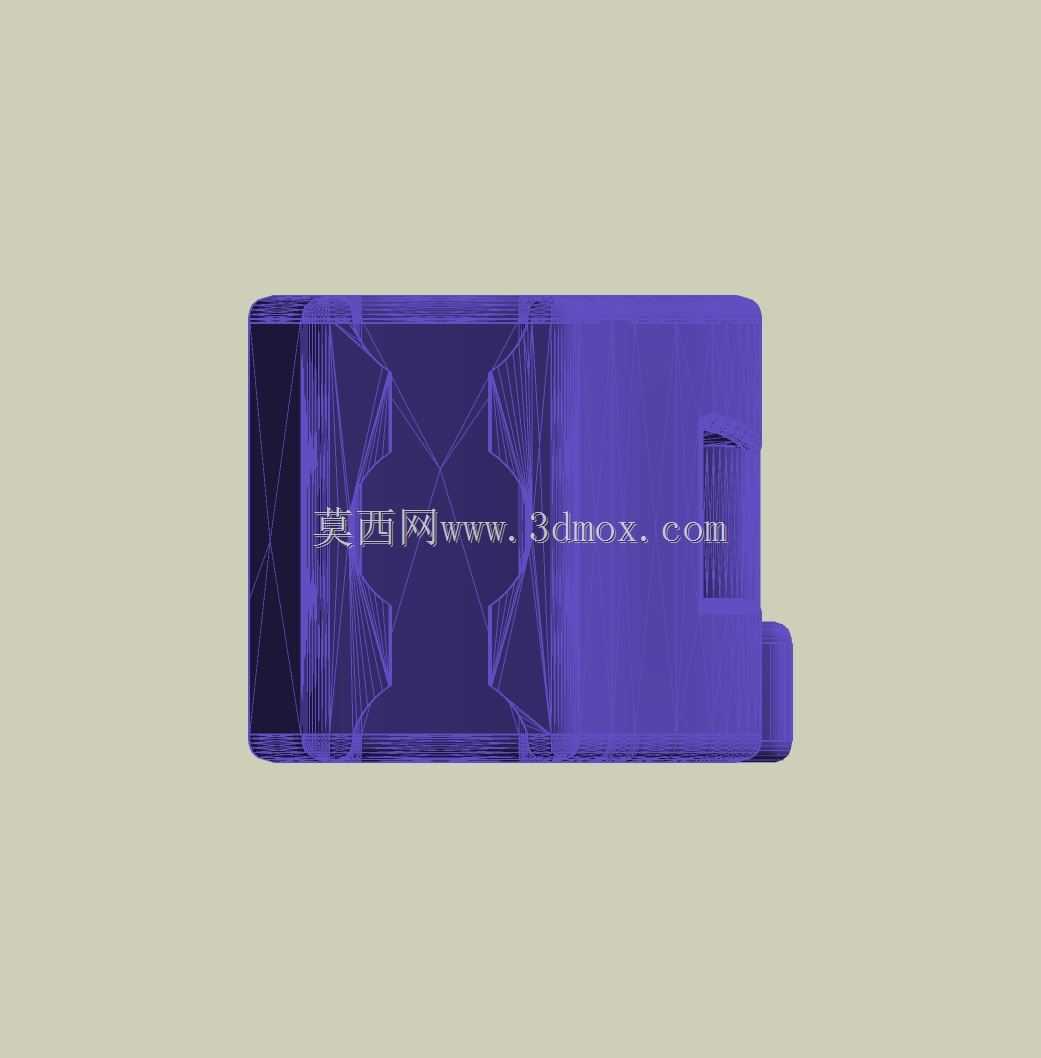

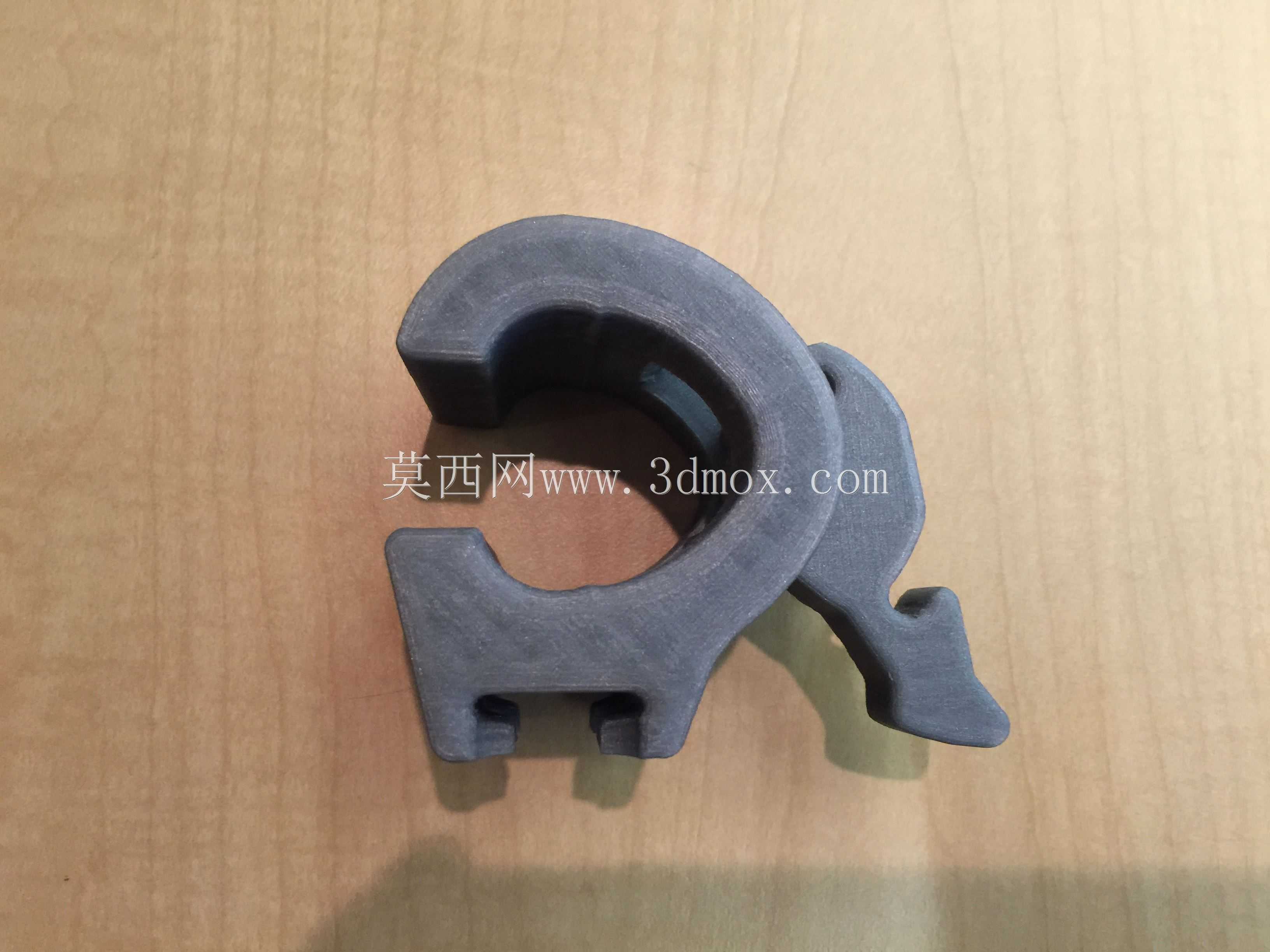

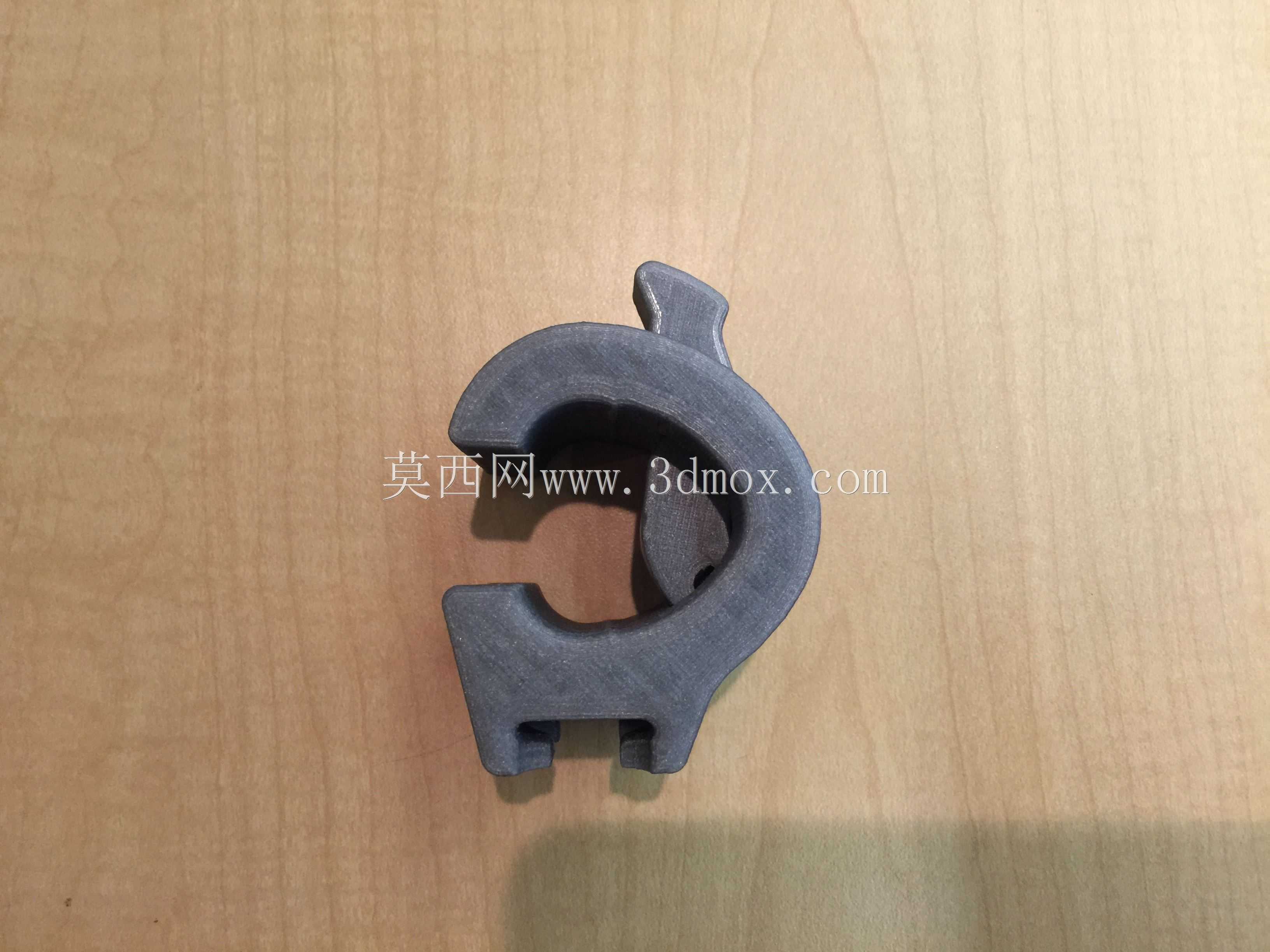

设计说明Reuleaux三角形NASA CHAMP是NASA扶手夹组件挑战赛的设计理念。经过仔细考虑和可行性研究，我提议使用等宽曲线作为Reuleaux三角形内部形状，以约束CHAMP在围绕扶手旋转90度时的移动至最终锁定位置(http://en.wikipedia.org/wiki/Reuleaux_triangle)版本1.0：请参考PDF文件：NASA CHAMP DESCRIPTION V2.0版本2.0：请参考PDF文件：NASA CHAMP DESCRIPTION V2.0设计理念试图解决以下三个主要问题：derations:ONEThe CHAMP 必须是现有扶手的补充装置和替代品夹具组件（HCA）：建议的RT NASA CHAMP与现有HCA具有以下相同的属性：仅一件。一个锁销具有锁定和解锁位置。锁紧机构位于开口的对面，并位于夹具的侧面。座椅轨道接口的中心线与扶手的弯曲部分对齐。扶手脱钩不需要分离螺柱紧固件。符合标准的商业航空公司轨道MS33601。奖金额外字符teristics:One handed 扶手的安装和拆卸。Reuleaux三角形的内部形状创造了一个受约束的运动，当冠军被安装/拆卸到扶手上/从扶手上下来时，“保持”在适当的位置。它将允许宇航员用一只手连接/断开CHAMP，另一只手在零重力环境下支撑自己（施加踢负荷）。它可以相邻安装，以提供一个较长的标准轨道接口和功能连接点。建议的设计是使用一个类似于HCA的对开锁定机构。该决定是为了更好地将CHAMP几何结构与由FDM制造的ABS材料的机械性能产生的最大压缩载荷对齐。闩锁将向扶手平段的开口施加压缩载荷。90度最终锁定位置将防止扶手分离或断开。当向开口施加压缩载荷时，闭合的闩锁也将向“C”形内部（铰链）施加压缩载荷。这将产生对称的垂直载荷（上下），试图闭合“C”形并抓住弯曲侧的扶手。2 CHAMP必须提供至少与现有扶手夹组件（HCA）相同或更好的用户体验：HCA夹的用户体验很简单，至少应该保持不变就像冠军那样。RT-NASA-CHAMP只需要同时打印部分。这两个部件只需组装一次，就可以成为一个单独的元件（相当于现有的HCA）。考虑降低生物成本(http://www.dubberly.com/articles/bio-cost.html 以及https://vimeo.com/album/1654007)以及在为各种用途组装物体时对宇航员的影响。如果产品中有多个零件，则任何额外的单独零件将使零件错位的风险加倍。RT-NASA-CHAMP具有单手使用的特点：用户无需移除安装的物体即可连接或断开夹具与扶手的连接。CHAMP必须遵守NASA扶手夹具组件挑战板中提及的所有规定：请参阅PDF文件：NASA-CHAMP-DESCRIPTION V2.0
