熔融沉积型3D打印挤出热端结构设计

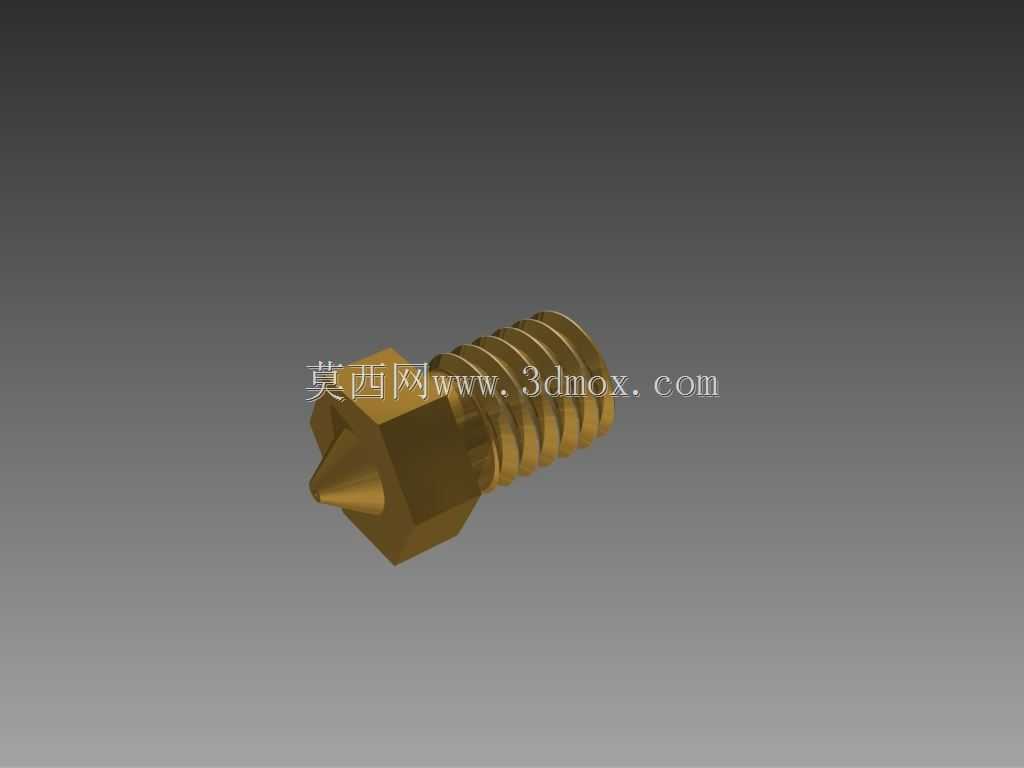

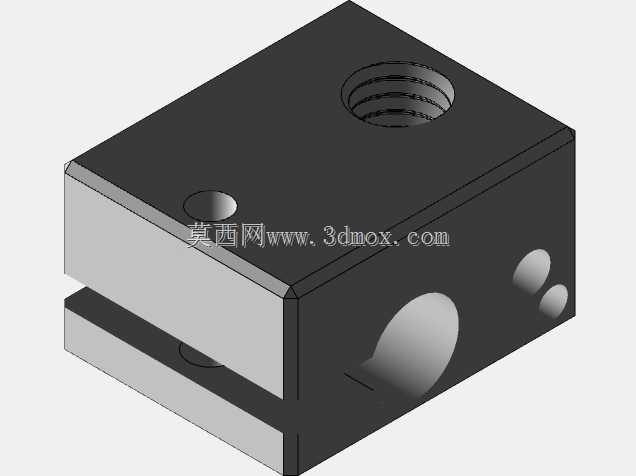

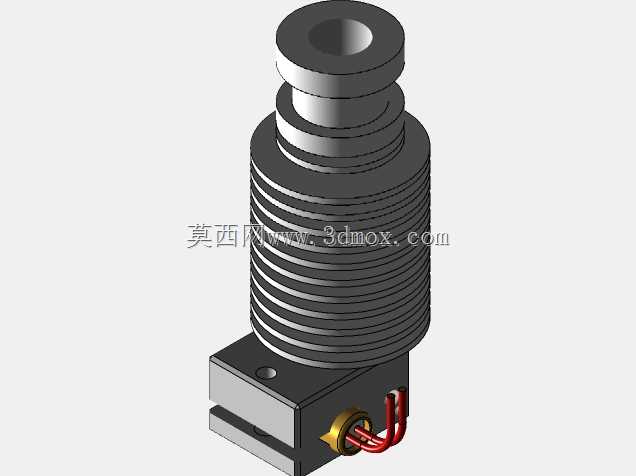

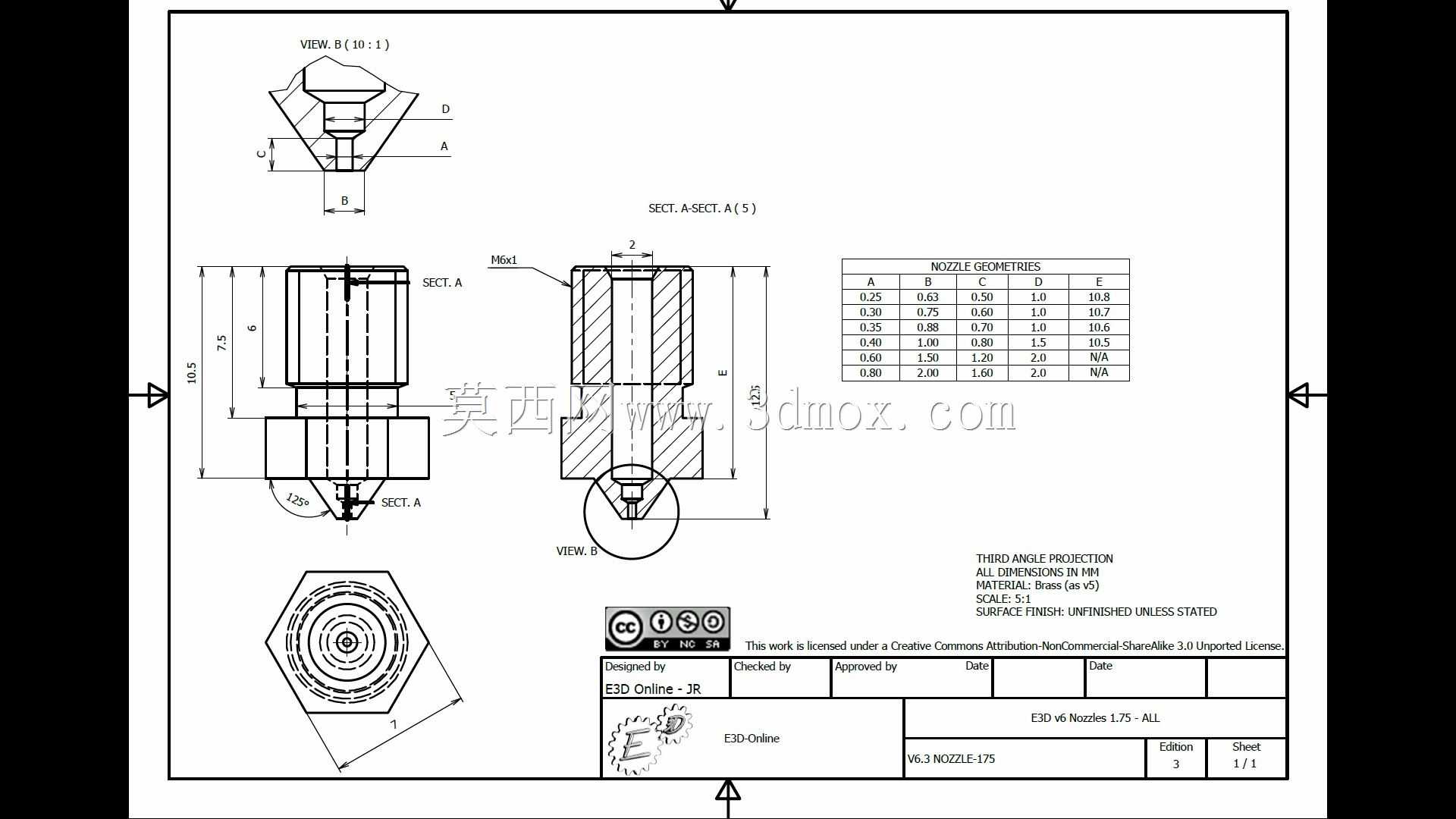

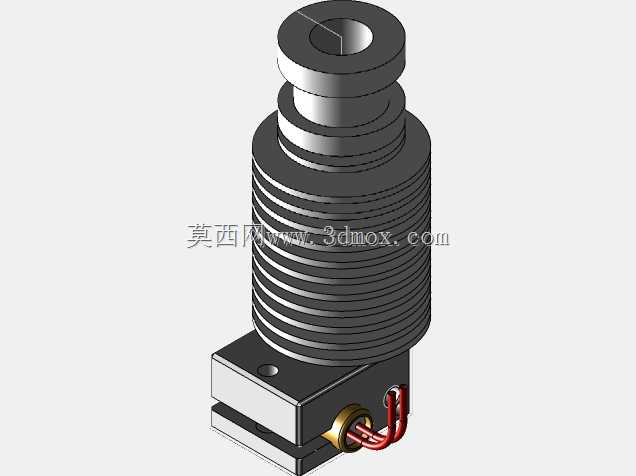

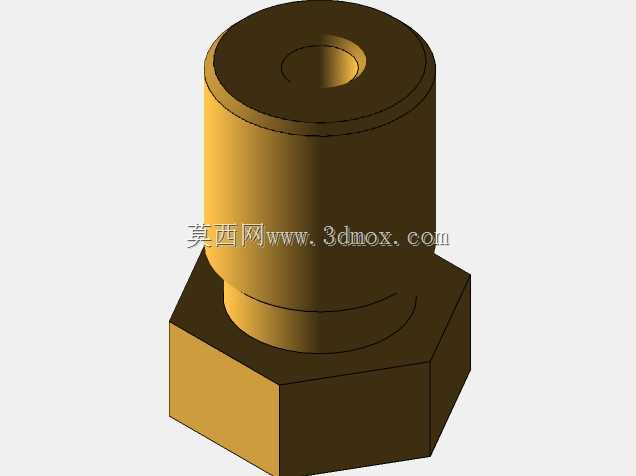

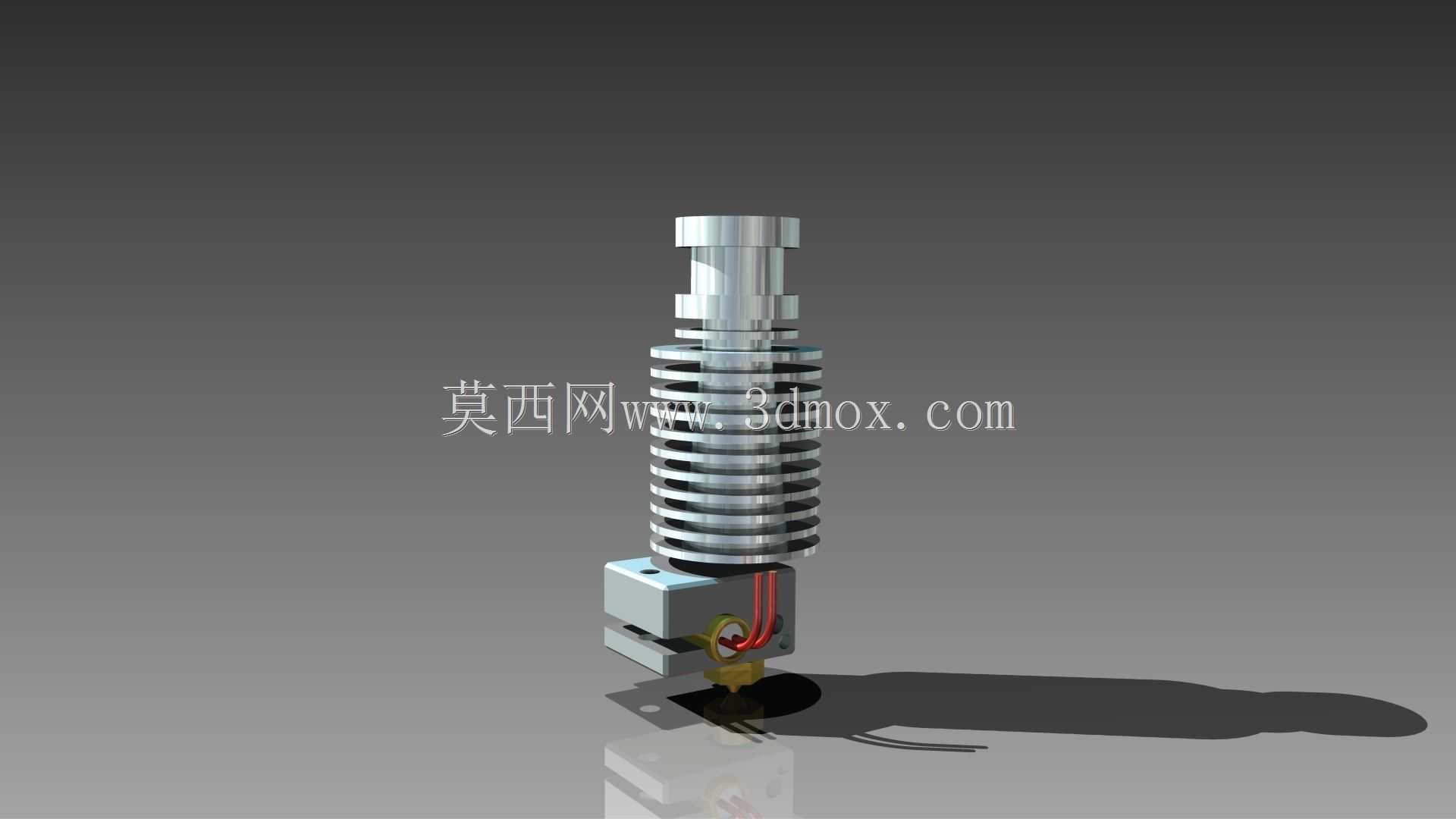

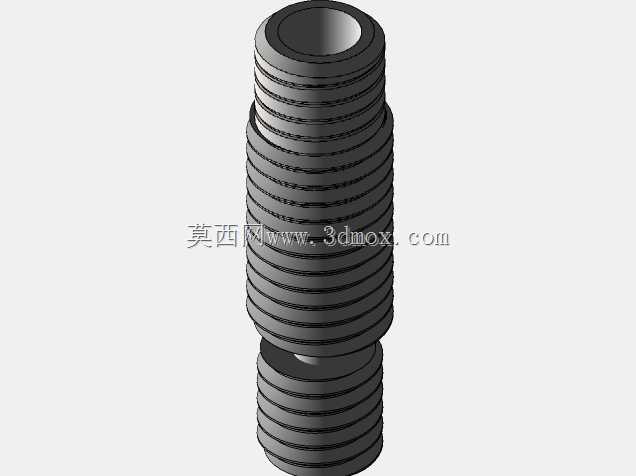

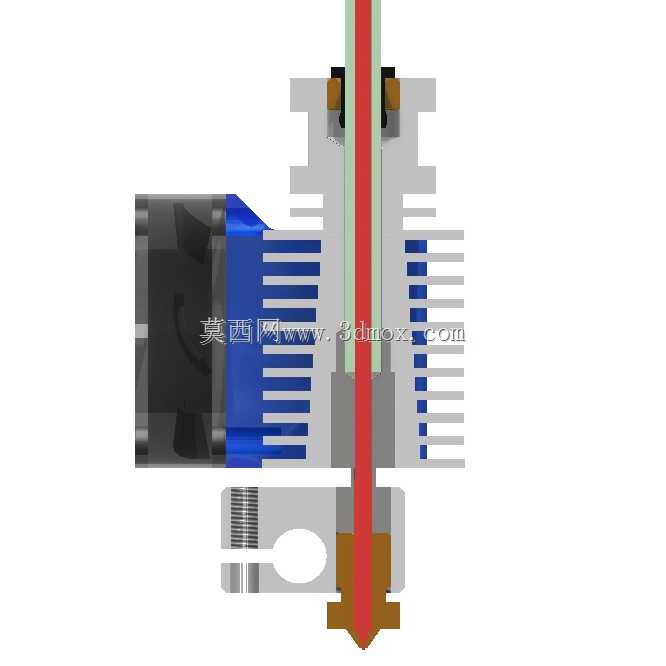

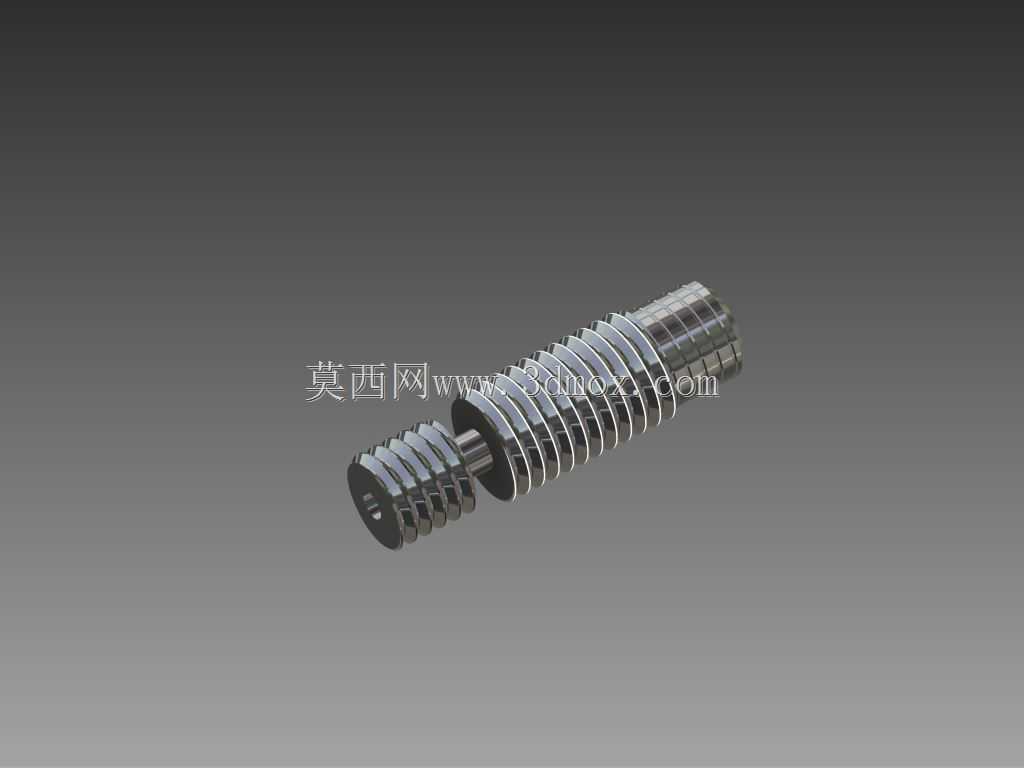

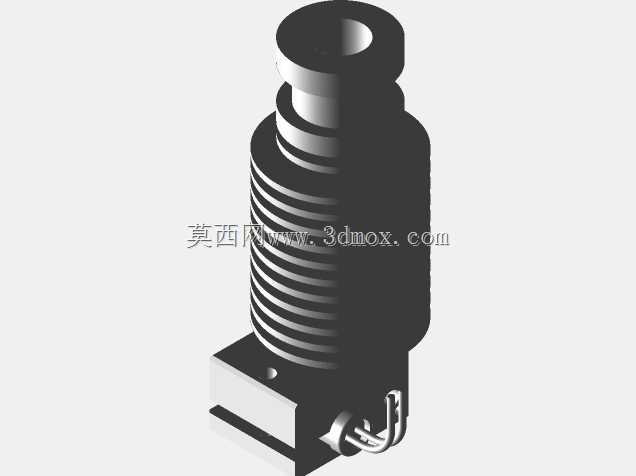

该结构是熔融沉积成型3D打印设备的核心挤出终端部件，直接决定耗材熔融效率、出丝稳定性与打印成型精度，广泛应用于桌面级FDM3D打印设备、工业级大尺寸熔融沉积打印装备、教育场景DIY打印套件以及定制化改装打印设备中，是连接耗材送料路径与打印成型面的关键功能单元。在实际打印作业中，该部件承担固态耗材导入、精准加热熔融、恒温维持、定径挤出的全流程功能，能够将送入的固态热塑性耗材均匀加热至熔融温度区间，配合送料机构的推送压力，将熔融态耗材从喷嘴小孔稳定挤出，按照打印路径逐层堆叠完成实体零件成型。从功能特性来看，该结构采用分段式温度分区设计，上部设置多鳍片散热结构，能够通过风冷快速带走上传的热量，避免耗材在未到达加热区前提前软化膨胀造成堵料故障；中部设置隔热隔断结构，阻隔加热区热量向上传导至散热段，保证上下区域温度边界清晰，维持稳定的温度梯度；下部加热块集成温度检测与加热元件安装位，能够精准控制熔融腔温度，适配PLA、ABS、PETG等多种常用热塑性打印耗材的温度需求；末端喷嘴采用内流道平滑收窄设计，挤出端孔径精度高，能够保证出丝直径均匀，减少拉丝、溢料等打印缺陷。设计过程中充分考虑实际装配与使用需求，整体采用同轴式布局，耗材进料通道与喷嘴出丝孔保持极高同轴度，避免耗材弯折造成送料阻力波动；散热鳍片采用等距排布结构，在有限的安装空间内最大化散热面积，保证散热效率的同时控制整体重量，减少打印头运动过程中的惯性负载；各连接部位采用标准螺纹配合，兼顾密封性能与拆装便利性，方便后期更换不同孔径喷嘴、清理堵塞的熔融腔；侧面预留的安装固定位能够适配常见的X轴滑车安装孔位，无需额外改装即可适配多数主流桌面级3D打印机的安装边界，整体径向尺寸紧凑，不会在打印过程中与已成型零件发生干涉，轴向长度经过优化，能够配合常规的打印平台调平行程，保证喷嘴与成型面的距离可精准调节。
