自研桌面级FDM熔融沉积3D打印设备结构设计

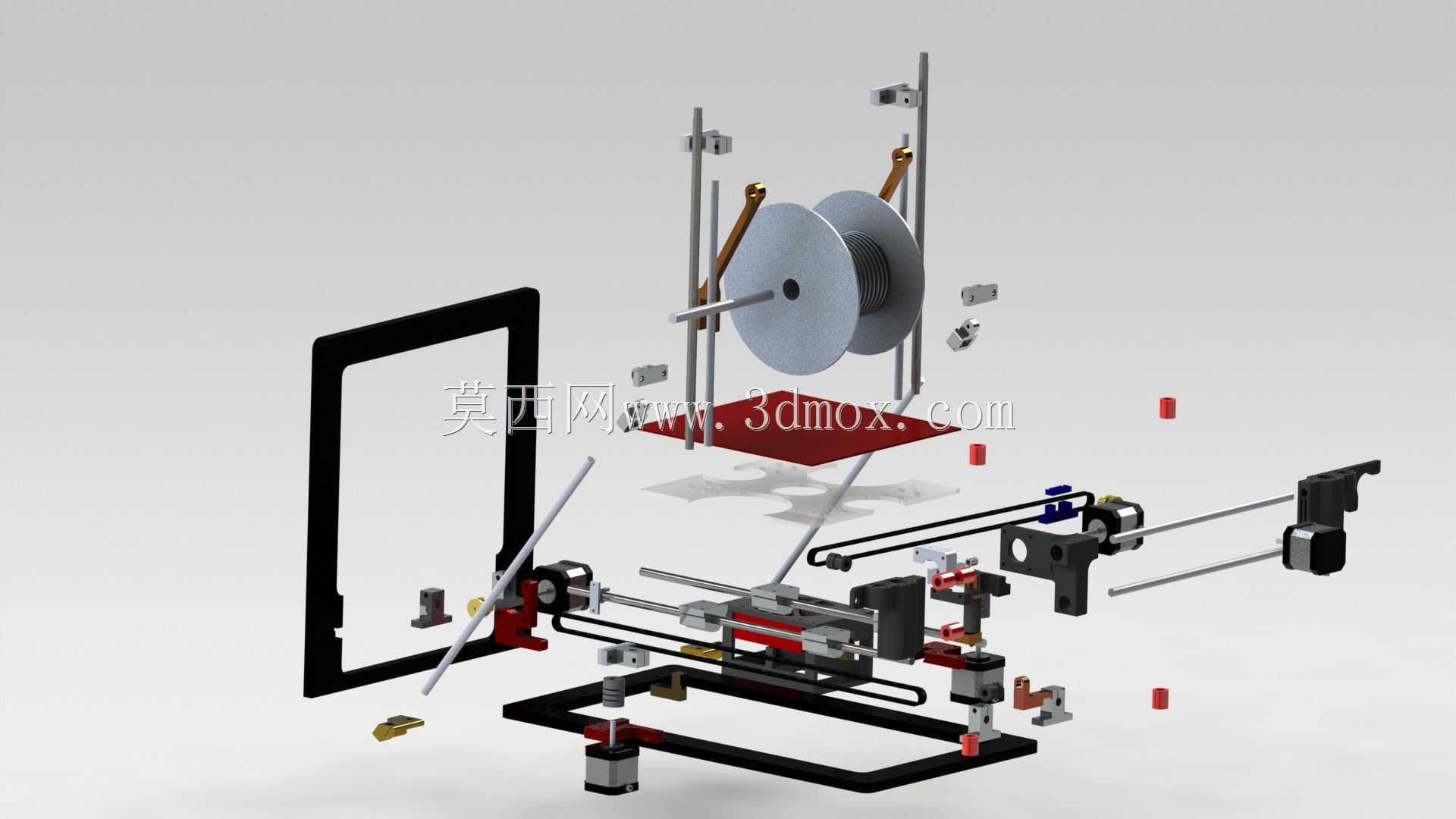

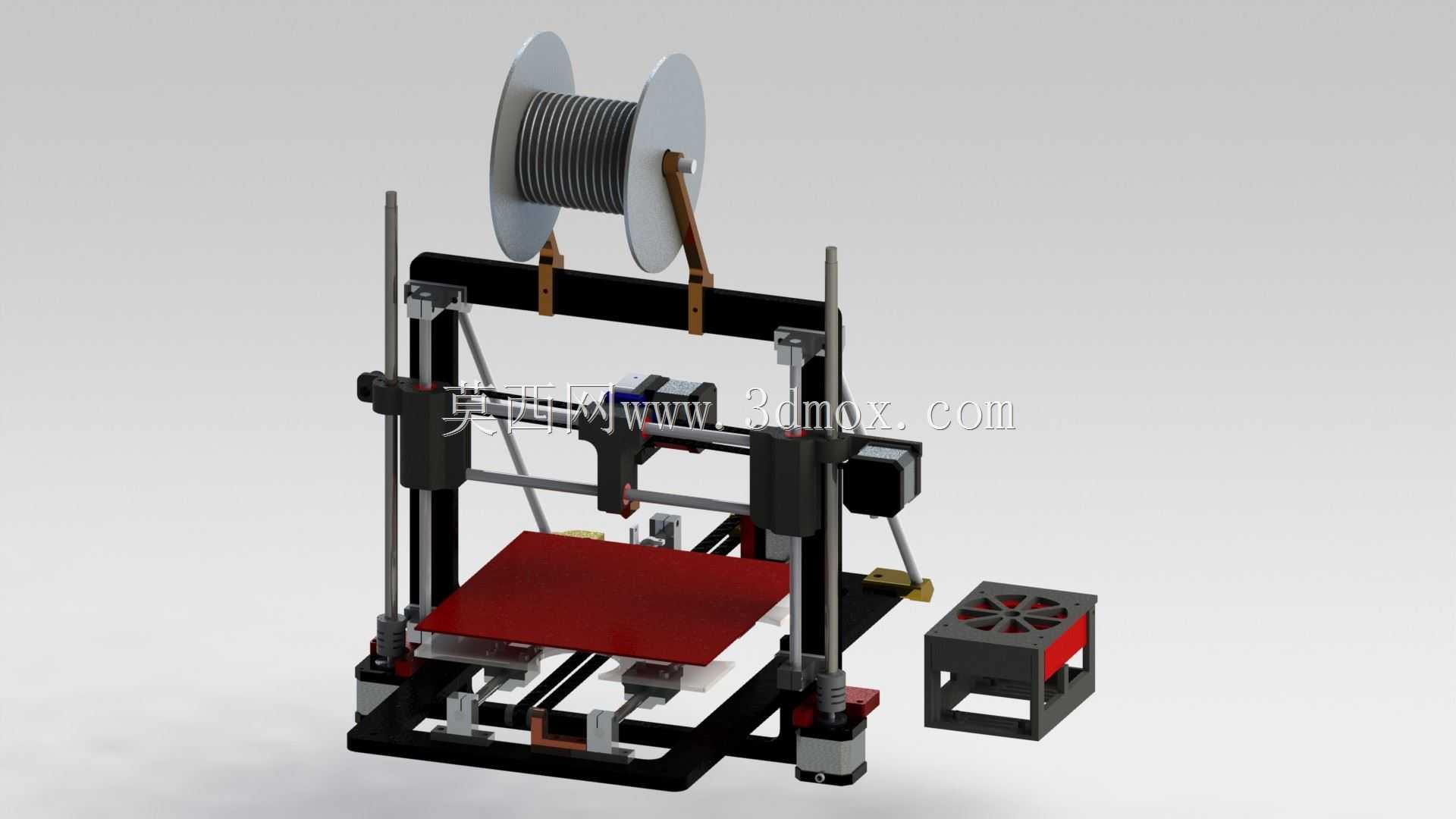

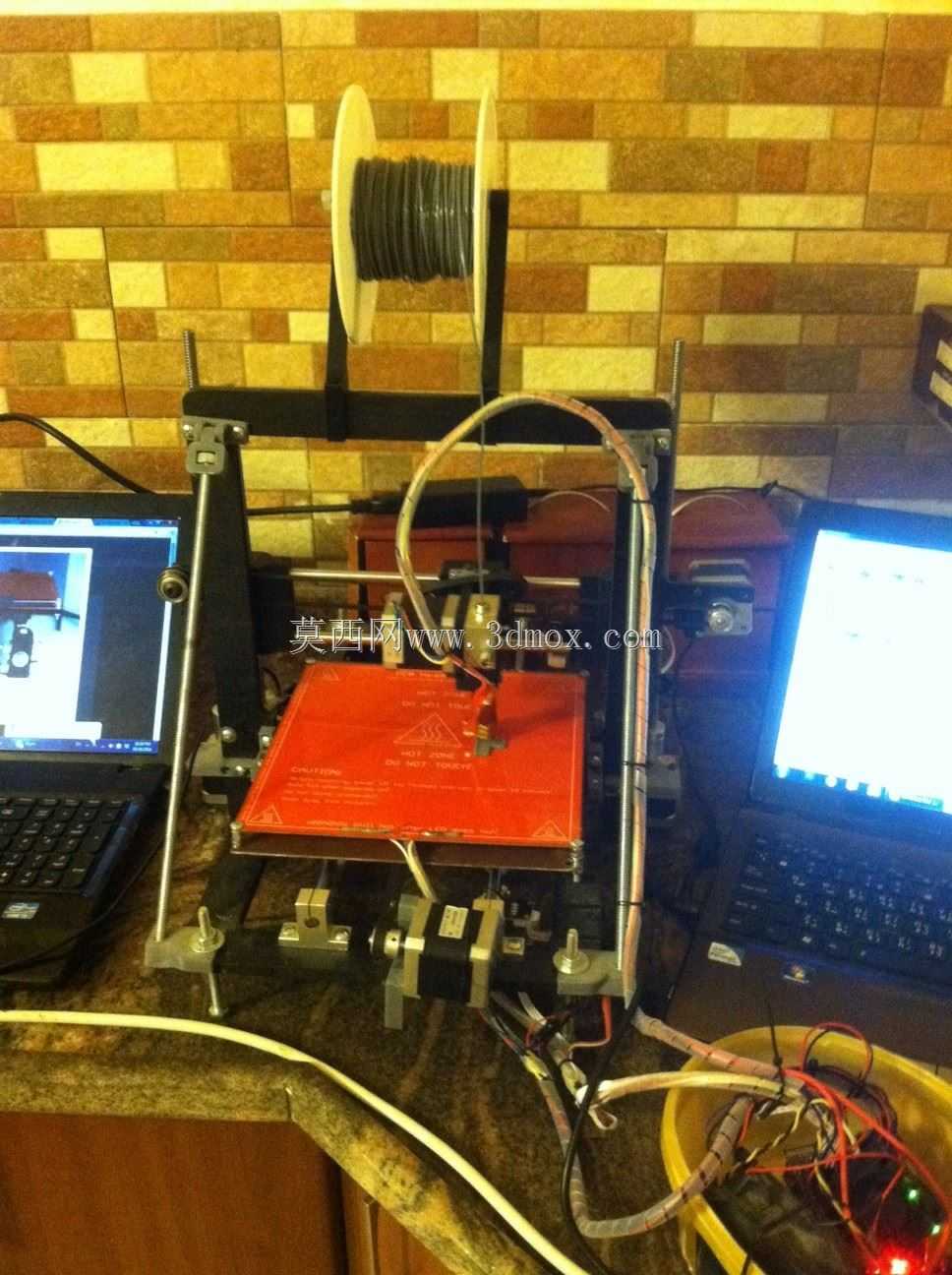

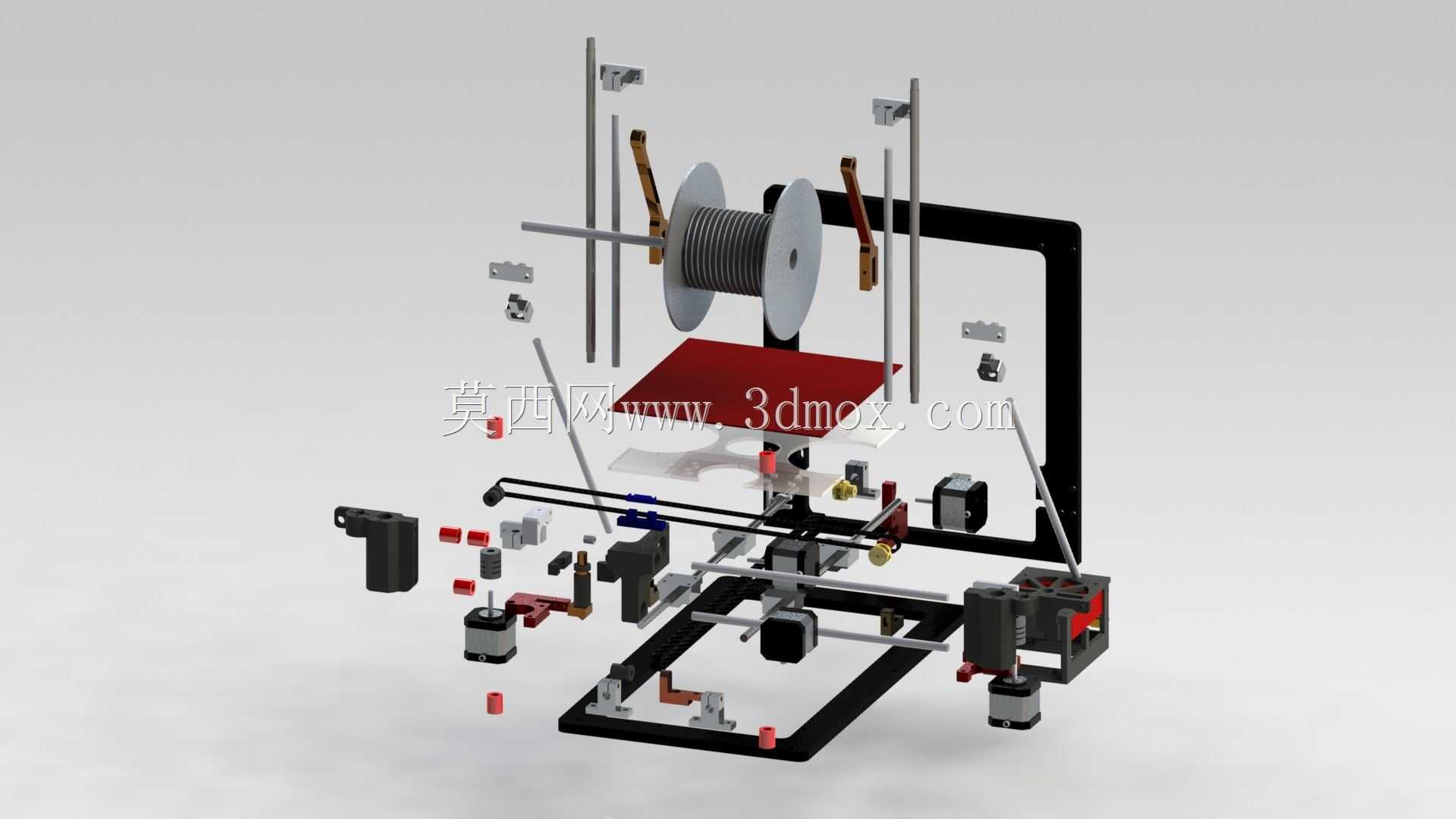

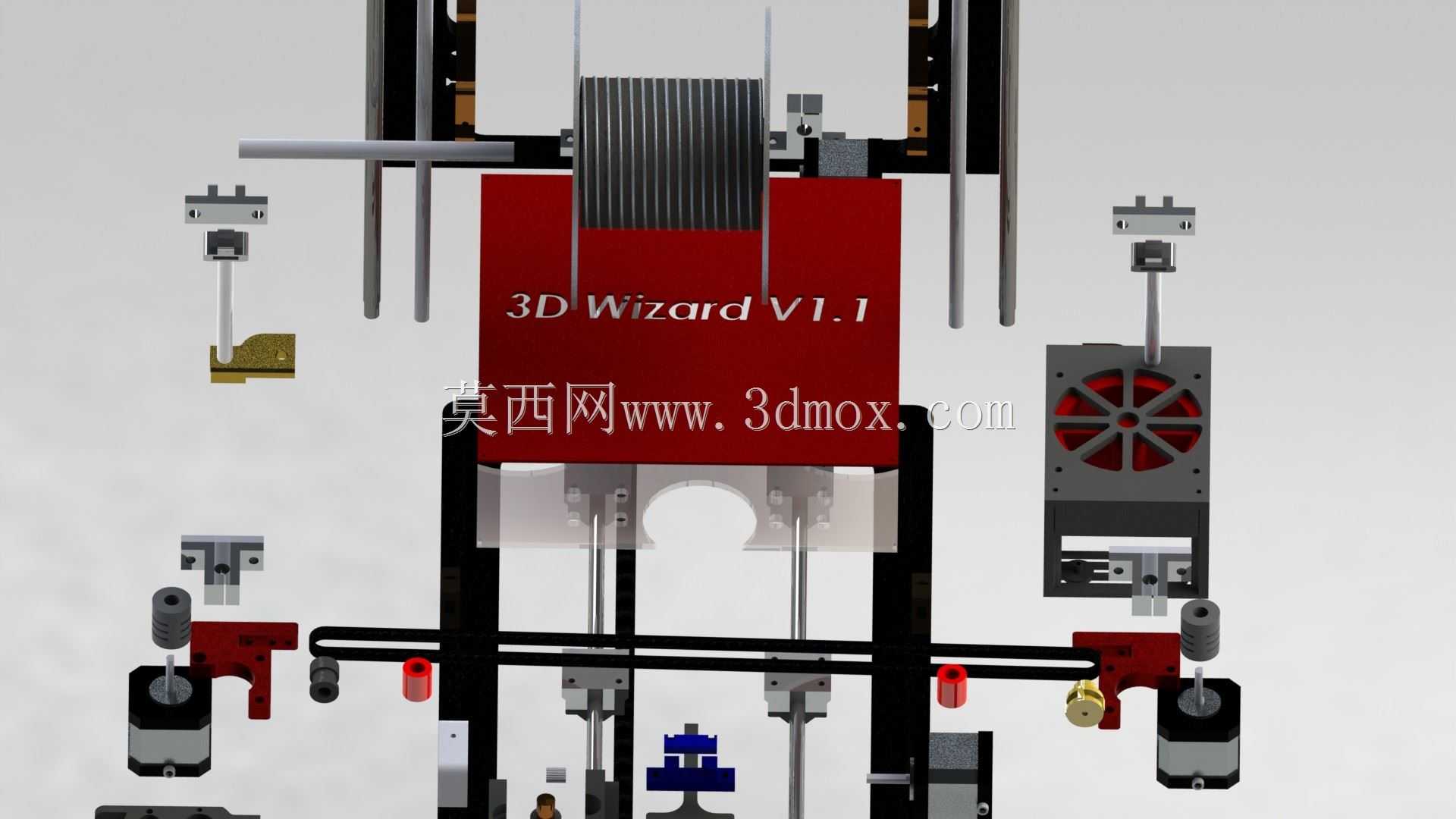

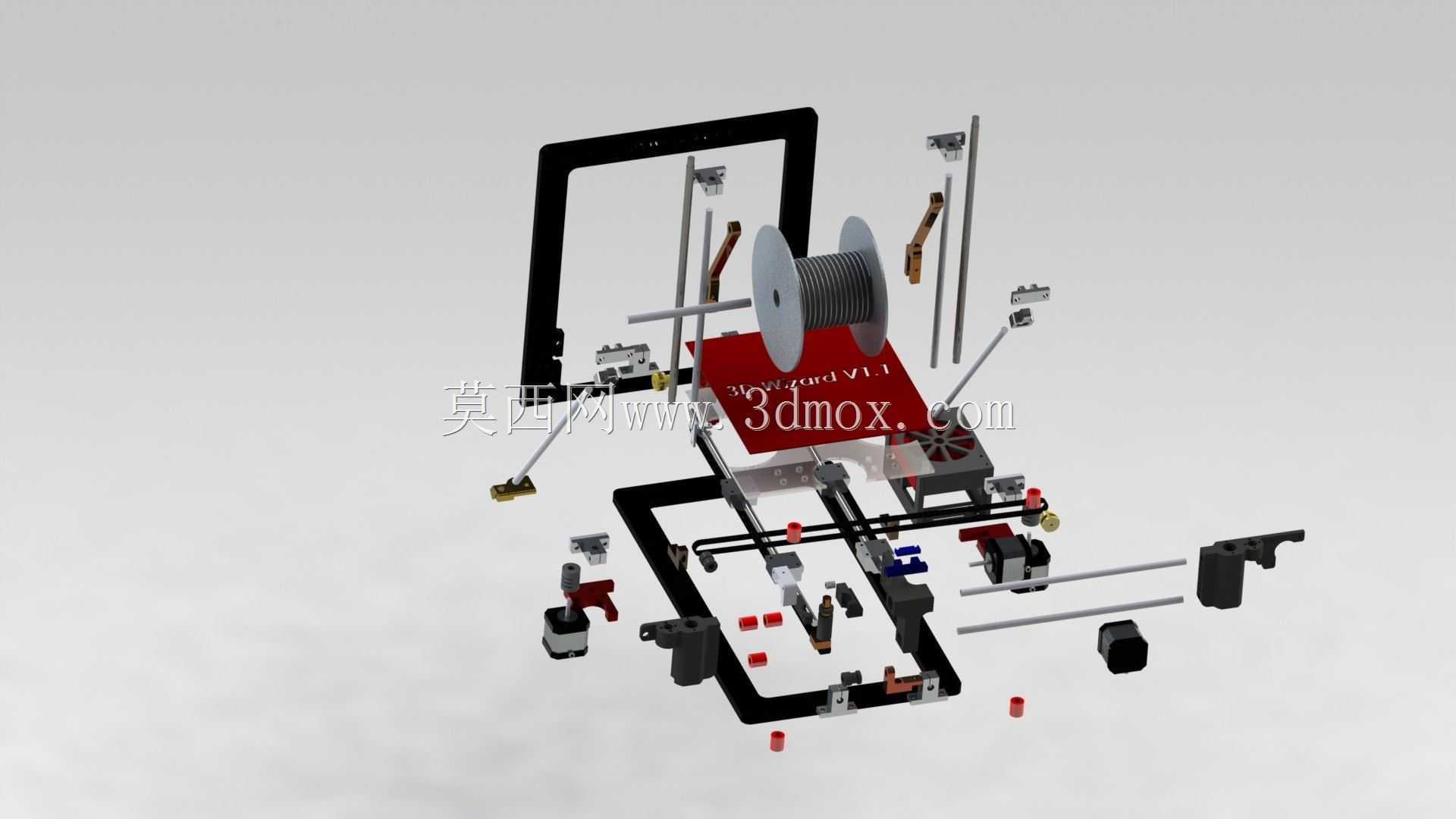

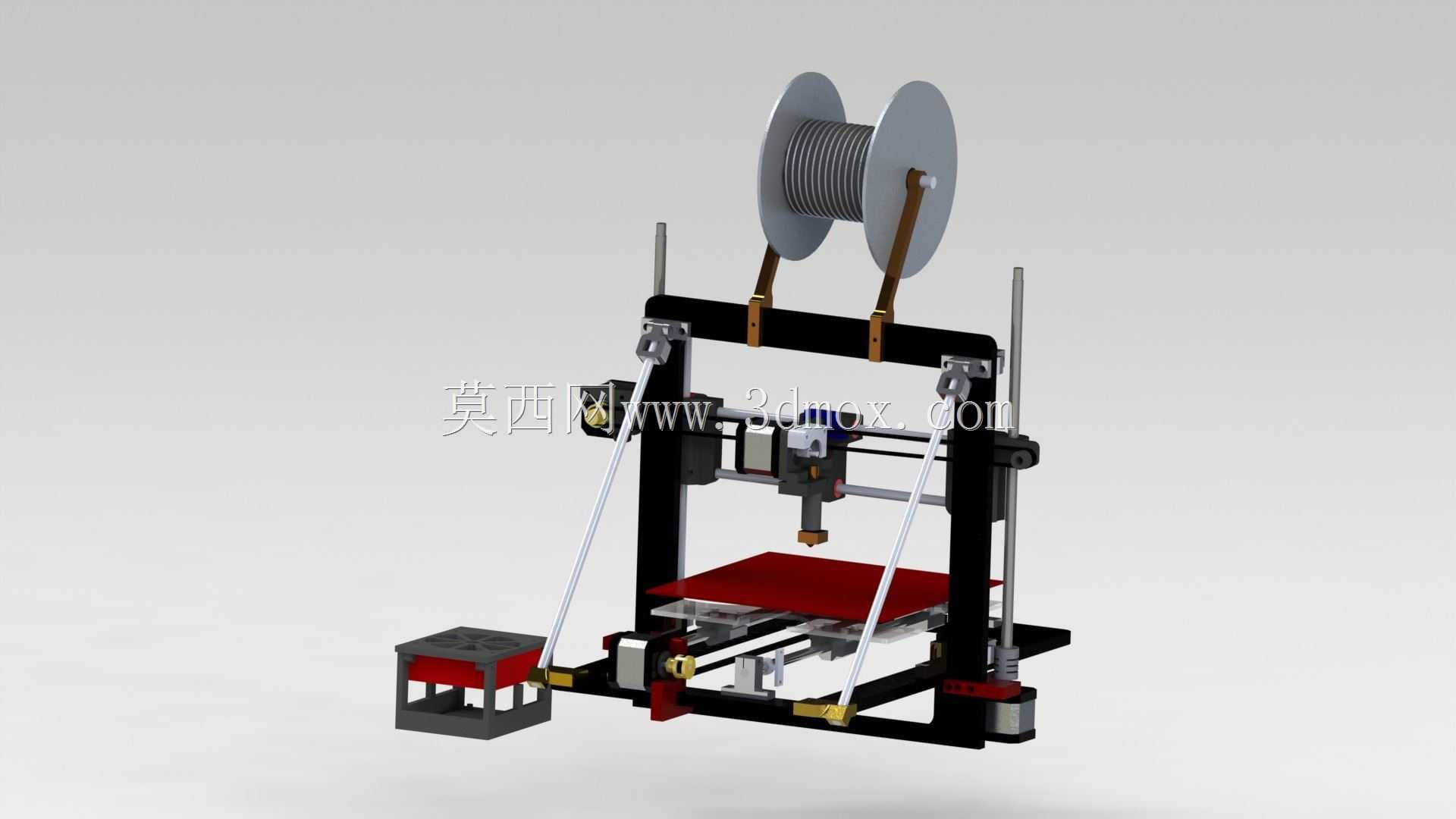

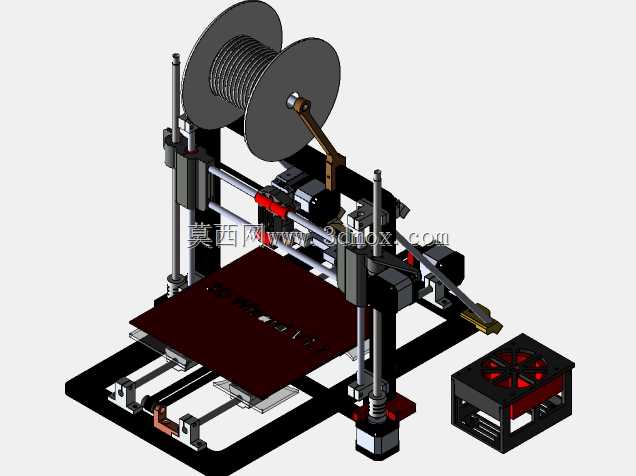

这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、中小学科创教学以及手板打样的轻量化应用场景，可满足小尺寸定制零件、创意模型、教学演示件的快速制作需求，无需依赖外部加工供应链，即可完成从数字模型到实体零件的快速转化，大幅降低小批量定制件的制作周期与成本。设备核心采用经典的笛卡尔坐标运动架构，X轴负责打印喷头的横向水平移动，Y轴负责成型平台的纵向水平移动，Z轴负责喷头组件的垂直升降，三轴均采用光轴导轨搭配同步带传动的结构，在保证运动顺滑度的同时，将传动间隙控制在极小范围内，有效避免打印过程中出现层纹错位、轮廓偏移的问题。打印喷头部分集成了加热块、喉管、散热鳍片与散热风扇，可稳定适配PLA、PETG等常用熔融耗材，加热块温度可覆盖常用耗材的熔融区间，散热风扇持续对喉管上部进行风冷降温，避免耗材提前软化造成堵头故障，保证长时间连续打印的出料稳定性。Z轴采用双光轴导向搭配丝杆传动的结构，可实现微米级的层厚调节，最小打印层厚可控制在0.1mm，兼顾打印效率与成品表面精度。设备的机架采用铝型材与钣金件组合的结构，整体安装边界控制在桌面设备的常规尺寸范围内，可直接放置于普通工作台面使用，无需额外预留过大的操作空间，机架的连接位置均设计了定位槽与安装孔位，组装时可快速对齐各轴的平行度与垂直度，降低装配调试的难度。成型平台采用可调平的结构设计，用户可通过平台下方的调节旋钮快速调整平台与喷头的间距，保证首层打印的附着力，避免出现翘边、首层脱落的问题。设备两侧预留了耗材架安装位与走线槽，可将耗材输送路径与电路走线规整收纳，避免运动过程中出现管线干涉、耗材缠绕的问题。整体设计在控制硬件成本的前提下，兼顾了打印精度、运行稳定性与装配维护的便捷性，后续可通过升级喷头组件、扩展打印尺寸等方式，适配更多类型的打印耗材与更大尺寸的模型制作需求，为个人用户与小型团队提供高性价比的增材制造解决方案。
