双肘颚式破碎设备结构设计方案

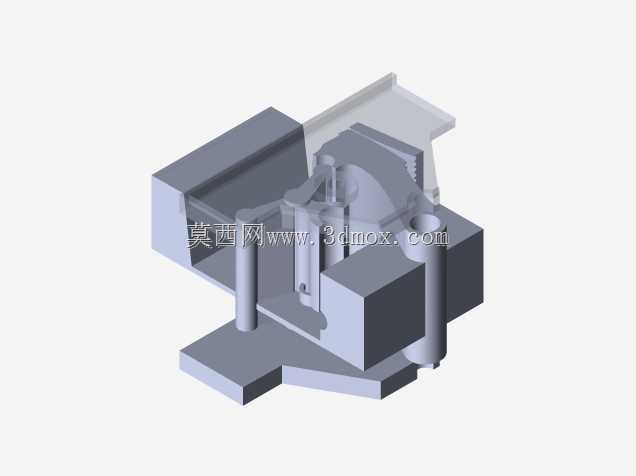

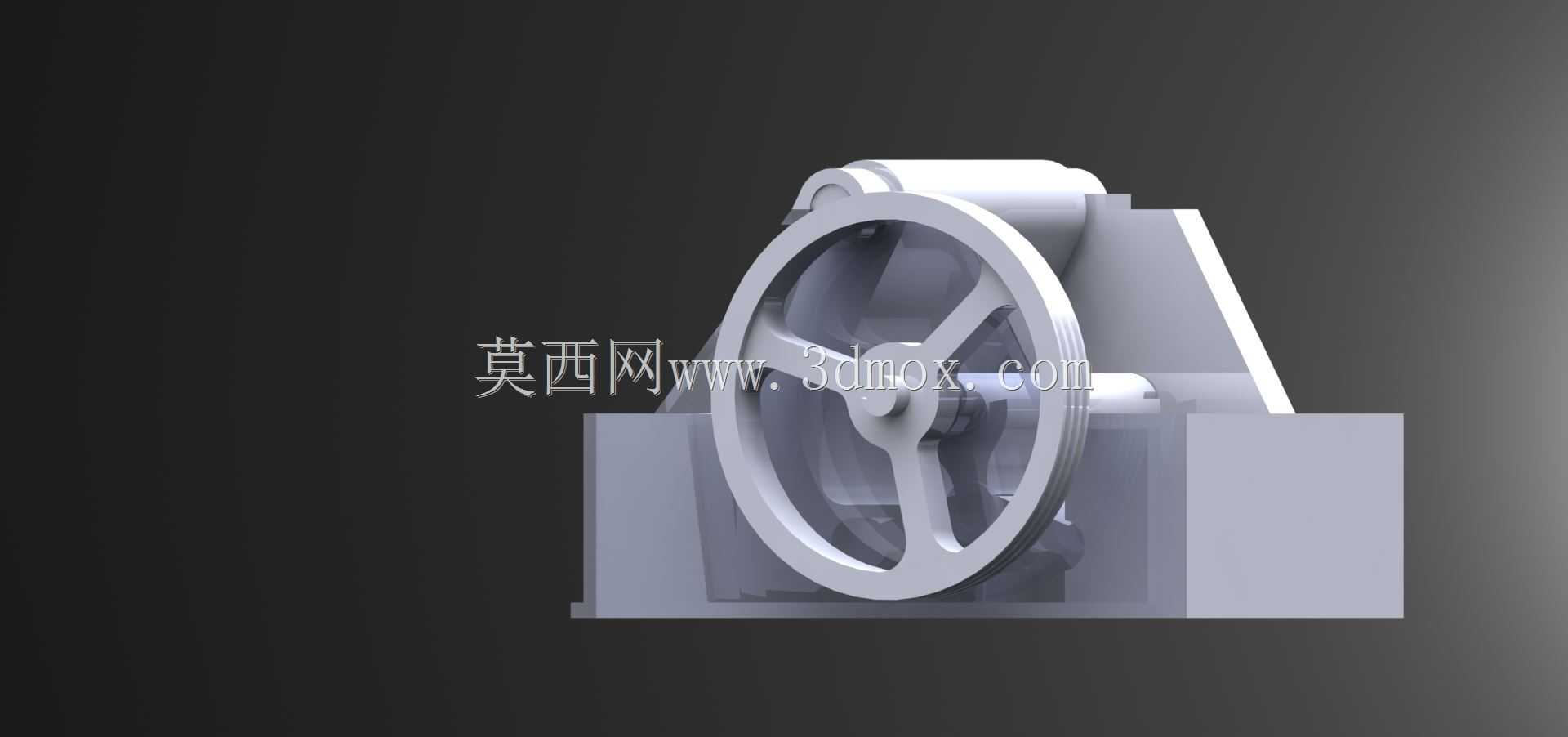

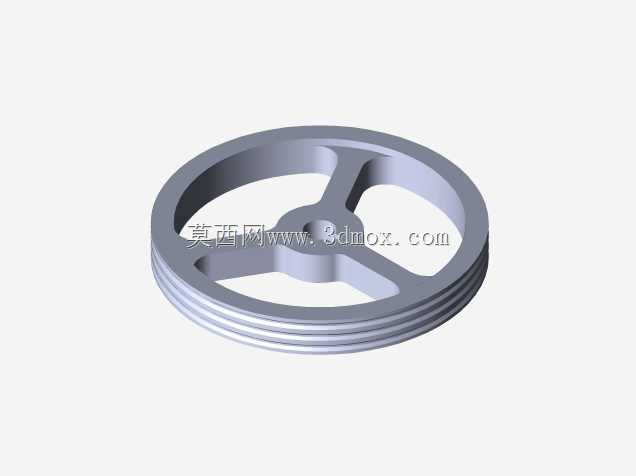

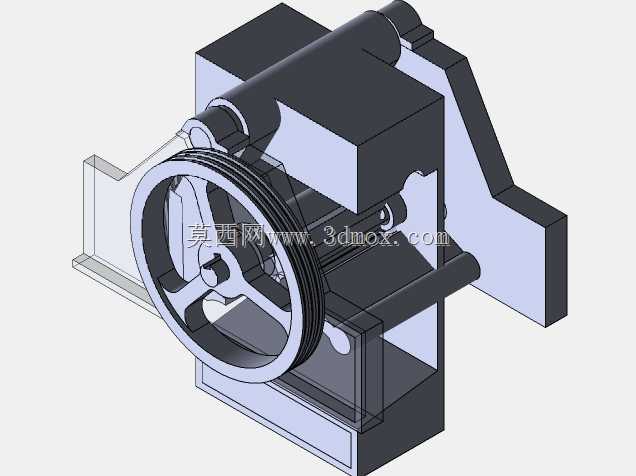

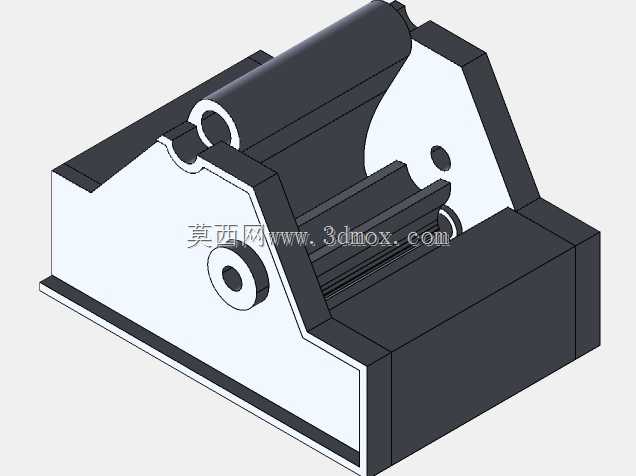

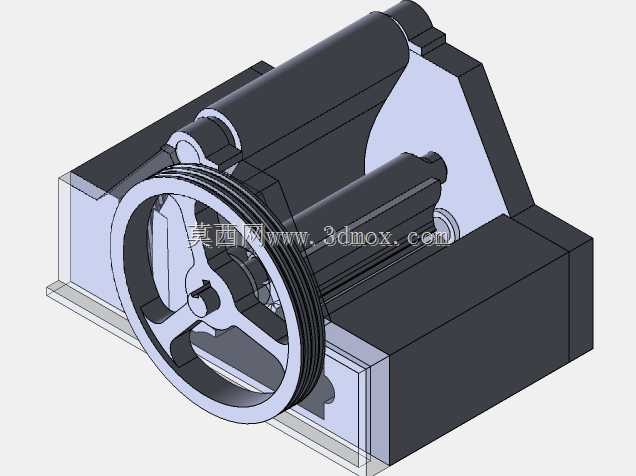

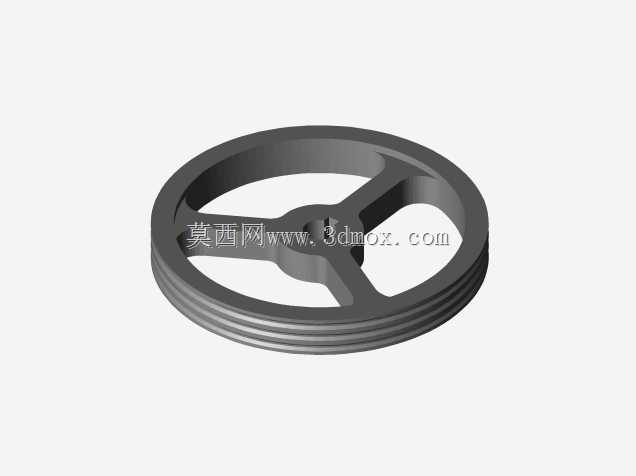

这款双肘颚式破碎结构，主要面向中小规格物料破碎作业场景，可适配实验室小样制备、小型加工点物料粗碎、教学演示等多类使用需求，能够对硬度适中的矿石、工业废渣、建筑边角料等块状物料完成挤压破碎作业，将入料尺寸控制在适配范围内的大块物料挤压破碎为粒度均匀的中小颗粒，为后续的物料筛分、研磨、再加工工序提供符合粒度要求的原料。从功能特性来看，该结构采用双肘板支撑的动颚驱动设计，相比单肘颚式结构，动颚的运动轨迹更贴合物料破碎的受力需求，破碎过程中动颚对物料的挤压作用力分布更均匀，既能减少不必要的行程损耗，提升破碎作业的效率，也能降低颚板局部的异常磨损，延长易损件的更换周期；结构整体的受力传递路径经过优化，驱动轮的动力通过偏心轴传递至动颚组件时，双肘板能够分担大部分的径向载荷，减少主轴部位的应力集中，提升整体结构的运行稳定性。在设计思路上，该结构充分考虑了实体制作与装配的便捷性，各部件的连接边界、装配间隙都预留了合理的公差范围，既可以用于原理验证的实物制作，也能作为小型破碎设备开发的结构参考；机架部分采用整体式的支撑框架设计，两侧的支撑臂与中部的定颚安装位一体衔接，能够承受破碎作业中产生的交变冲击载荷，避免作业过程中出现机架晃动、连接松动的问题；动颚组件与肘板的接触位置设计了适配的安装槽位，可根据实际使用的弹簧件参数灵活调整槽位尺寸，匹配不同刚度的复位弹簧，适配不同硬度物料的破碎力度需求。从外形尺寸与安装边界来看，该结构整体布局紧凑，驱动轮布置在结构侧方，进料口位于结构上部的动颚与定颚之间，出料区域预留了足够的落料空间，安装时仅需在底部预留平整的固定基面，固定机架底部的安装位即可完成主体结构的固定，不需要额外搭建复杂的支撑架构；侧方的驱动轮位置预留了动力输入的连接接口，可根据实际作业的动力需求匹配对应的驱动组件，整体的安装占用空间较小，能够适配空间有限的作业场地，同时各易损的颚板部位都设计了快拆式的安装结构，后期维护更换部件时不需要完全拆解主体框架，能够有效降低维护的时间成本。
