四轴无人机电机电调连接器固定保持架

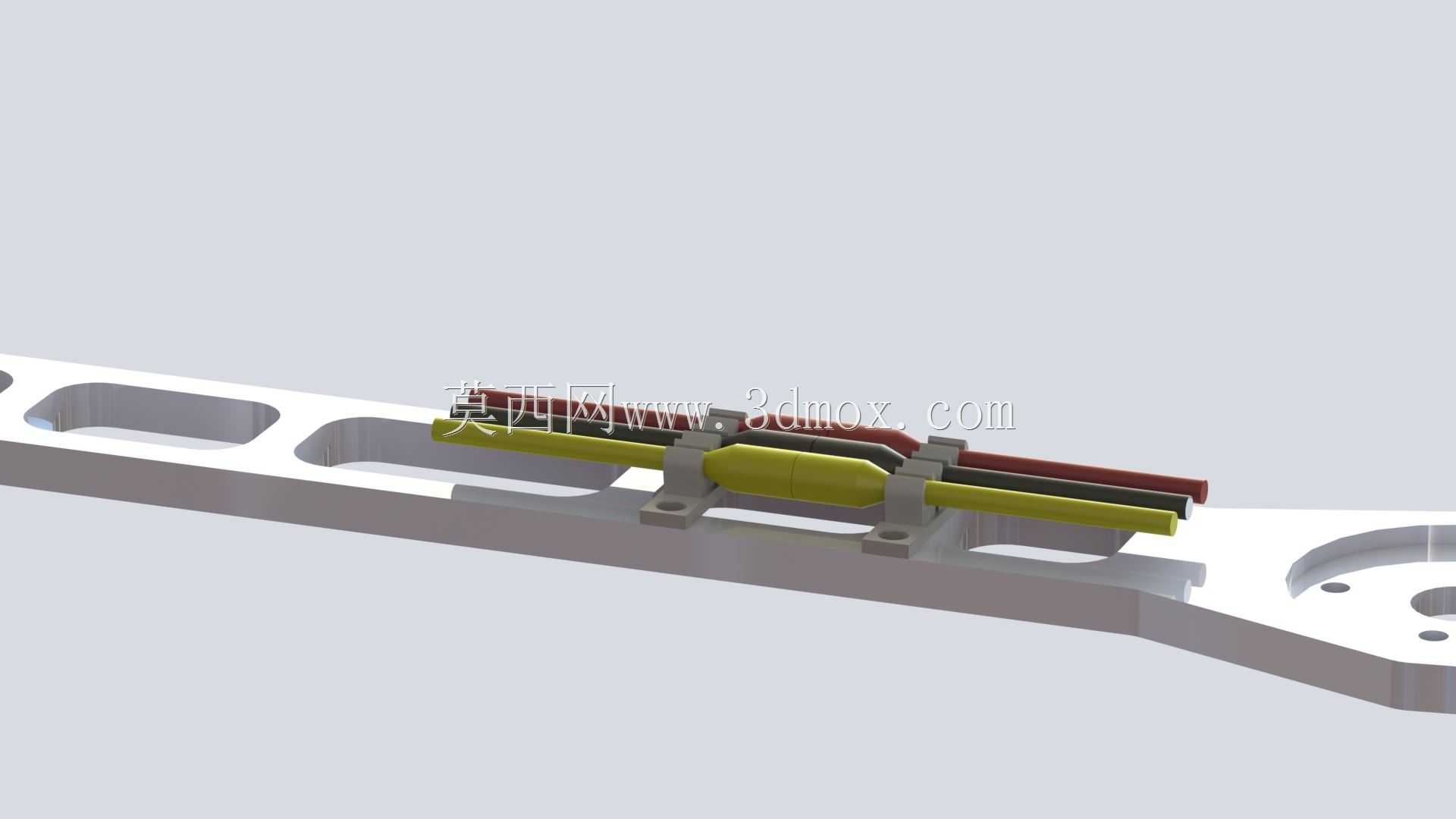

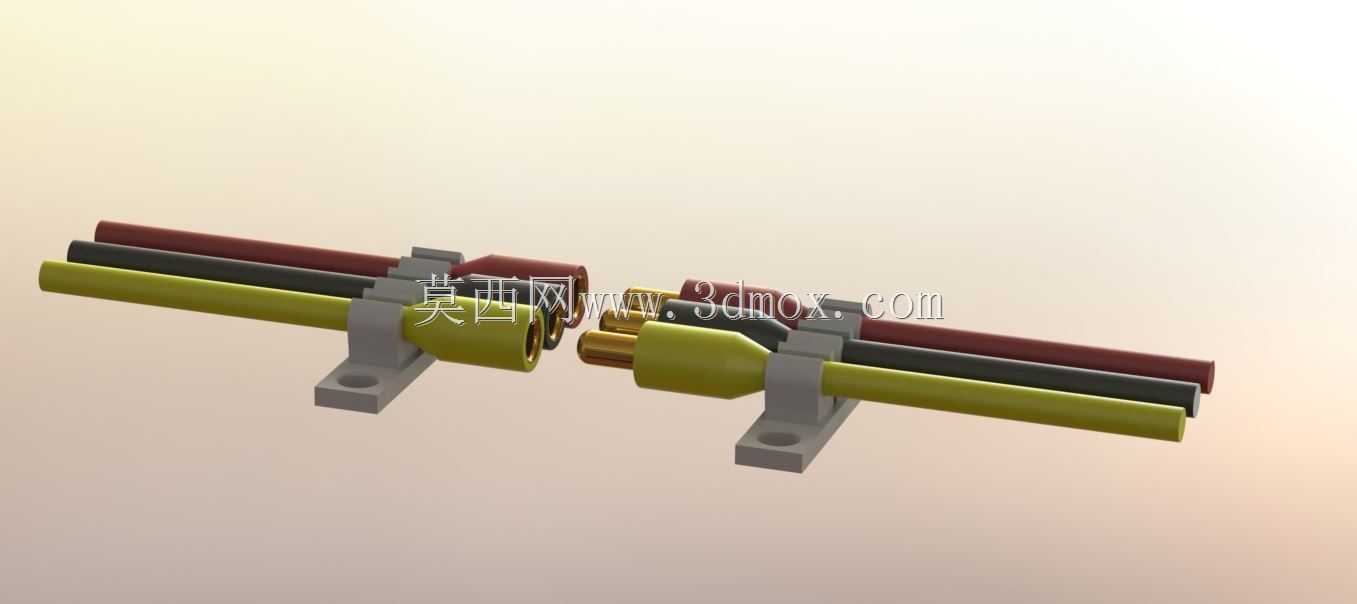

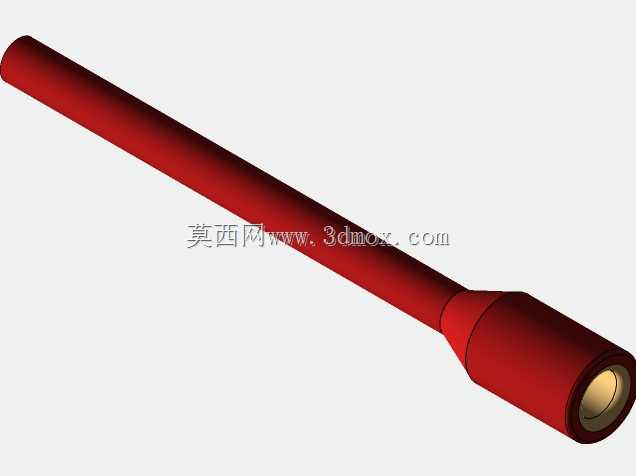

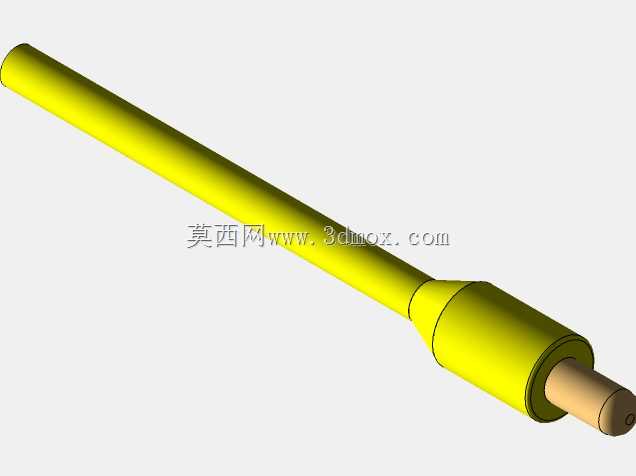

这款保持架主要应用于多旋翼无人机动力链路的连接环节，聚焦电机与电子稳定控制系统（ESC）的接线端固定需求，解决飞行过程中动力接线松脱、焊点受力断裂、线束晃动干扰飞控的实际痛点，适配四轴飞行器机臂端的动力布线场景，为动力回路的可靠连接提供结构支撑。在实际飞行作业中，无人机电机与ESC之间的大电流接线多采用香蕉插头对接，传统接线方式仅靠插头自身摩擦力与焊点受力固定，在飞行器做机动动作、产生高频振动或是发生轻微磕碰时，插头极易出现松脱、接触不良的问题，轻则导致动力输出异常影响飞行姿态稳定，重则引发空中断电坠机，这款保持架正是针对这一问题设计的结构件，通过物理限位的方式将对接后的插头牢牢固定，同时为线束提供规整的走线支撑，避免线束随意晃动剐蹭桨叶或是拉扯焊点。从功能特性来看，该保持架采用分体对接式结构，分别对应公头、母头两端的接线位置，架体上设置了与插头外径匹配的卡槽，能够将对接完成的插头整体嵌合在卡槽内，限制插头的轴向窜动与径向偏移，同时架体预留了带安装孔的固定支脚，可通过螺丝直接固定在无人机机臂的对应安装位上，让接线端与机臂形成刚性连接，将飞行过程中产生的振动直接传导至机臂结构，避免焊点直接承受振动载荷。设计思路上，这款保持架充分考虑了3D打印的加工特性，整体结构无复杂倒扣与悬空结构，无需额外支撑即可完成打印，架体的壁厚设置兼顾了结构强度与轻量化需求，不会给无人机增加过多的负载重量；卡槽的尺寸根据常用的3.5mm、4mm规格航模香蕉插头设计，能够紧密贴合插头外壁，同时预留了轻微的装配公差，方便插头的嵌入与取出；固定支脚的安装孔位间距匹配常规四轴无人机铝制机臂的安装孔位标准，无需对机臂进行二次打孔改装即可直接安装，降低了用户的改装门槛。在外形尺寸与安装边界上，单组保持架的整体长度适配三路线束并排排布的宽度，架体高度不超过机臂上表面10mm，安装后不会突出于机臂外轮廓，避免与螺旋桨发生干涉；固定支脚的安装孔采用通用的M2螺丝规格，安装时仅需在机臂对应位置预留两个间距为12mm的M2螺丝孔即可完成固定，架体上线槽的走线方向与机臂轴向平行，线束从架体引出后可直接沿机臂内壁走线至电调端，不会出现线束弯折角度过大导致的线芯断裂问题。
