电厂用钢制料斗结构设计方案

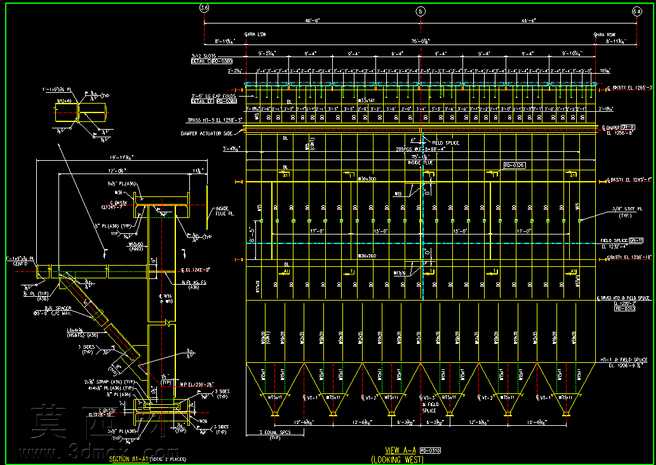

本作品为电厂输储料系统配套的钢制料斗三维结构设计，建模阶段严格遵循电厂散料输送设备的设计规范，首先依据物料流通量、堆积角参数确定料斗的整体轮廓尺寸，上部采用矩形直段结构匹配来料输送设备的出料口宽度，下部设置多组并列锥形下料斗，每个锥斗的倾斜角度经过反复校核，确保燃煤、灰渣等电厂常见散料能够依靠自重顺畅下滑，避免物料粘附、架桥堵塞的问题。建模过程中对料斗的承载结构做了精细化处理，直段侧壁设置多道横向加强筋与纵向支撑肋，沿料斗长度方向均匀排布的立柱将上部料仓的载荷均匀传递至下部支撑框架，锥斗与直段的连接位置做了圆弧过渡结构设计，既降低了物料流通的阻力，也减少了直角连接处的应力集中问题。料斗侧壁预留了检修人孔、料位检测装置的安装接口，下料口位置配置了法兰连接结构，可直接匹配后续给料设备的进料端，所有连接孔位、加强筋的排布都做了参数化建模处理，可根据不同电厂的出力需求快速调整整体尺寸。材质配置上针对电厂工况的耐磨、防腐蚀需求，料斗与物料接触的内壁设置了耐磨衬板的安装层，外部支撑结构采用普通碳素结构钢材质，渲染阶段区分了不同部件的材质表现，清晰展现了料斗的内部结构与外部支撑的连接关系，整体结构兼顾了承载强度、物料流通顺畅性与安装维护的便捷性，可直接用于电厂输料系统的施工参考或设备生产指导。
