直插式绿色发光二极管电子元件结构

直插式绿色发光二极管是电子电路领域应用极为广泛的基础半导体指示器件，日常在各类消费电子、工业控制板卡、家电设备、仪器仪表的状态指示场景中随处可见，小到充电宝的电量提示、充电器的通电指示，大到工业控制柜的运行状态反馈、实验设备的信号提示，都能见到这类直插LED的身影，它承担着电路工作状态可视化传递的核心作用，能够将电信号转化为清晰的可见光信号，帮助使用者快速判断设备的通电、运行、故障等不同状态，是人机交互环节最基础也最不可或缺的小型器件之一。

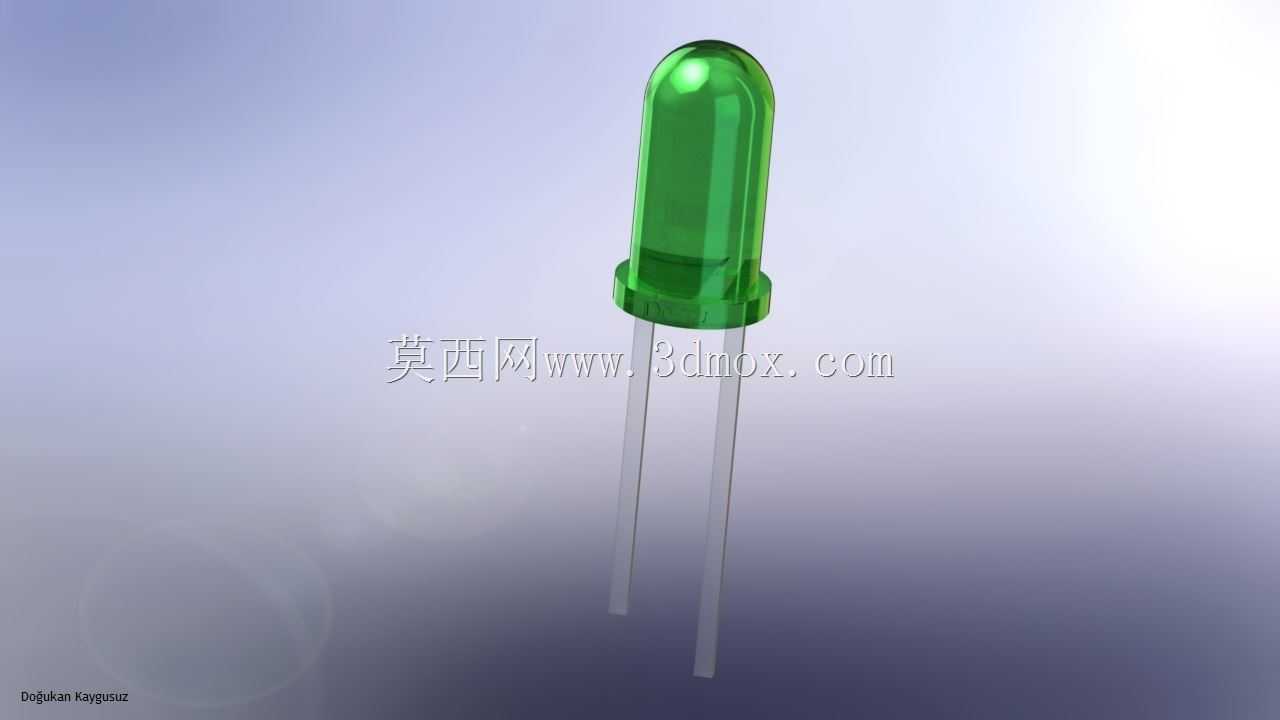

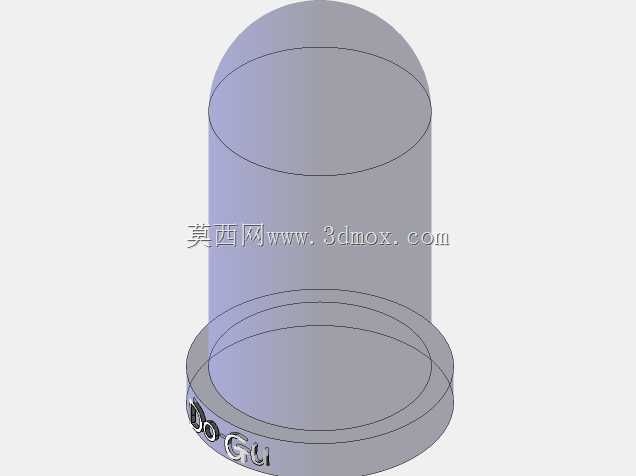

这款绿色直插LED的设计完全遵循行业通用的直插封装规范，整体结构分为环氧封装胶体、内部半导体发光芯片、两根平行引出引脚三个核心部分。头部的环氧封装采用圆头带凸缘的经典造型，绿色透明的环氧材质一方面可以保护内部脆弱的半导体芯片不受外界潮气、粉尘、外力的损伤，另一方面可以对芯片发出的光线起到聚拢折射的作用，提升光线的指向性与可视角度，让发光状态在常规室内光照环境下也能清晰辨识。封装下部的凸缘结构是生产与装配过程中的定位基准，在波峰焊、手工焊接工序中，能够帮助作业人员快速确认元件的插装深度，保证引脚穿过PCB板后的预留长度符合焊接工艺要求，避免出现插装过深导致胶体贴板影响散热、或是插装过浅导致引脚焊接强度不足的问题。

两根平行的金属引脚采用导电性与焊接性优异的合金材质，引脚间距符合通用2.54mm网格PCB的孔位设计标准，能够适配市面上绝大多数万用板、量产PCB的安装孔位，不需要额外改孔即可直接插装焊接。引脚的长度设计兼顾了不同安装场景的需求，既可以直接插装在常规厚度的PCB板上焊接后剪脚使用，也可以在需要垫高安装、或是面板指示安装的场景中，弯折引脚调整伸出长度，适配不同厚度的设备面板安装需求。设计过程中充分考虑了量产装配的兼容性，整体外形尺寸完全符合行业通用的5mm直插LED的尺寸规范，最大外径、胶体长度、引脚直径、引脚间距都和行业通用标准保持一致，能够直接适配现有成熟的自动插件机生产工艺，不需要调整设备参数即可投入批量生产，有效降低电子组装环节的适配成本。同时环氧封装的耐温范围匹配常规波峰焊的温度曲线，能够承受焊接过程中的短时高温，不会出现胶体融化、内部芯片损伤的问题，保证焊接后的器件可靠性。在实际电路应用中，这类绿色LED通常搭配限流电阻使用，正向导通电压符合常规半导体发光器件的参数区间，能够在低压直流电路中稳定工作，发光均匀柔和，长时间通电工作下光衰控制在合理范围内，使用寿命远长于传统的白炽指示灯，功耗也仅为传统指示灯的几十分之一，非常适合需要长时间持续状态指示的应用场景。
