船用无刷电机钢筋混凝土安装支架

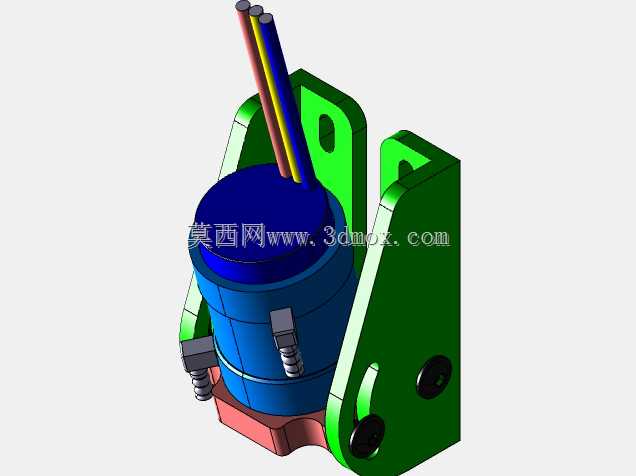

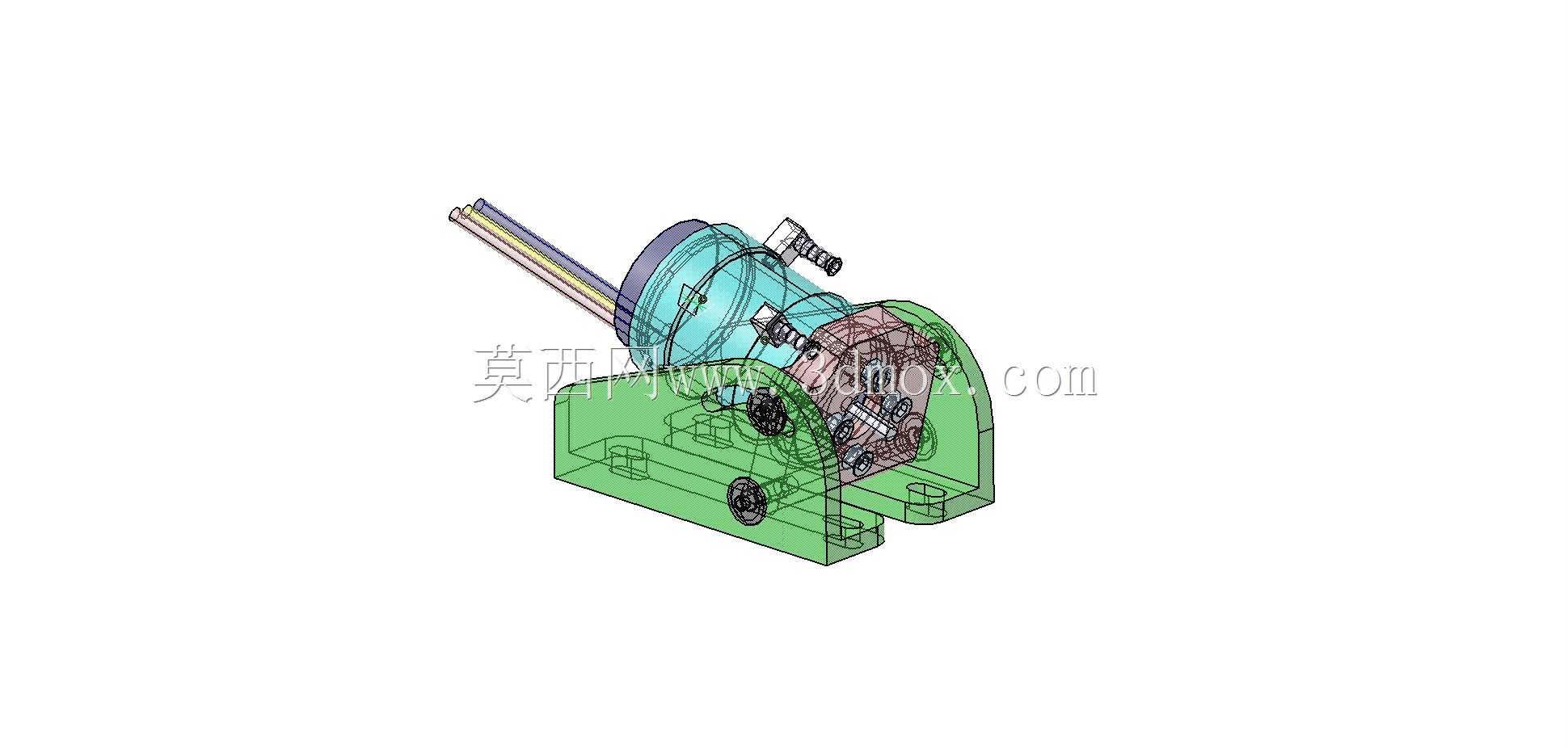

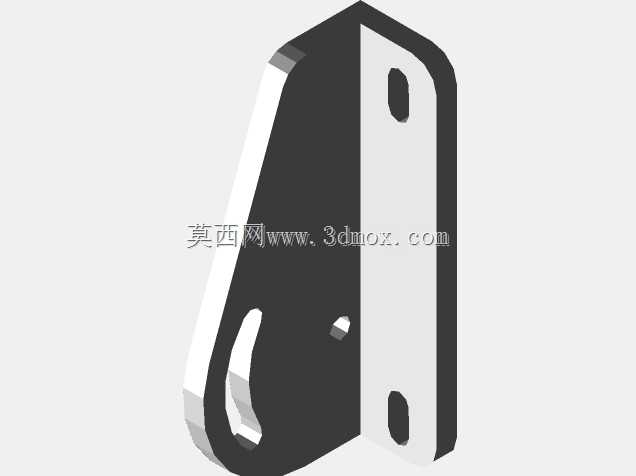

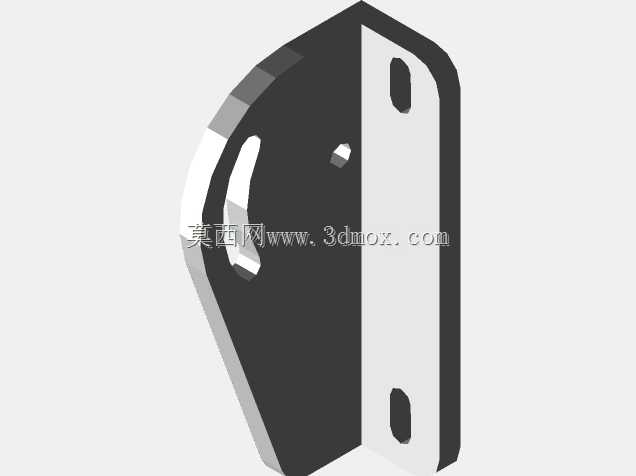

这款船用无刷电机安装支架，主要应用于内河及近岸小型作业船舶的动力系统配套场景，适配钢筋混凝土材质船体的动力单元安装需求，解决传统金属支架在混凝土船体上安装适配性差、长期受水体侵蚀易锈蚀松动的痛点，为船舶推进系统的无刷电机提供稳定可靠的承载与定位基础。在实际船舶航行作业中，该支架承担着固定无刷电机、衔接电机输出轴与船舶推进传动组件的核心作用，能够抵消船舶航行过程中船体振动、水流冲击带来的交变载荷，避免电机运行过程中出现位移、轴系偏移等问题，保障动力传输的稳定性与连续性，降低动力系统的故障概率。从功能特性来看，支架采用一体化的包覆式结构设计，主体承载区域完全贴合无刷电机的底部安装轮廓，预留的安装孔位与电机底座的固定点位精准匹配，无需现场二次打孔即可完成电机的对位安装；支架侧边设置有传动组件的避让空腔，能够容纳电机输出端连接的齿轮传动结构，同时预留了传动部件的润滑维护操作空间，日常检修时无需完全拆卸电机即可完成传动件的检查与保养。设计过程中，工程师充分考虑钢筋混凝土船体的安装特性，支架底部的安装基面采用与混凝土船体安装区域完全契合的平面构型，边缘设置有嵌入式的固定锚点结构，安装时可通过混凝土浇筑预埋或者膨胀螺栓锚固的方式与船体形成牢固的整体，相比传统焊接式金属支架，能够更好地适配混凝土船体的材质特性，避免焊接高温对船体结构造成损伤，同时混凝土与支架材质的膨胀系数接近，在水温变化较大的航行环境中不会出现连接缝隙松动的问题。外形尺寸方面，支架整体采用紧凑化设计，整体轮廓完全包裹电机下半部分与传动组件，横向宽度适配小型船舶动力舱的安装空间，不会占用过多舱内有限的操作空间；安装边界上，支架底部的固定点位间距严格匹配混凝土船体预设的动力安装基座尺寸，输出轴端的避让开口与船舶传动轴系的中心高度完全对齐，安装后无需额外调整轴系同轴度即可完成动力系统的对接，大幅缩短现场安装的调试周期。支架的结构加强筋采用网格化布局，在保障整体结构强度满足电机满负荷运行承载需求的前提下，尽可能降低支架自身重量，减少船体的额外载重负担，同时加强筋的走向顺着载荷传递方向布置，能够将电机运行产生的振动均匀传递到船体基座上，降低局部应力集中带来的结构疲劳风险。
