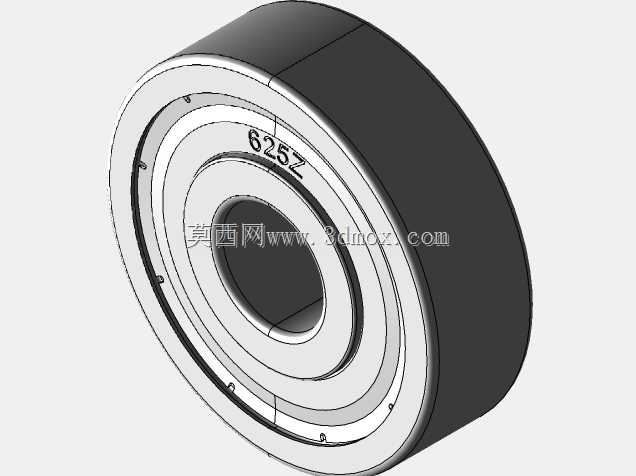

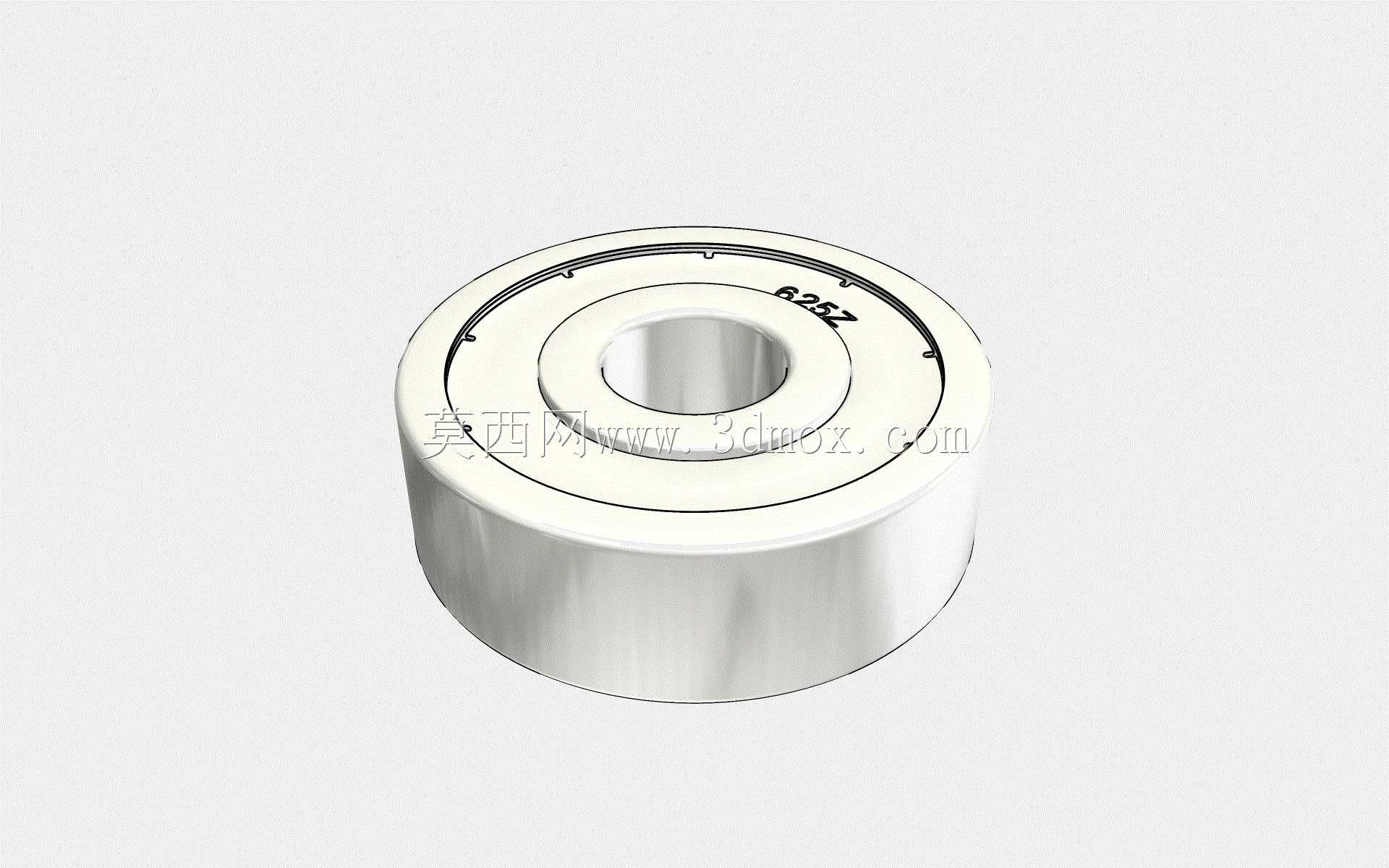

625Z微型深沟球滚珠轴承结构

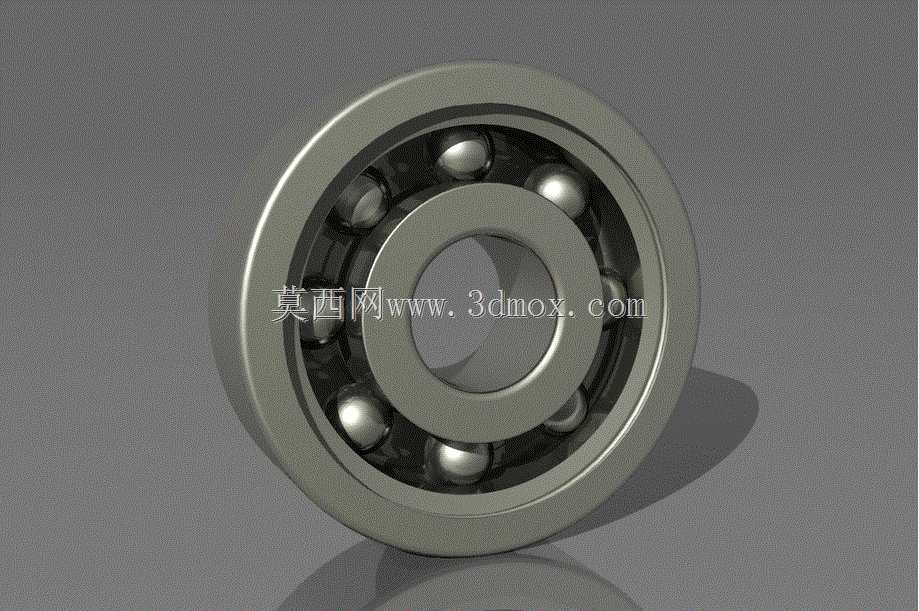

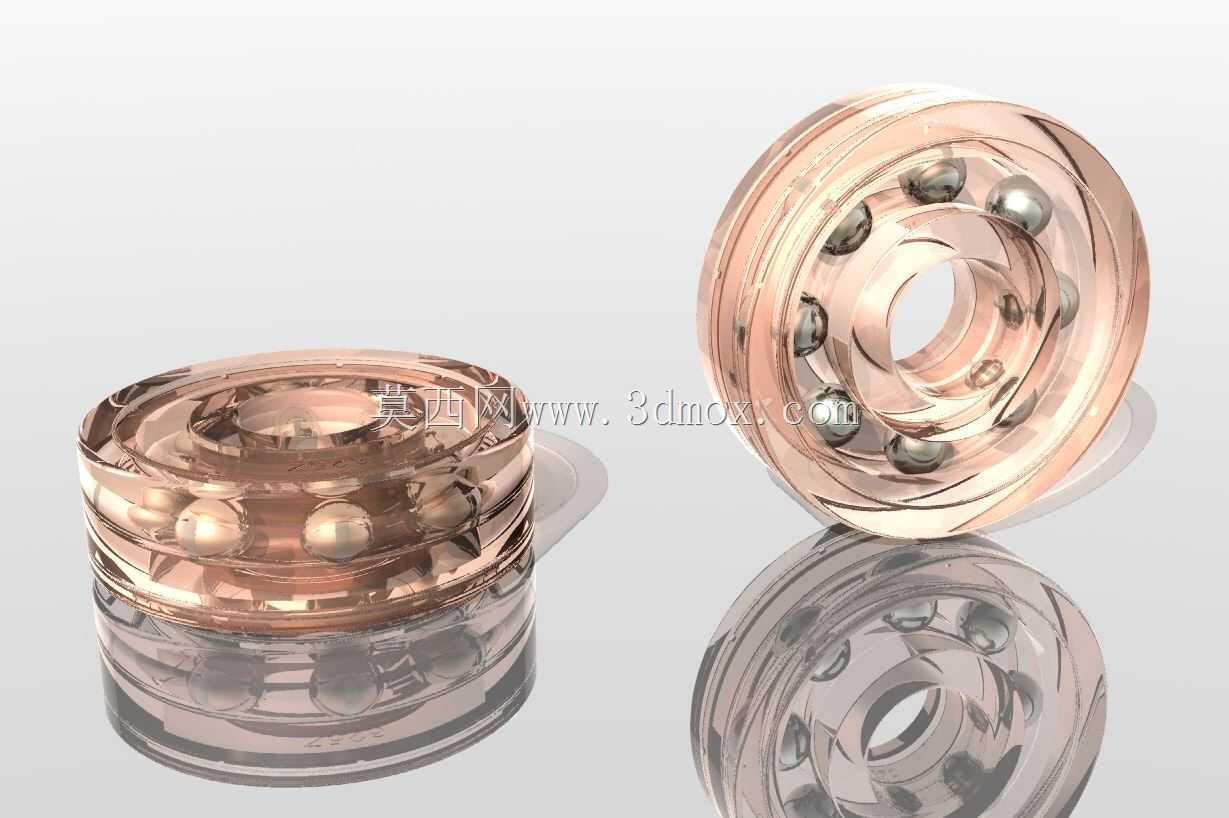

这款微型深沟球轴承是小载荷旋转传动场景中的核心支撑部件，常见于小型伺服输出端、精密仪器转轴、办公设备走纸机构、小型家电传动模块、航模动力输出轴等对安装空间有严格限制的传动位置，主要作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，降低轴系运转过程中的摩擦阻力，约束轴的径向与轴向窜动，保证旋转部件的回转精度。从结构设计来看，该轴承采用经典深沟球结构设计，由内圈、外圈、钢球、保持架四个核心部分组成：内圈与旋转轴采用过盈配合随轴同步转动，内圈外侧加工有连续光滑的弧形滚道，滚道曲率略大于钢球半径，保证钢球在滚道内顺畅滚动同时均匀承载；外圈与安装基座的轴承孔采用过渡或间隙配合固定，内侧同样加工有匹配的弧形滚道，与内圈滚道共同形成钢球的滚动运行空间；多颗高精度钢球均匀排布在内外圈滚道之间，作为滚动承载元件将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低摩擦损耗；保持架将每颗钢球均匀分隔，避免钢球之间直接接触产生摩擦与卡滞，同时引导钢球在滚道内正常运转，优化轴承内部的润滑脂存储空间。作为微型尺寸的轴承型号，其安装边界适配小空间装配需求，内圈孔径适配小直径转轴，外圈外径尺寸紧凑，整体厚度较薄，可直接嵌入轻量化的安装基座中，不需要额外设计复杂的轴承座固定结构，装配时仅需通过轴肩与孔用挡圈即可完成轴向定位，装配工艺简单，维护更换便捷。在实际使用中，该轴承适配中低转速的运转工况，运转过程中噪音低、回转精度稳定，配合润滑脂填充可实现长时间免维护运行，能够有效隔绝转轴与安装基座的直接摩擦，延长整套传动机构的使用寿命，在小型化传动设备中能够兼顾支撑稳定性、低摩擦损耗与小安装空间的多重需求，是微型传动系统中应用极为广泛的基础支撑部件。
