FDM桌面级3D打印机近程挤出送料组件

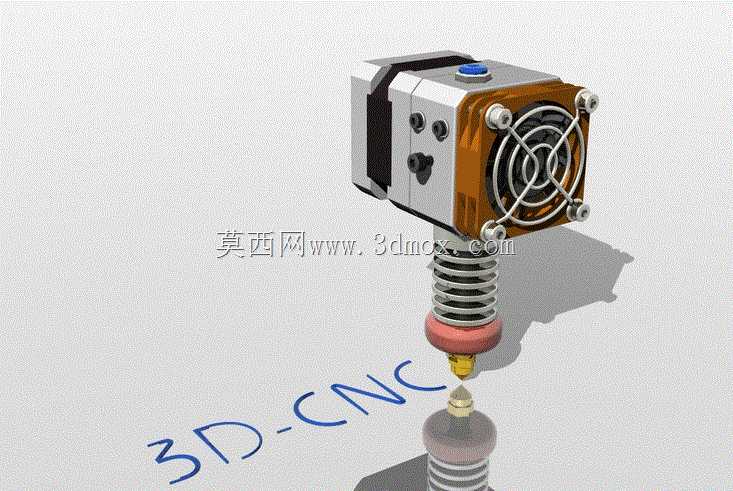

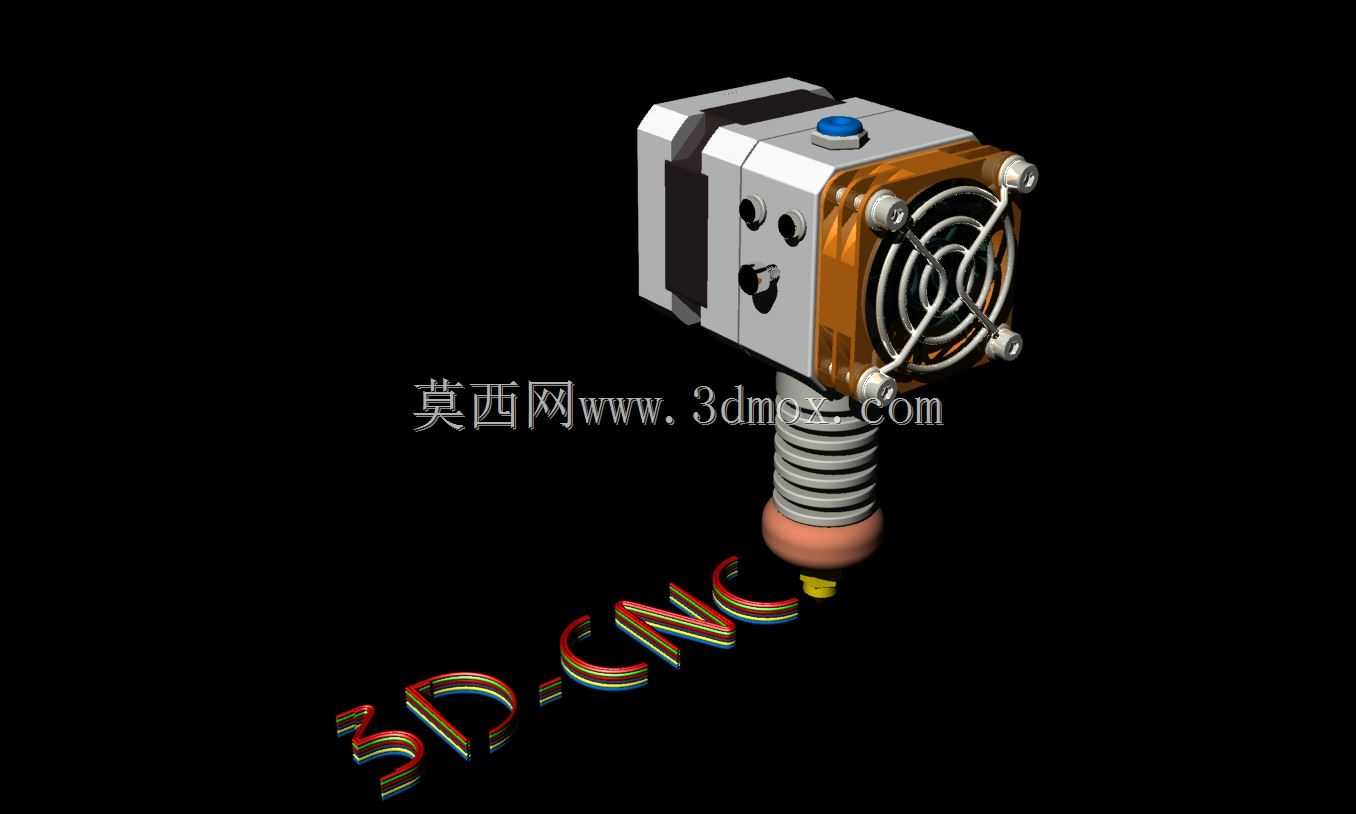

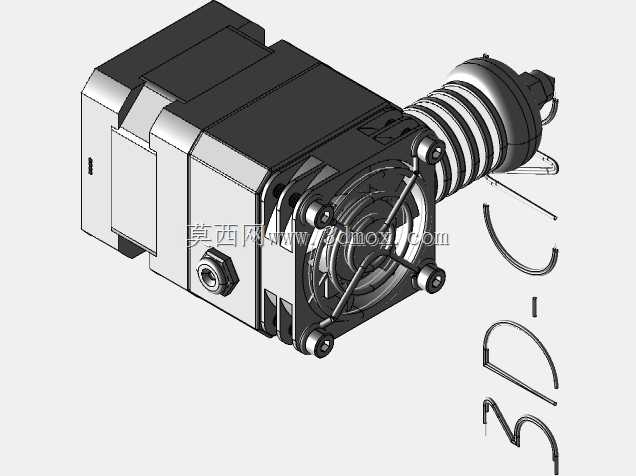

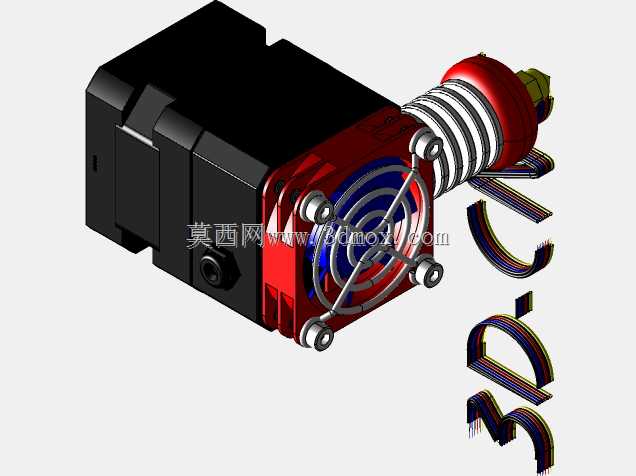

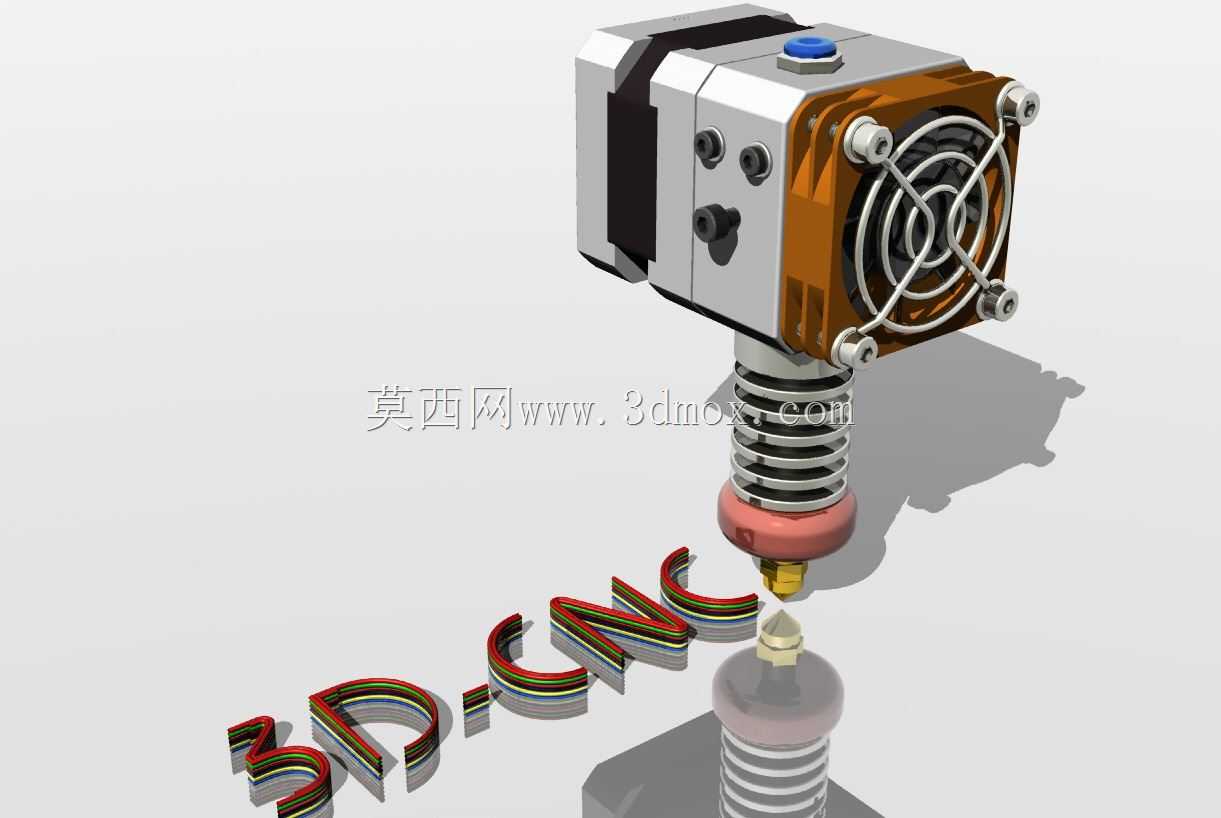

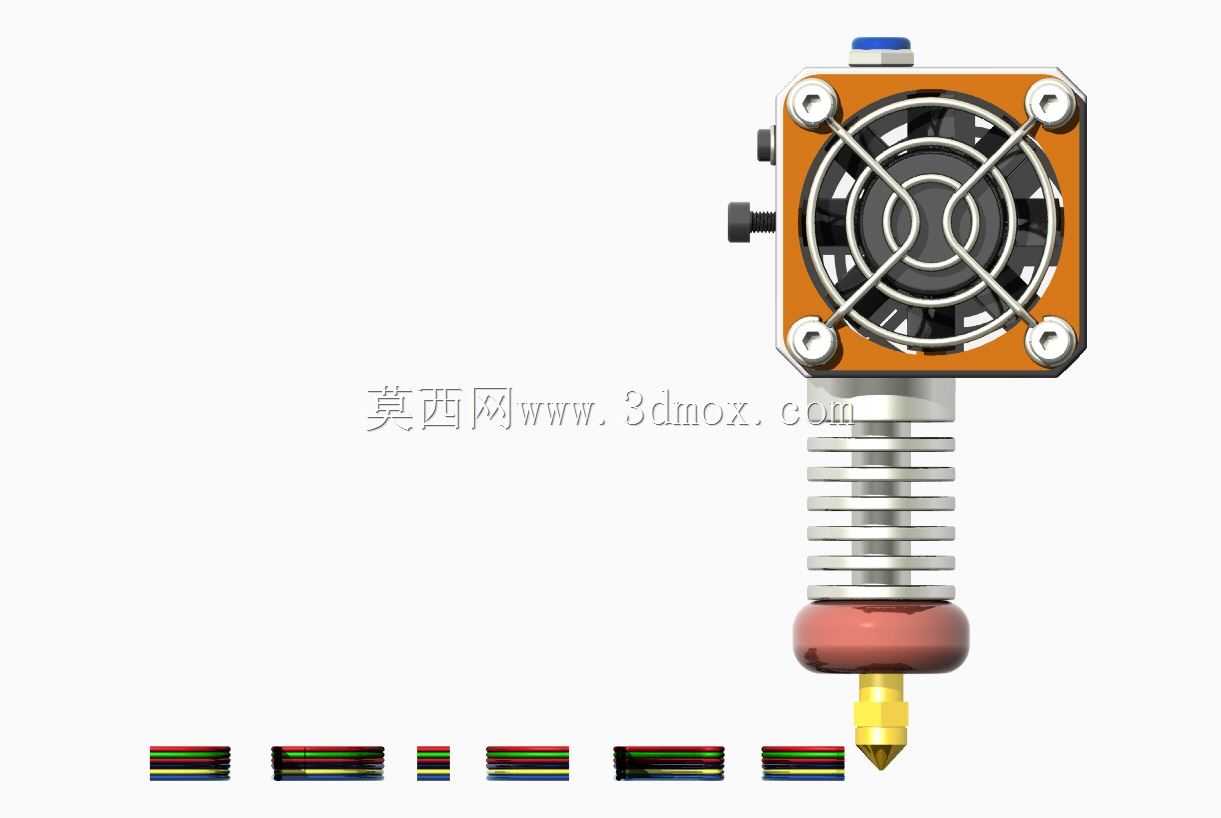

这款挤出组件是桌面级FDM熔融沉积成型3D打印设备的核心执行部件，主要承担耗材输送、熔融塑化、精准出丝的核心功能，直接决定打印过程的出丝稳定性、成型精度与耗材适配范围，广泛适配DIY改装机型、入门级桌面商用机型、教育场景实训3D打印设备，可覆盖PLA、ABS、PETG、TPU等多种常见3D打印耗材的加工挤出需求，尤其在柔性耗材打印场景下，近程挤出的结构设计能大幅减少耗材送料路径的弯折阻力，避免柔性耗材送料打滑、断料、堵头的常见问题。从功能结构设计来看，组件采用一体化集成布局，上部整合42型步进驱动单元，通过减速齿轮组将动力传递至送料压轮，压轮采用齿面防滑设计，配合可调压力的压紧结构，可根据不同耗材的硬度特性调整夹持力度，既保证硬质耗材推送时不打滑，也避免软质耗材被压轮挤压变形造成送料不畅。中部加热块区域采用黄铜导热内芯，搭配耐高温加热棒与热敏电阻测温单元，可精准控制熔融腔温度在170-260摄氏度区间稳定波动，温度误差控制在±1摄氏度范围内，保证耗材熔融状态均匀一致。加热块上方设置铝合金散热鳍片结构，搭配轴流散热风扇形成强制风冷通道，可快速导走上传的热量，避免耗材在喉管位置提前熔融膨胀造成堵头故障，散热风道采用定向导流设计，冷风集中覆盖喉管散热段，不会干扰下部喷嘴的温度稳定性。下部喷嘴采用标准螺纹接口设计，可根据打印精度需求更换0.2mm、0.4mm、0.6mm等不同口径的喷嘴，适配不同层厚、不同打印速度的加工需求。组件下部还设置了硅胶保温套，可减少加热块的热量散失，降低环境温度波动对熔融腔温度的影响，同时避免高温部件意外触碰造成安全隐患。从安装边界来看，组件整体采用紧凑型布局，横向安装尺寸适配标准2020、2040铝型材机架的安装孔位，纵向总长度控制在合理范围内，安装时无需大幅调整原有X轴滑车的配重平衡，可直接替换原有远程挤出喷头组件，改装门槛较低。组件的进料口采用标准快插接头设计，可直接匹配外径1.75mm的通用耗材送料管，接线端采用标准接插件定义，可适配市面主流的3D打印机控制板接口，无需重新修改接线定义即可完成装配调试。在实际打印作业中，该挤出组件可实现最高150mm/s的打印速度下稳定出丝，回抽响应速度快，可有效减少打印过程中的拉丝、垂料问题，提升成型件的表面质量与尺寸精度，同时集成化的结构减少了零散部件的装配误差，日常维护时仅需定期清理送料压轮残留碎屑、检查喷嘴通畅度即可，维护操作简便，适合个人用户、教育实训场景、小型文创加工场景的长期使用需求。
