带自动返回结构的装车用带式输送装置

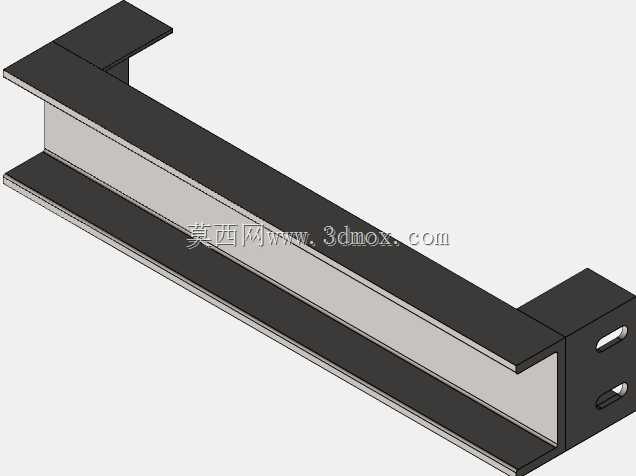

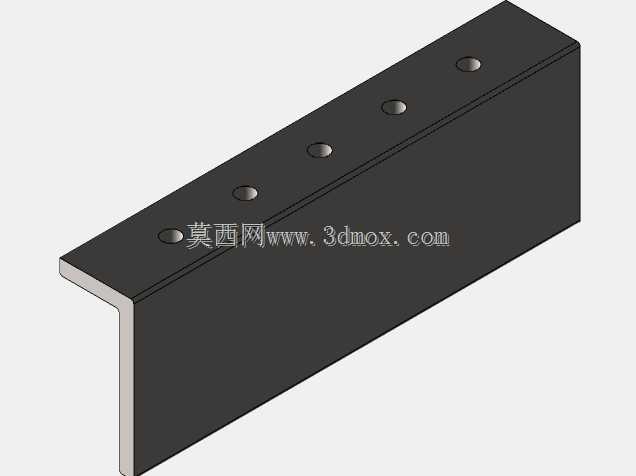

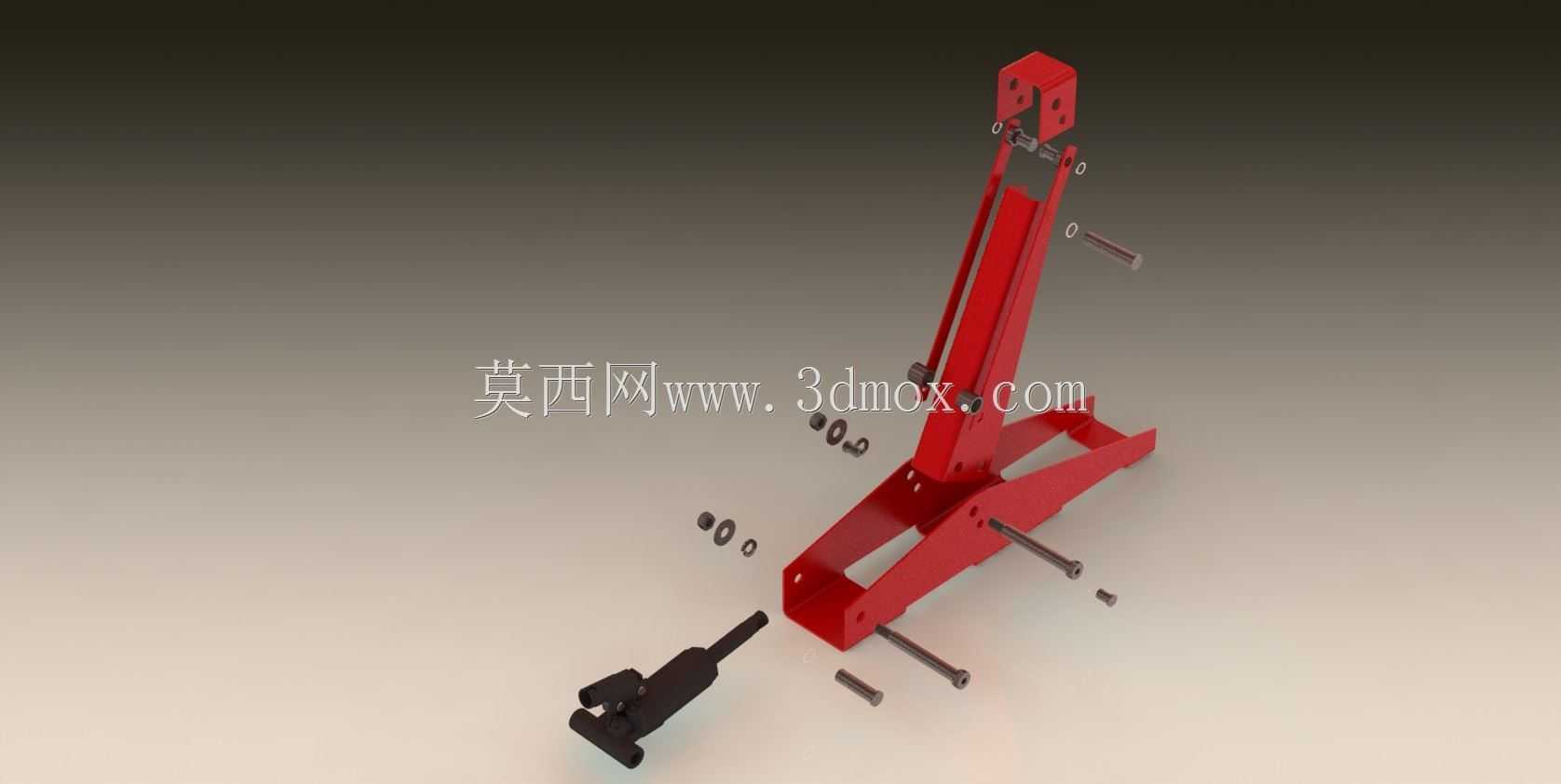

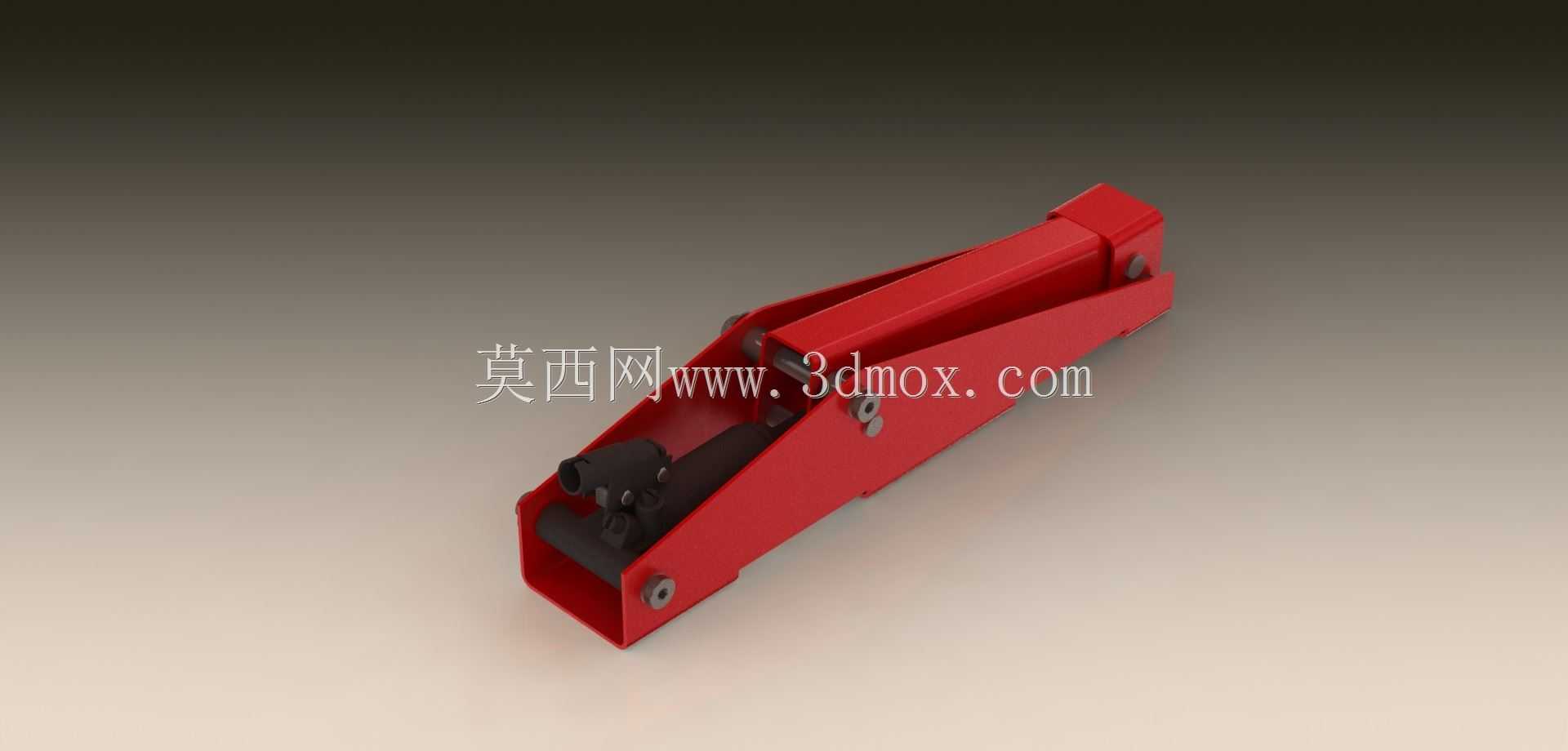

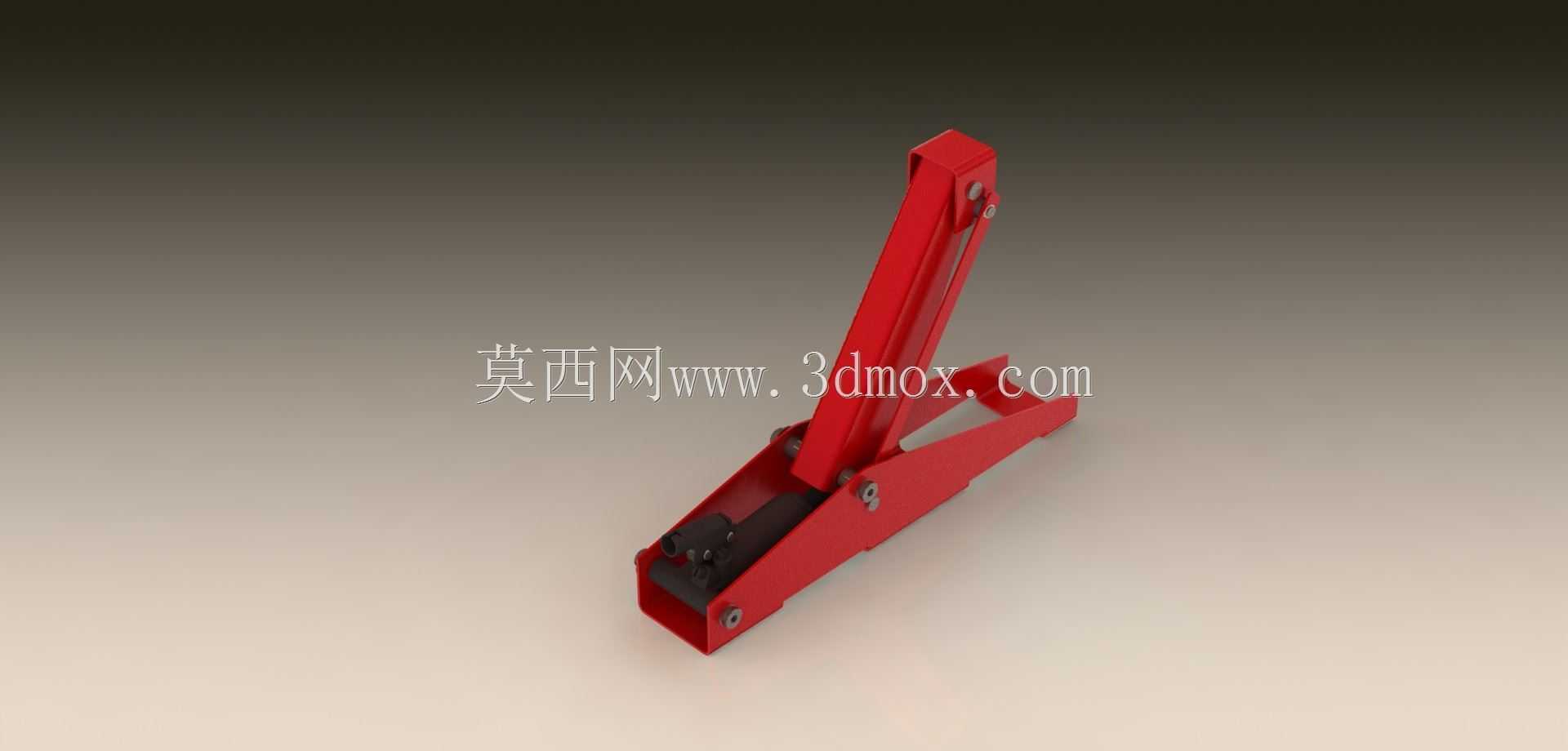

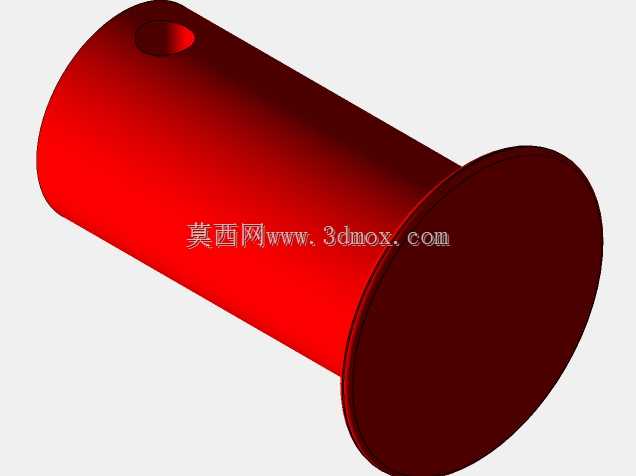

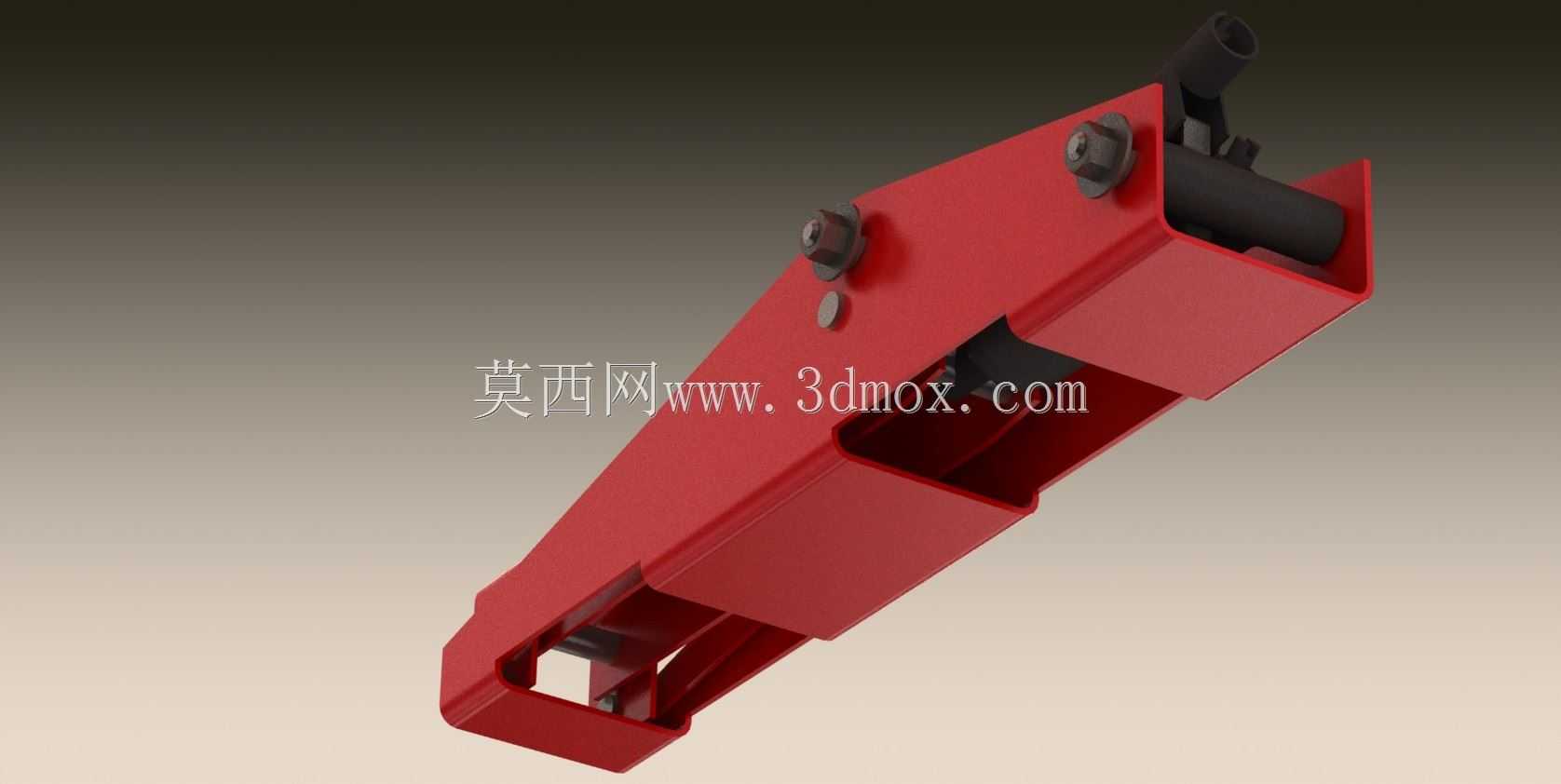

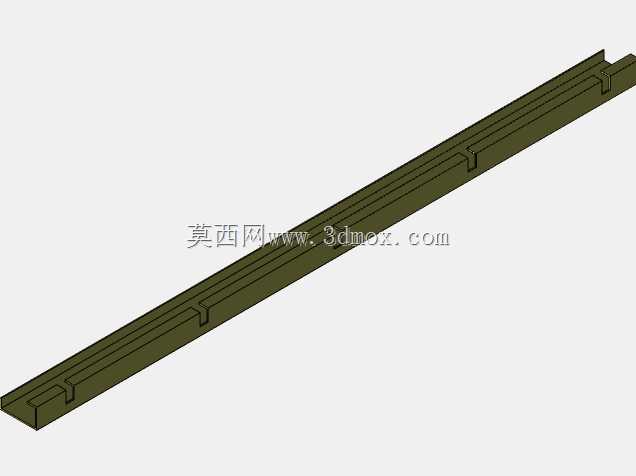

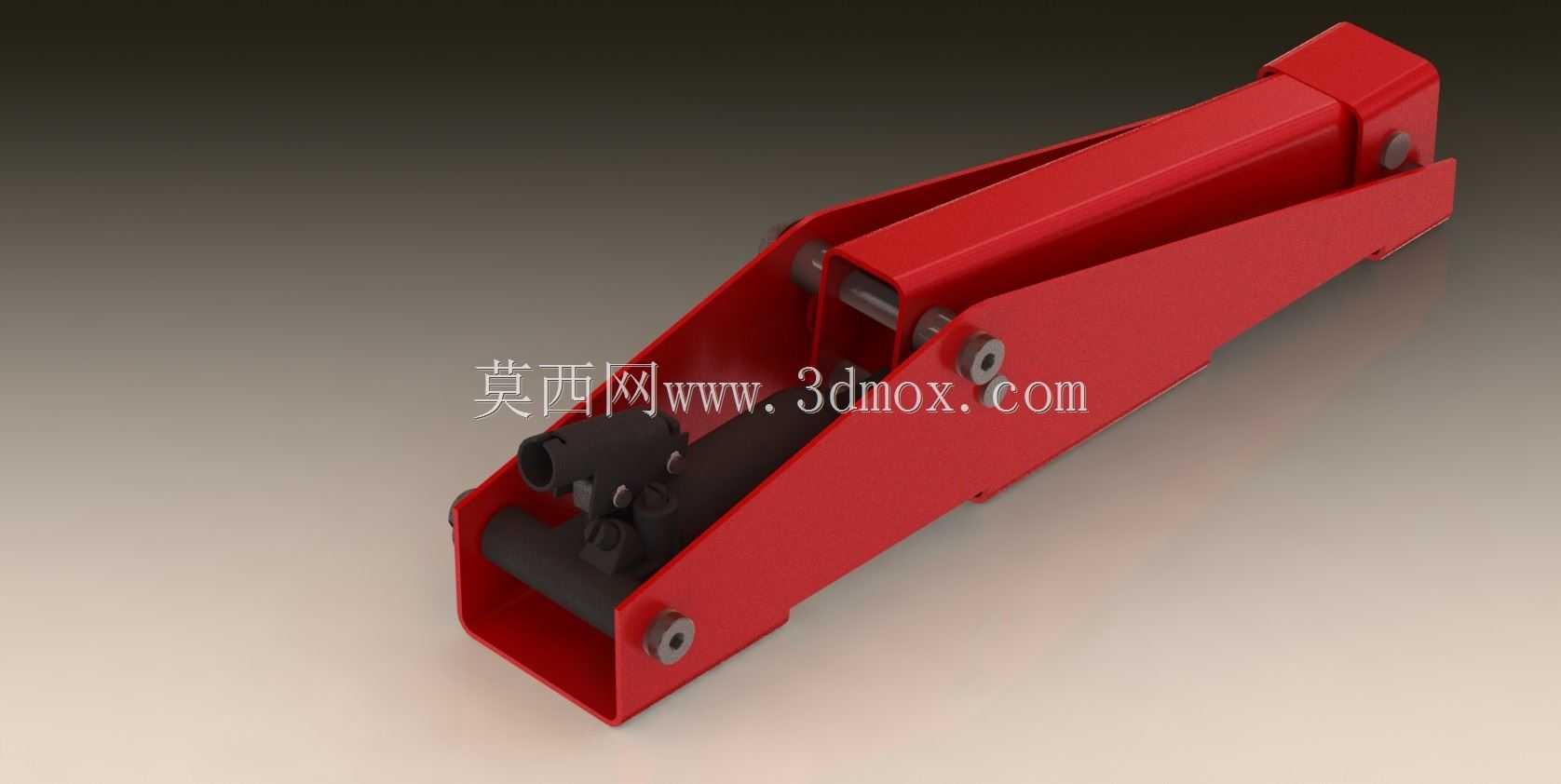

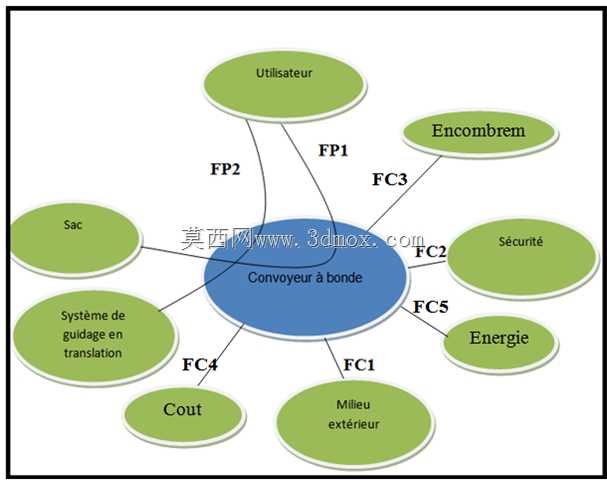

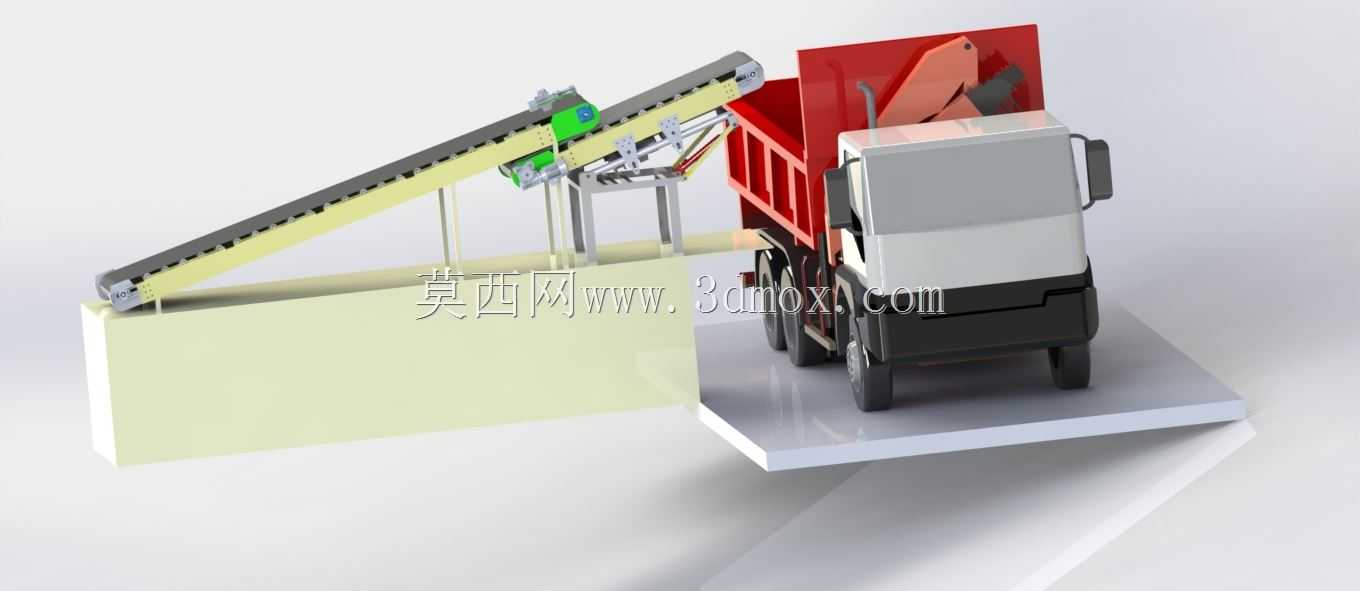

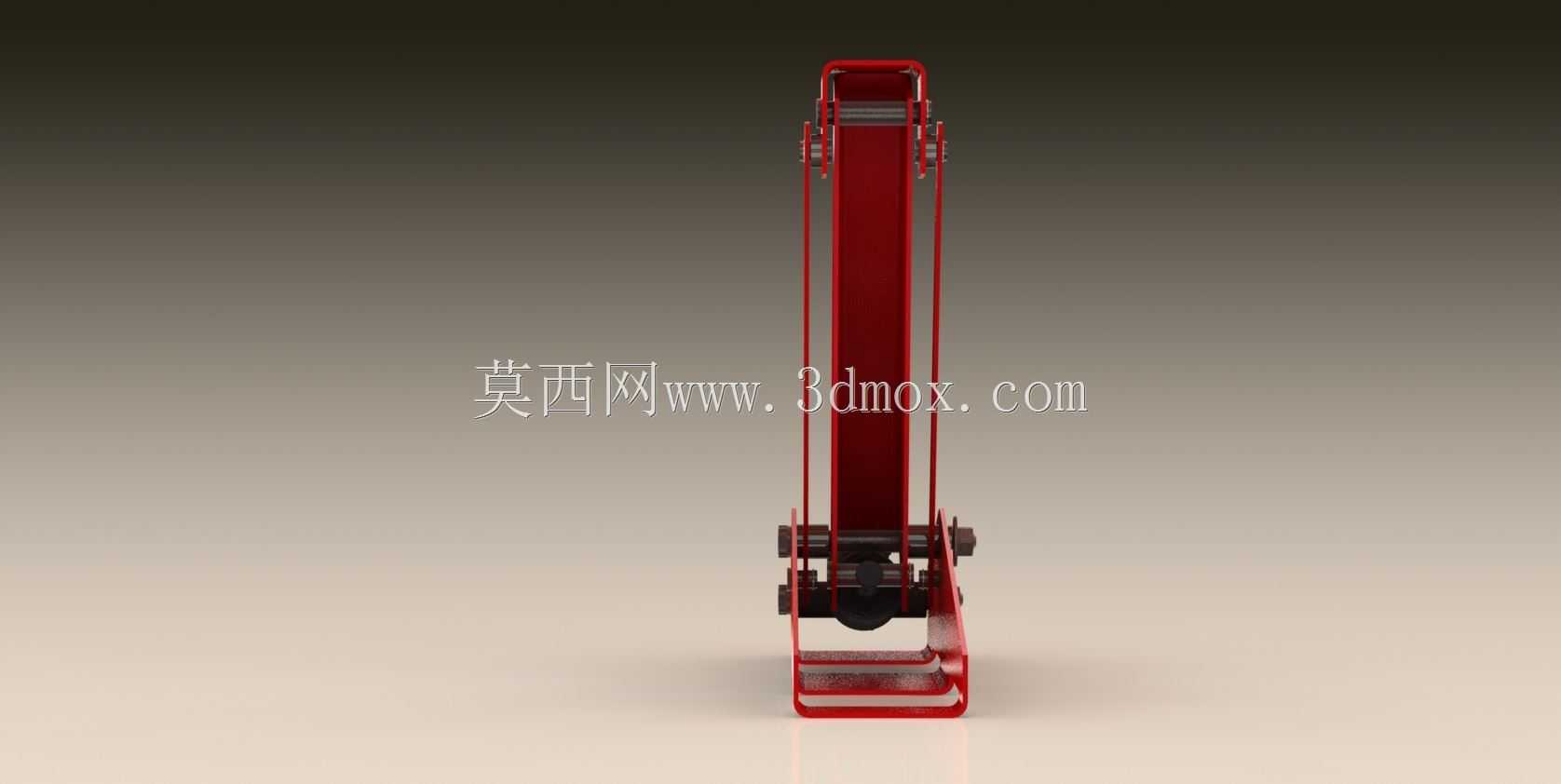

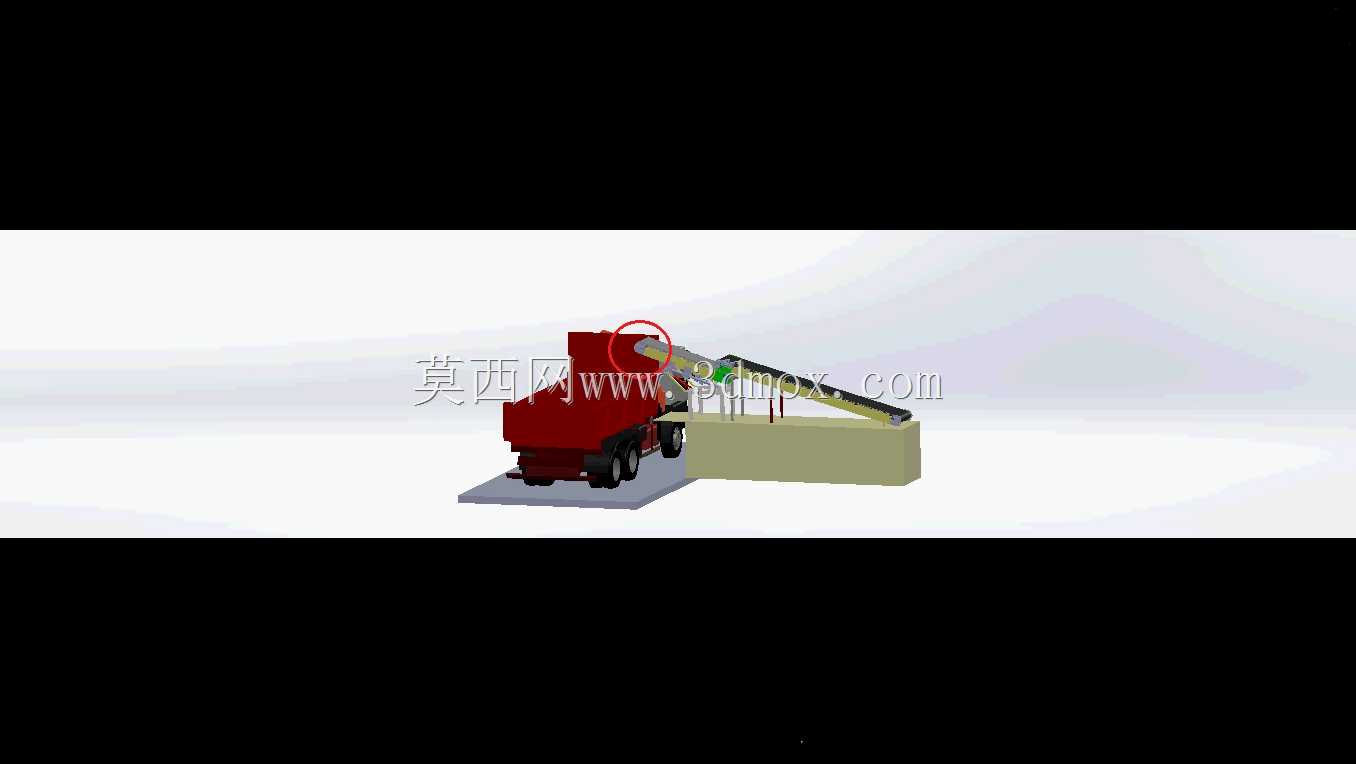

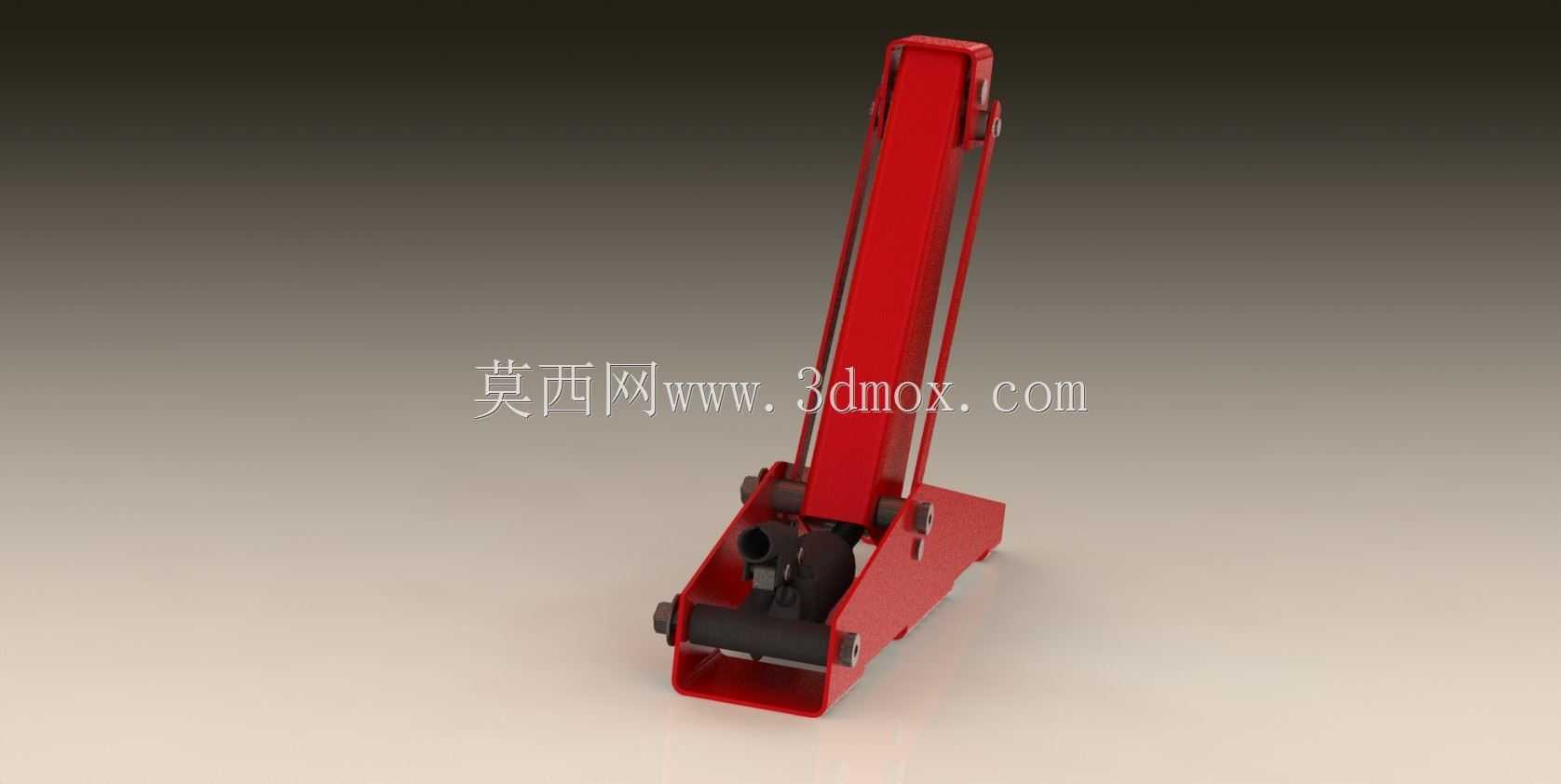

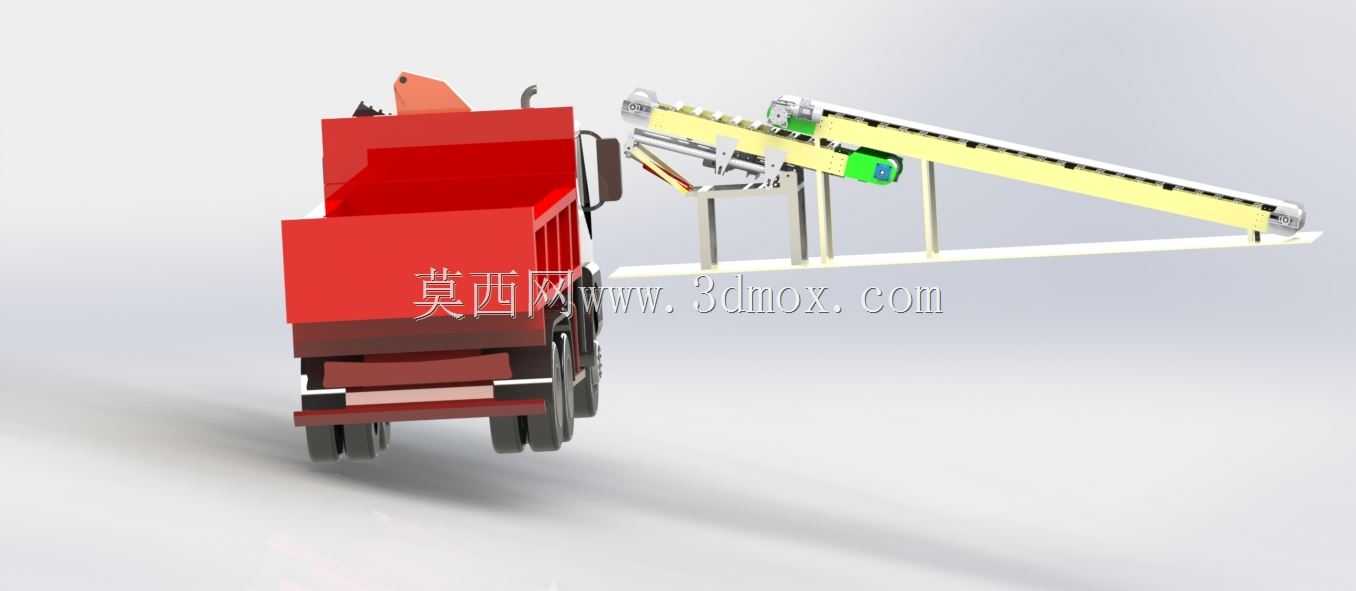

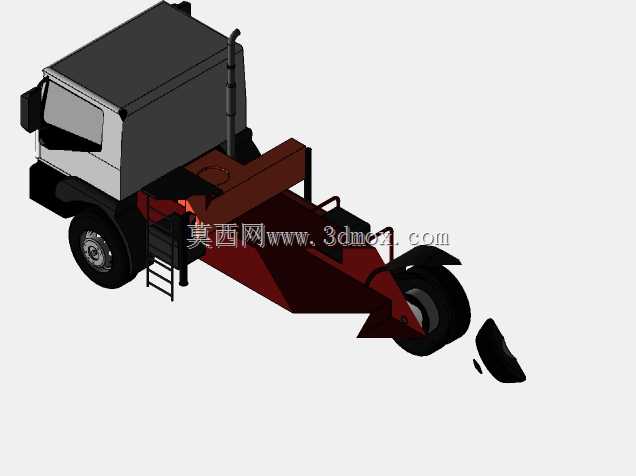

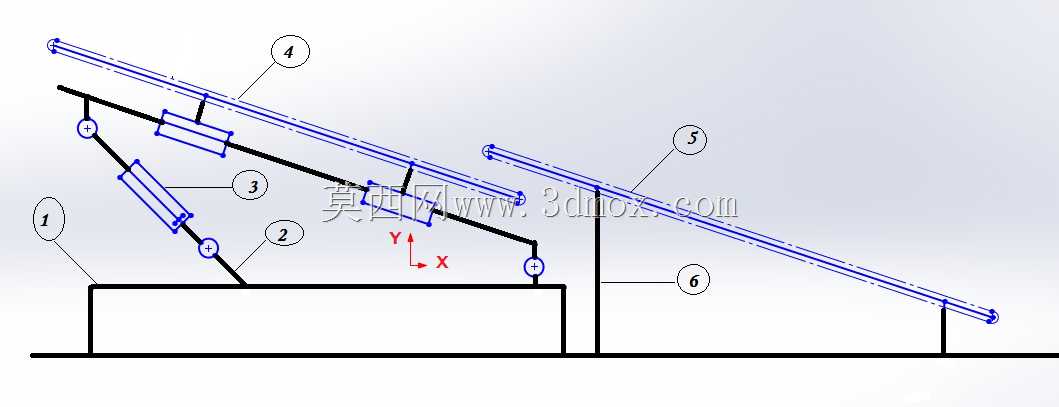

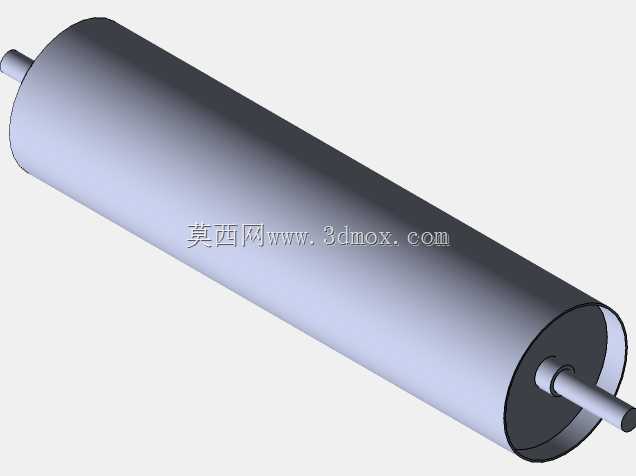

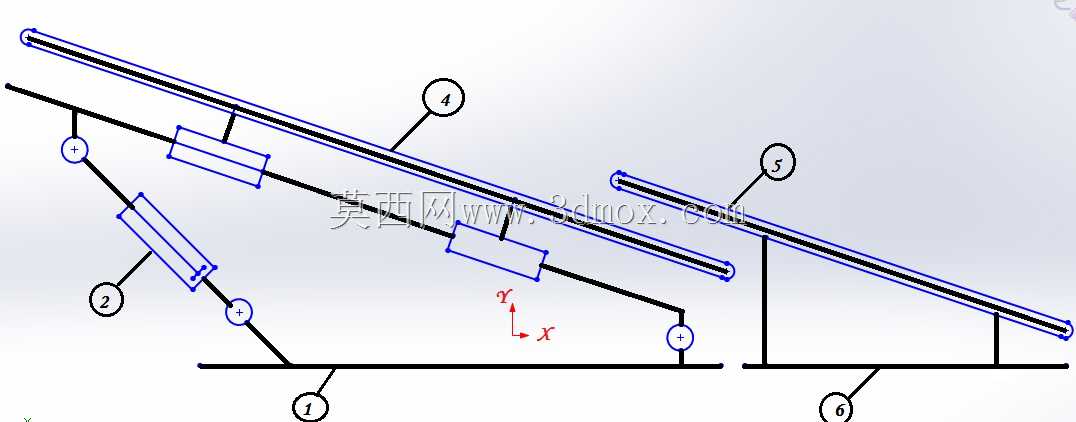

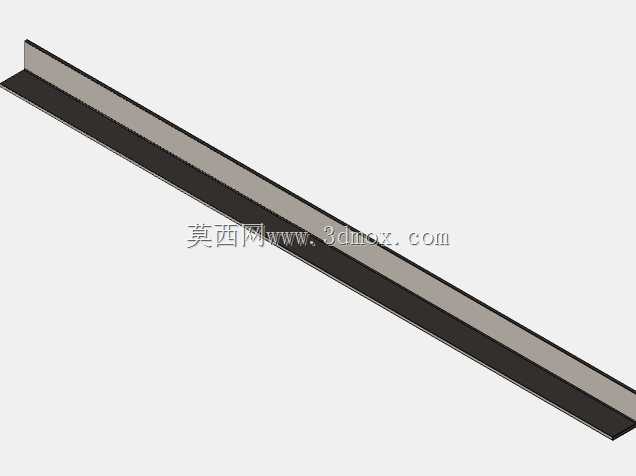

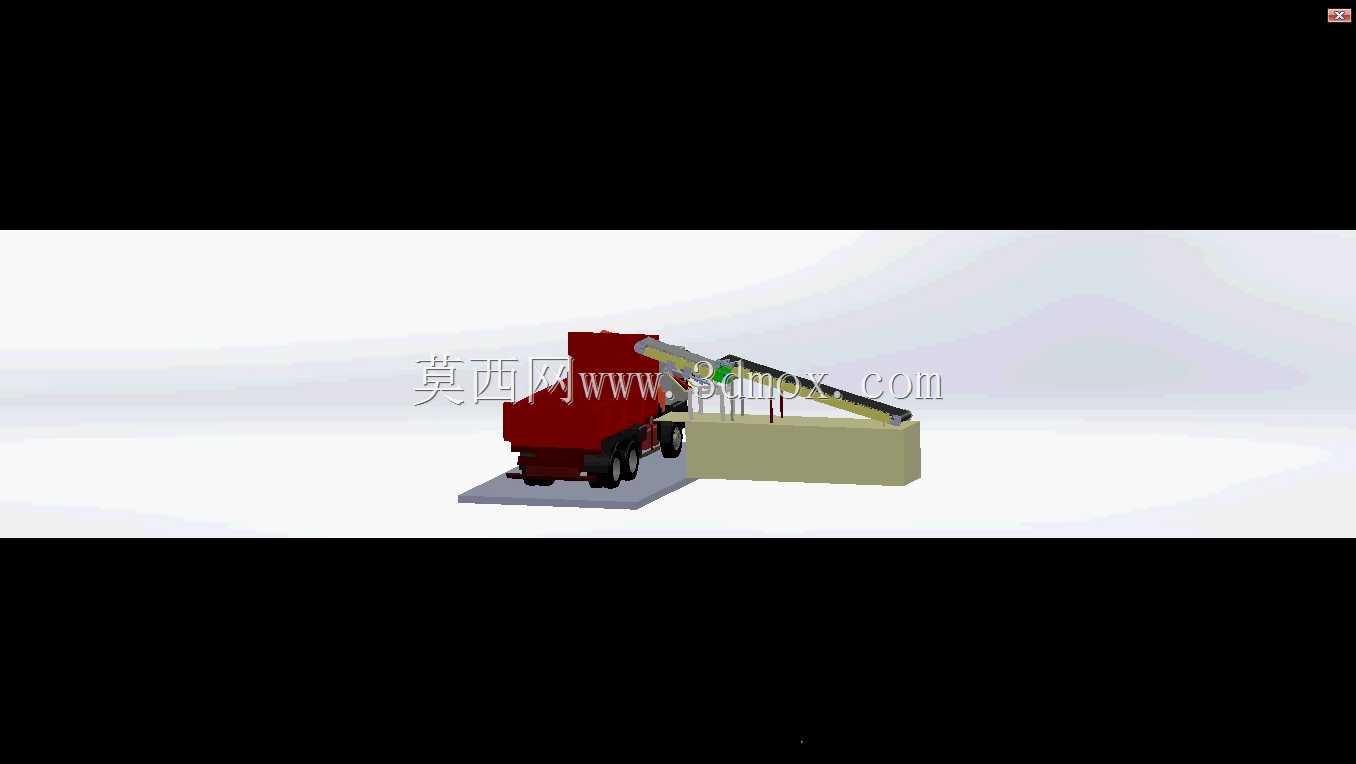

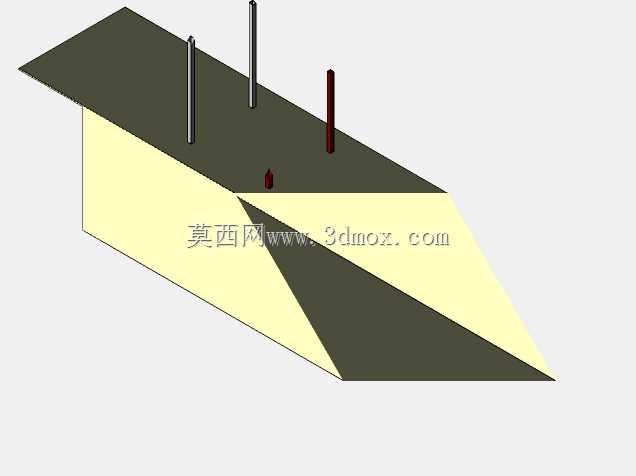

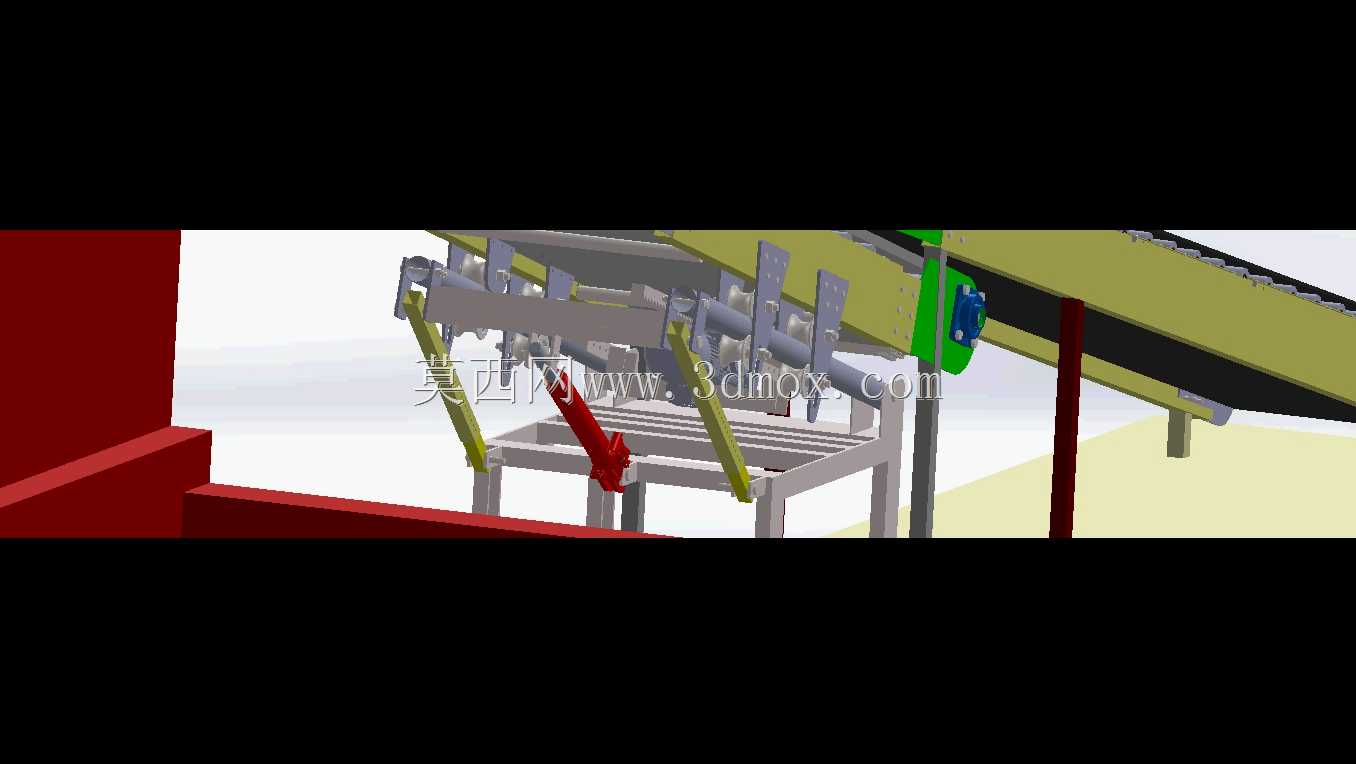

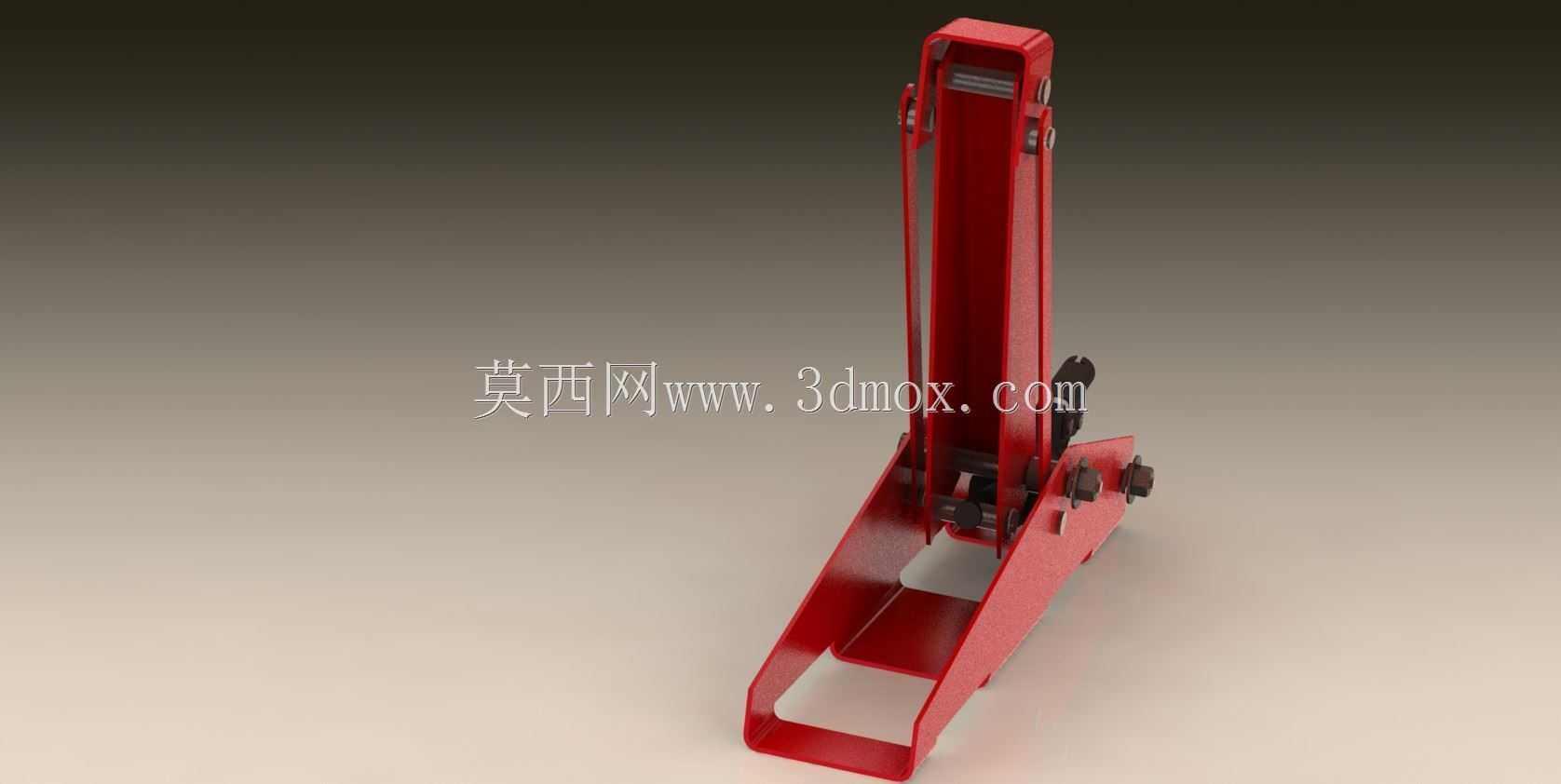

该带式输送装置主要面向散料、袋装物料的货运装车场景设计，可适配物流场站、建材堆场、粮食仓储、小型工矿站点的零散装车作业需求，解决传统人工装车劳动强度大、作业效率低、堆料落点受限的痛点，无需搭建固定高架输送线，可灵活对接不同停靠位置的货运车辆，完成物料从地面堆场到货车货厢的连续输送作业。设备核心功能为实现物料的倾斜向上输送，同时搭载自动返回结构，输送承载面在完成物料卸料后可沿预设路径自动回程循环，无需人工干预复位，可实现连续不间断的输送作业，相比普通固定倾角带式输送机，该结构可缩小设备尾部的占地空间，适配场地狭窄的装车作业点位。从设计思路来看，该装置采用倾斜布置的主输送架体作为核心承载结构，架体底部设置落地支撑结构保证作业稳定性，架体上端延伸至货车货厢上方作为卸料端，可根据常用货运车辆的货厢高度调整架体倾斜角度，适配不同栏板高度的轻型、中型货运车辆；输送皮带采用带防滑挡边的结构，避免散料、袋装物料在倾斜输送过程中出现下滑、撒漏的问题，架体侧方设置导向限位结构，约束皮带运行轨迹，避免皮带跑偏影响输送稳定性；自动返回结构设置在输送架体的上下层皮带之间，通过导向辊组与张紧结构配合，实现下层回程皮带的平稳导向，无需额外设置独立的回程支撑架，在简化整体结构的同时降低设备自重，方便短距离转场移动。从安装边界与尺寸适配来看，设备落地支撑的横向占地宽度适配常规货运场站的通道预留尺寸，倾斜输送段的水平投影长度可覆盖地面堆料点到车辆停靠位的常规间距，架体上端卸料端的伸出长度可覆盖货厢的栏板内侧区域，避免物料撒落到货厢外部；设备整体无需与地面做永久性固定连接，仅需在作业时将底部支撑调平即可投入使用，可灵活适配不同场地的临时装车需求，针对不同的物料类型，还可调整皮带的运行速度，匹配不同的装车效率要求，输送架体侧方预留的安装位可加装挡料罩、除尘接料结构，适配粉尘类散料的输送作业，减少作业过程中的物料撒漏与扬尘问题。
