GY-80多轴IMU模块专用防护安装机壳

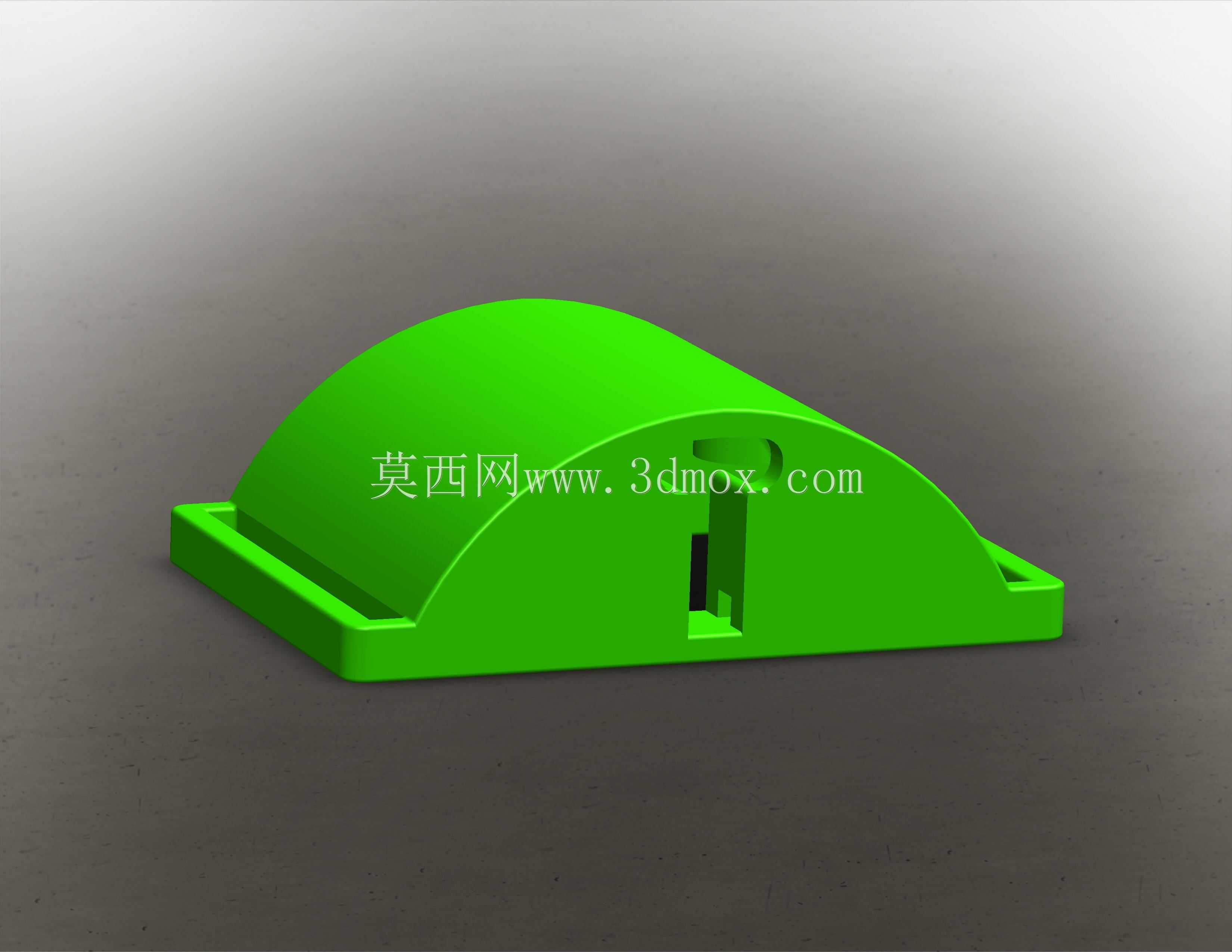

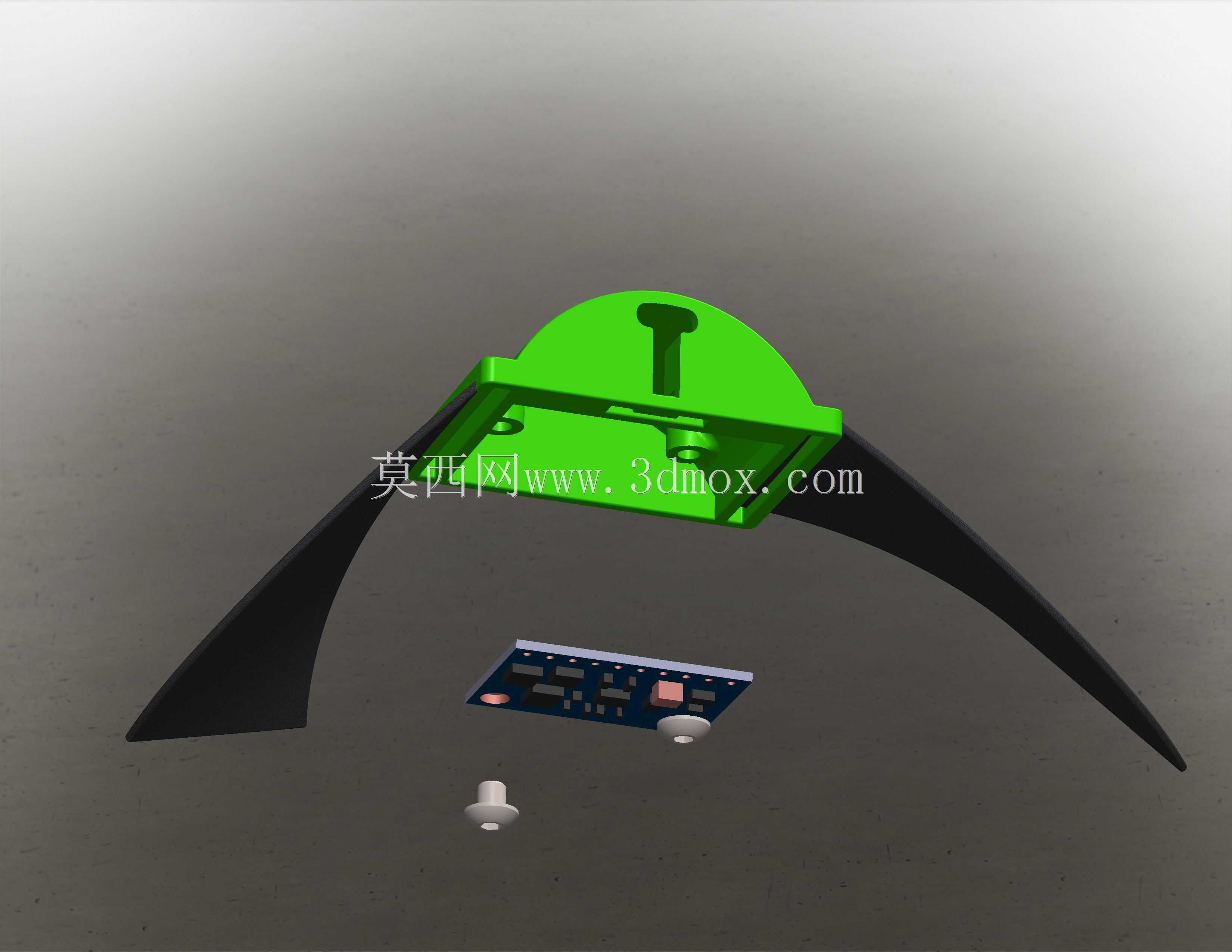

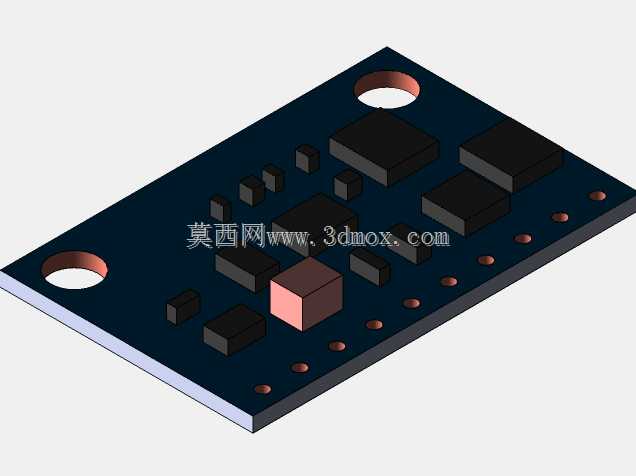

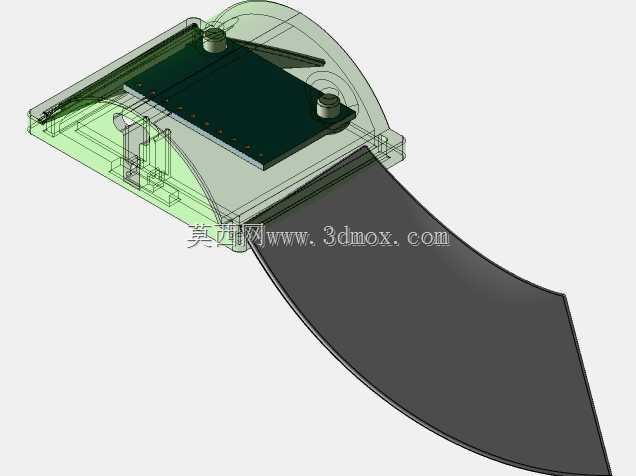

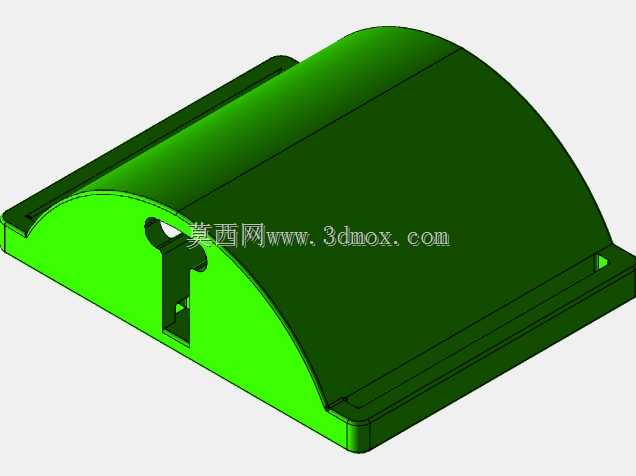

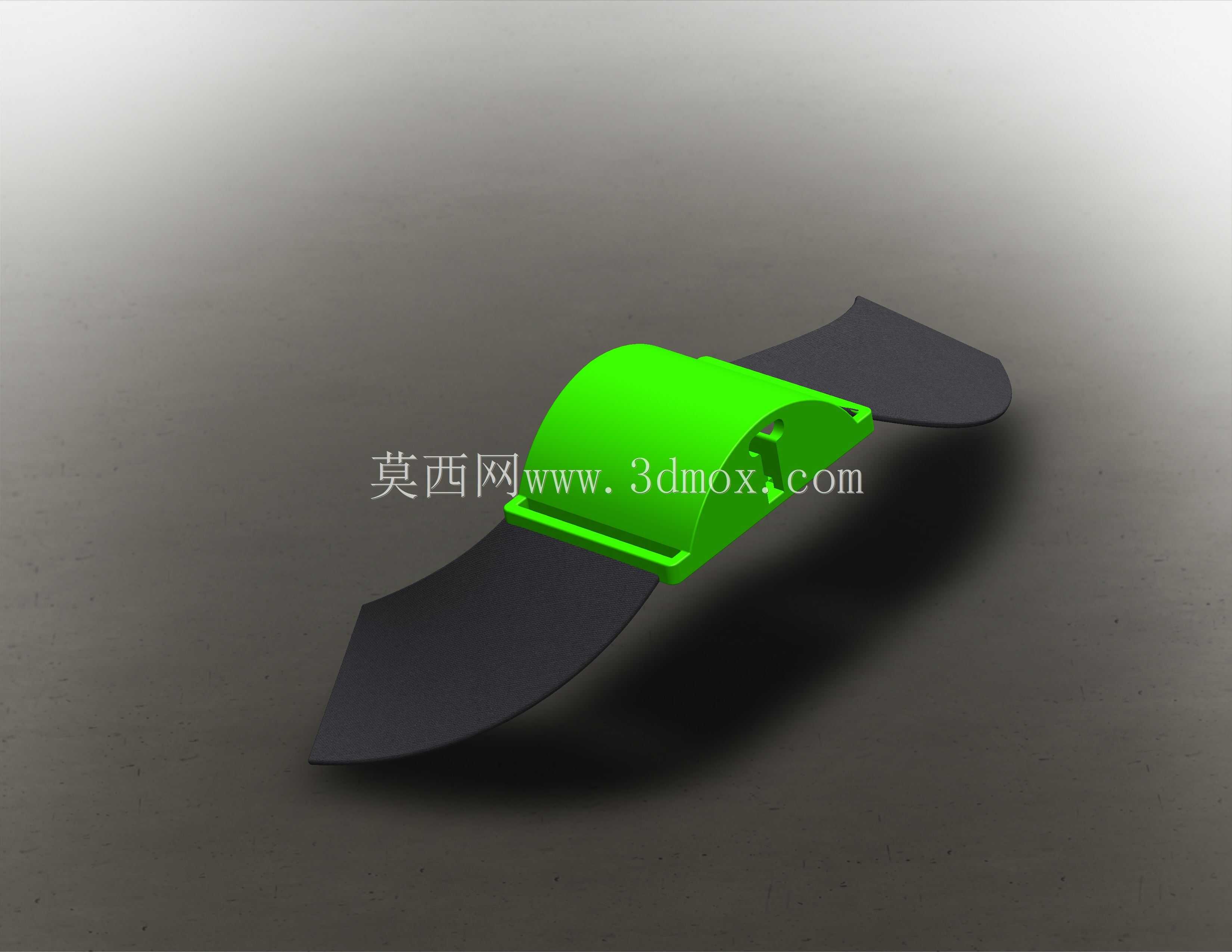

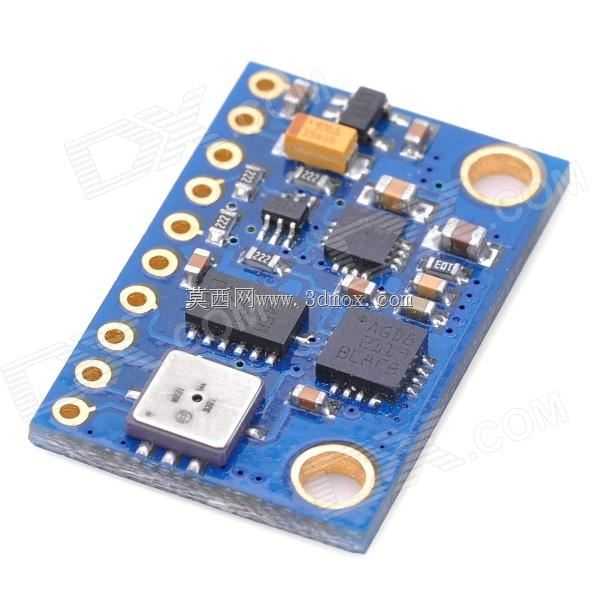

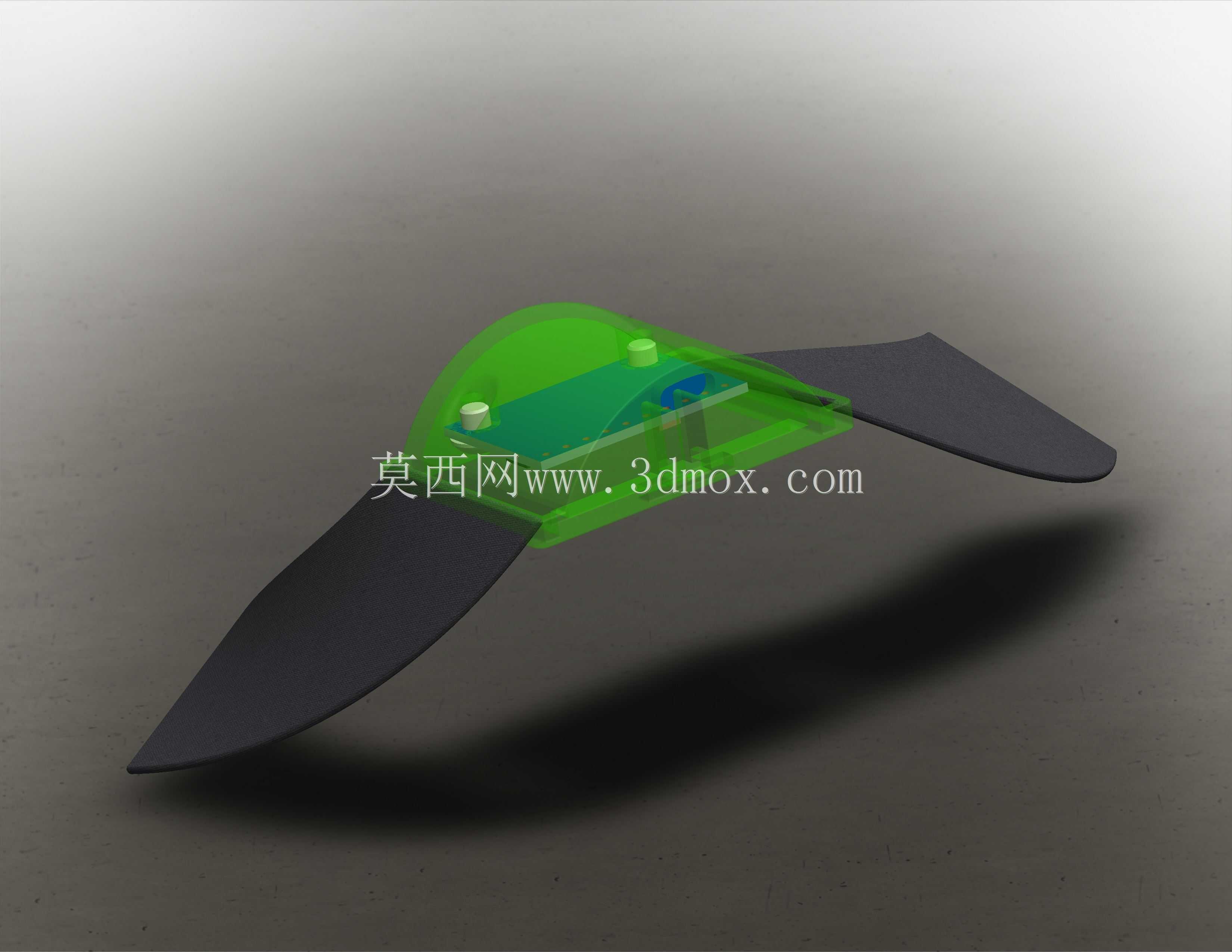

在多轴姿态传感检测的各类应用场景中，GY-80这类多轴IMU模块常被用于小型无人设备姿态解算、运动载体振动监测、工业设备位姿反馈、教学实验平台数据采集等场景，这类集成了多轴加速度计、陀螺仪、气压传感单元的电路板本身没有防护结构，直接裸露使用时，很容易被外界的灰尘、飞溅的切削液、安装过程中的磕碰剐蹭损伤板载元器件，同时零散的电路板也很难在设备内部找到规整的安装点位，容易出现走线杂乱、固定不牢导致的测量数据偏移问题。这款机壳正是针对GY-80多轴IMU模块的实际使用需求设计，核心功能是为核心传感板提供可靠的物理防护，同时预留标准化的安装接口，让模块可以快速固定到各类设备的安装基座上，还专门设计了肩带安装位，满足可穿戴式运动测量场景的佩戴需求。设计过程中首先完全匹配GY-80模块的板型轮廓做内腔适配，内腔的尺寸严格贴合电路板的长宽边界，预留出板载电容、芯片、气压传感元件的避让空间，不会出现元器件被挤压导致的虚焊、损坏问题，同时在内腔设置了定位凸台，电路板放入后不会出现窜动，避免长期振动下板卡移位影响测量精度。机壳的壁厚做了均衡设计，既保证3D打印制作时的结构强度，不会因为轻微的跌落、挤压出现开裂，又不会过度增加整体重量，避免额外负载对IMU的测量精度造成干扰。安装边界上，机壳对应电路板原有的固定孔位做了同轴设计，可以直接沿用原有固定孔完成板卡在壳内的固定，机壳外部的安装耳预留了标准的安装孔距，适配常用的M2、M2.5规格固定螺丝，可以直接固定在无人机飞控舱、工业设备检测位、运动捕捉穿戴配件上，同时在壳体侧面预留了走线缺口，方便模块的通讯、供电线缆规整引出，不会出现线缆被壳体压损、弯折断裂的问题。壳体对应气压传感元件的位置做了微透气结构设计，既可以阻挡大颗粒灰尘进入壳内，又能保证气压检测单元与外界空气连通，不会因为壳体密封导致气压测量数据失准。针对肩带安装的需求，机壳侧面设计了一体化的穿带槽，槽体尺寸适配常用的尼龙织带规格，不需要额外加装固定配件就可以完成肩带穿装，满足户外运动数据采集、人体动作捕捉这类需要随身佩戴的使用场景。整体设计没有多余的冗余结构，完全围绕IMU模块的实际使用痛点做优化，打印制作后可以直接投入使用，不需要二次打磨加工，能够有效提升IMU模块在各类复杂使用场景下的可靠性，减少板卡损坏的概率，同时让模块的安装排布更加规整，方便后期的设备调试与维护。
