三角星形框架式3D打印设备结构设计

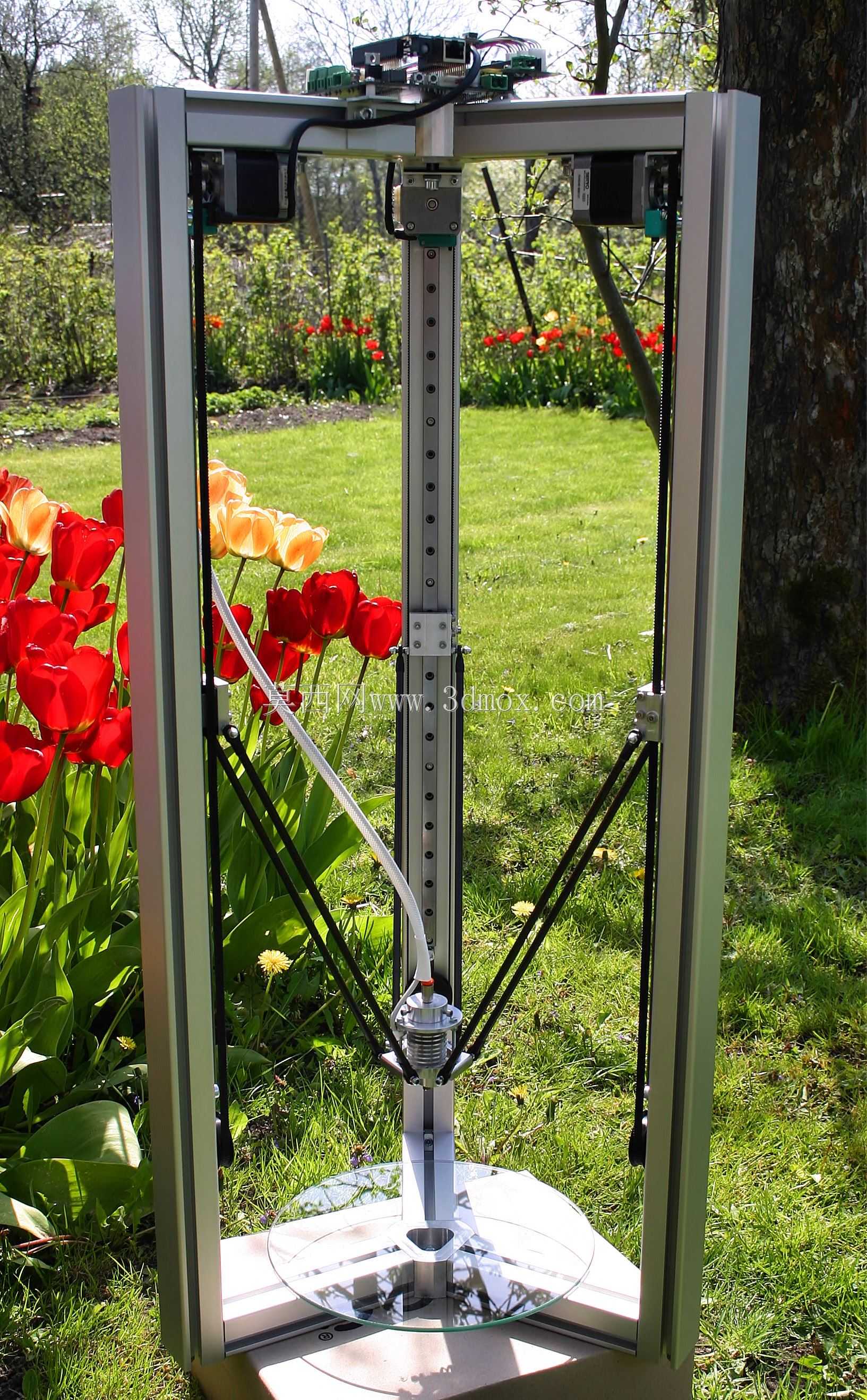

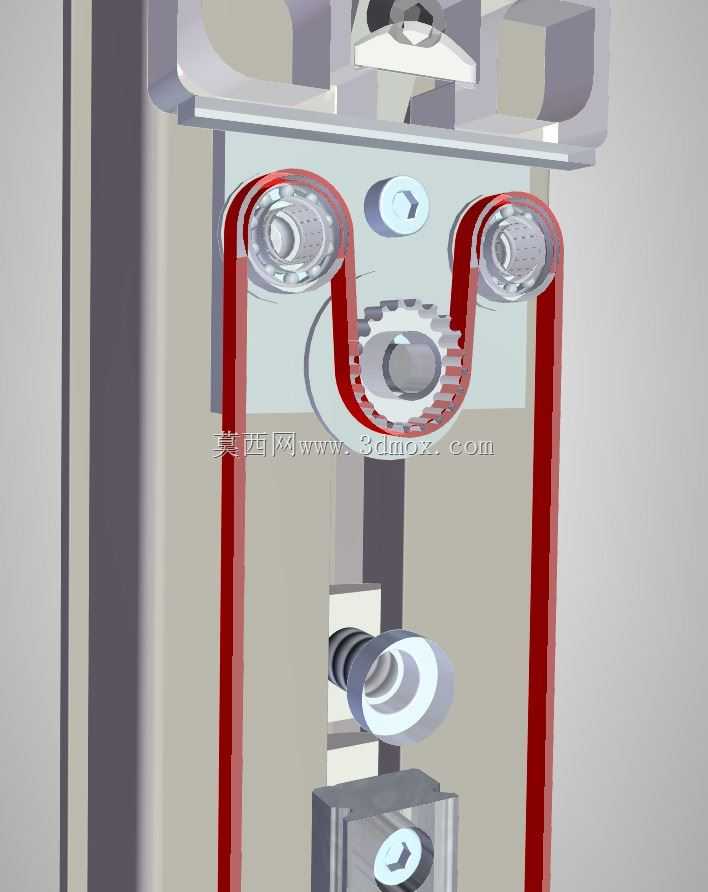

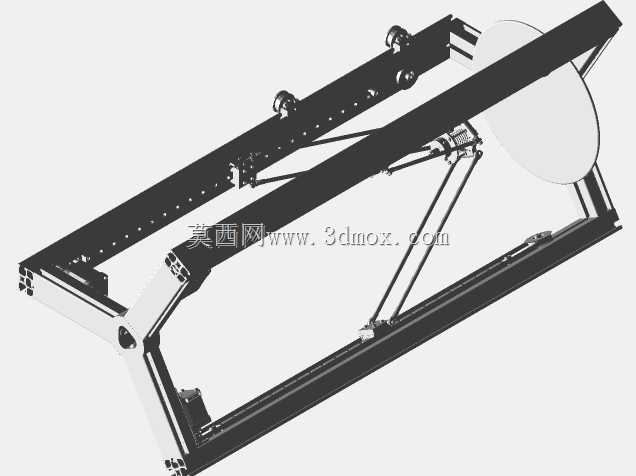

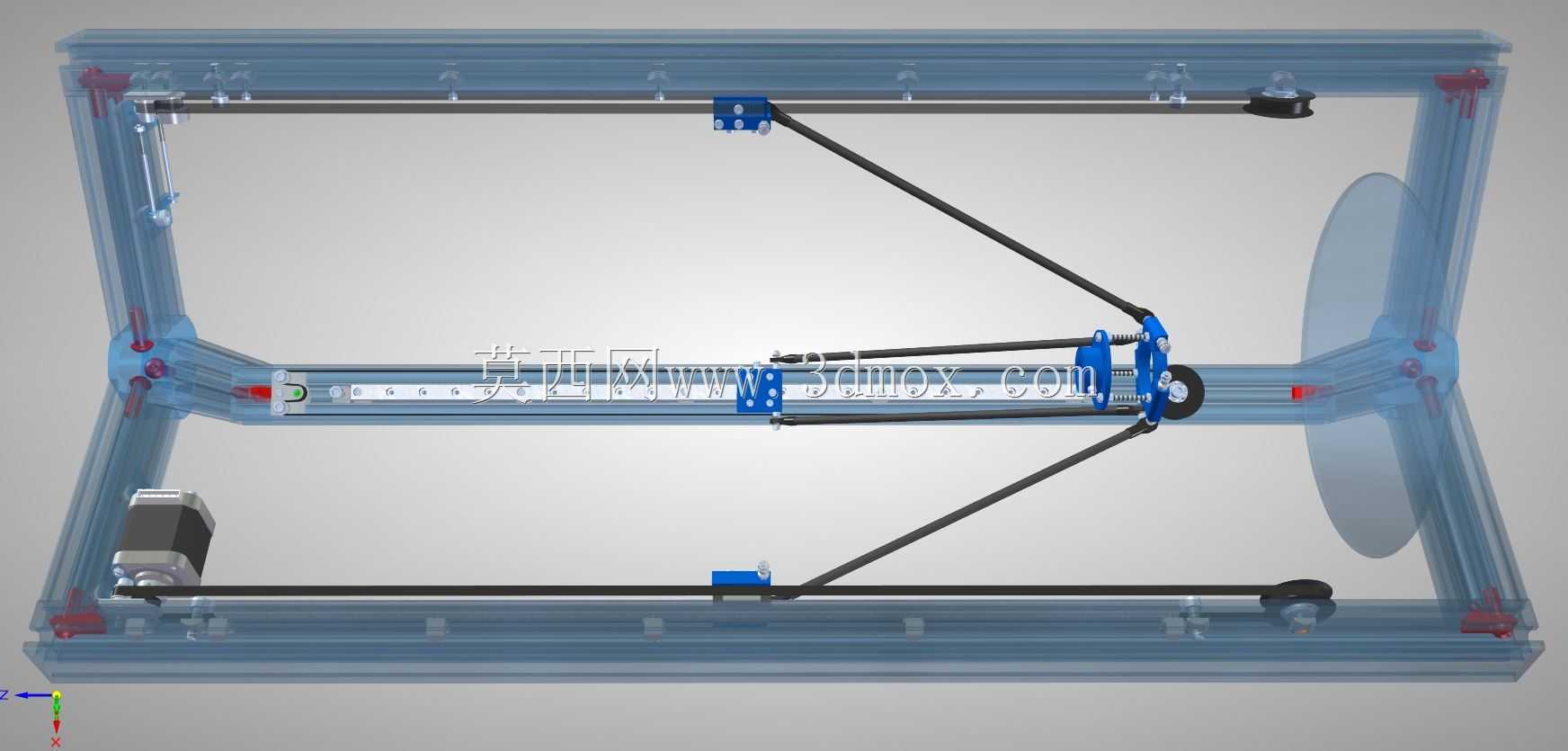

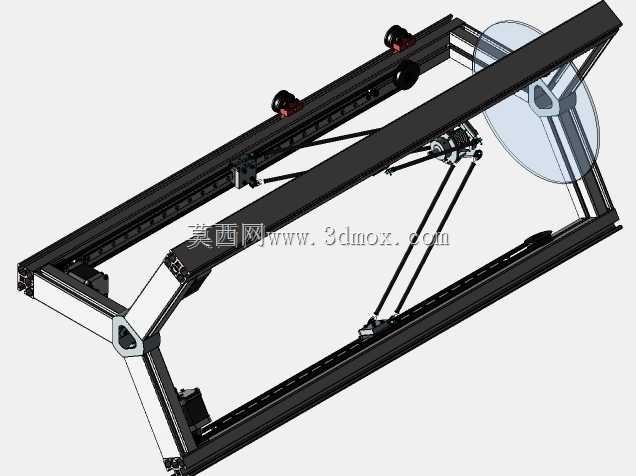

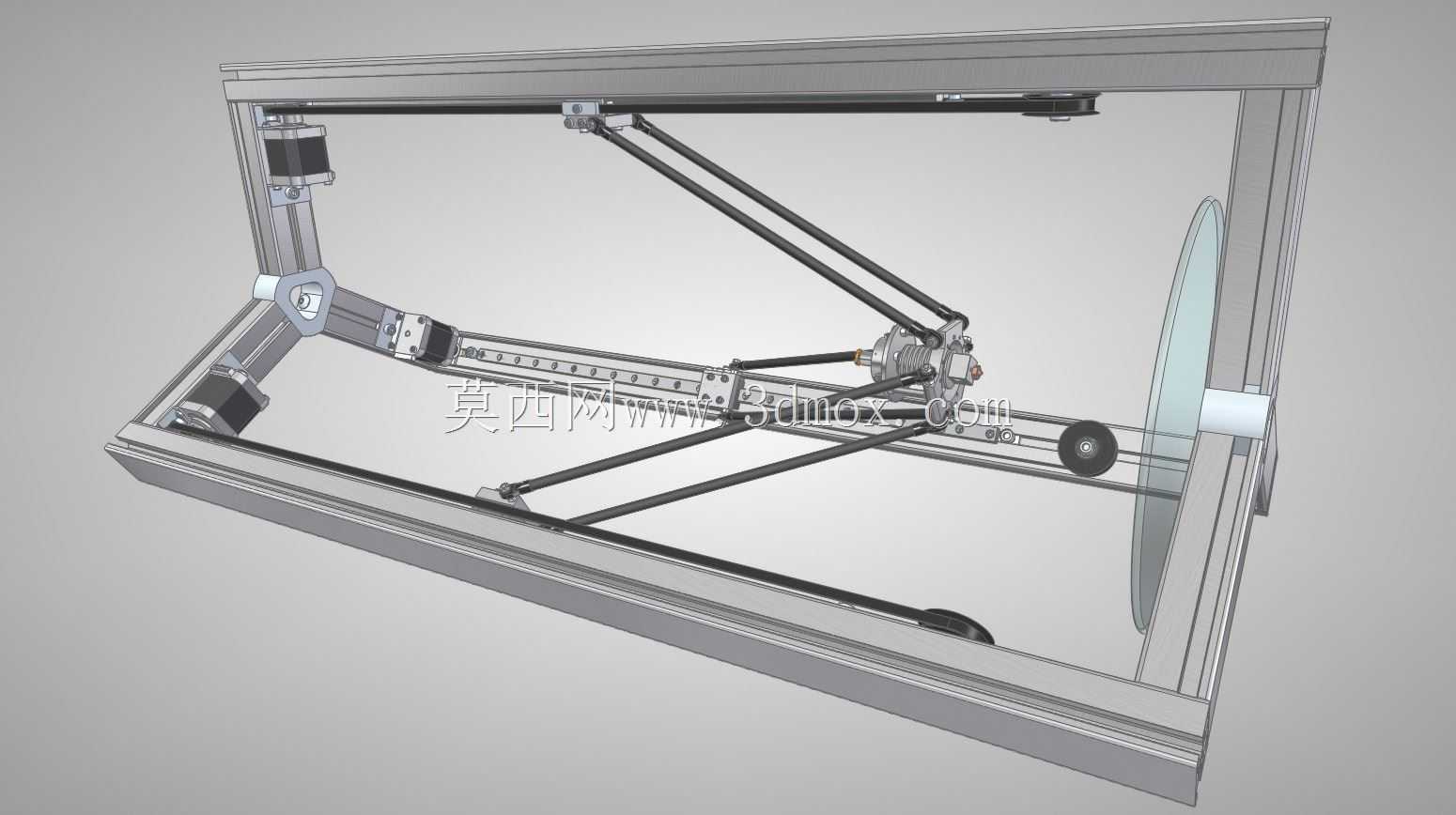

该结构为桌面级熔融沉积型3D打印设备的核心承载机架，主要面向个人创客、小型工坊的定制化零件打样、创意模型制作场景，可适配PLA、ABS等多种常见3D打印耗材，完成小尺寸塑料制件的逐层堆叠成型作业。整套机架采用模块化型材搭建思路，大部分结构件选用市面通用的标准铝型材与标准连接件，尽可能减少定制加工零件的数量，既降低了整机的加工制造成本，也方便后期的维护更换与结构改装，用户可根据自身的打印尺寸需求，对框架的长宽高参数进行等比例缩放调整，常规适配的成型腔室可扩展至两立方米左右，能够满足大尺寸创意模型、小型功能制件的打印需求。结构设计上采用了中心三角星形加强布局，通过多根斜向支撑杆将运动端与外框架的多个固定点位进行刚性连接，形成稳定的三角形受力结构，有效抵消打印过程中运动轴高速移动产生的振动，避免机架共振导致的打印层纹偏移、制件精度下降问题，提升整机运行的稳定性。外框架采用矩形围合式布局，预留了X、Y、Z三个运动轴的安装导轨位、传动同步带的走线空间以及打印喷头、热床的固定接口，运动端采用并联式传动布局，将打印喷头的驱动组件通过斜向连杆与框架侧方的驱动电机连接，相比传统悬臂式结构拥有更高的运动刚性，可支持更快的打印移动速度。安装边界上，框架的外侧预留了电控板、电源、显示屏等外设组件的安装位，所有型材连接处均采用标准角件与螺栓固定，无需复杂的焊接工艺，普通用户即可按照装配指引完成整机组装，框架底部预留了调平脚轮的安装孔位，方便设备的位置调整与水平校准，整体结构兼顾了组装便捷性、运行稳定性与改装扩展性，原型结构经过实际运行验证，可稳定完成长时间连续打印作业，打印制件的尺寸精度与表面质量均能满足日常使用需求。
