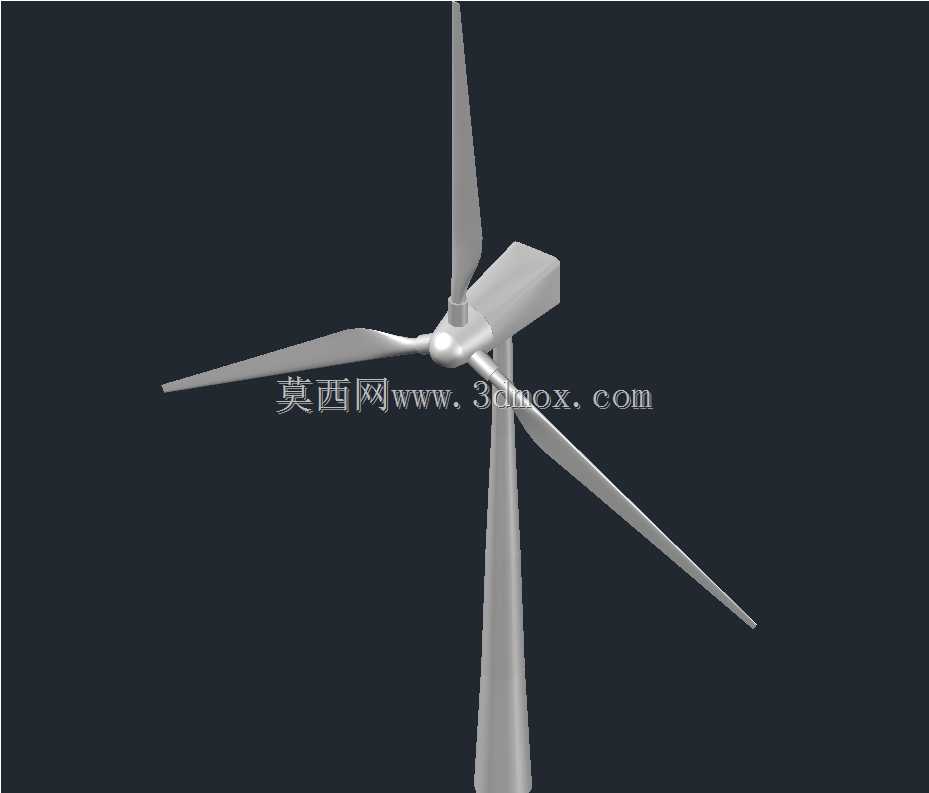

水平轴三叶片风力发电整机结构设计

这款水平轴三叶片风力涡轮机，是面向分布式陆上风能开发场景设计的核心能量转换设备，主要应用于平原、丘陵、沿海滩涂等年均风速达标区域的并网或离网供电场景，既可以单台部署为偏远村落、野外监测站点、牧区散户提供独立生活生产用电，也可以多台阵列排布组成风电场，接入区域电网为城镇、工业园区输送清洁电力，替代传统化石能源发电，降低碳排放强度。从实际用途来看，该设备的核心作用是将流动空气携带的动能，通过机械结构传递、电磁感应转换为可直接利用的电能，整套结构的设计围绕风能捕获效率、运行稳定性、安装维护便捷性三个核心目标展开。在功能特性设计上，三叶片风轮采用了高升阻比的翼型截面，叶片沿展向做了扭转角渐变处理，从叶根到叶尖的翼型安装角逐步减小，能够适配不同半径位置的线速度差异，让整个叶片扫掠面内的气流都能以最优攻角作用于叶片表面，最大化提升风能捕获系数，相比两叶片结构，三叶片的运行动平衡性能更优，转动过程中的载荷波动更小，能够降低塔筒和传动系统的疲劳损伤。叶片与轮毂采用刚性连接结构，轮毂集成了变桨驱动接口，可根据实时风速调整叶片桨距角，在额定风速以下保持最优攻角捕获最大风能，在额定风速以上通过增大桨距角限制风轮吸收功率，避免超速过载，在极端大风天气下还可顺桨停机，保障设备结构安全。机舱部分采用流线型封闭外壳设计，内部预留了主轴、齿轮箱、发电机、偏航系统的安装空间，外壳曲面经过风阻优化，能够降低设备运行时的自身风阻，同时隔绝雨水、沙尘对内部精密传动、电气部件的侵蚀，提升设备在野外复杂环境下的使用寿命。塔筒采用等直径锥形圆柱结构设计，底部设置了法兰连接盘，可与混凝土基础的预埋螺栓直接对接，安装时能够根据现场风切变情况调整塔筒高度，让风轮处于风速更稳定的高度区间，避开近地面的湍流边界层，同时塔筒内部预留了爬梯和线缆通道，方便运维人员进入机舱开展检修作业，动力电缆可沿塔筒内部直接引至地面变电设备，避免线缆外露老化。在安装边界设计上，风轮扫掠直径与塔筒高度做了匹配校核，确保叶片转动过程中叶尖与塔筒的安全间隙满足设计规范，不会在风载变形下发生碰擦，整机的重心沿塔筒轴线分布，降低了偏航转动时的不平衡力矩，底部基础的载荷参数经过核算，能够覆盖极端强风下的倾覆力矩、水平推力要求，保障设备全生命周期的运行安全。
