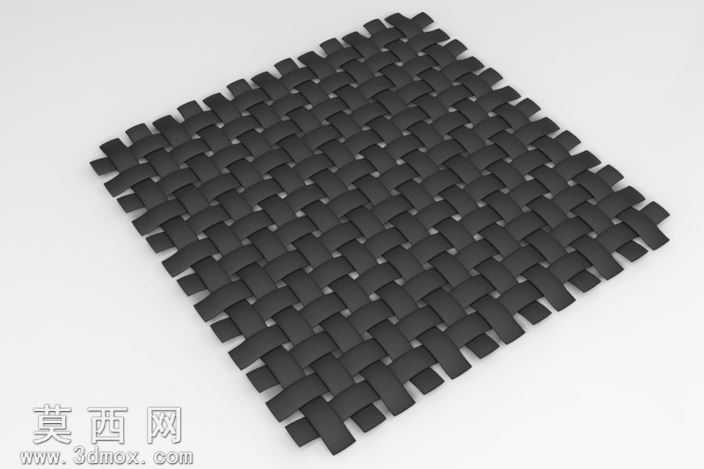

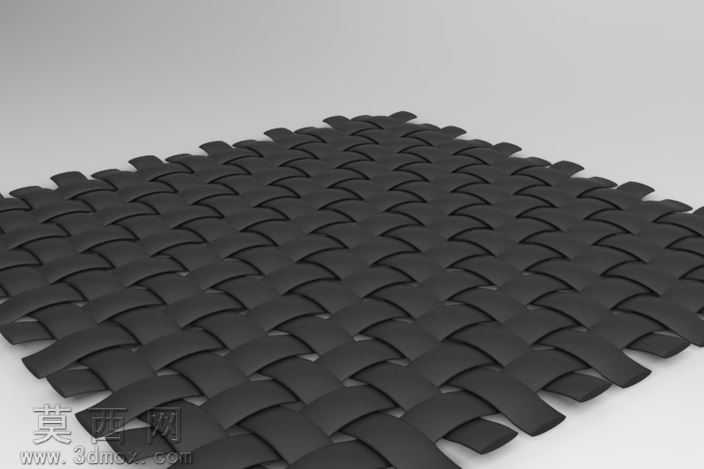

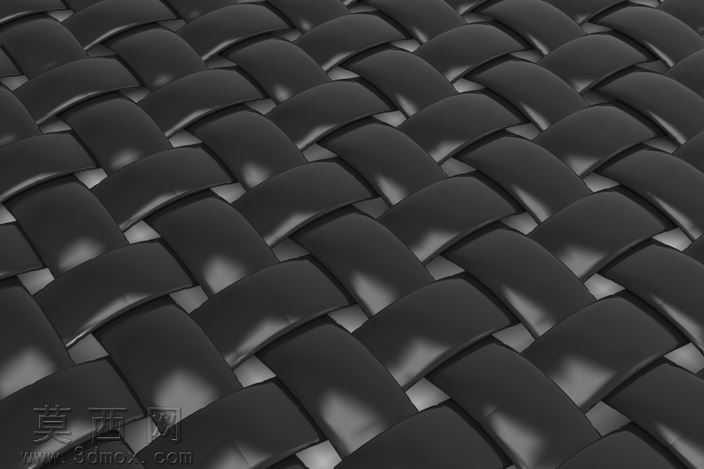

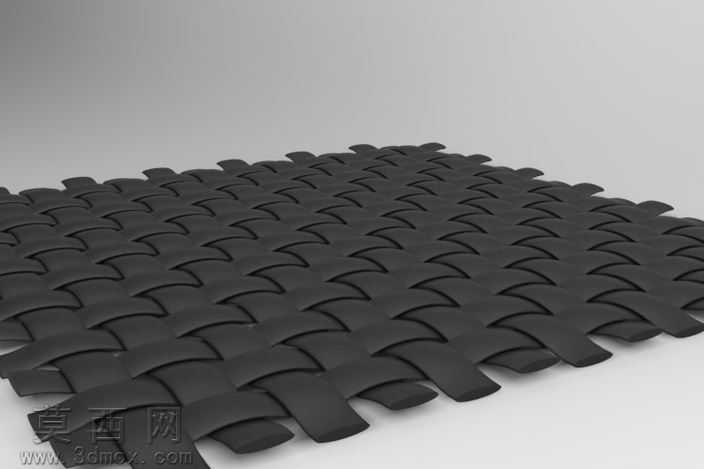

平纹梭织编织面料三维结构展示模型

本模型围绕平纹梭织面料的真实编织结构展开三维建模创作，依托三维建模软件完成全流程制作，核心目标是精准还原平纹梭织面料经纬交织的微观结构特征，为纺织面料结构展示、工艺教学、产品渲染演示提供高精度的数字化参考。建模阶段首先梳理平纹梭织的编织逻辑：平纹组织作为梭织面料最基础的组织形式，核心规律为经纱与纬纱以一上一下的规律交替交织，每根经纱在每间隔一根纬纱的位置完成一次上下交错，整体结构均匀平整，交织点密集。建模时首先对单根编织纱线进行参数化建模，摒弃简单圆柱几何体的粗糙表现，根据真实纱线的扁平带状截面特征，绘制适配的截面轮廓后沿纱线走线路径进行扫掠成型，同时根据交织位置的受力特征，对纱线在上下交错位置的弯曲弧度、压叠形变进行精细化调整，还原纱线在交织点处因互相挤压产生的自然形变，避免结构生硬失真。完成单组经纬交织单元的建模后，通过阵列工具按照平纹组织的排布规律完成整体面料的阵列复制，同时对边缘位置的纱线端头进行收边处理，模拟真实面料裁切后的自然端头形态，避免阵列后出现结构穿模、排布错位的问题。材质与渲染阶段，针对编织面料的哑光质感进行材质参数调试，基础材质选用带有细微颗粒粗糙度的哑光材质，模拟纱线表面纤维带来的漫反射特征，调整材质的反射强度与粗糙度数值，避免出现不符合面料特性的高光反射；同时在纱线表面添加极细微的纤维纹理凹凸贴图，在近距离渲染视角下可以呈现纱线表面的纤维质感，提升模型的真实度。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，突出纱线交织形成的错落光影层次，辅助光源补充暗部细节，避免交织缝隙处出现死黑区域，同时添加柔和的环境反射，让黑色面料的暗部呈现自然的层次过渡，不会显得沉闷呆板。结构设计上严格遵循真实平纹面料的结构比例，经纬纱线的粗细、交织间距、弯曲弧度均参考真实平纹梭织面料的参数进行设置，确保模型结构符合实际纺织工艺的逻辑，既可以用于整体面料的外观展示，也可以放大查看微观的交织结构，满足不同场景的使用需求。
