车用涡轮增压器总成结构设计方案

涡轮增压器作为车用动力系统的核心增效部件，广泛应用于民用乘用车、高性能赛车、商用柴油车等动力单元中，核心作用是在不增加发动机排量的前提下，通过压缩进入气缸的空气密度，大幅提升发动机的输出扭矩与功率上限，同时优化燃油燃烧效率，降低同等动力输出下的油耗与尾气排放水平，是当前小排量动力总成实现高功率输出、满足严苛排放法规的关键配套部件。

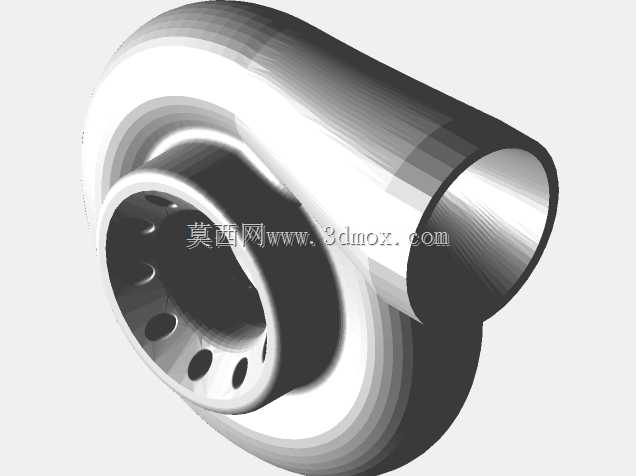

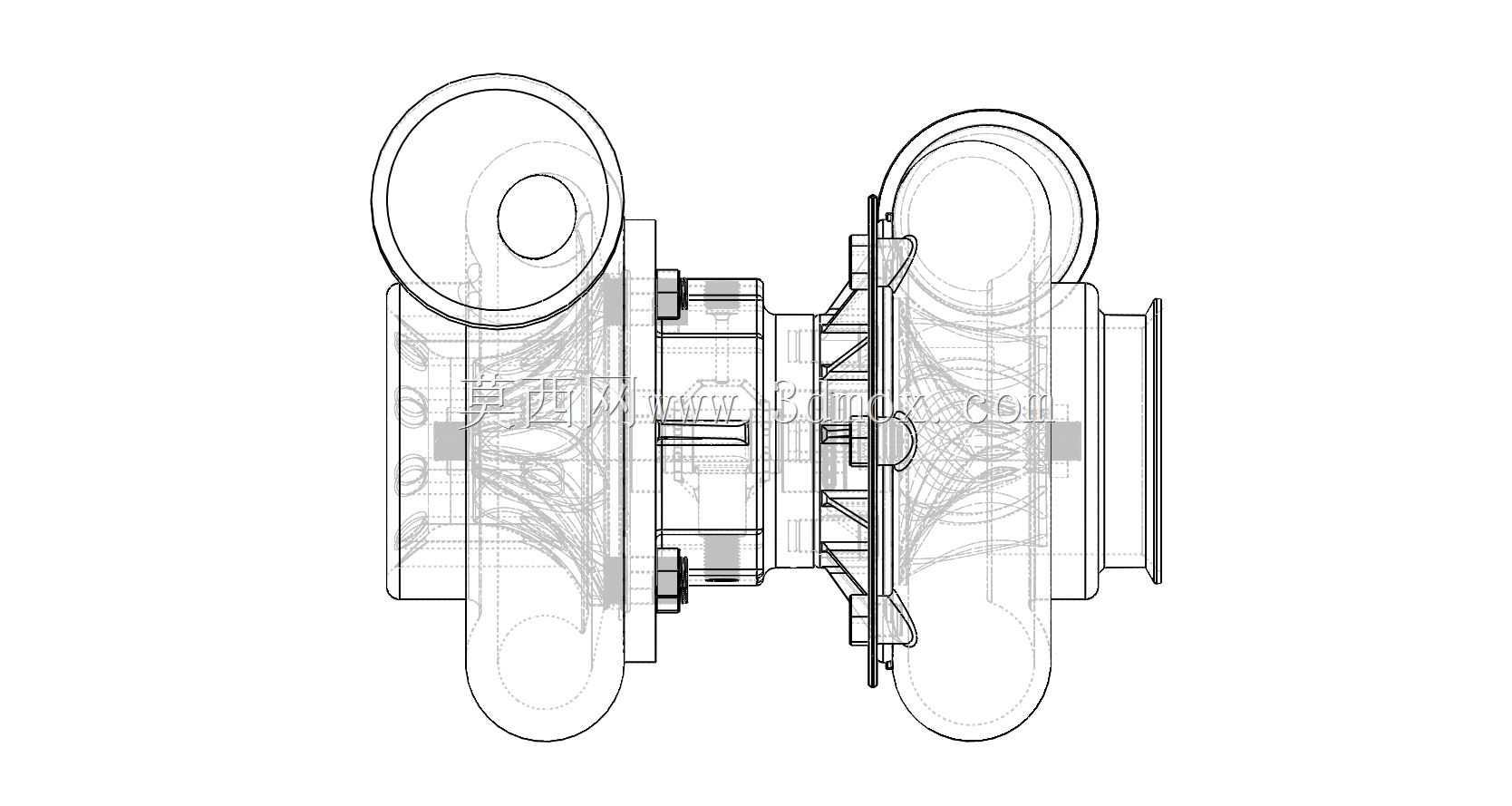

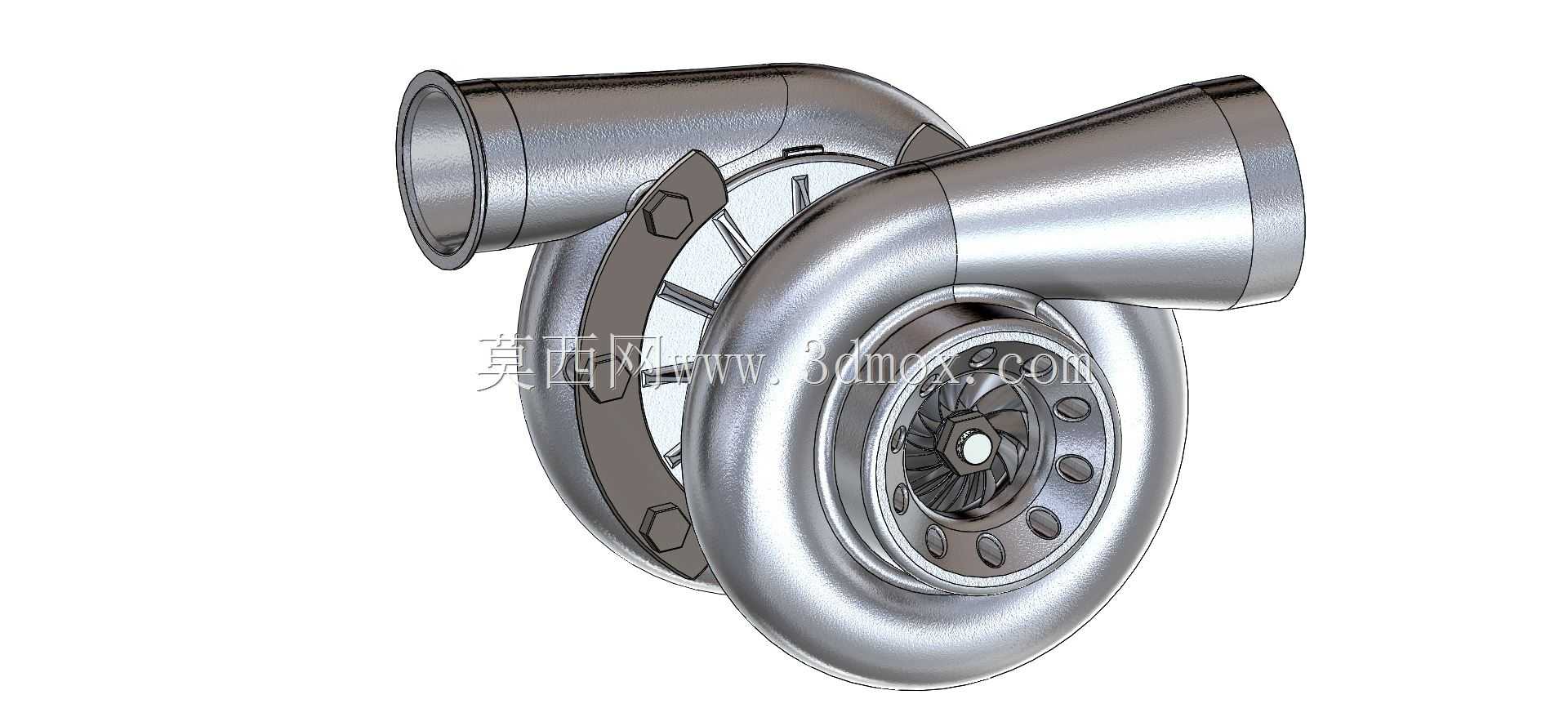

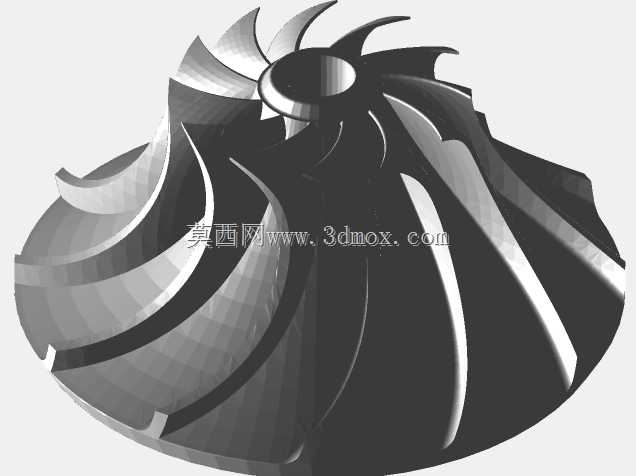

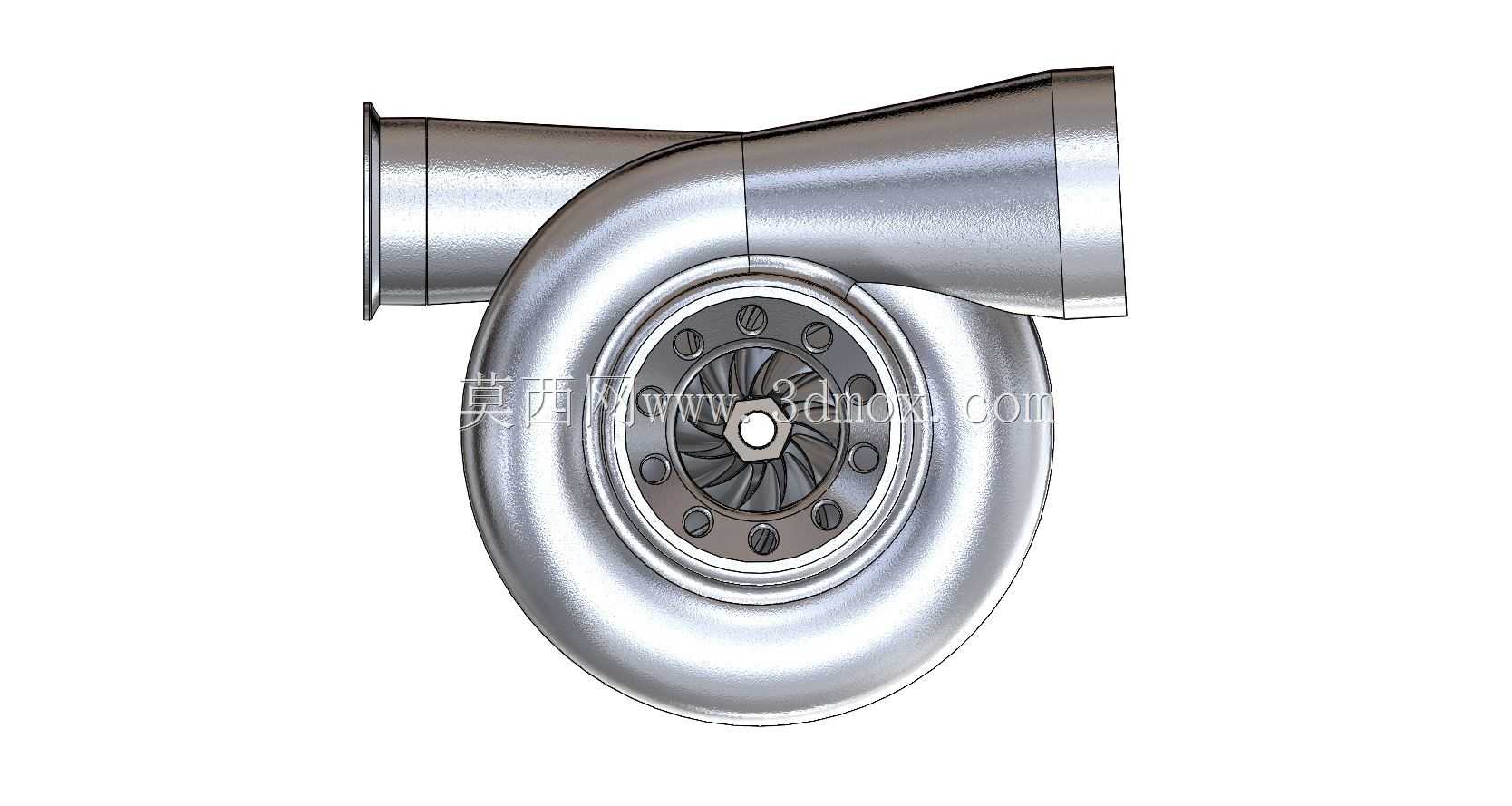

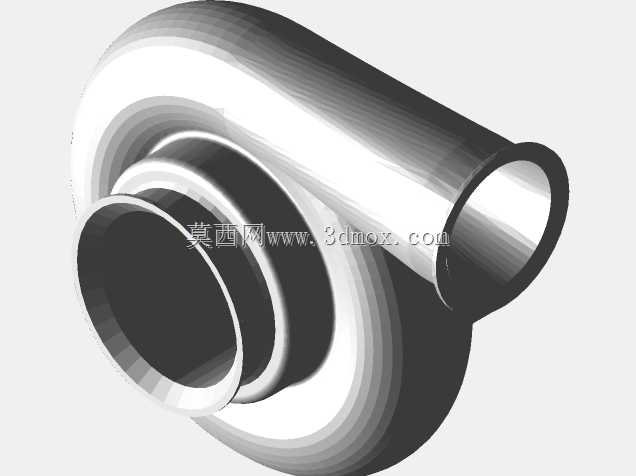

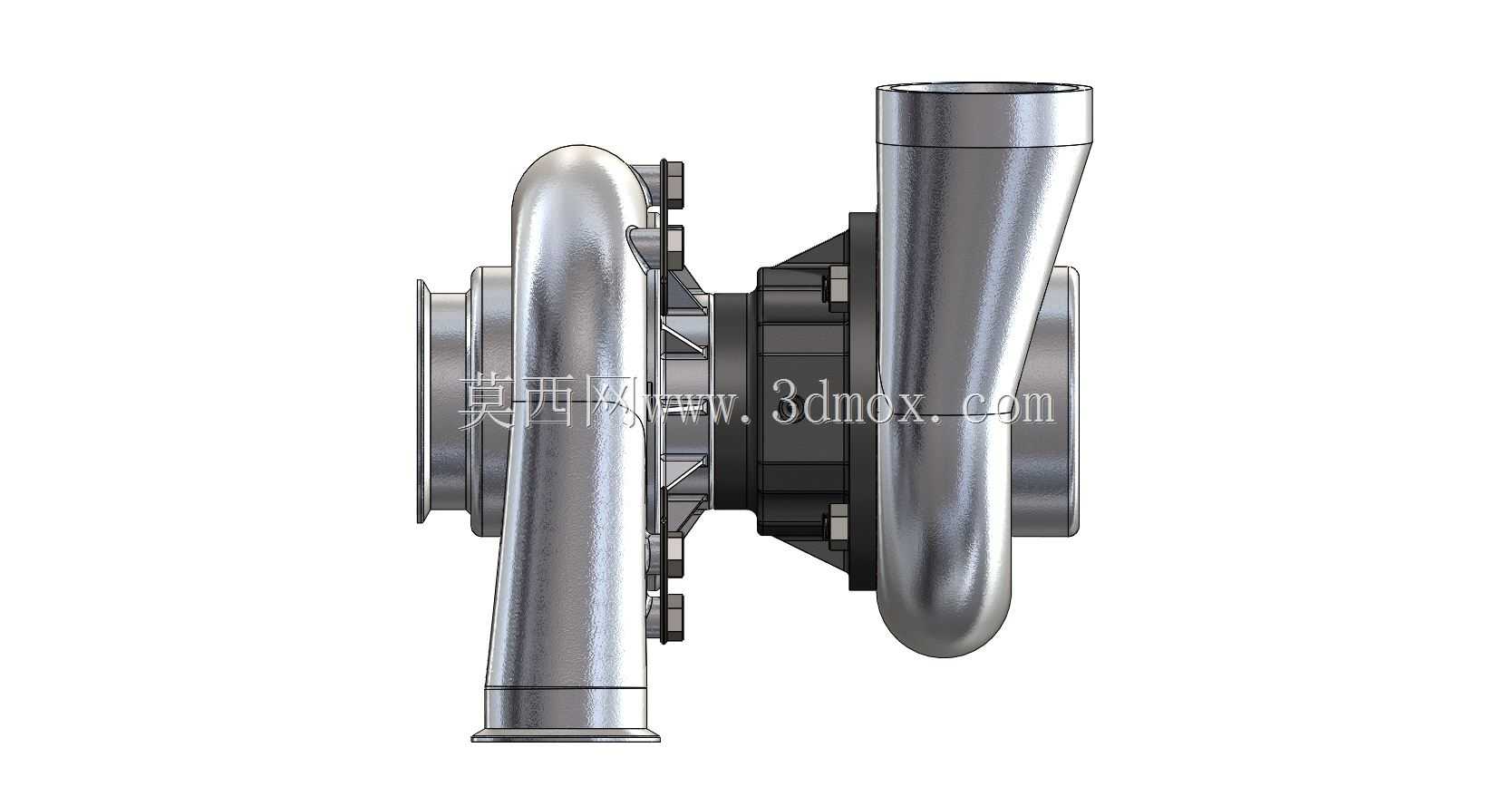

这款涡轮增压器总成采用双蜗壳双流道结构设计，将涡轮端与压气机端通过中间轴承壳体集成连接，涡轮端对接发动机排气歧管出口，承接高温高压排气的动能驱动涡轮叶轮高速旋转，同轴连接的压气机叶轮同步转动，将经空滤过滤后的新鲜空气压缩后送入发动机进气歧管，形成完整的废气能量回收-进气增压闭环。设计过程中充分考虑了实际装车的工况需求，涡轮壳体采用耐高热的合金材质构型，流道内壁做顺滑过渡处理，减少排气气流的沿程阻力损失，避免排气脉冲干涉影响涡轮响应速度；压气机端采用渐扩式蜗壳流道，匹配大前倾角度的压气机叶轮叶片，兼顾低转速区间的增压响应速度与高转速区间的增压压比上限，有效缓解小排量发动机常见的低扭不足问题。

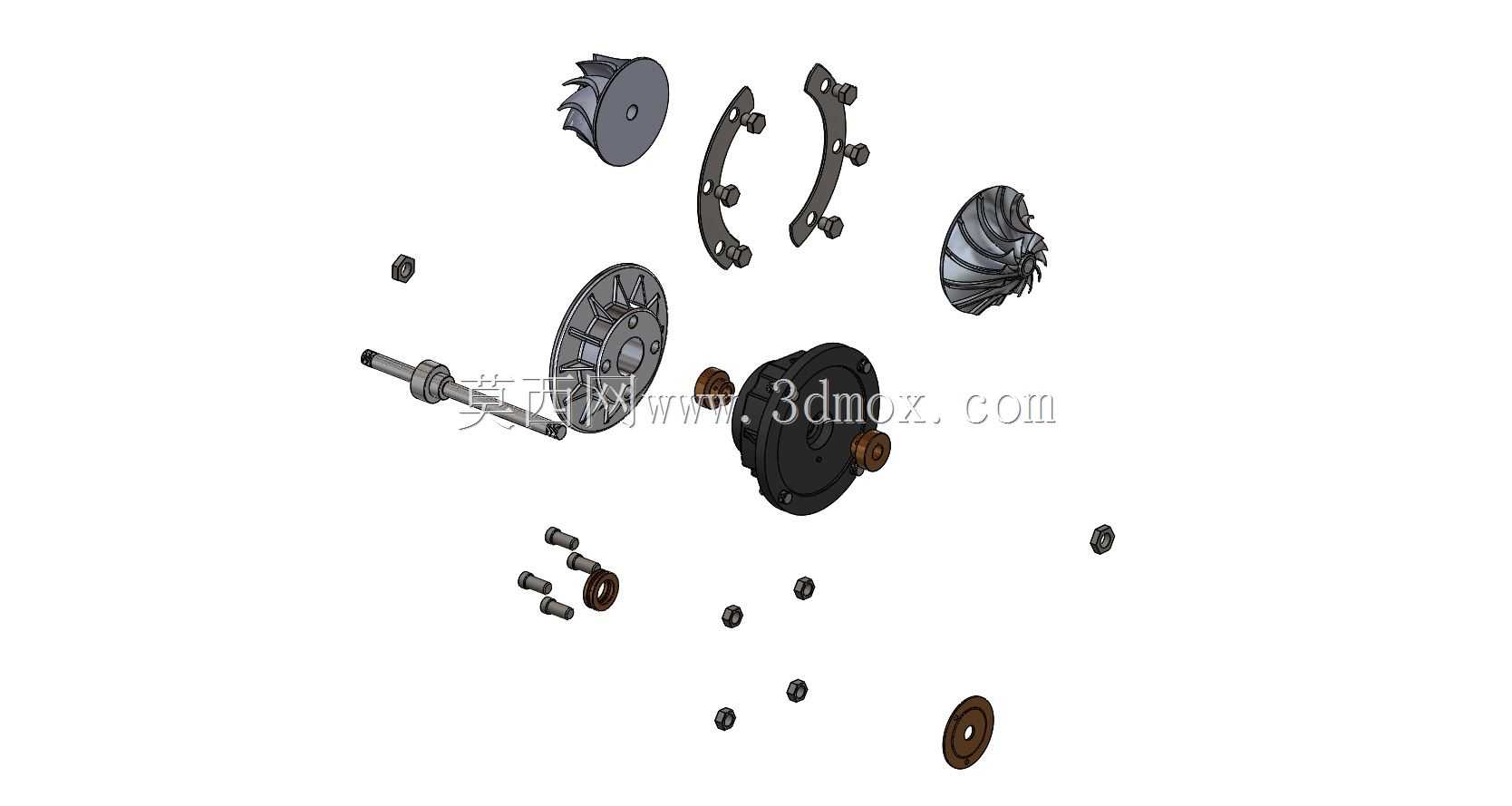

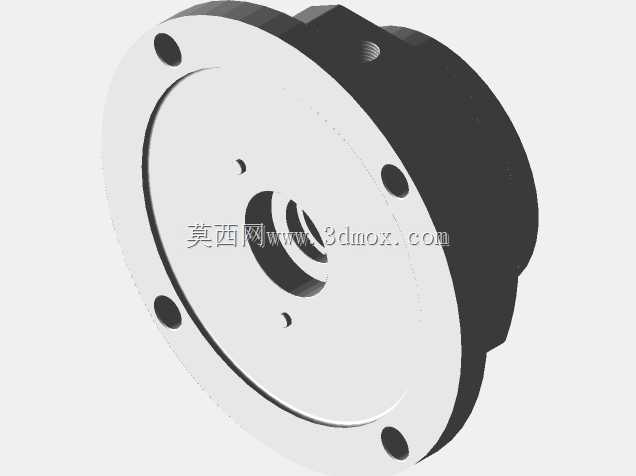

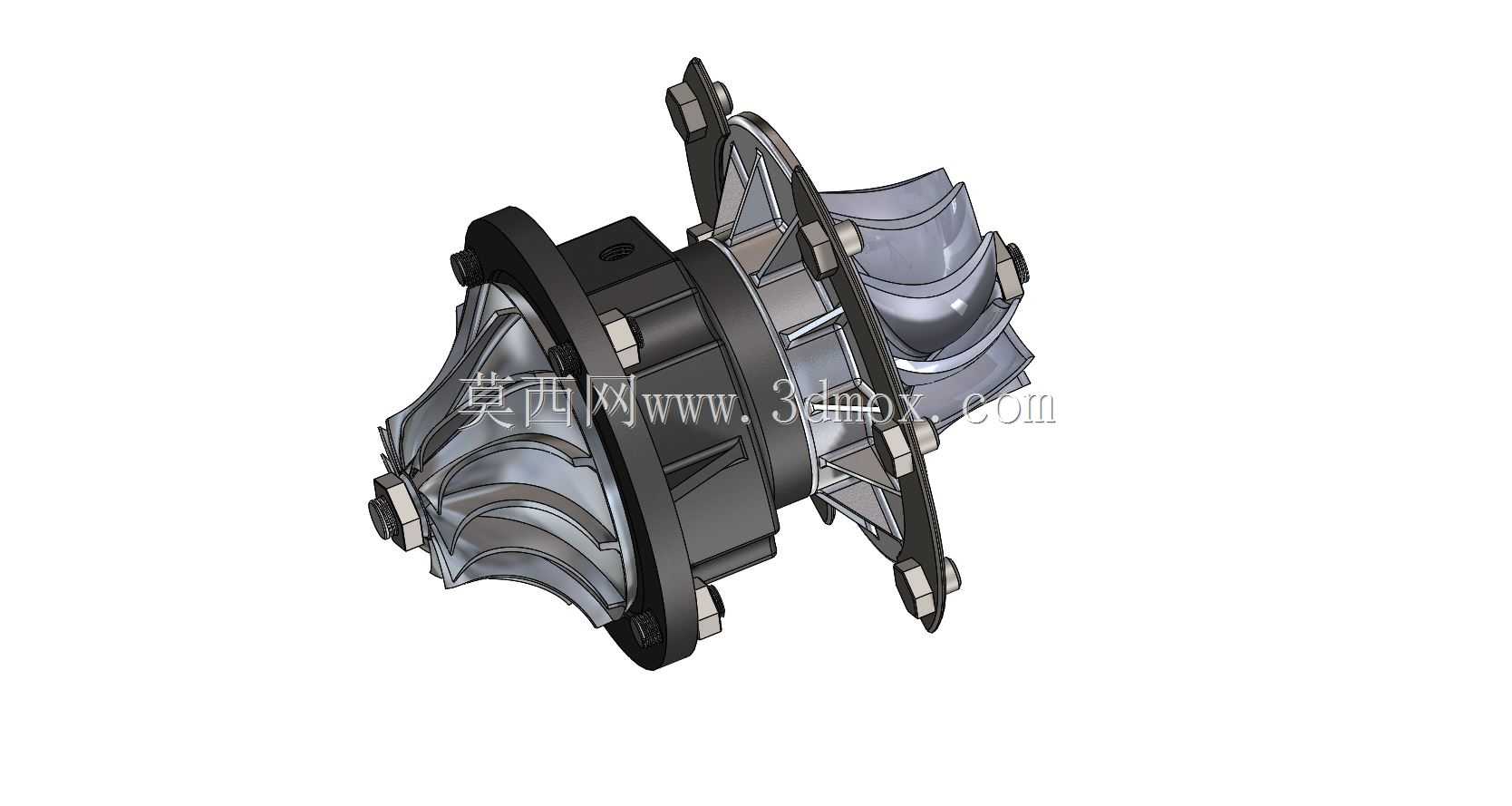

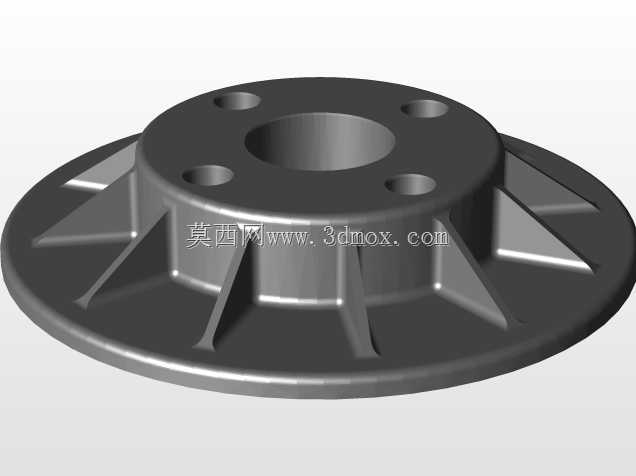

总成的安装边界充分适配主流直列四缸、V型六缸发动机的舱内布局，压气机进气口采用标准卡箍连接接口，可适配不同口径的进气软管；涡轮端排气出口采用法兰对接结构，匹配常规三元催化器的安装位尺寸；中间壳体预留润滑油道与冷却水道接口，可直接对接发动机的润滑系统与冷却循环系统，保证高速运转下的轴承润滑与散热需求，避免长时间高负荷运行出现的过热失效问题。总成共拆分19个独立结构部件，涵盖涡轮叶轮、压气机叶轮、浮动轴承、密封环、壳体连接螺栓、隔热罩等全部装配单元，各部件的配合公差按照车用零部件的通用装配标准设定，相邻转动部件与固定壳体间预留合理的热膨胀间隙，兼顾运转可靠性与装配便捷性，既可以用于动力系统改装的结构参考，也可作为汽车构造教学的具象演示模型，帮助理解废气涡轮增压的工作逻辑与结构组成。
