轻型飞机右机翼零件装配定位工装

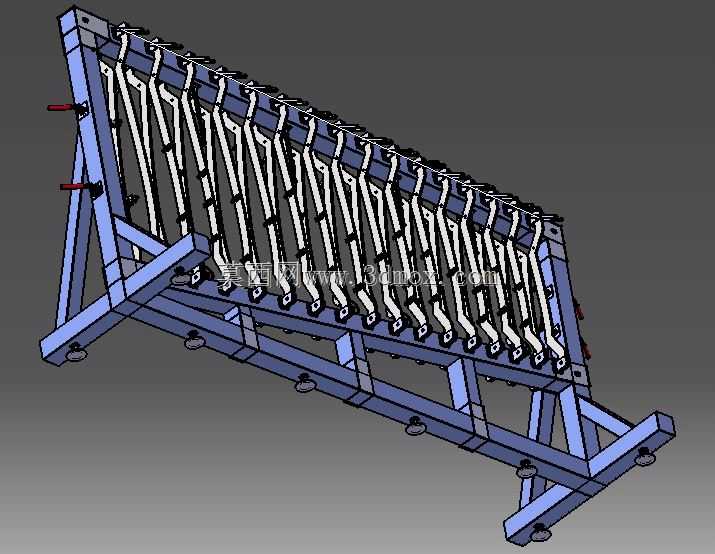

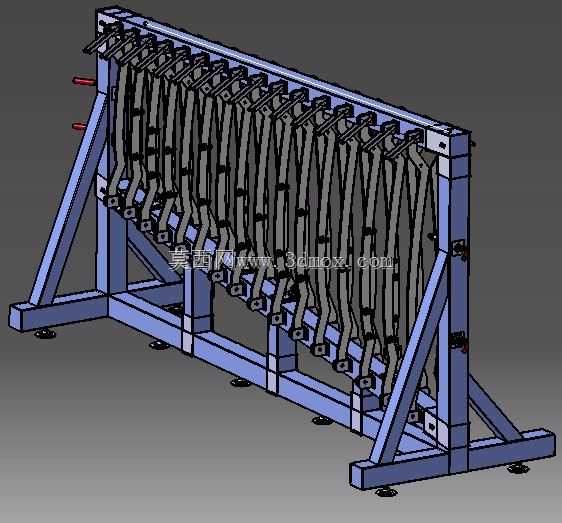

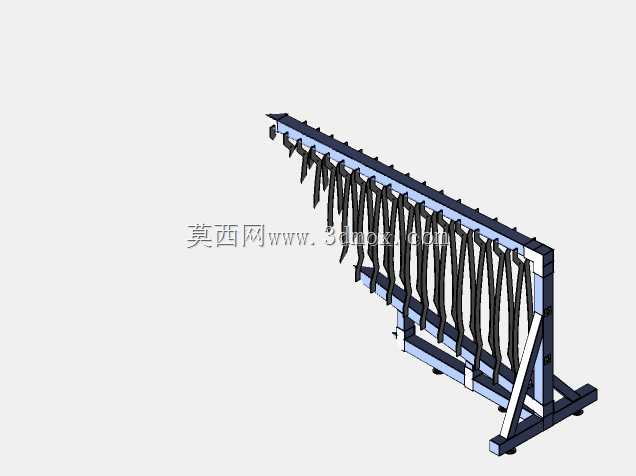

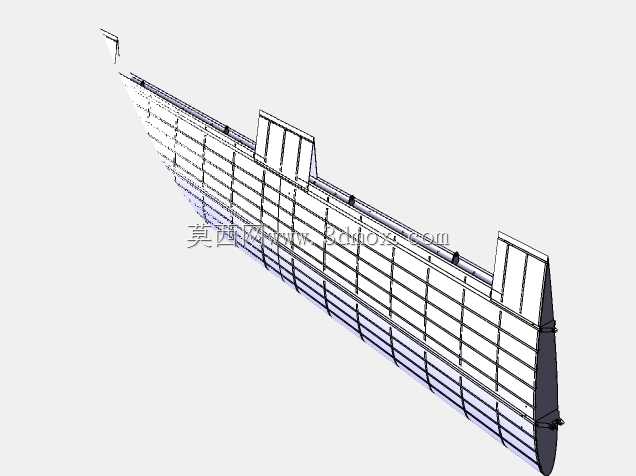

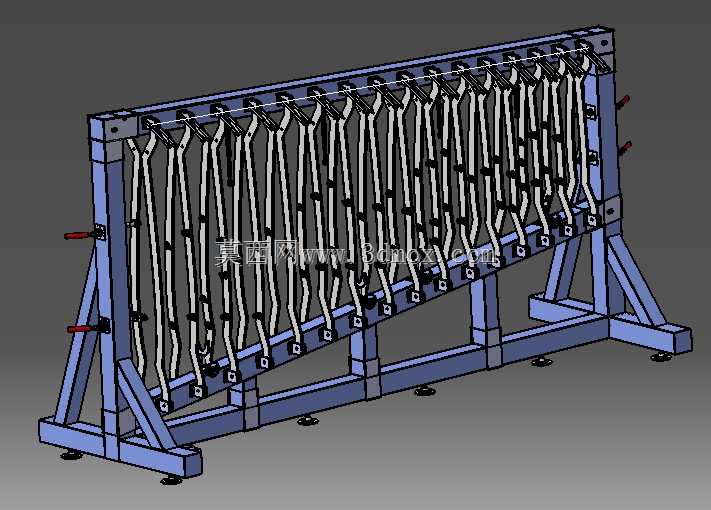

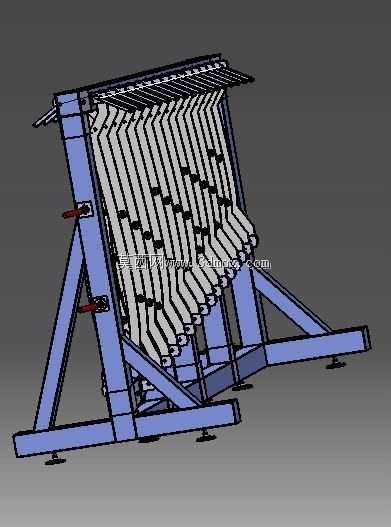

在通用航空轻型飞机的生产制造环节，机翼部件的装配精度直接决定了整机的气动性能与飞行安全，传统机翼装配多采用零散定位块配合人工校准的方式，不仅装配效率低下，还容易出现零件定位偏移、肋板间距不均、翼面轮廓度超差等问题，这款机翼装配夹具正是针对轻型飞机右机翼的批量装配需求开发的专用工艺装备，主要应用于航空制造车间的机翼部件预装、总装工序，可完成机翼蒙皮、翼肋、翼梁、长桁等核心零件的定位装夹作业。该工装采用框架式落地结构设计，整体以高强度型钢焊接形成稳定的基座主体，底部设置可调式支撑脚杯，可在车间硬化地面上完成水平度校准，抵消地面不平整带来的安装误差，两侧设置斜向加强撑杆，大幅提升框架整体的抗扭、抗弯刚度，避免装夹过程中工装自身形变影响装配精度。工装沿机翼展向方向均匀排布多组定位夹紧单元，每组单元对应一个翼肋的安装位置，集成了定位销、快速夹紧钳、型面支撑块三类功能部件：定位销可精准插入翼肋、翼梁上的预制工艺孔，完成零件的初定位，消除零件的六个自由度偏移；型面支撑块完全贴合机翼翼型的理论轮廓，为蒙皮提供均匀的支撑力，避免蒙皮装夹过程中出现局部凹陷或形变；快速夹紧钳采用肘节式省力结构，操作人员无需额外工具即可快速完成夹紧与松脱操作，大幅降低装配作业的劳动强度。设计过程中充分考虑了人机工程学需求，工装的作业高度设置在操作人员站立作业的舒适区间，所有夹紧操作端均朝向操作人员的作业侧，无需探身或绕工装走动即可完成全段机翼的装夹操作；框架侧面预留了足够的工具操作空间，可满足铆接、胶接、螺栓紧固等装配工序的操作需求，不会出现工装与装配工具干涉的问题。同时该工装具备良好的适配性，可通过更换不同规格的定位块与支撑块，适配同系列不同展长的轻型飞机机翼装配需求，无需重新制作整套工装，有效降低了航空制造环节的工艺装备投入成本。在实际生产应用中，使用该装配夹具可将单副机翼的装配周期缩短40%以上，机翼翼型轮廓度、翼肋平行度、翼梁直线度等关键精度指标的合格率提升至99%以上，大幅减少了装配后的校形工作量，是轻型飞机机翼量产环节不可或缺的专用工艺装备。
