风扇工件三坐标检测专用定位夹具

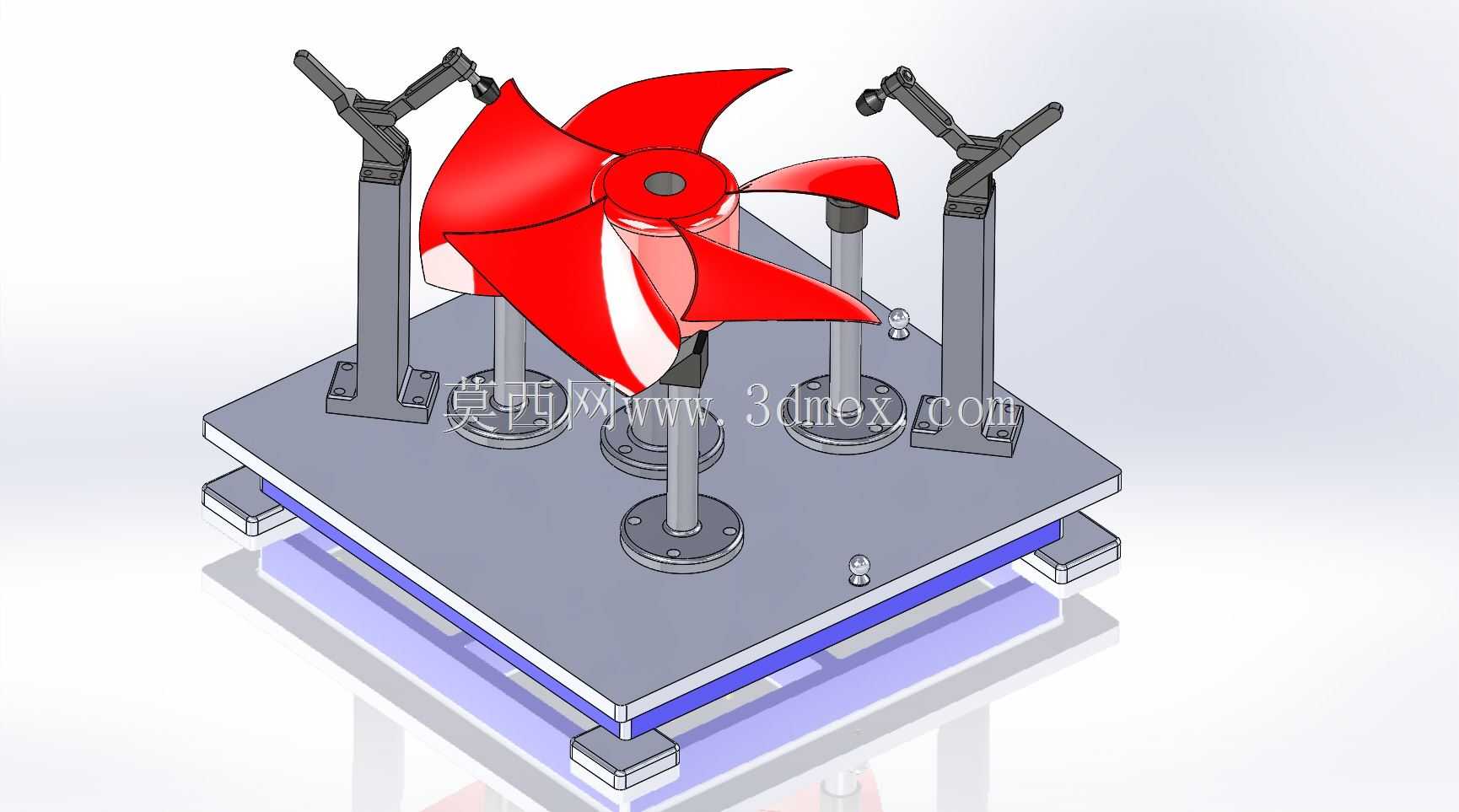

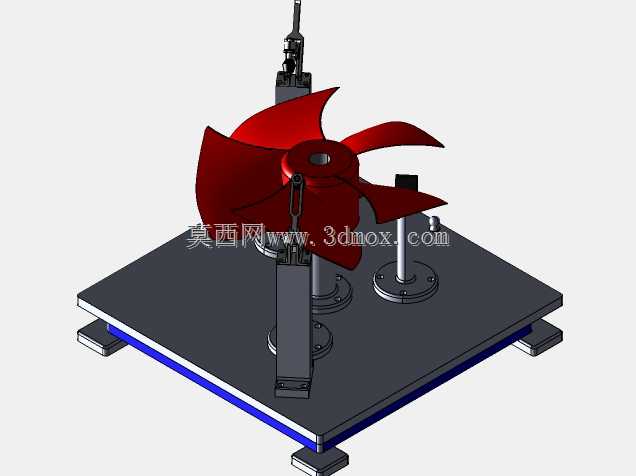

这套夹具专为风扇类回转工件的三坐标精密测量场景设计，主要应用在精密零部件制造环节的质量检测工序中，解决风扇叶片类异形曲面工件在三坐标测量过程中定位不稳、装夹变形、基准偏移的核心痛点，适配多规格轴流风扇、离心风叶的轮廓度、位置度、动平衡基准面等形位公差检测需求。在实际检测作业中，风扇工件本身叶片为薄壁曲面结构，传统通用夹具装夹时极易压伤叶片边缘，或是装夹力不当导致叶片产生微变形，直接影响三坐标测量的采集数据精度，这套夹具采用多点柔性支撑搭配侧向辅助定位的结构，底部方形基座为标准三坐标工作台适配安装结构，可直接通过底部的定位垫块快速固定在三坐标测量平台上，无需额外打孔适配，安装边界完全覆盖常规中小型风扇工件的检测装夹范围，基座上的支撑柱可根据风扇轮毂的直径、高度调整安装位置，支撑柱顶端采用柔性接触头，贴合风扇轮毂下端面提供稳定支撑，不会对薄壁轮毂造成压痕损伤。四周布置的可调式压紧臂可根据叶片的分布角度调整摆向与压紧高度，压紧端采用圆弧接触头，仅接触叶片根部的加强筋位置，避开叶片的工作曲面检测区域，既保证装夹的稳固性，避免测量过程中工件出现微位移，又不会遮挡三坐标测头的采集路径，同时不会对叶片薄壁结构施加过大的压紧力导致工件变形。整套夹具的设计思路围绕三坐标测量的核心需求展开，所有支撑与压紧部件的位置都预留了足够的测头移动空间，保证测头可以无死角采集风扇叶片型面、轮毂安装孔、端面基准的所有点位数据，基座上的定位孔位采用等距阵列设计，可快速适配不同尺寸规格的风扇工件装夹，无需更换整套夹具，仅需调整支撑柱与压紧臂的安装位置即可完成换型，大幅提升批量检测环节的装夹效率。夹具整体采用刚性框架搭配柔性接触端的组合结构，基座经过时效处理保证长期使用的平面度精度，所有可调部件都带有锁紧结构，调整到位后可完全锁死，避免测量过程中出现部件窜动，保证重复装夹的定位精度控制在三坐标测量允许的误差范围内，有效降低装夹环节带来的系统测量误差，提升风扇类工件形位公差检测的准确性与重复性。
