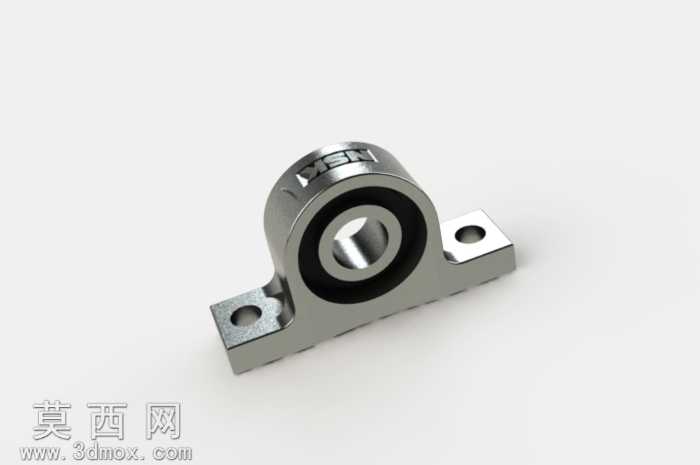

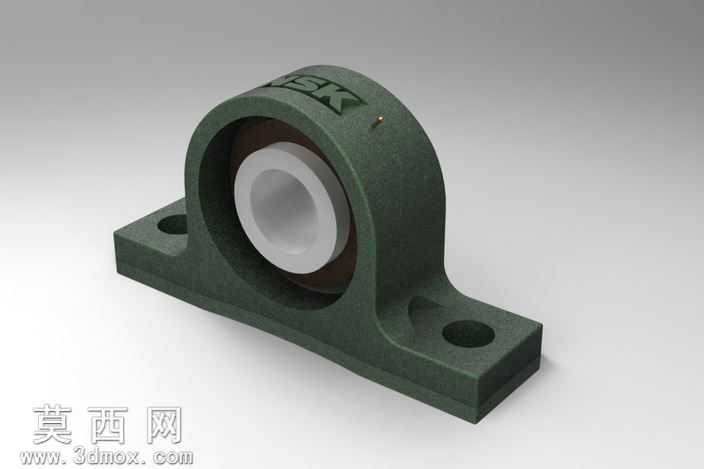

NSK立式带座外球面枕头轴承三维建模

本模型为NSK系列立式带座枕头轴承，采用SolidWorks进行全参数化三维建模，建模过程严格遵循NSK官方样本的尺寸公差标准，完整还原了该类轴承的真实结构特征。建模初期先梳理带座轴承的组成逻辑，将整体拆分为冲压铸造型轴承座、外球面轴承内圈、轴承外圈、密封防尘结构、锁紧定位结构五个独立模块，分别进行草图绘制与特征构建，确保各部件装配关系完全符合实际生产装配逻辑。轴承座部分采用拉伸、拔模、圆角过渡等基础特征组合，还原了立式安装座的两个菱形安装耳结构，安装孔位的中心距、孔径、沉台深度均严格对应标准规格，座体与轴承外圈配合的弧形包容面采用曲面切除命令完成，保证配合面的贴合度与真实产品一致；轴承内圈部分构建了带顶丝锁紧的内孔结构，内圈的外球面曲率与外圈的内球面曲率完全匹配，还原了外球面轴承可自适应调心的结构特性，滚道部分通过旋转切除构建出标准深沟球滚道轮廓，可直观展示轴承的滚动配合原理。材质渲染阶段，为轴承座赋予哑光铸铁材质，添加细微的铸造颗粒质感与表面氧化暗调，还原铸铁件的真实视觉效果；轴承内外圈赋予高抛光轴承钢材质，调整金属反射参数与高光粗糙度，呈现淬硬轴承钢的亮泽金属质感；密封件部分赋予黑色丁腈橡胶材质，添加细微的磨砂纹理，区分橡胶与金属部件的视觉差异。整体装配完成后添加同轴度、配合面重合等装配约束，验证各部件无干涉，可通过配置功能切换不同规格的同系列轴承参数，适配不同的轴径与安装尺寸需求。该模型完整还原了枕头轴承的安装支撑功能结构，可用于机械传动系统的装配模拟、安装工位的干涉检查、设备展示动画制作等场景，建模过程保留了完整的特征树与参数关联，方便后续根据实际设计需求修改尺寸参数，适配不同的设备设计场景。
