四旋翼飞行器单电机驱动安装模块

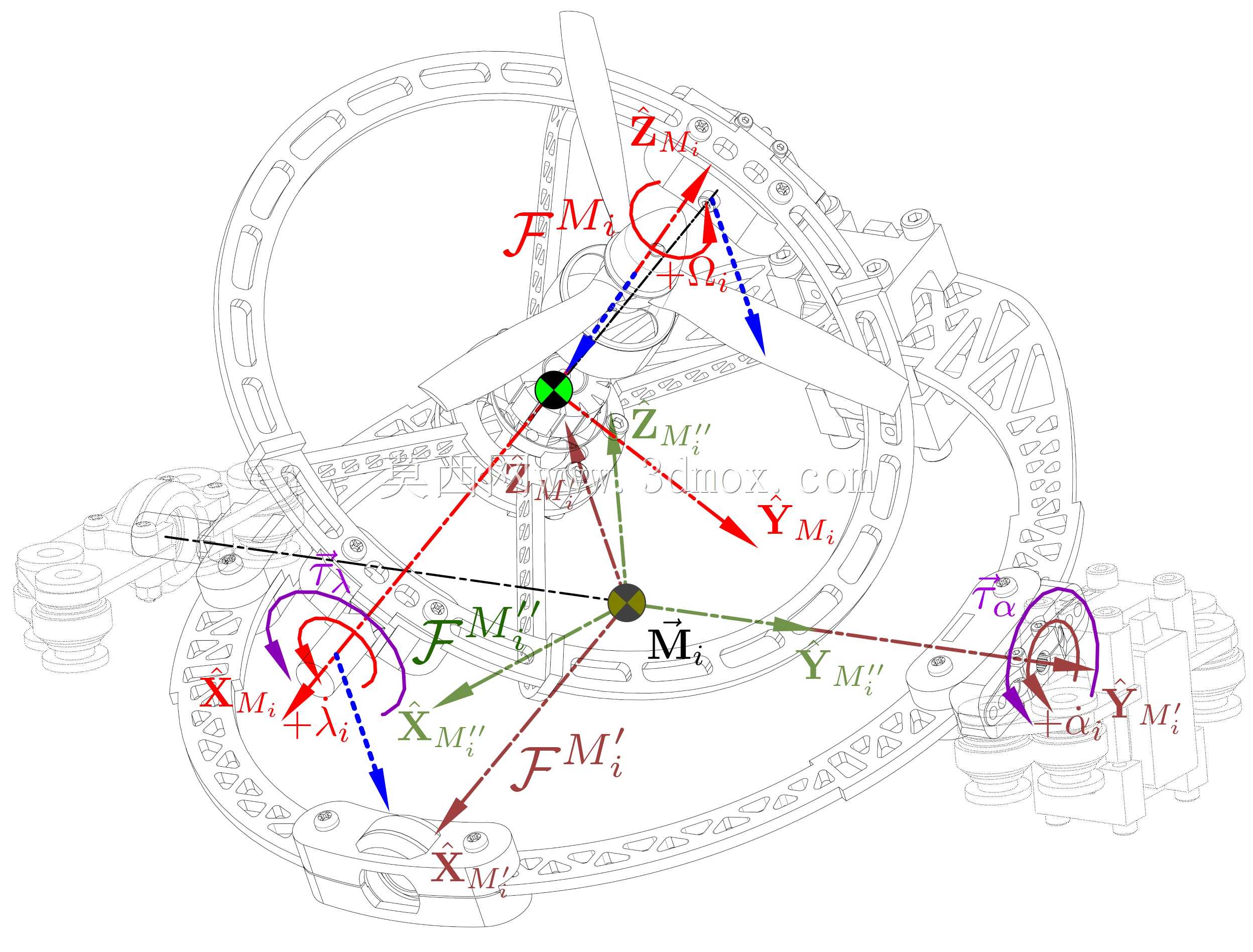

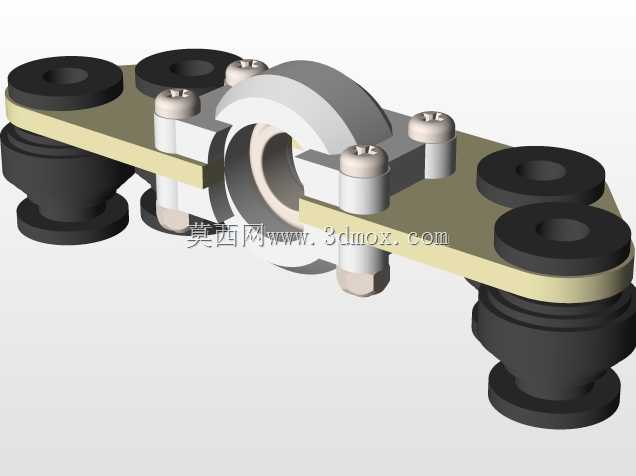

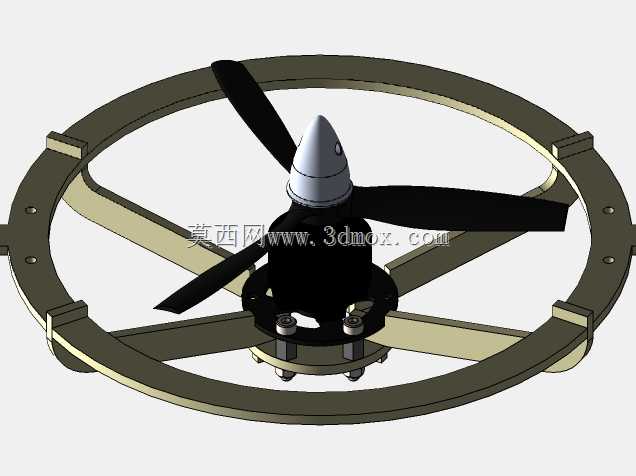

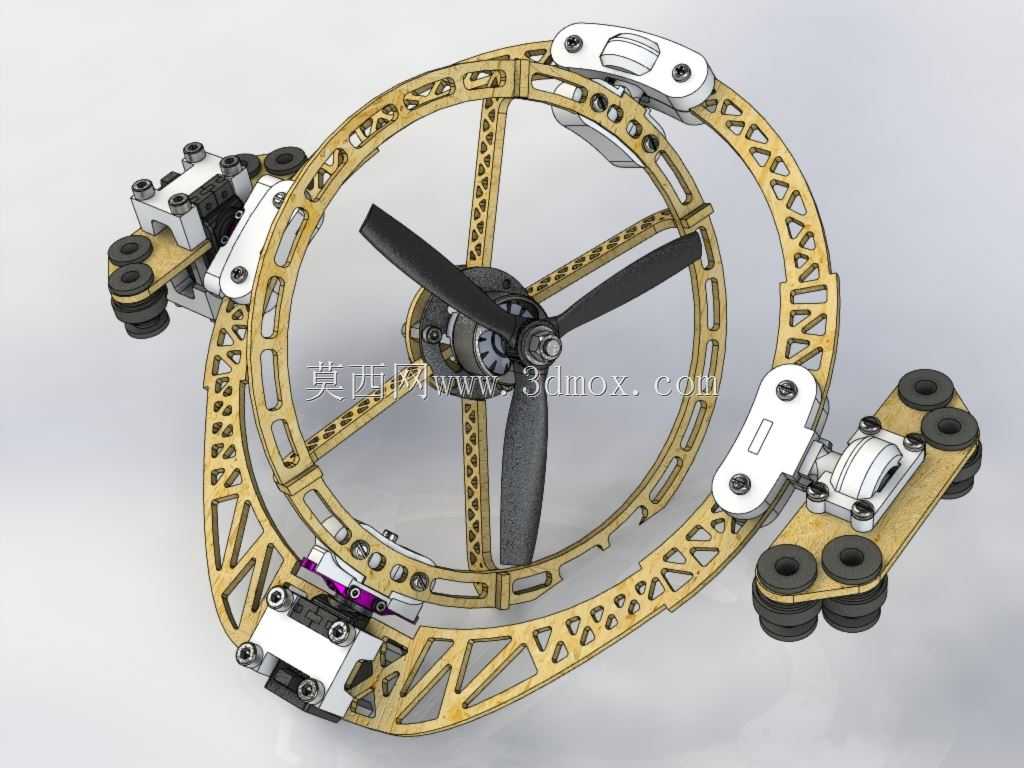

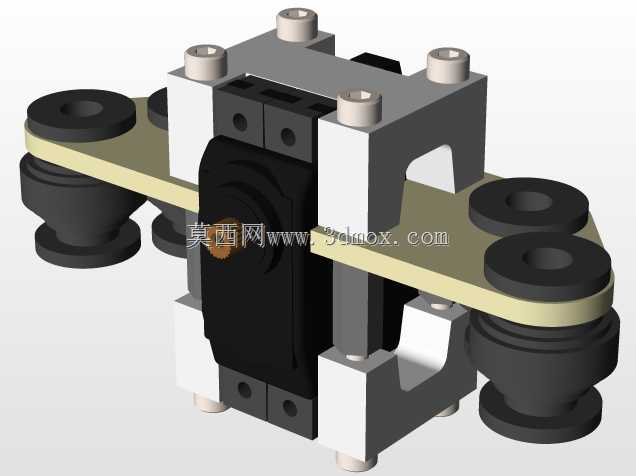

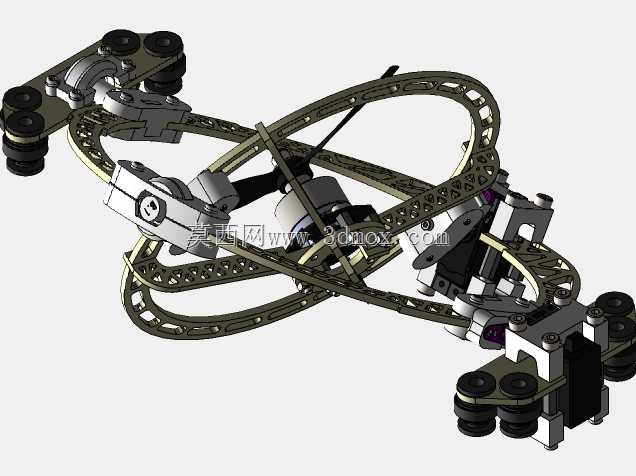

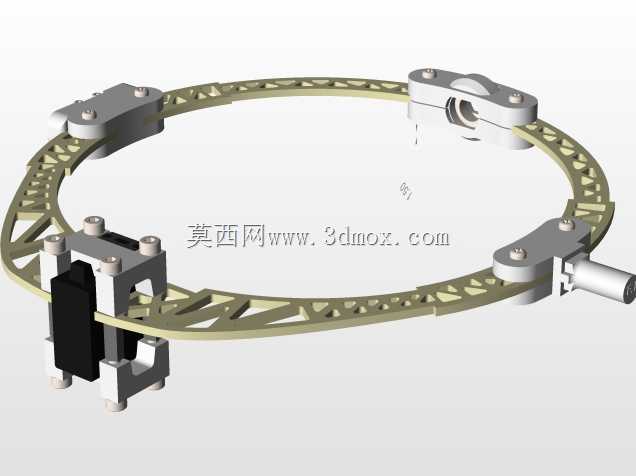

该结构为四旋翼类飞行器配套的单电机驱动承载模块，主要应用于小型多旋翼无人机的动力系统试验、飞行动力学仿真验证以及实机动力总成装配场景，可独立完成单路动力输出的动态响应测试，也可作为标准动力单元快速组装为完整四旋翼飞行器，适配高校航空航天实验室的旋翼动力学研究、小型民用无人机厂商的动力系统迭代开发等场景，能够为伺服驱动动作的动态响应特性研究提供可靠的实物载体。模块核心功能是为旋翼动力组件提供稳定的安装基准，同时集成多自由度调节结构，可模拟不同安装倾角下的动力输出特性，满足过驱动旋翼系统的控制算法验证需求，可实时采集不同舵机动作、不同油门开度下的动力输出力矩、振动幅值、响应延迟等核心参数，为飞控参数整定、动力匹配优化提供实测数据支撑。设计层面采用了环形镂空主承载框架结构，框架边缘做了等距镂空减重处理，在保证整体结构刚度的前提下最大限度降低自身重量，避免额外负载对动力测试结果产生干扰；框架周向均匀布置四个独立的减震安装座，每个安装座采用多层阻尼减震结构，可有效过滤电机高速运转产生的高频振动，避免振动传递至测试台架或飞控传感器，保证测试数据的准确性；中心位置设置标准电机安装位，可适配不同规格的外转子无刷电机，配套的桨夹结构可快速更换不同尺寸、不同桨型的螺旋桨，满足多工况测试需求；框架与安装基座之间通过十字万向节结构连接，可实现多自由度的角度偏转，模拟飞行器飞行过程中的姿态变化，复现真实飞行状态下的动力受力情况。安装边界方面，环形主框架外径适配常用10-12寸螺旋桨的安装安全间距，框架厚度控制在合理范围内，不会对螺旋桨下洗气流产生遮挡，四个安装座的孔位采用通用标准间距设计，可直接固定在标准测试台架或飞行器中心板上，中心电机安装位预留了走线槽，可方便电机电源线、信号线的规整布置，避免线路与运动部件、旋转部件产生干涉，整体模块无需额外改装即可快速完成装配，适配绝大多数小型四旋翼飞行器的动力安装尺寸要求。
