共轴双旋翼小型无人直升机结构设计

这款共轴双旋翼布局的小型无人直升机，主要面向低空近距作业场景设计，可适配农林植保小范围地块喷施、狭小区域电力巡检、应急场景近距空中侦察、户外航拍跟拍等多种使用需求，相较于常规单旋翼带尾桨的无人直升机，共轴双旋翼结构无需配置尾桨传动与平衡结构，能够在相同整机尺寸下获得更大的升力载荷，同时大幅缩小整机的占地空间，更适合在楼宇间、林间等狭窄空域内执行作业任务。

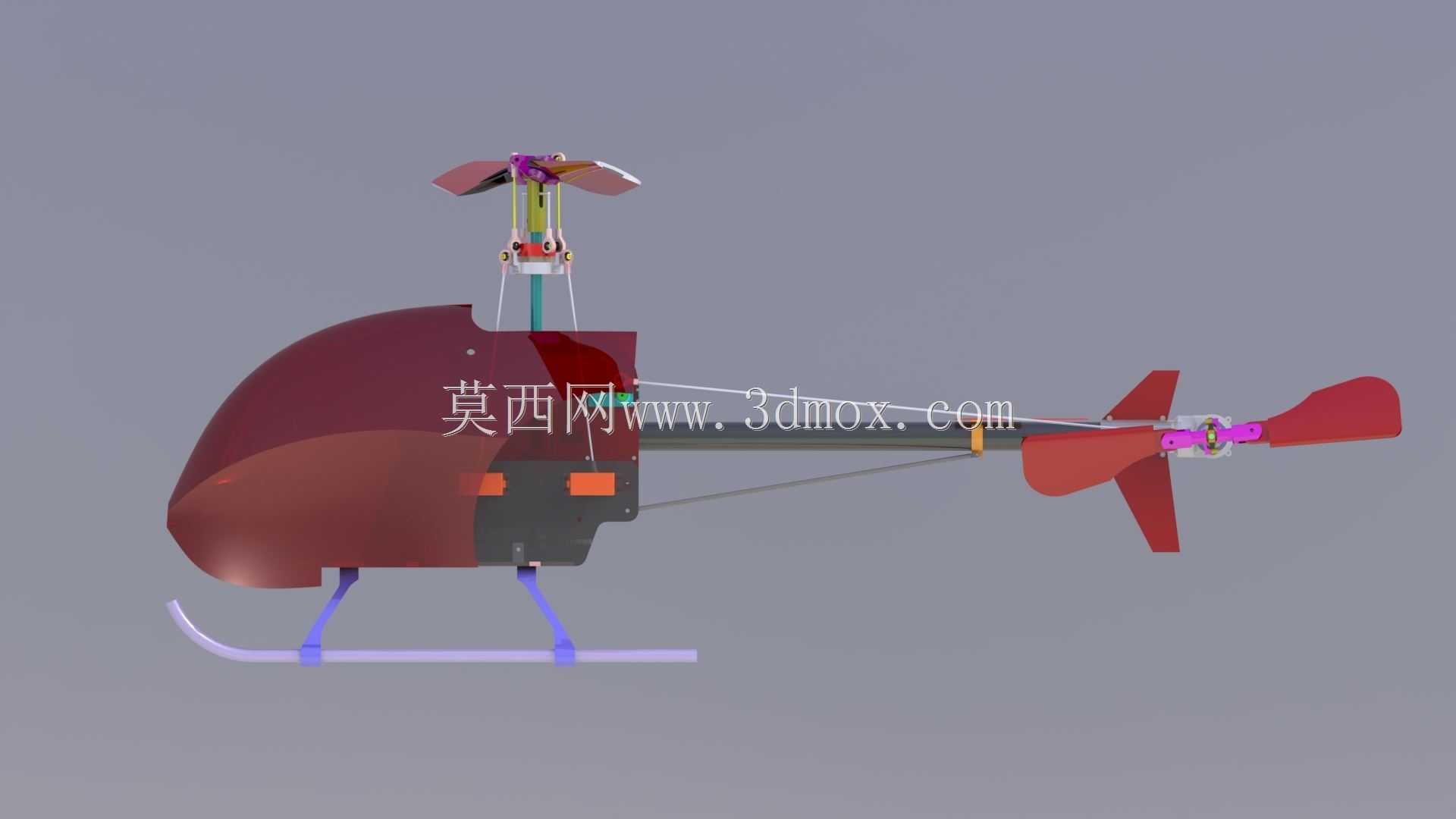

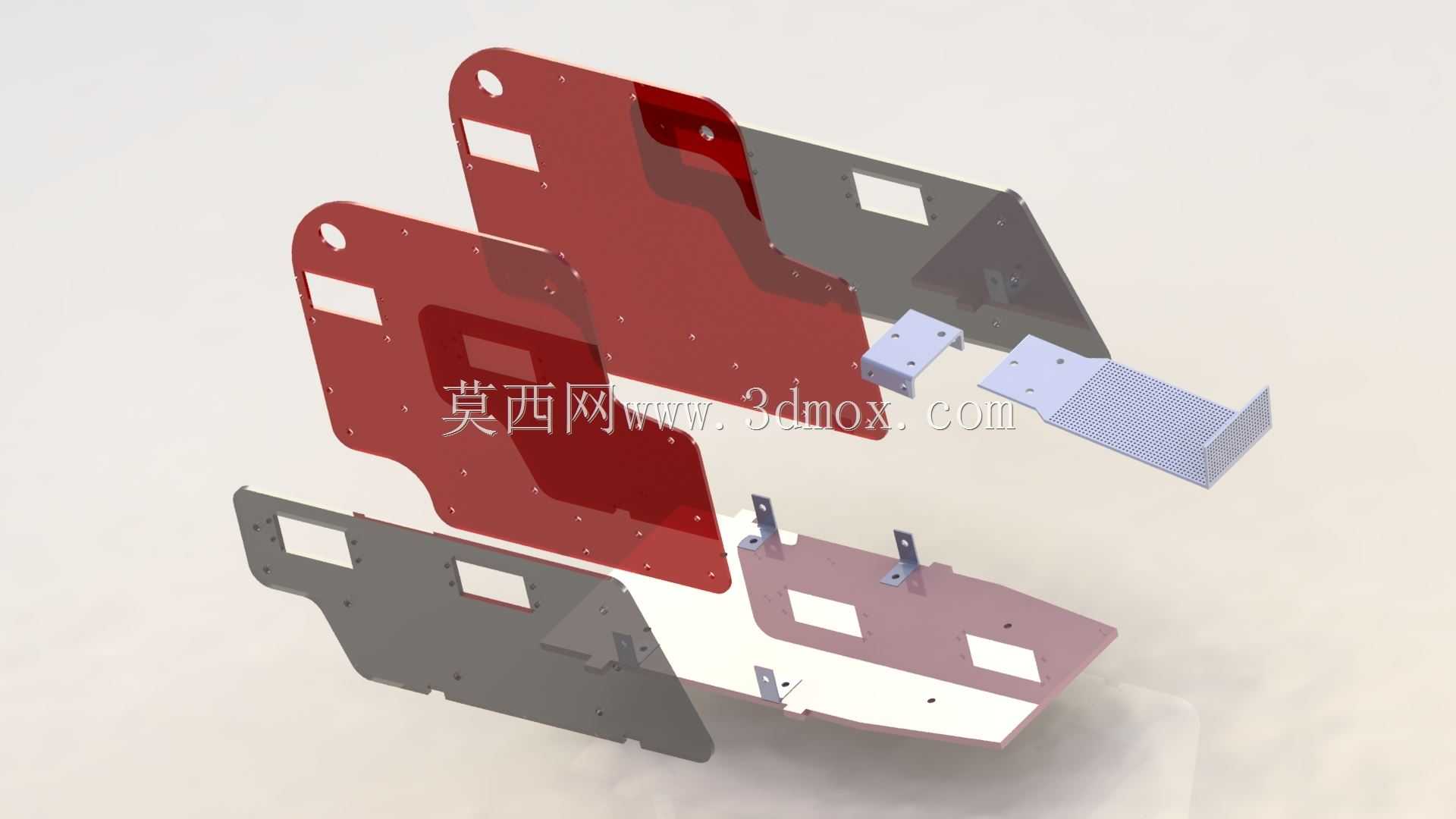

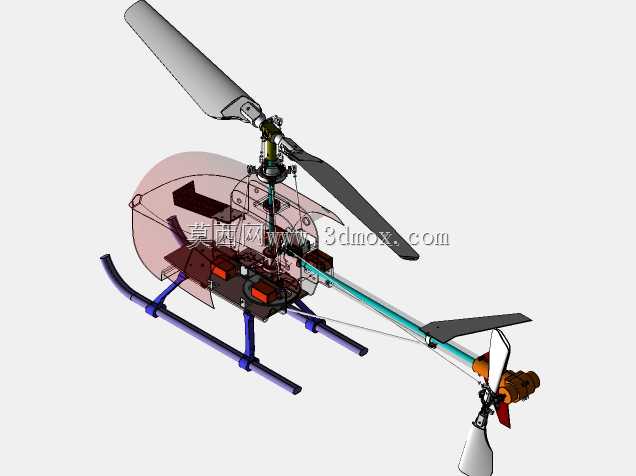

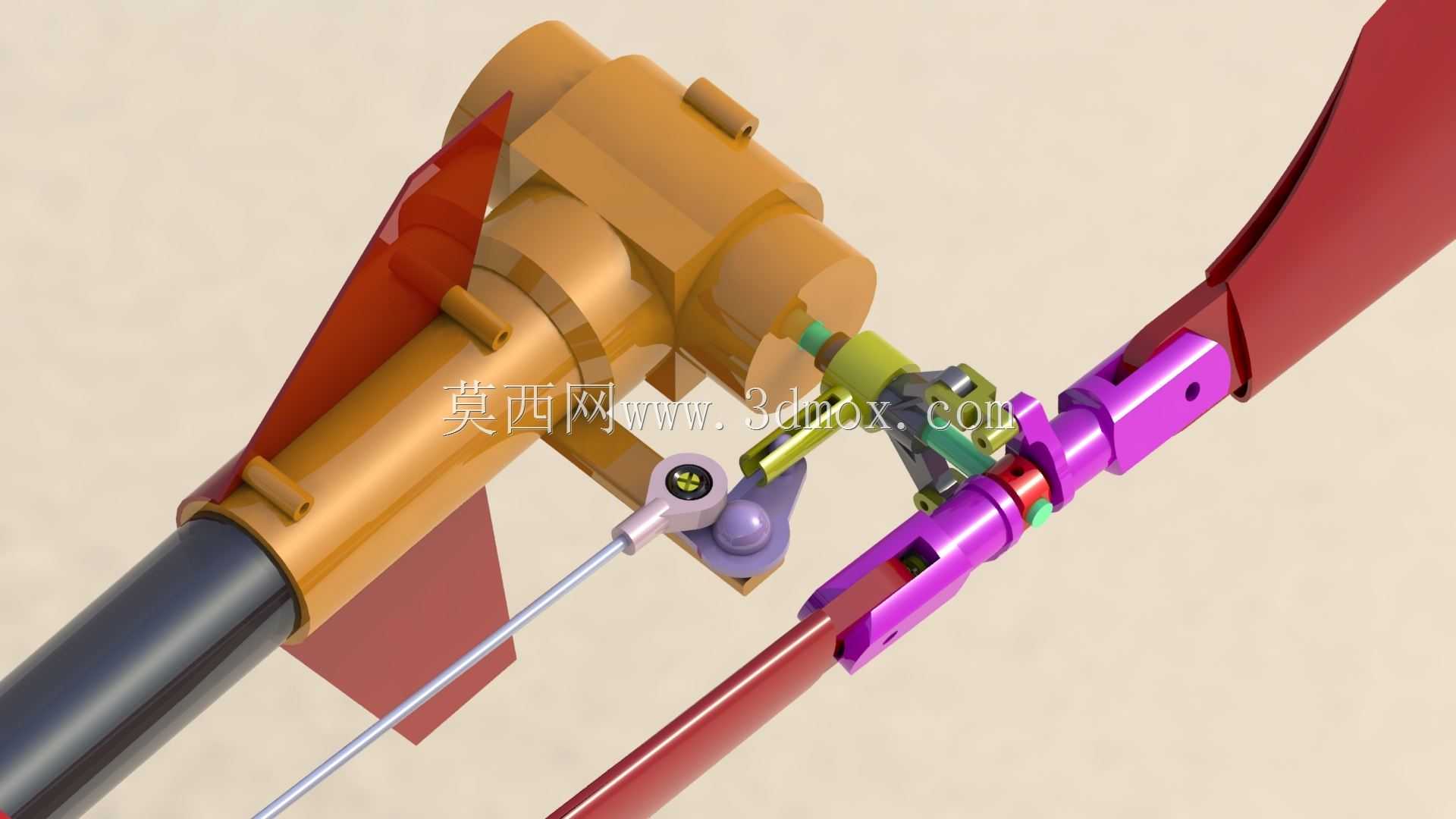

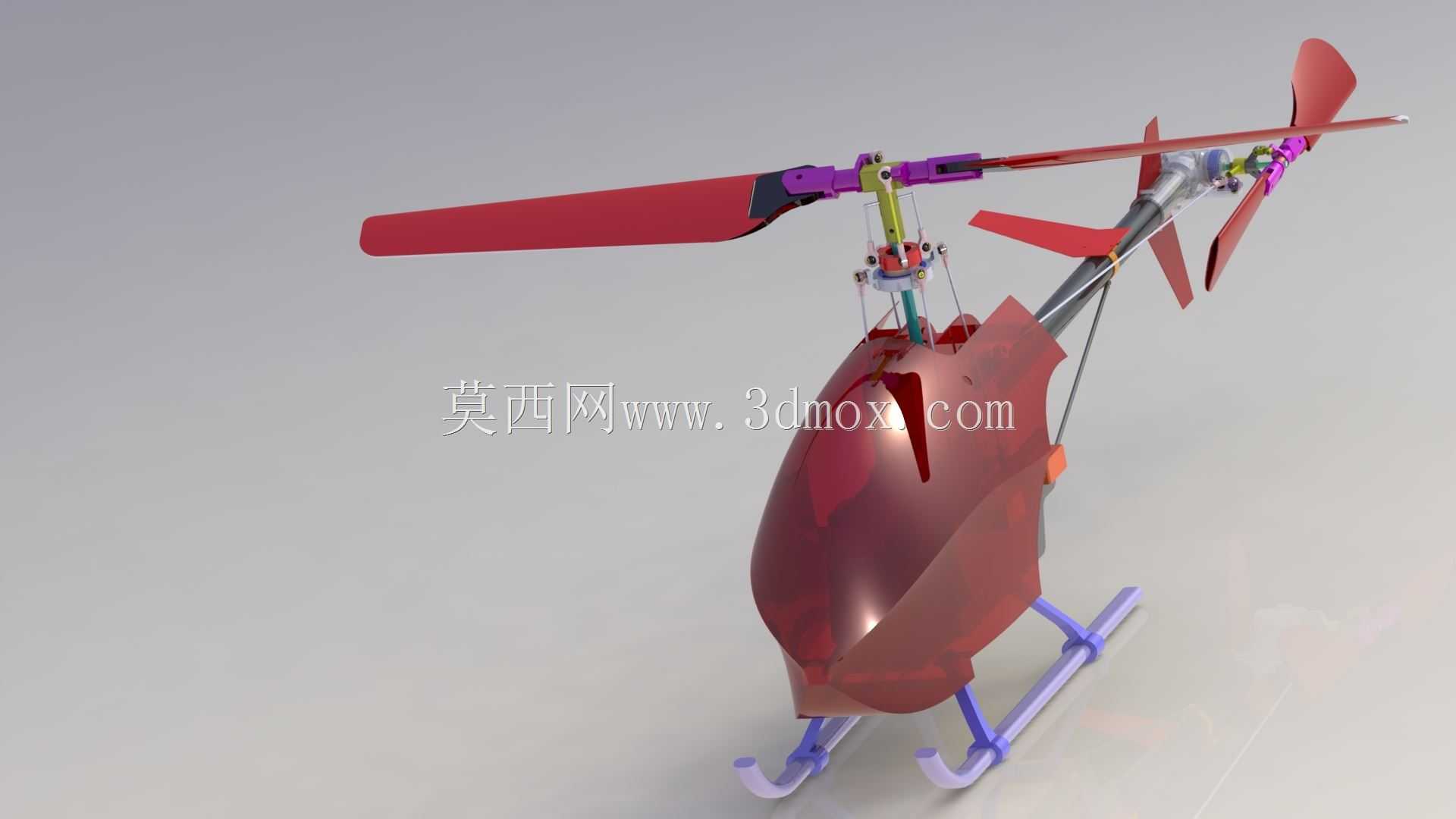

在功能特性设计上，该无人直升机采用上下两层反向旋转的主旋翼抵消旋翼扭矩，省去了尾桨传动的功率损耗，动力传输效率更高，配合尾部设置的小型稳定旋翼，能够进一步提升飞行过程中的航向稳定性，在低速飞行与悬停状态下的姿态控制精度更优。机身主体采用流线型半透明整流罩设计，既能够降低飞行过程中的空气阻力，也可直观观察内部动力组件、传动组件的排布与运行状态，便于日常调试与故障排查。起落架采用滑橇式结构设计，搭配高强度轻质支撑臂，能够在起降过程中吸收地面冲击载荷，同时结构简单可靠，无需额外的收放机构，有效降低整机结构重量与故障概率。

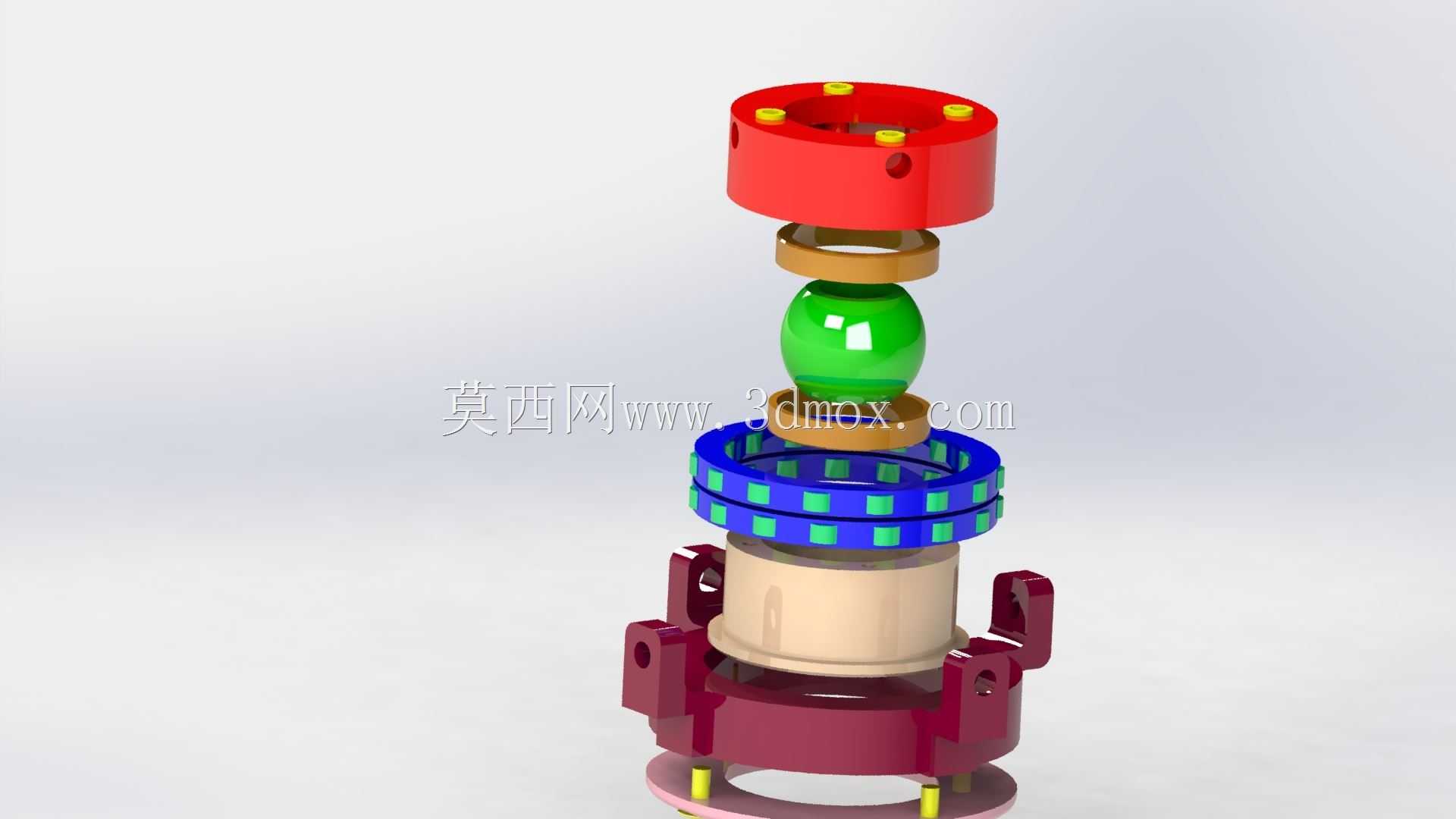

设计过程中优先考量了结构的模块化与易维护性，动力核心居中布置在机身重心位置，通过传动齿轮组将动力同步输出至上下旋翼轴，保证两组旋翼转速匹配、扭矩抵消效果稳定；旋翼桨叶采用翼型优化设计，在保证升力系数的同时降低飞行噪音，桨夹与旋翼轴的连接结构采用快拆设计，便于桨叶损坏后的快速更换。整机的安装边界充分考虑了小型作业场景的运输需求，滑橇起落架的跨度经过优化，既能够保证起降时的侧向稳定性，也可适配常规的小型无人机运输箱尺寸，无需拆解即可完成转场运输；旋翼旋转直径控制在合理范围内，可在宽度有限的街巷、林带间隙内稳定穿行，执行精细化作业任务。机身内部预留了充足的载荷安装空间，可根据不同作业需求挂载药箱、摄像云台、侦察传感器等不同功能模块，拓展使用场景。
