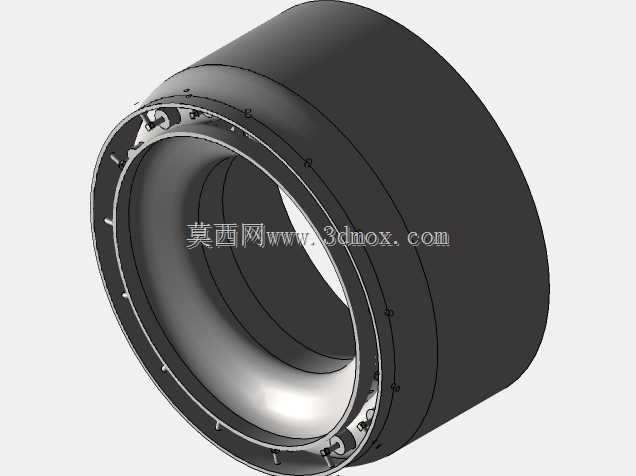

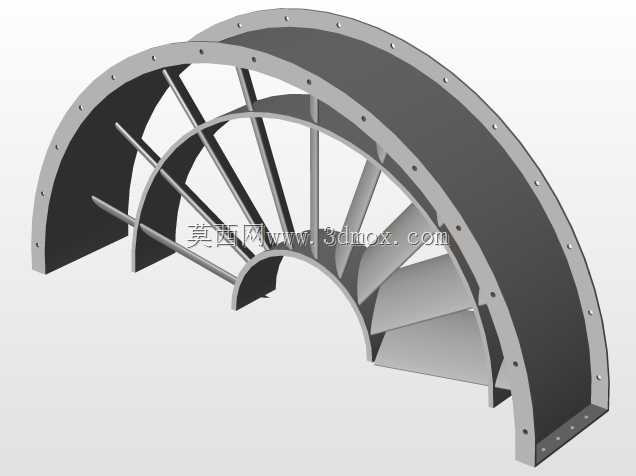

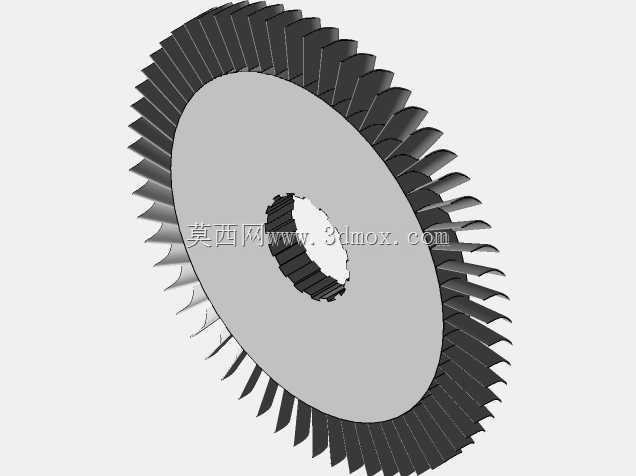

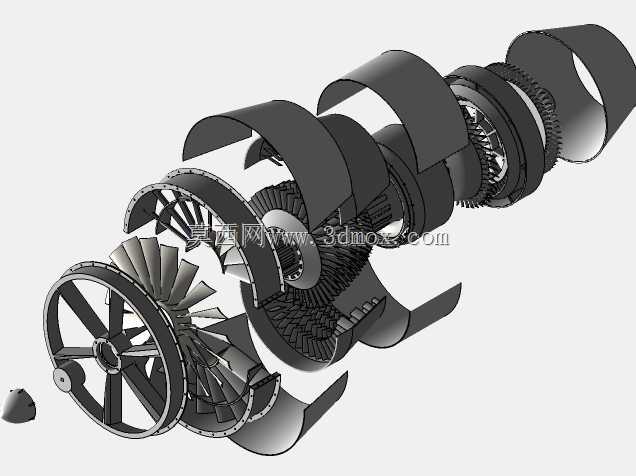

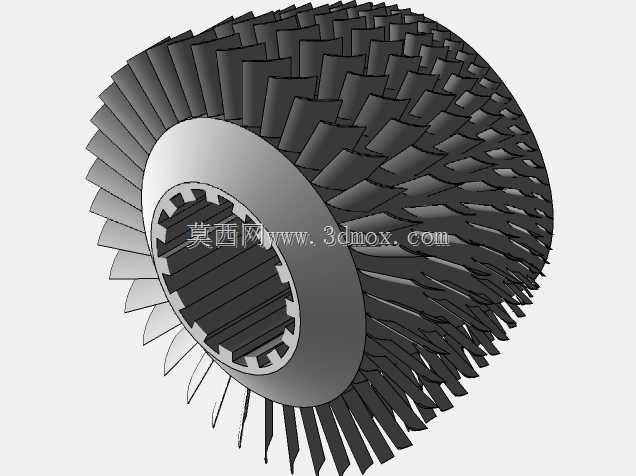

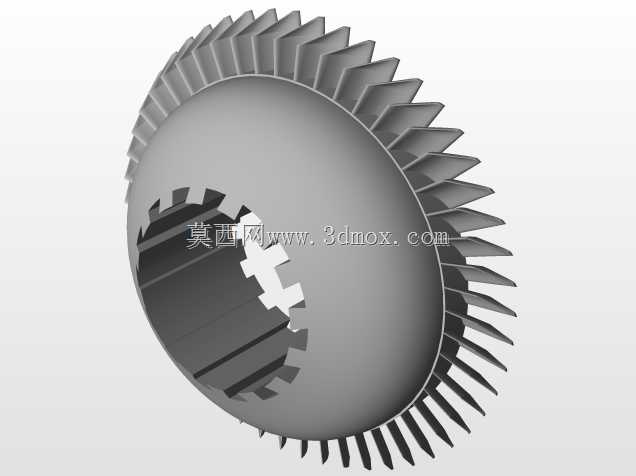

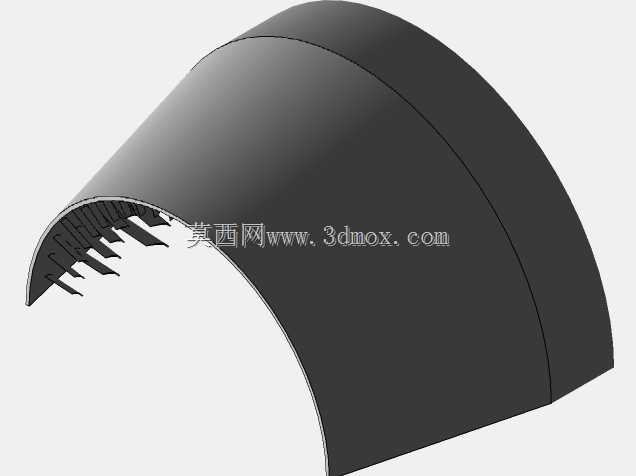

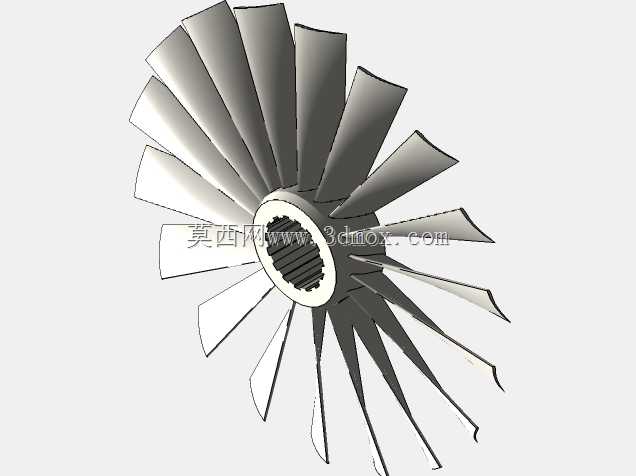

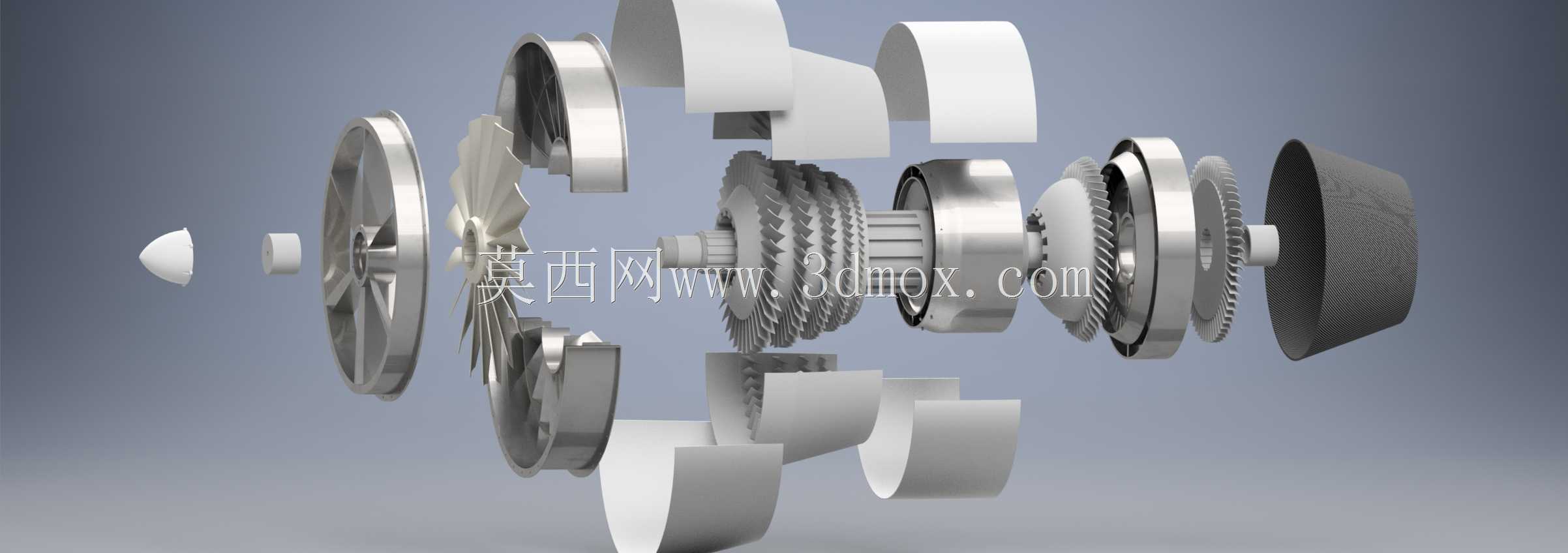

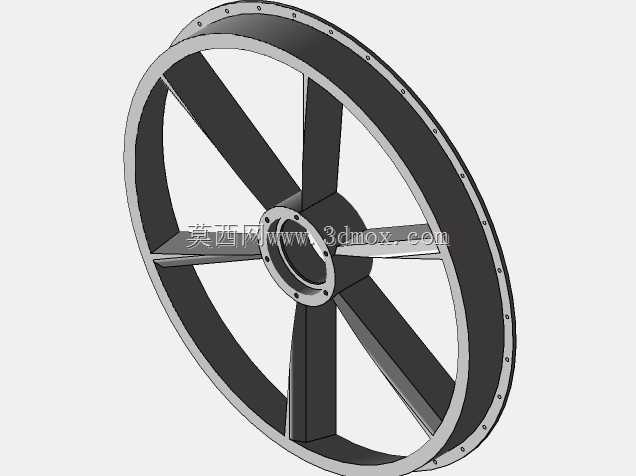

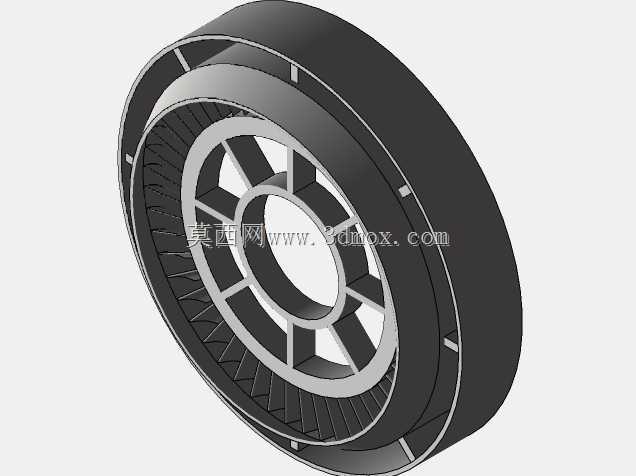

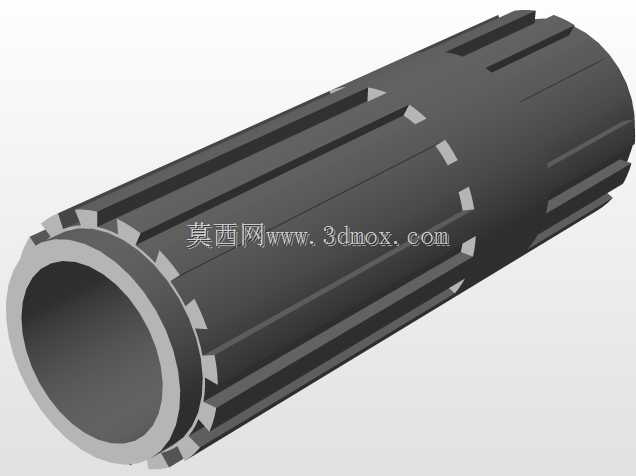

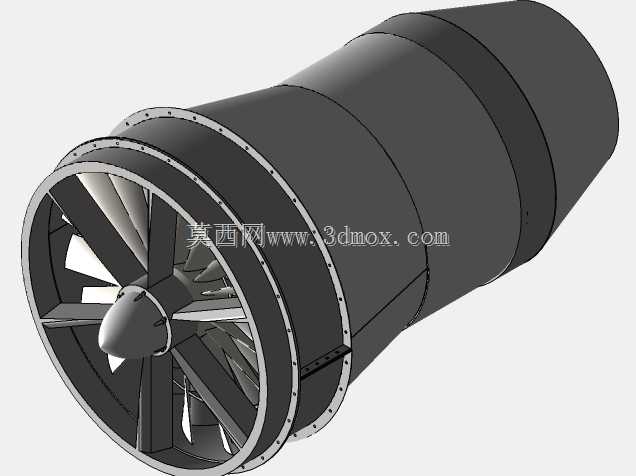

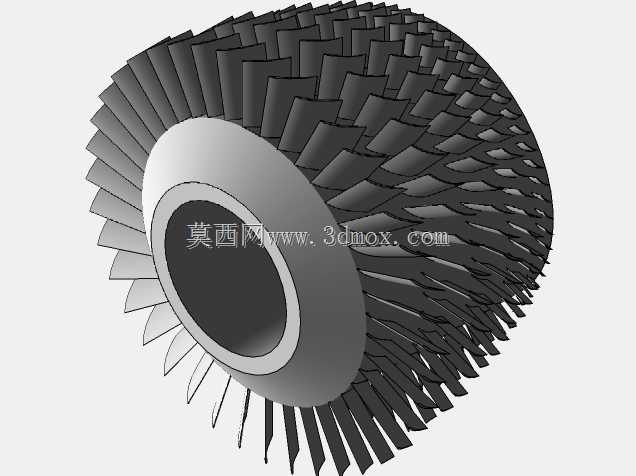

该结构为小型涡轮喷气动力装置的核心总成,主要面向微型航空动力、小型高速载具动力、实验性动力测试等应用场景,可作为航模动力平台、小型无人飞行器动力单元、高校工程类专业动力原理教学演示载体,也可作为高速旋转机械结构设计的参考样例,适配对推重比、转速响应有较高要求的轻量化动力需求场景。整套结构采用双转子轴向布局设计,沿动力输出轴线依次布置进气整流段、低压压气机轮组、高压压气机轮组、环形燃烧室衔接段、高压涡轮驱动轮、低压涡轮驱动轮、尾喷整流段,各级轮组通过同轴嵌套的双支撑轴系实现独立转速匹配,低压级与高压级分别对应不同的转速工作区间,可在不同工况下实现压气效率与涡轮输出功率的最优匹配,避免单转子结构在宽工况下的效率损失问题。结构设计阶段优先考量了高速旋转工况下的动平衡预留空间,各级轮盘的安装定位面均设计有同轴止口结构,可在装配阶段快速实现径向定位,减少动平衡调试的工作量;轴系支撑位置预留了标准滚动轴承的安装腔位,可适配常规深沟球轴承或角接触轴承的安装尺寸,无需额外定制非标支撑件。外部机匣采用分段式拼接结构,各段机匣通过端面法兰定位连接,既方便内部轮组的装配检修,也可根据测试需求灵活调整各段长度,适配不同压比、不同流量的压气机轮组替换测试。进气端的整流帽罩采用流线型曲面设计,可优化进气道入口的气流流场,减少低速进气状态下的气流分离损失,提升压气机入口的气流均匀度;尾喷段采用收敛型流道设计,可将涡轮后排出的高温高压气流加速排出,提升动力装置的推力转化效率。整套结构的安装边界采用常规微型涡喷的标准安装接口,机匣外部预留有三个均匀分布的安装支耳,可直接固定在标准测试台架或载具的动力安装舱内,安装支耳的位置避开了油路、传感线路的布设路径,不会对外部附属管路的安装造成干涉;各轮组的轴向间隙均预留了热膨胀补偿空间,可适配高温工作状态下的金属件形变需求,避免热态下轮组与机匣发生刮蹭故障。需要注意的是,当前结构仅包含核心气动与传动部件,实际应用时需配套补充燃油供给系统、润滑冷却系统、密封组件、紧固件等附属配件,同时需根据实际选用的轴承耐温极限、轮组材料强度参数匹配对应的最高工作转速与排气温度阈值,确保动力装置运行的可靠性与安全性。
- 上一篇:湾流G650私人公务机外观结构设计
- 下一篇:仿生鸭翼布局尾推式固定翼无人机设计
- 全部评论(0)
- 模板大小: 28.14 MB
- 售价:5金币
- 下载次数: 1276
- 系统要求: Autodesk Inventor,Rendering,Autodesk Inventor,Autode
- 软件分类: 发动机
