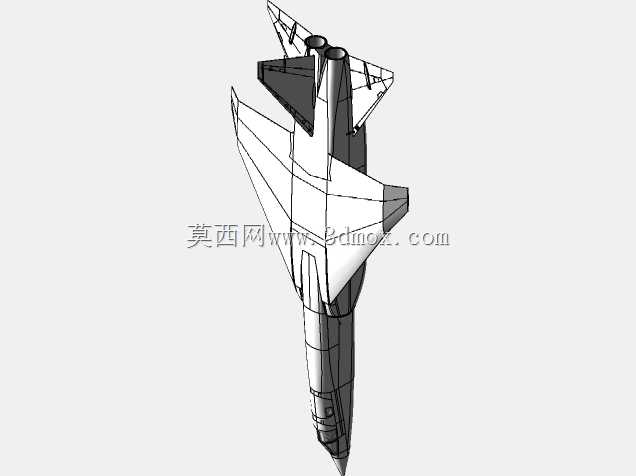

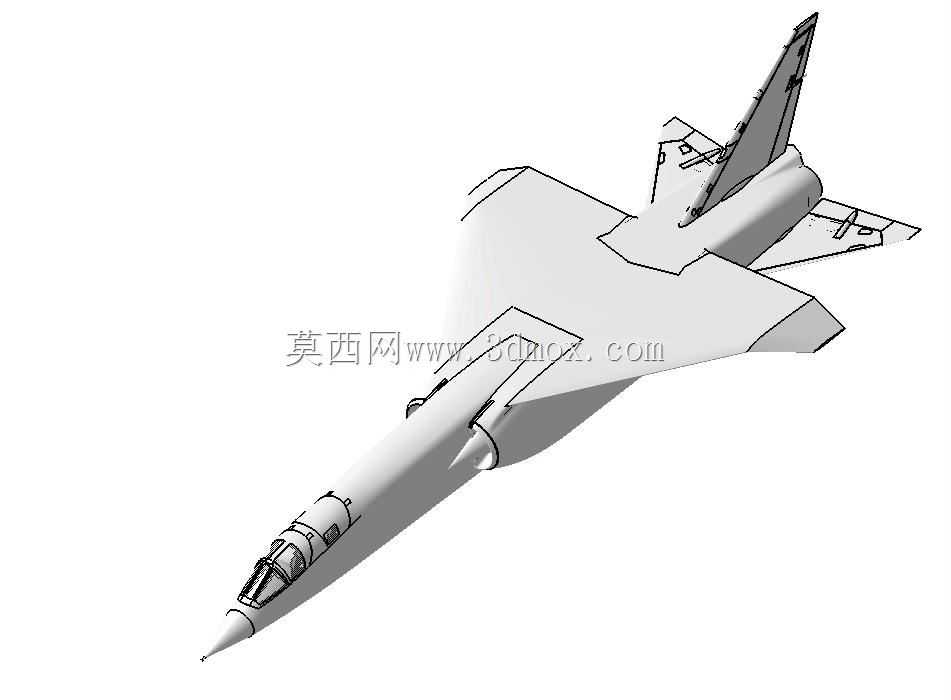

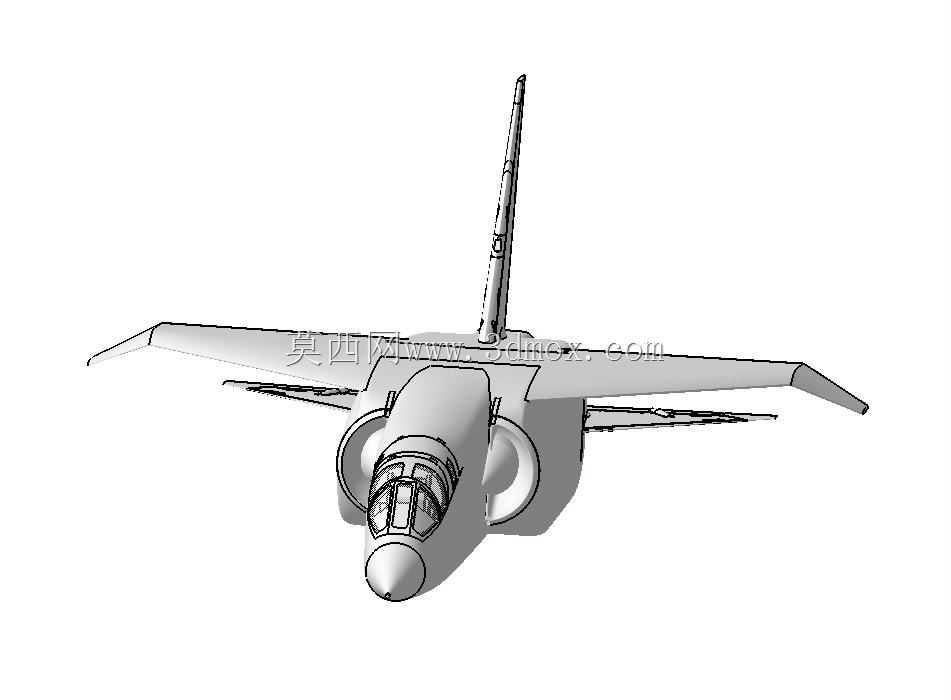

BAC TSR2超音速军用战机三维结构设计

该三维模型还原的是一款面向低空突防作战场景设计的超音速军用战机，这类装备主要承担战场纵深侦察、战术核常打击、对地目标精确摧毁等核心任务，可在复杂气象条件下完成低空高速突防，突破敌方防空网络对前线指挥所、装甲集群、交通枢纽、后勤补给节点等关键目标实施打击，也可配合陆面作战单位完成近距离空中支援任务，是冷战时期空中战术打击体系的核心装备组成。从产品功能特性来看，这款战机采用串列双座布局，前座为飞行员负责飞行操控，后座为武器系统官负责导航、目标识别与武器投放，整体设计兼顾高速飞行性能与低空突防的稳定性，可挂载常规航弹、战术核弹、空地导弹、侦察吊舱等多类任务载荷，具备多任务转换能力，可根据作战需求快速切换任务模块，适配不同烈度的战场环境。在设计思路上，该机型采用了当时较为先进的气动布局，修长的尖锥机头可有效降低超音速飞行时的激波阻力，机身采用面积律修型设计，在跨音速阶段可大幅降低飞行阻力，提升加速性能与最大飞行速度；机翼采用切尖三角翼布局，兼顾了超音速飞行的低阻特性与亚音速阶段的升力表现，可缩短起降滑跑距离，适配前线简易机场的起降需求；尾翼采用全动式平尾加单垂尾设计，可提升高速飞行时的操纵效率，保证低空大表速飞行时的姿态可控性，同时垂尾的布局设计也兼顾了侧向雷达反射特征的控制，提升战场生存能力。外形尺寸与安装边界方面，该机型整体机长约27米，翼展约11.3米，机高约7.2米，机身内部设置有内置弹舱，可在减少外挂阻力的同时降低雷达反射面积，弹舱内部可容纳多枚航空炸弹或战术导弹，机身两侧预留有外挂点，在执行非隐身突防任务时可挂载副油箱或额外武器载荷提升航程与打击能力；起落架采用前三点式布局，前起落架为双轮结构，主起落架为单轮结构，起落架舱门经过修型设计，收起后可完全贴合机身轮廓，避免额外的气动阻力，机身下部预留有设备检修口，可在地面维护时快速打开完成机载设备的检修与更换，发动机舱布置在机身尾部，采用双发布局，进气道设置在机身两侧翼根位置，可避免低空飞行时吸入地面杂物，同时保证大迎角飞行时的进气效率，整体结构设计充分考虑了战场使用的维护性与可靠性，可在前线简易保障条件下完成快速整备，再次出动执行作战任务。
