气动式无人机弹射起飞装置结构

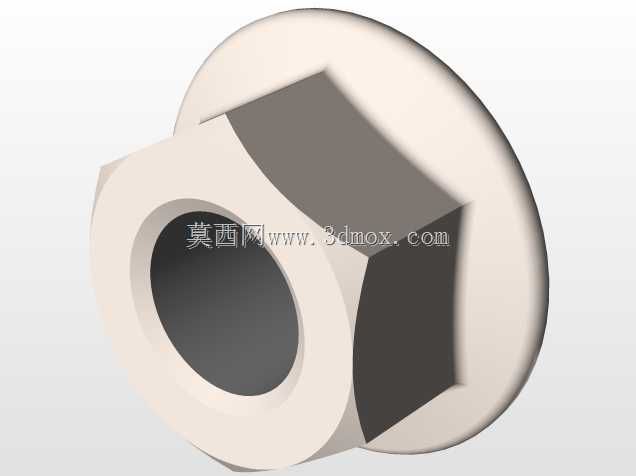

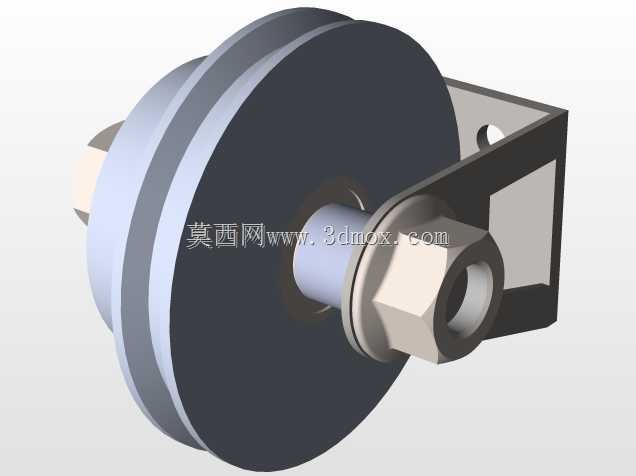

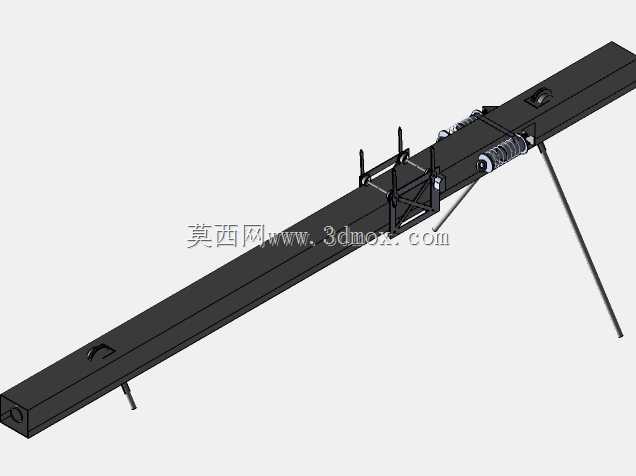

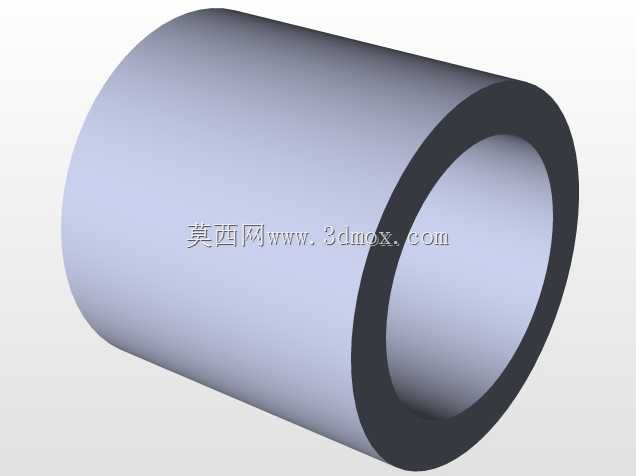

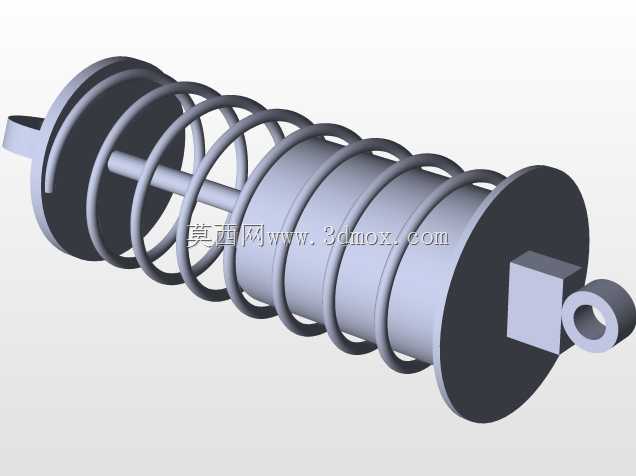

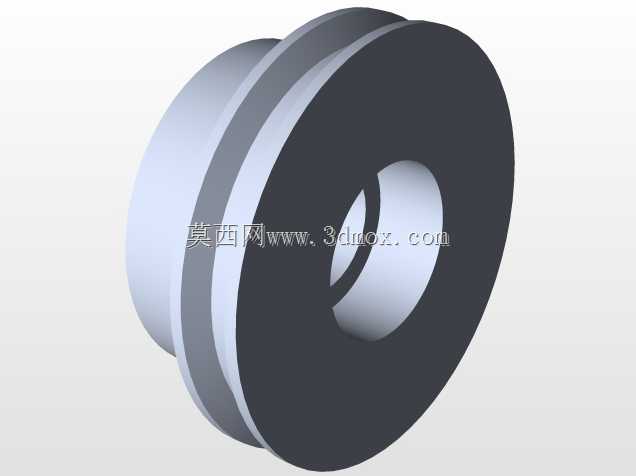

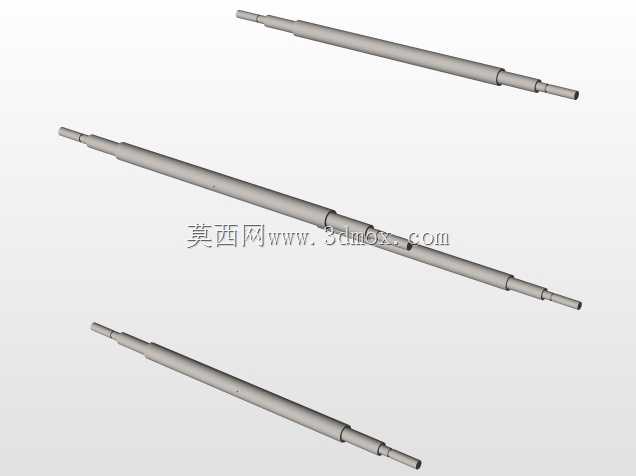

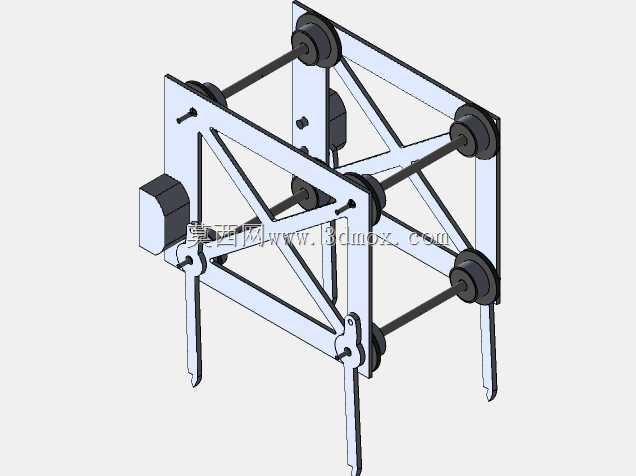

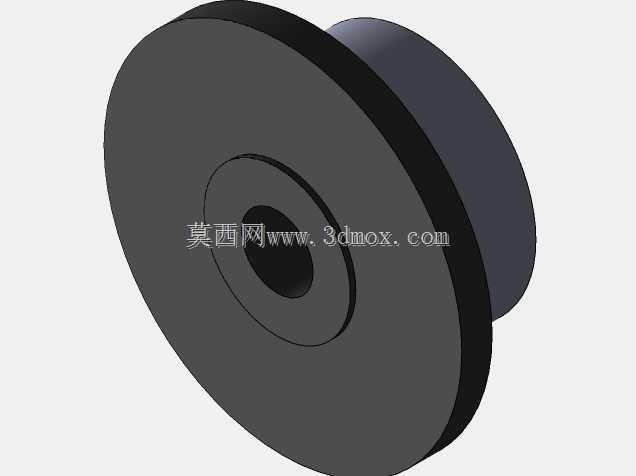

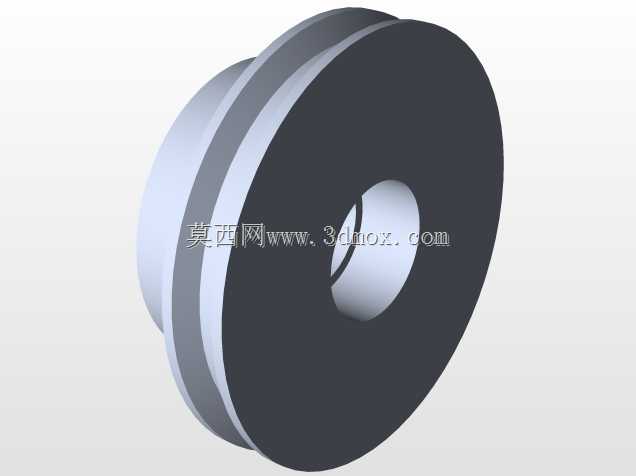

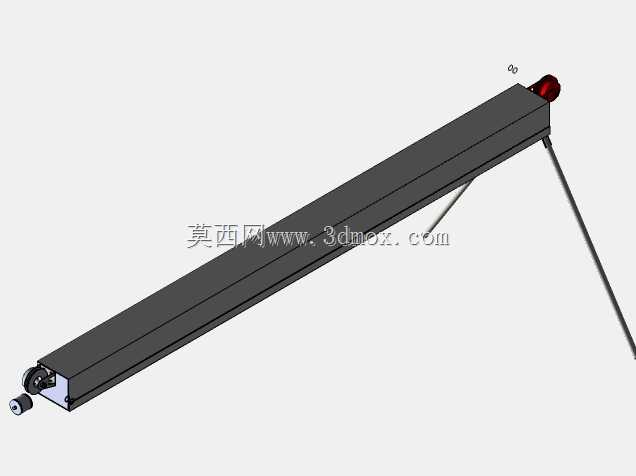

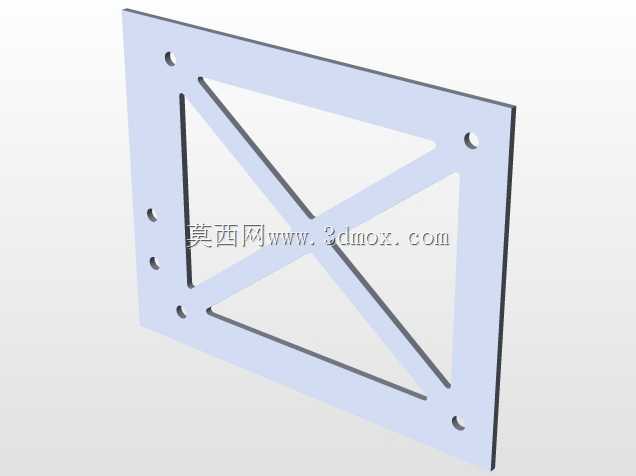

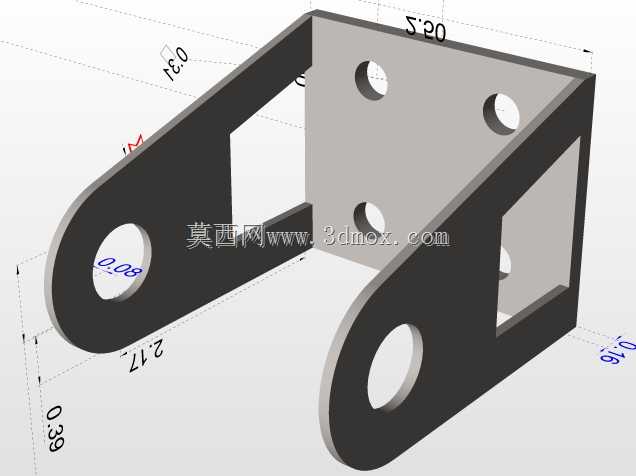

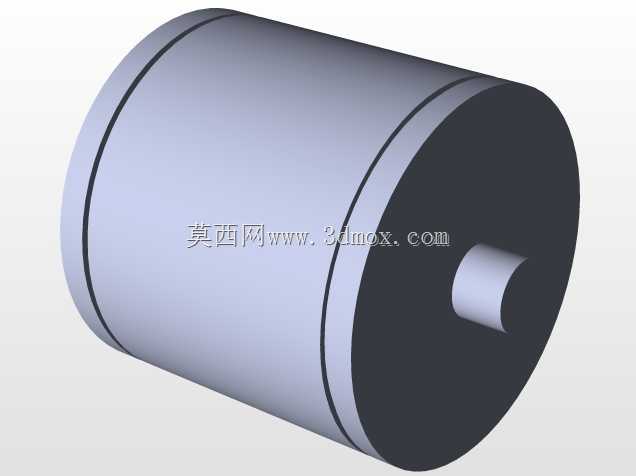

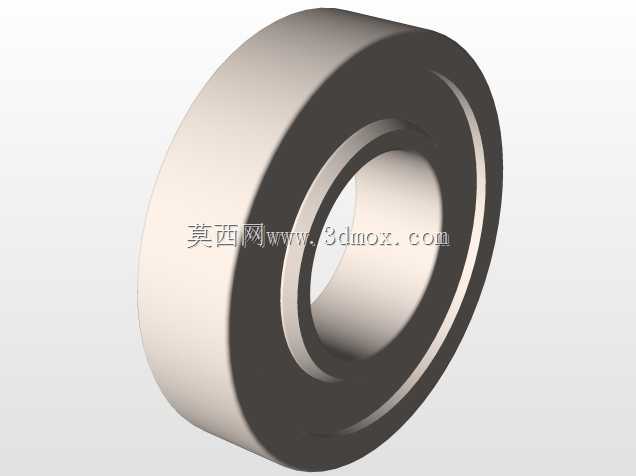

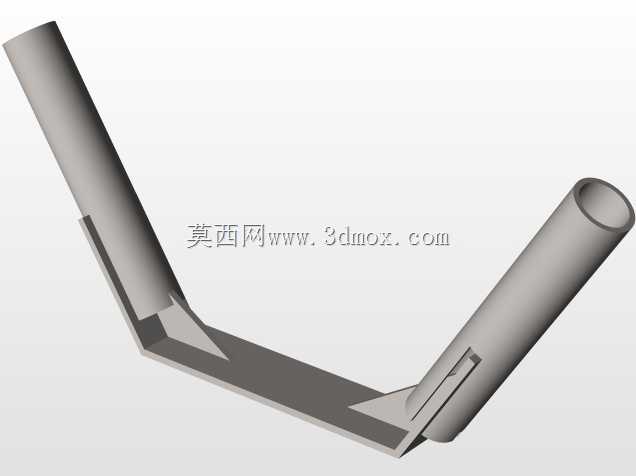

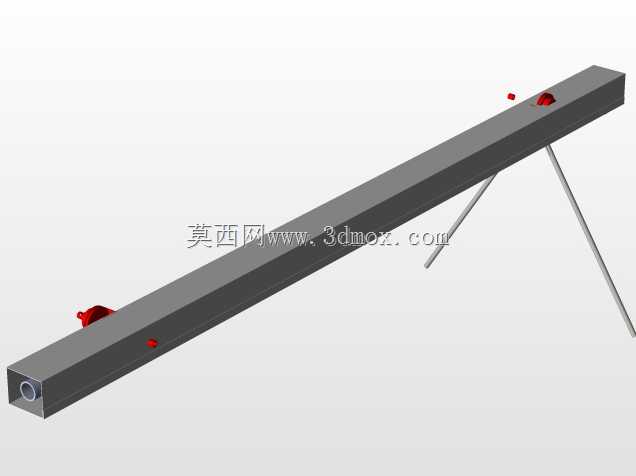

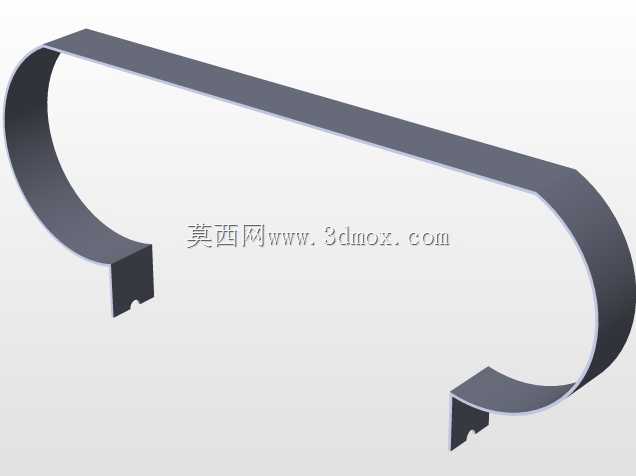

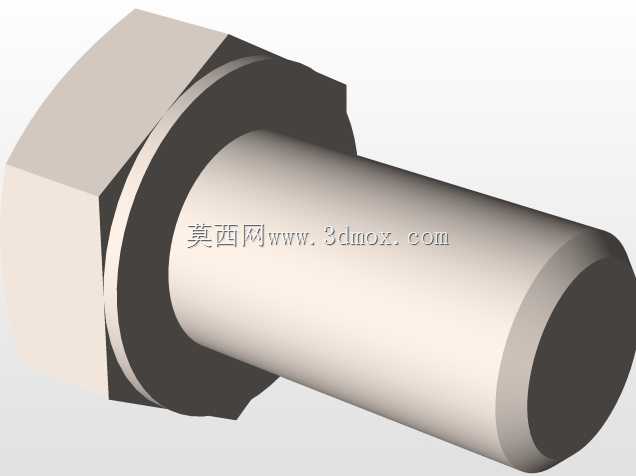

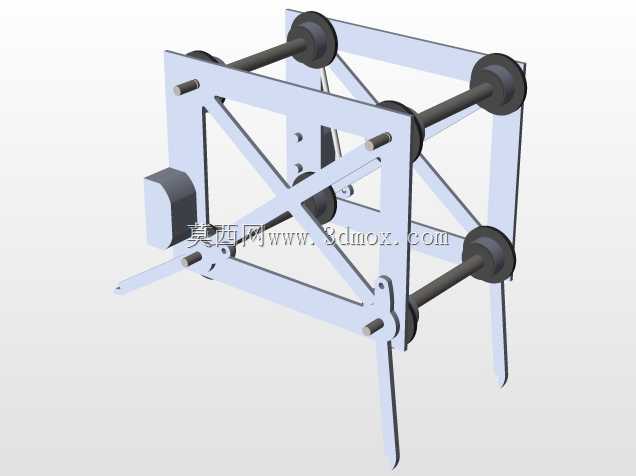

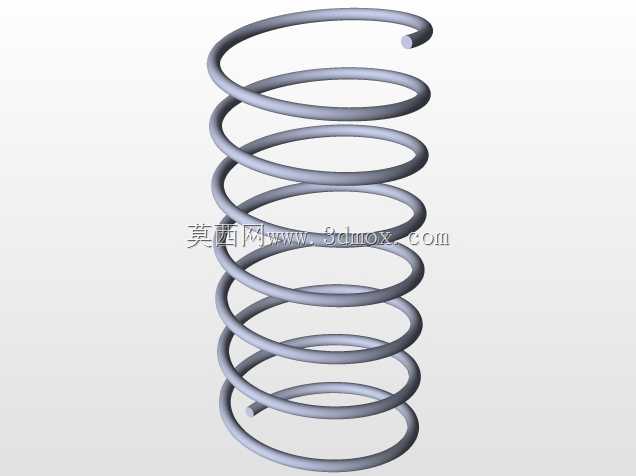

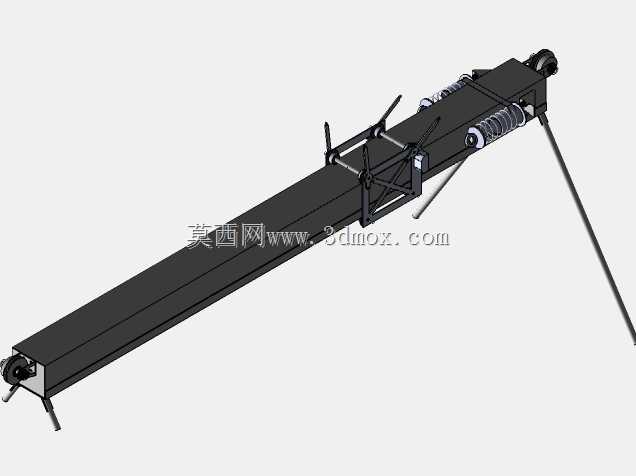

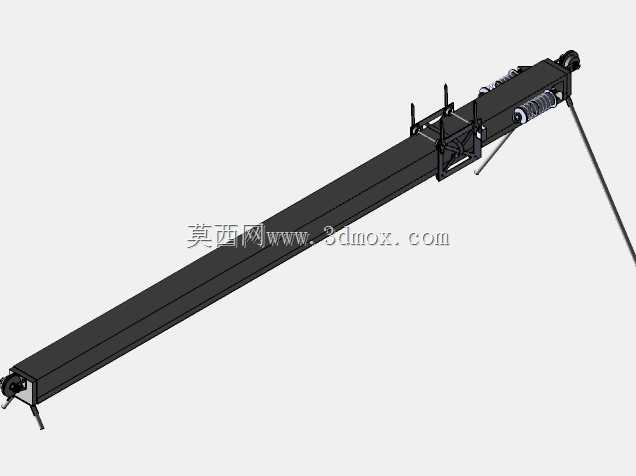

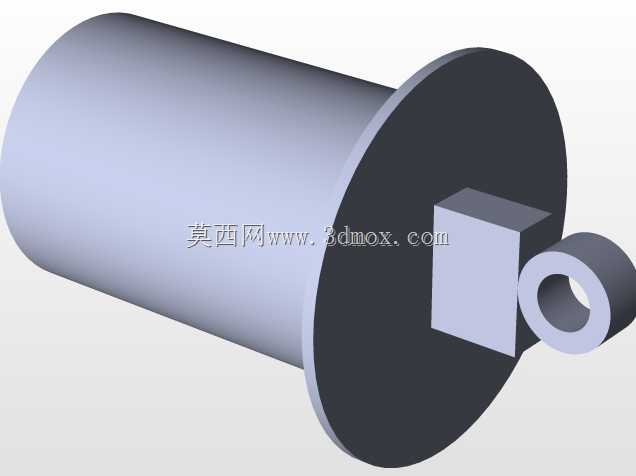

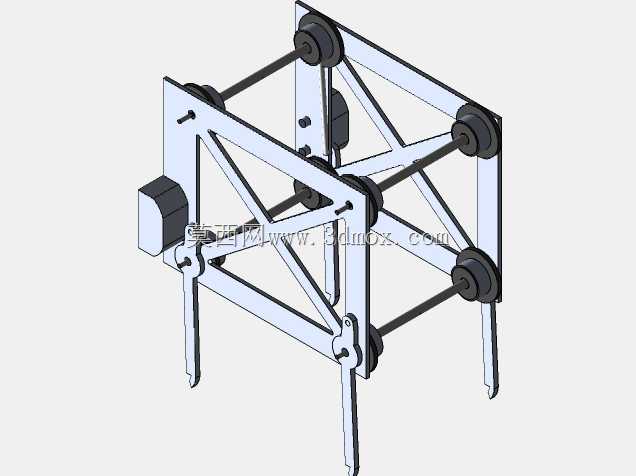

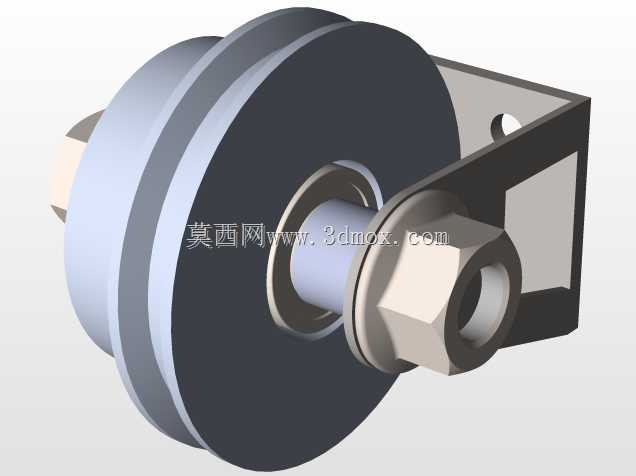

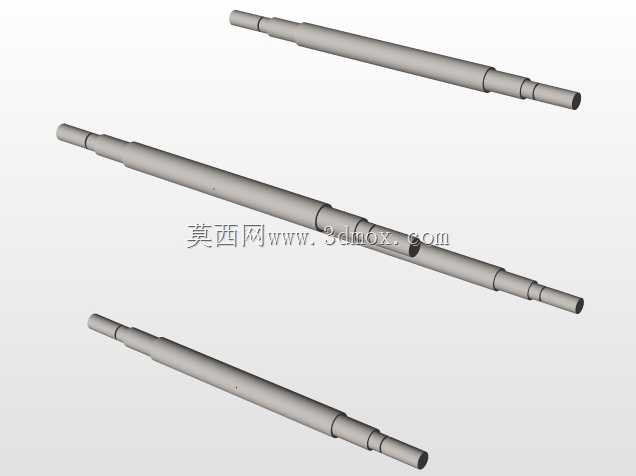

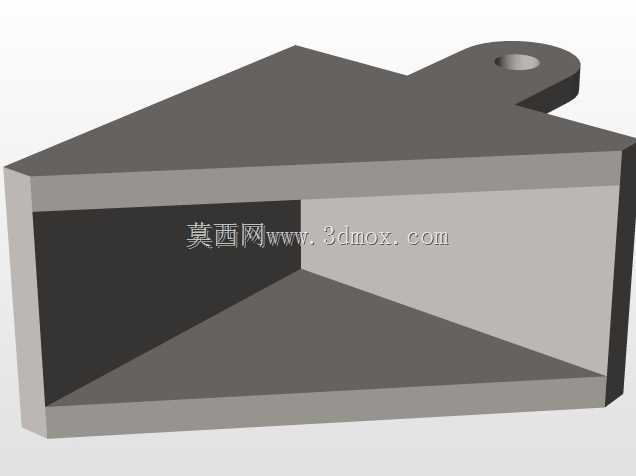

该弹射装置主要面向固定翼无人机的野外快速起飞作业场景，适配无专用跑道的复杂作业环境，在地形崎岖的山地、滩涂、舰船甲板等不具备滑跑起飞条件的区域，能够为固定翼无人机提供初始起飞动能，替代传统滑跑起飞模式，大幅降低无人机起飞对场地条件的依赖，广泛应用于航测作业、应急巡检、安防巡查、野外科考等无人机作业领域，解决小中型固定翼无人机在复杂场地无法自主起飞的痛点。整套装置采用气动驱动作为核心动力源，相比火药弹射、橡筋弹射方案，具备动力输出可调、发射过载平稳、重复使用无耗材、作业准备时间短的优势，能够根据不同起飞重量的无人机调整气动输出压力，匹配不同起飞重量机型的初速需求，避免弹射过载过大损伤无人机机载设备，也不会因动力不足导致起飞失败。装置主体采用长直梁式承载结构，整体为模块化分段设计，主梁采用高强度轻质合金型材加工，在保证结构刚度满足弹射冲击力要求的前提下，尽可能降低设备自身重量，便于作业人员拆解搬运、快速转场。滑轨沿主梁全长布置，表面做低摩擦耐磨处理，搭载无人机的滑动滑车能够沿滑轨顺畅滑动，滑车设置有可调节的无人机固定卡位，能够适配不同机身宽度、不同起落架布局的固定翼无人机，卡位采用快锁设计，无人机就位后可快速锁定，弹射触发后能够自动释放无人机，不会出现卡滞带机的风险。装置的动力蓄能组件集成在主梁末端，采用气动蓄能缸配合缓冲复位结构，蓄能过程平稳无冲击，弹射行程末端设置有液压缓冲阻尼结构，能够在滑车抵达行程终点时快速卸除剩余动能，避免滑车硬碰撞损坏结构，同时带动滑车自动复位至待发射位置，缩短下次发射的准备间隔。装置前端设置有可折叠的支撑脚架，脚架长度可无级调节，能够根据作业场地的坡度调整主梁的发射仰角，适配不同起飞重量、不同起飞迎角要求的无人机发射需求，支撑脚架末端设置有防滑驻锄结构，在硬质地面、松软土质地面都能稳定固定，避免弹射时装置后移倾覆。整套结构已完成全参数化设计，各部件的尺寸参数、装配约束都做了关联配置，设计人员可根据目标适配无人机的重量、尺寸、起飞初速要求，快速调整主梁长度、蓄能缸规格、滑车卡位尺寸等核心参数，无需重新搭建整体结构即可快速衍生适配不同机型的弹射方案，大幅缩短同类产品的设计迭代周期，所有配合尺寸都预留了通用安装边界，气动组件、缓冲组件都采用行业通用标准接口，便于后期维护更换零部件。
