无人机尾推式动力推进模组结构设计

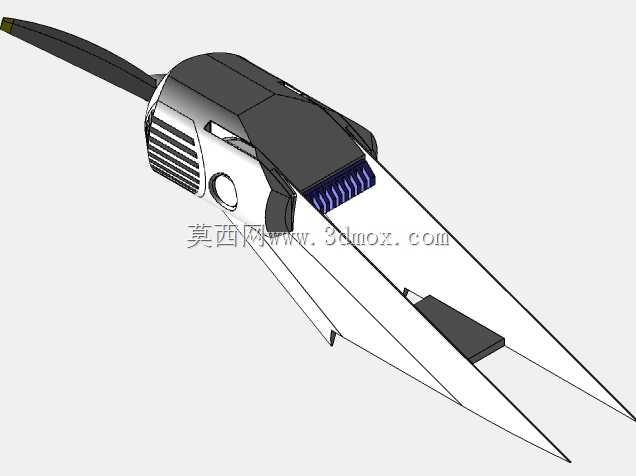

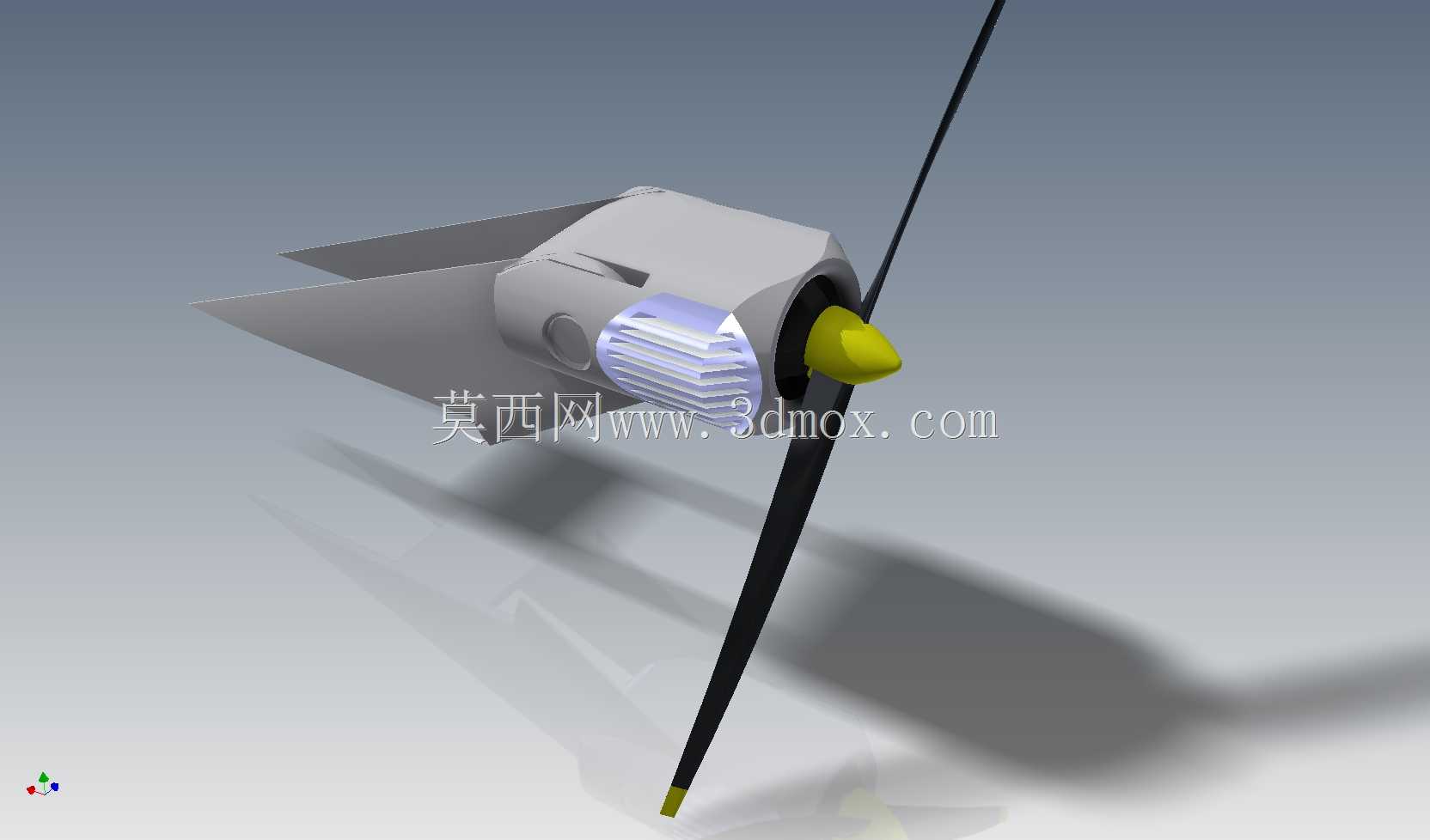

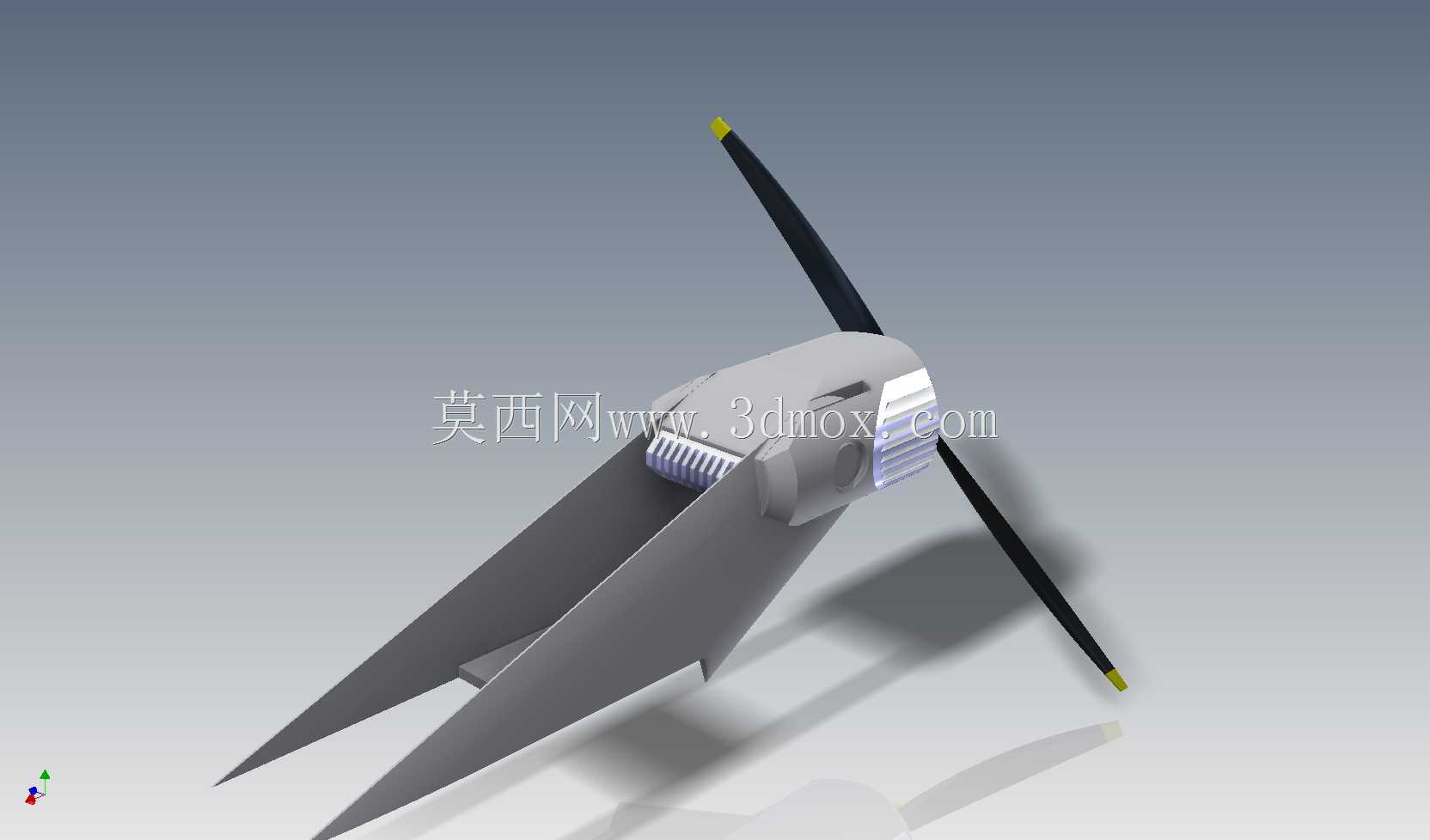

该动力推进模组主要应用于小型固定翼无人机、尾推式垂直起降无人机的尾部动力输出场景，承担飞行过程中的推力供给、姿态调整辅助的核心作用，可适配航测巡检、短途物资投送、低空侦察等多类民用无人机的动力改装需求，能够在常规低空飞行环境下为整机提供稳定持续的前向推力，同时兼顾垂直起降阶段的升力补充作用。整套模组集成了无刷驱动电机、双叶高效螺旋桨、电机散热壳体、尾部安装连接支架四个核心部分，在功能设计上充分考虑了无人机飞行过程中的气动阻力优化需求，整体采用流线型包覆结构，将电机主体完全容纳在低风阻壳体内，壳体表面预留了多道对流散热槽，能够在飞行过程中利用迎面气流带走电机持续运转产生的热量，避免长时间高负荷运转出现的电机过热退磁问题。螺旋桨采用大扭矩适配的窄叶尖设计，桨尖做了减阻修型，能够在较低转速下输出足够推力，同时降低桨叶旋转过程中的气动噪声，减少无人机飞行过程中的噪音干扰。尾部的双支撑安装支架采用后掠式一体化结构，既能够将整个动力模组牢固固定在无人机机身尾部的安装点位上，又能顺着气流方向梳理尾部紊流，减少支架本身带来的气动阻力。在设计思路上，该模组优先考虑了改装适配的通用性，安装支架的连接端预留了标准化的安装孔位，能够适配多数常规小型固定翼无人机的尾部安装尺寸，不需要对原有机身结构做大规模切削改动即可完成装配。整套模组的安装边界充分考虑了无人机尾部的空间限制，整体径向最大尺寸不超过常规无人机尾杆的适配范围，轴向长度预留了足够的螺旋桨旋转安全间隙，避免桨叶旋转过程中触碰机身结构引发飞行事故。电机与螺旋桨的同轴度在结构设计阶段就做了限位配合，安装时不需要额外做同轴度校准即可保证运转平稳，降低装配调试的难度。壳体与支架采用一体化衔接设计，减少了分体装配带来的振动松动风险，能够承受飞行过程中产生的持续振动与气流冲击，保证动力输出的稳定性。
