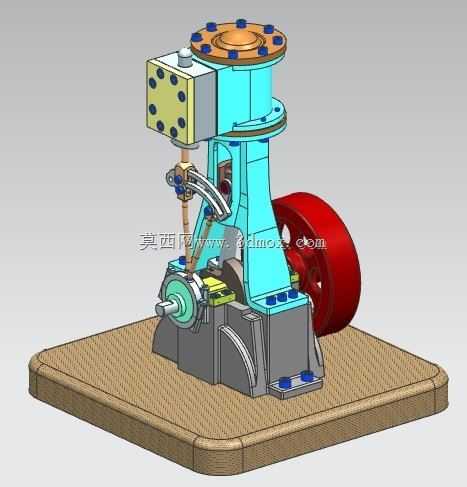

单缸立式蒸汽动力装置结构设计

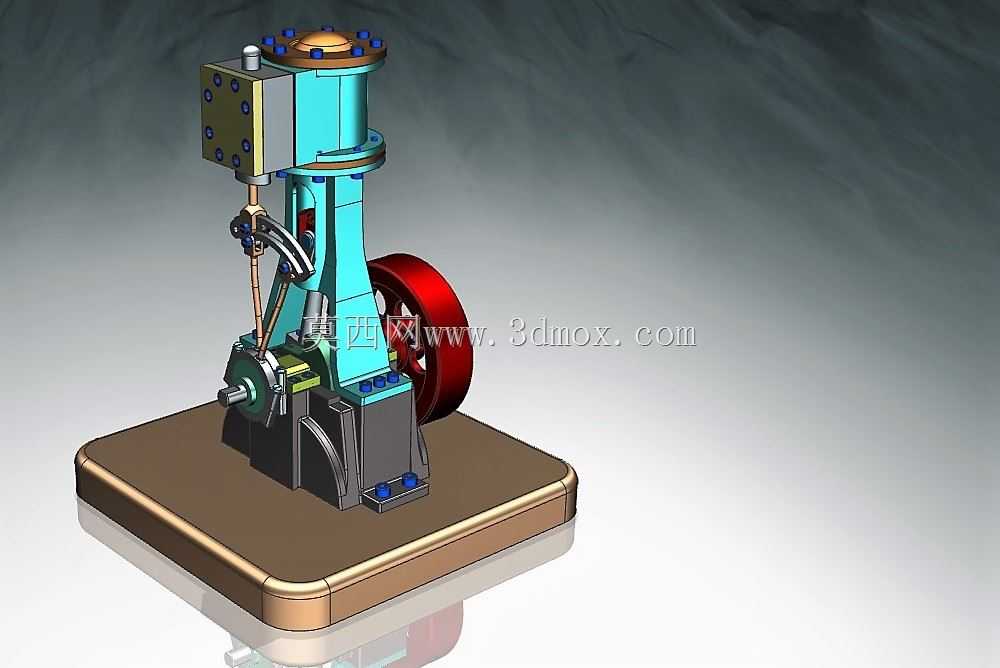

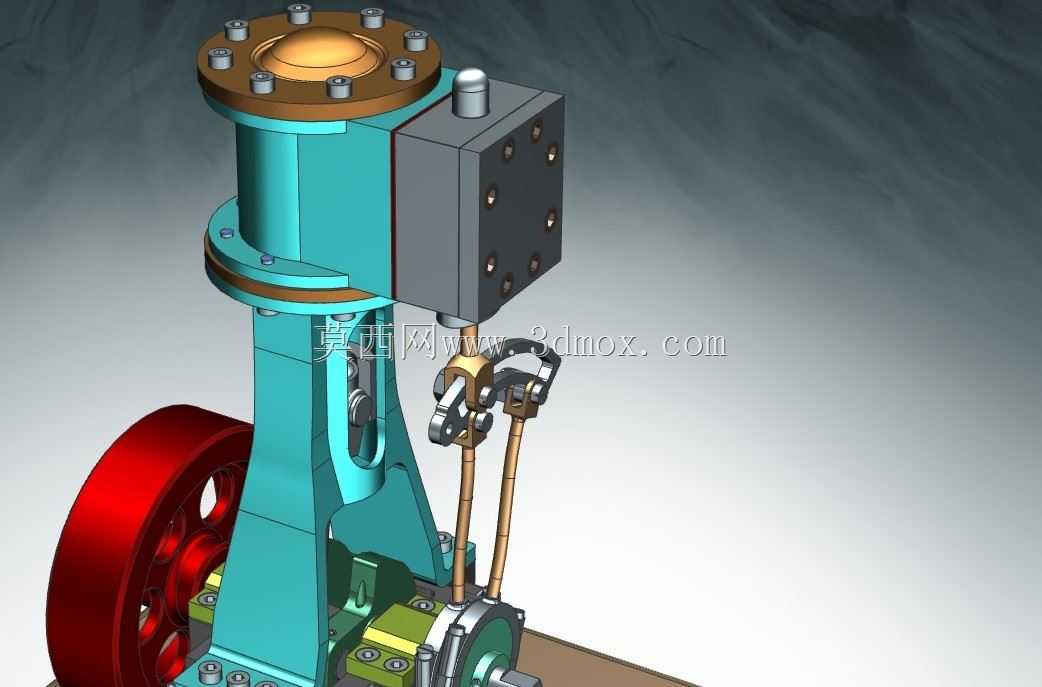

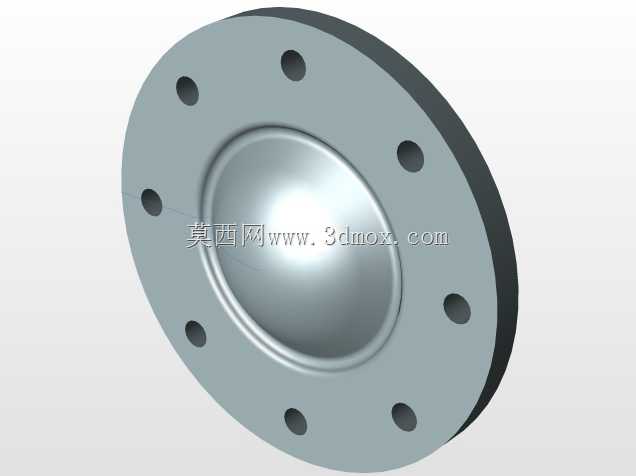

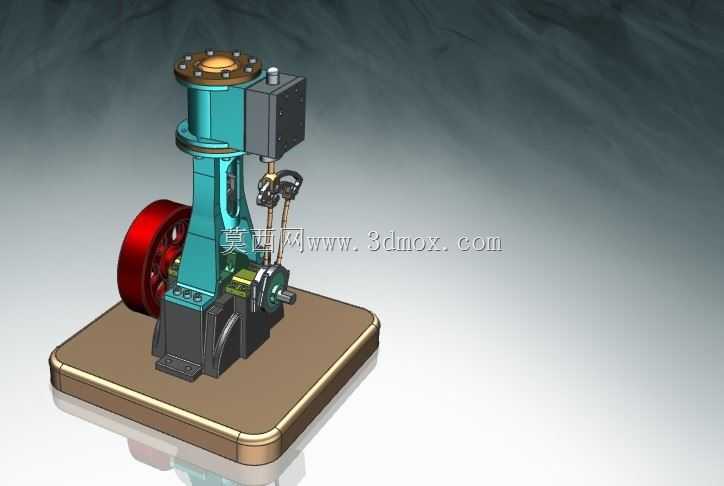

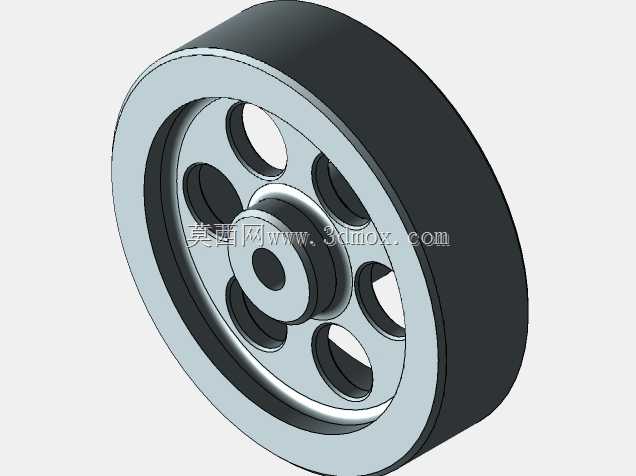

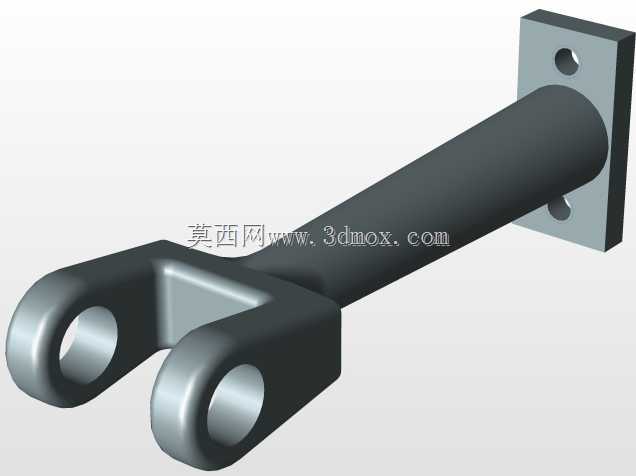

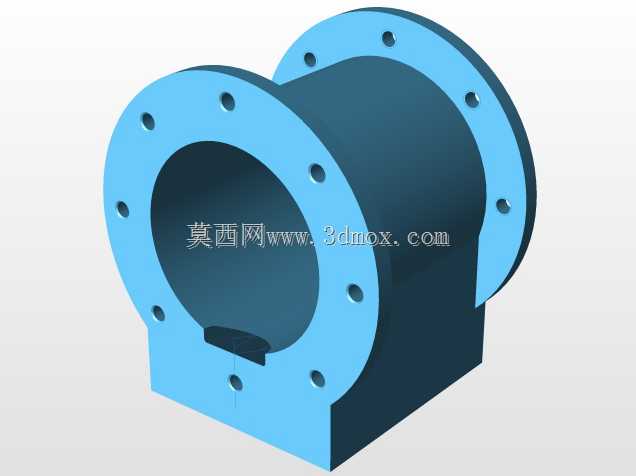

这款单缸立式蒸汽动力装置，是经典热力动力机械的具象化结构设计，主要应用于教学演示、复古动力装置复刻、小型动力实验场景，也可作为工业科普展项、机械原理教学的实体演示载体，帮助从业者与学习者直观理解往复式蒸汽动力的能量转换逻辑。从实际用途来看，该装置通过蒸汽压力推动活塞做往复直线运动，再经曲柄连杆机构将直线运动转化为飞轮的旋转运动，可输出稳定的旋转扭矩，适配小型发电演示、复古动力模型驱动、机械原理验证等场景，能够完整复现早期工业革命时期蒸汽动力的核心工作过程。在功能特性上，该结构采用立式布局，气缸垂直布置于底座上方，有效压缩了设备的横向占地空间；侧面配置的重型飞轮可储存旋转动能，抵消活塞往复运动的惯性波动，保证动力输出的平顺性；缸体侧部集成的阀组结构可精准控制进排气时序，匹配活塞的运动行程完成蒸汽的导入与废汽排出，实现工作循环的连续运转；底座采用带圆角的厚重平台结构，既为整套机构提供稳定的安装基准，也可降低设备运转时的振动幅度，提升运行稳定性。设计思路上，整套结构遵循自底向上的装配逻辑，从底座安装基准出发，依次布置曲轴连杆机构、气缸总成、阀组控制部件、飞轮传动部件，各部件的装配边界清晰，连接位置预留了足够的安装操作空间，既保证了装配流程的合理性，也为后续的结构拆解、原理演示提供了便利；外露的管路与操纵部件直观展示了蒸汽的流向路径与控制逻辑，没有多余的遮挡结构，能够让观察者清晰看到每一个动力传递环节的运动状态。从外形尺寸与安装边界来看，整套装置以方形底座为安装基准，横向尺寸以飞轮外沿为最大边界，纵向高度以气缸顶部法兰为最高点，所有外接管路均布置在缸体侧部的安全范围内，不会超出底座的支撑投影区域，安装时只需保证底座水平固定，即可满足整套装置的运转稳定性要求，各运动部件之间预留了足够的安全间隙，避免运转过程中出现结构干涉。
