高清FPV图传摄像系统组件结构设计

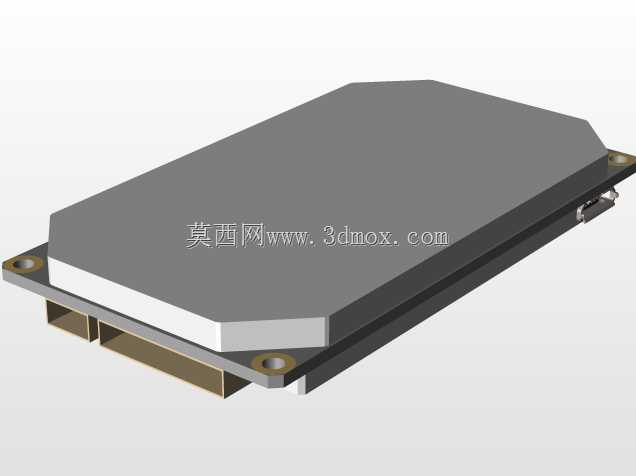

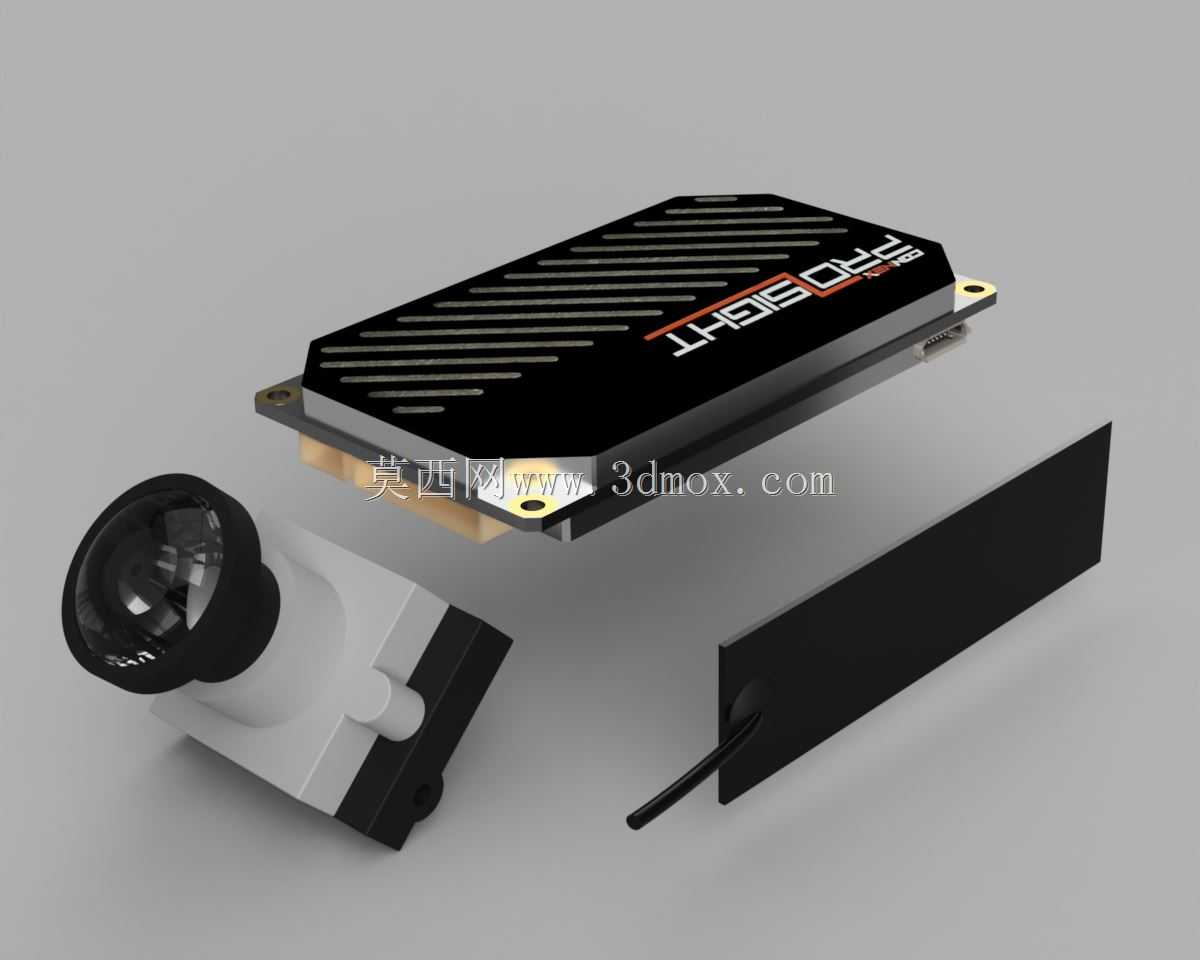

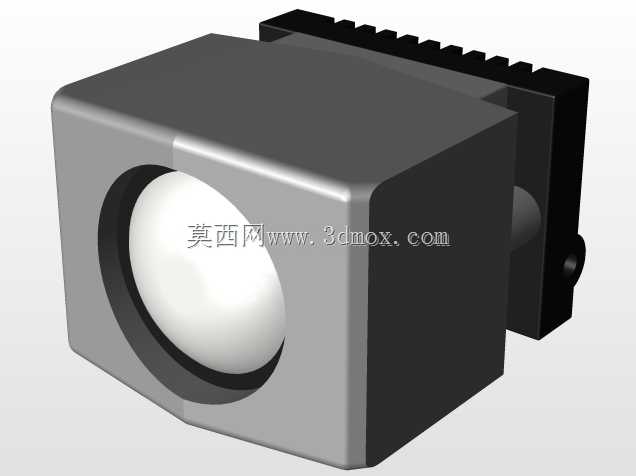

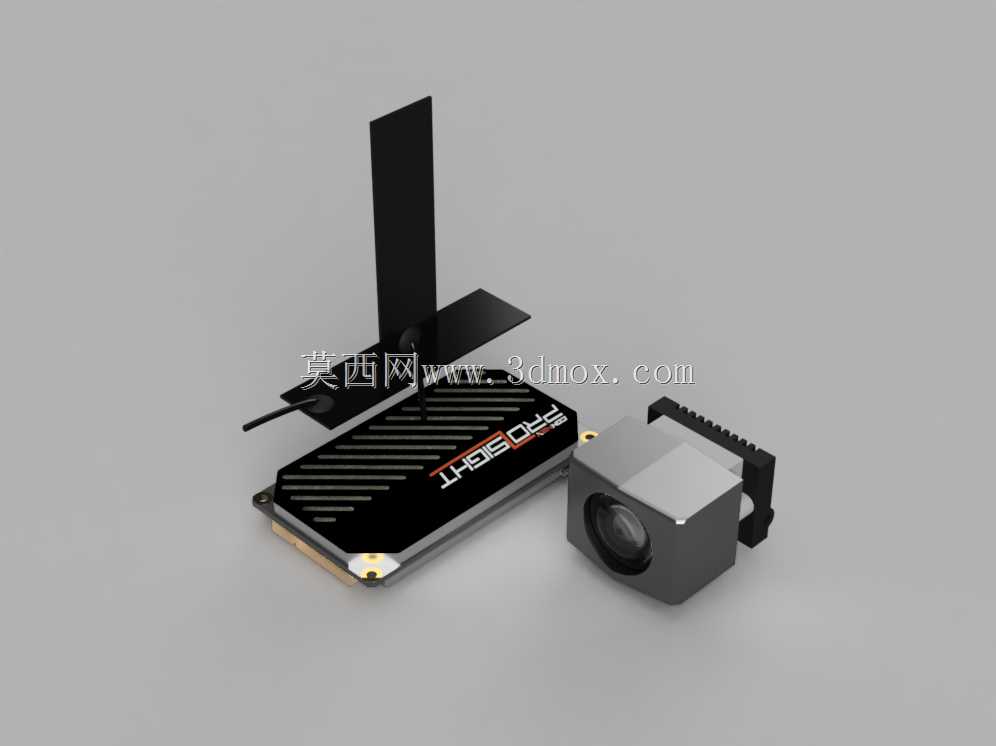

这套FPV系统组件主要面向无人机竞速、低空穿越航拍、特种作业无人机视觉回传场景设计，整套组件分为高清摄像采集端、核心图传处理端、配套天线三个独立单元，可适配多旋翼穿越机、固定翼航模、小型无人巡检设备的视觉传输需求，解决高速飞行场景下低延迟画面回传、高清画质输出的核心使用痛点。在实际作业场景中，摄像端负责采集飞行前方的实时画面，通过内置的信号链路将画面数据传输至核心处理模块，经模块编码压缩后通过天线向外发射信号，供地面操控端接收显示，为操控人员提供第一视角的飞行视野，支撑高速穿越、精准巡检、赛事竞速等场景的操控判断。从功能特性来看，摄像端采用大视角光学镜头设计，可覆盖更广的前方视野范围，减少飞行过程中的视觉盲区，镜头与机身采用分体式固定结构，可根据安装机架的结构调整镜头朝向，适配不同机型的安装角度需求；核心图传模块采用金属散热外壳设计，外壳表面设置多道平行散热槽，可在长时间高功率工作状态下快速导出内部芯片产生的热量，避免高温导致的信号降频、画面卡顿问题，模块边缘预留标准化安装孔位，可直接通过螺丝固定在无人机机架的预留安装位，无需额外定制转接支架；配套天线采用扁平式出线设计，可根据机架布局调整天线摆放角度，优化信号发射方向，减少机身结构对信号的遮挡。设计过程中充分考虑无人机的载重与空间限制，整套组件采用轻量化结构设计，在保证结构强度与散热性能的前提下尽可能压缩整体重量，避免增加无人机的额外飞行负担；各单元之间采用标准化接插件连接，安装时无需复杂焊接操作，可快速完成组装与替换，降低日常维护的难度。外形尺寸与安装边界方面，核心图传模块采用薄型长方体设计，厚度控制在较低范围，可适配多层堆叠的机架安装空间，不会与飞控、电调等其他机载设备产生安装干涉；摄像端采用紧凑的柱形加方形底座结构，底座宽度适配主流穿越机的机头安装间距，可直接嵌入机架前端的预留安装槽；天线采用软质出线结构，可弯折调整角度，最小安装转弯半径适配小型机架的狭窄布线空间，整套组件的安装孔位间距符合行业通用安装标准，可直接适配市售多数主流竞速无人机、航拍无人机的机架布局，无需对机架进行二次改装即可完成装配。
