星战R2D2机器人高精度机械结构设计

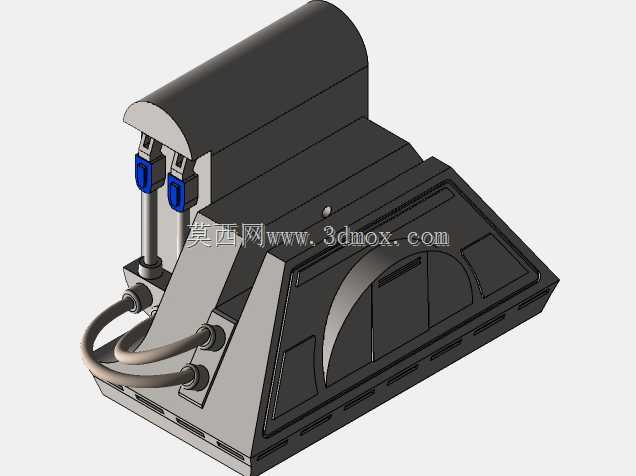

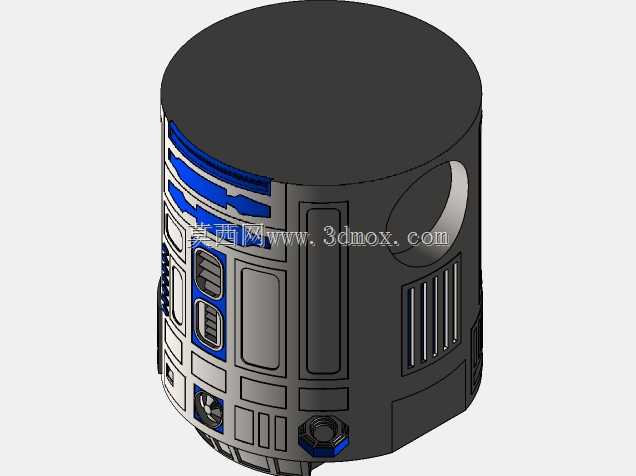

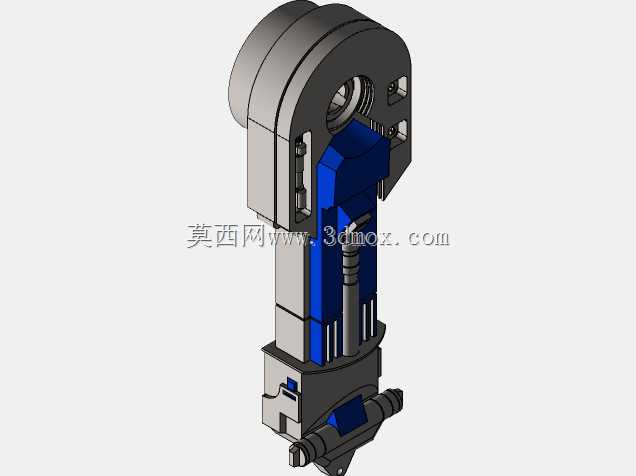

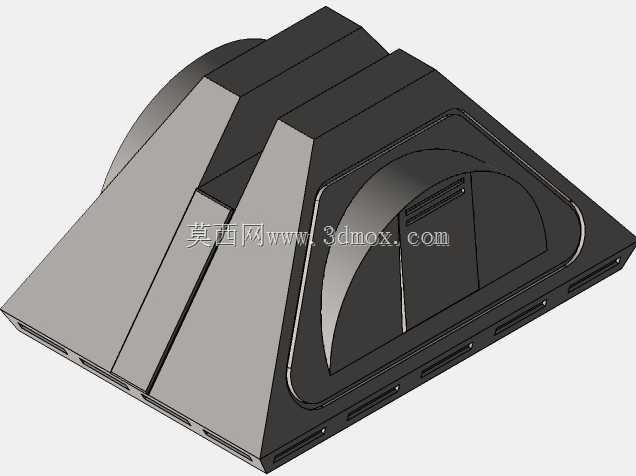

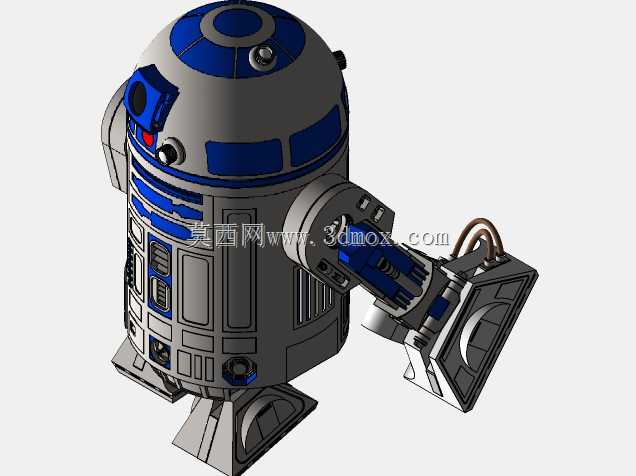

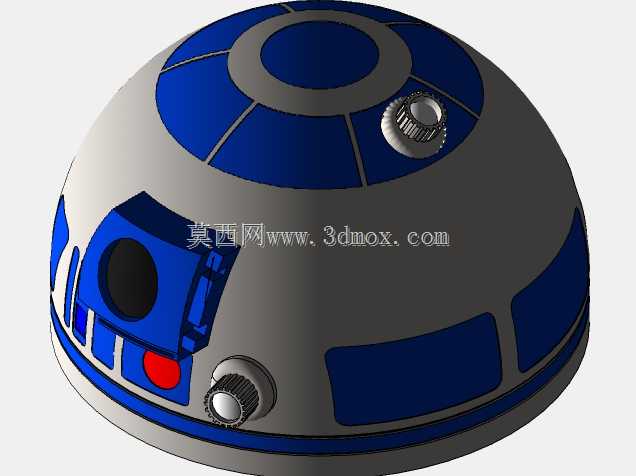

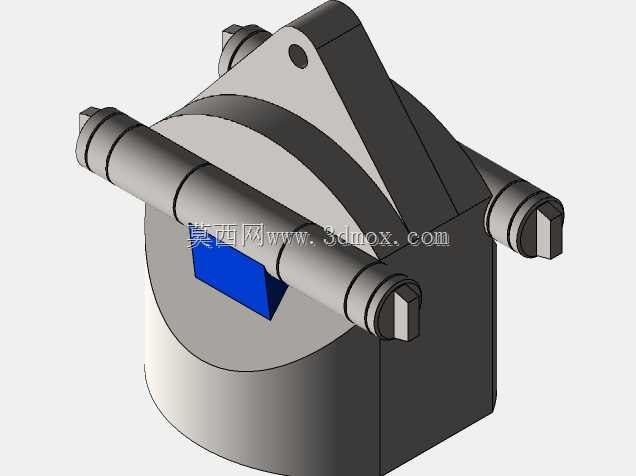

本次设计的R2D2仿生机器人，核心面向科幻IP线下展陈、影视主题互动装置、科教机械结构演示三大核心应用场景，可作为主题乐园互动迎宾载体、科技馆机械原理展示教具、高端潮玩收藏级实体装置的核心结构蓝本。从实际用途出发，该装置可搭载语音交互模块、红外感应避障系统、小型投影组件，在展陈场景中实现自主路径巡航、访客互动应答、经典影视片段投影播放等功能，区别于普通静态摆件，具备完整的可动机械结构支撑动态交互需求。在功能特性设计上，整体采用三段式模块化结构布局，顶部半球形头部集成单轴旋转机构，可实现320度水平回转配合俯仰角度调节，满足头部传感器、投影镜头的多角度朝向需求；躯干主体为核心承载舱，内部预留了控制主板、电池组、驱动电机的安装空间，侧面设置可开合的工具舱门结构，可内置小型机械臂、照明模组等拓展功能部件；底部三足式移动机构采用两主动轮加一万向辅助支撑的布局，既还原了原作的经典外形特征，又能保证在平整硬质地面上的移动稳定性，最小转弯半径控制在自身直径的1.2倍以内，适配狭窄的展陈通道通行需求。设计思路上优先平衡外形还原度与机械结构可实现性，所有曲面造型均通过参数化建模生成，外覆装饰件与内部承载框架采用分层设计，框架部分选用高强度铝合金材质保证结构刚性，外饰件采用轻量化工程塑料通过3D打印或注塑工艺成型，在控制整体重量的同时保证外观细节的还原精度。外形尺寸与安装边界方面，整体高度控制在900mm左右，主体躯干最大直径为520mm，完全伸展状态下侧方机械臂的最大外伸距离为280mm，安装部署时仅需预留直径800mm的圆形平整地面区域即可满足全向移动、肢体伸展的动作空间需求，底部移动机构的离地间隙设置为15mm，可顺畅通过展厅常见的5mm以内地毯接缝、地砖缝隙，不会出现卡滞问题。结构设计中所有转动副均预留了标准轴承安装位，传动部分采用微型同步带加齿轮组的组合方案，既保证传动精度控制在0.5度以内，又能有效降低运行噪音，适配公共展陈场景的静音要求，躯干内部的走线全部通过中空的结构立柱排布，避免活动部件拉扯线缆造成故障，整体拆装逻辑采用快拆式卡扣结合少量紧固螺丝，方便后期的维护检修与功能模块迭代升级。
